Диаметр 12,6 мм OEM Высокий стабильный и Высокоточный водонепроницаемый датчик давления

 Введение

AR3201Серия представляет собой изолированное заполненное маслом ядро датчика давления с высокой производительностью, низкой стоимостью и небольшим объемом. Используется кремниевый чип MEMS. Производство каждого датчика-это процесс со строгим старением, скринингом и тестированием для обеспечения отличного качества и высокой надежности.

Этот продукт имеет высокую емкость от перегрузки и широкий диапазон температур, он широко используется в автомобилях, погрузочных машинах, насосах, кондиционер и другие случаи, когда имеют высокие требования к малому размеру и экономичности.Характеристика

ØДиапазон измерений:-100 кПа… 0 кПа ~ 10 кПа… 100 МПаØШирокая температурная компенсация:-10 ℃ ~ + 80 ℃

ØИмпортный чип, лазерная обрезкаØSS 316L & phi; 19 мм * 11,5 мм

 Применение

ØИзмерение давления автомобильного моторного маслаØИнженерная техника, водяные насосы, оборудование

ØПроизводственный процесс управленияØГородского водоснабжения системы

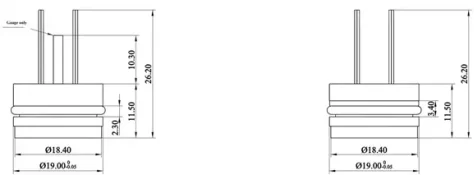

 Свободная конструкция :(Единица измерения: мм)





Спецификация

Строительство состоянии
Материал диафрагмы	SS 316L
Материал корпуса	SS 316L
Штифтов проволочный	Проволока из силиконовой резины Kovar/100 мм
Обратного давления трубки	SS 316L (только датчик и отрицательное давление)
Уплотнительное кольцо	Бутадиен-нитрильный каучук

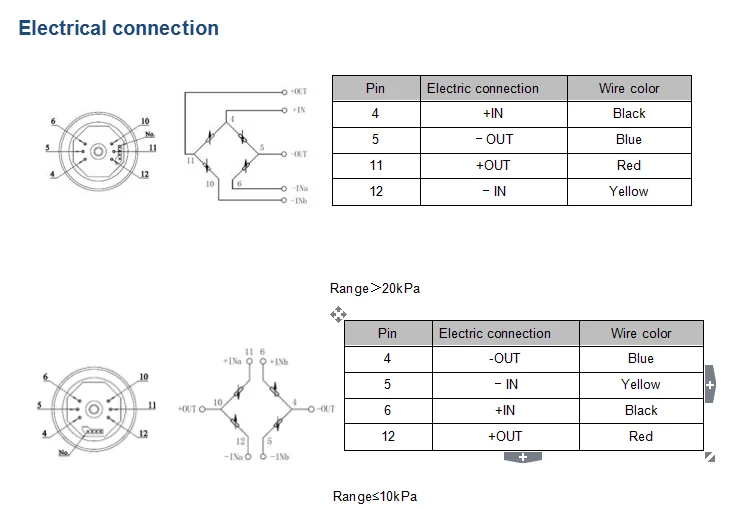

Электрические состоянии
Блок питания	≤2. 0mA постоянного тока
Входной импеданс	3KΩ ~6KΩ
Сопротивление на выходе	3KΩ ~6KΩ
Ответ	(10% ~90%):<1 мс
Сопротивление изоляции	100 МОм, 100 В постоянного тока
Избыточного давления	2 раза FS
Условия окружающей среды
Медиа-применимость	Жидкость, которая не имеет коррозии на нержавеющей стали и нитриловой резины
Шок	Без изменений на 10 ГРМ,(20~2000) Гц
Воздействие	100g,11 мс
Позиция	Отклонения в размерах 90 ° с любой стороны не опасен для change≤±0. 05% FS
Условие
Температура окружающей среды	(25±1)℃
Влажность	(50% ± 10%)П/с
Атмосферное давление	(86-106) кПа
Блок питания	(1,5±0,0015)МА постоянного тока

 Параметр

Предмет	Мин.	Тип.	Макс.	Блоки
Линейность		±0.1	±0. 2	% FS, методу BFSL
Точность повторяемости		±0. 05	±0. 075	% FS
Гистерезиса		±0. 05	±0. 075	% FS
Ноль выход			±2. 0	МВ постоянного тока
FS выход	45	130		МВ постоянного тока
Компенсация температуры. Диапазон	-10 ~80			℃
Работая temp. Диапазон	-40 ~125			℃
Температура хранения. Диапазон	-55 ~150			℃
Нулевой темп. Ошибка		±0. 75	±0. 1	% FS, @ 25℃
Полный temp. Ошибка		±0. 75	±0. 1	% FS, @ 25℃
Долгосрочная стабильность ошибка		±0. 2		% FS/год
Примечание:1. вышеуказанные показатели эффективности проверяются в соответствии с контрольными условиями
2. Температурный диапазон для температурного дрифта является температурным диапазоном компенсации

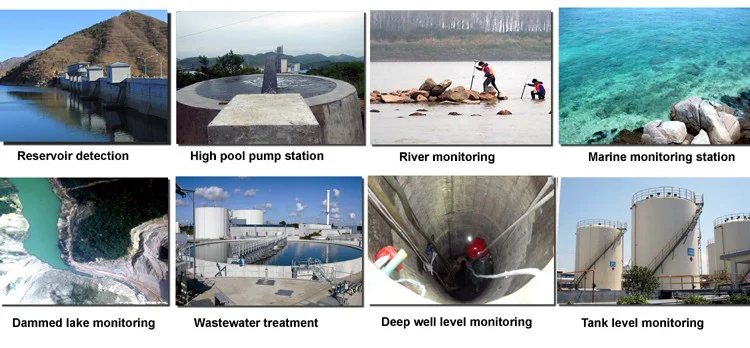

Площадь использования:
