Профессиональный Ethernet 3840*2160m 30 гц 4K USB HDMI KVM Extender over

Ⅰ. Введение

Этот продукт является расширителем Интернет-кафе, специально разработанным для централизованного управления интернет-кафе. Он поддерживает HDMI сигналы, USB сигналы, клавиатуру, мышь и аудио сигнал расширения передачи, а также поддерживает переключатель и сброс хоста компьютера удаленно. Этот продукт состоит из передатчика и приемника, передатчика и приемника, подключенных через кабель LAN CAT5e/6e. Передатчик подключен к DVI(HDMI), Динамик и USB выход хоста компьютера, и этоПередачаК приемнику через кабель LAN для восстановления сигналов. DVI (HDMI) Сигнал используется для подключения монитора, USB используется для подключения u-диска, камеры и других внешних устройств USB, приемник также может быть подключен к клавиатуре и мыши интерфейса PS2, гарнитурам, микрофонам и другим широко используемым устройствам в интернет-кафе.

Ⅱ. Детальные параметры.

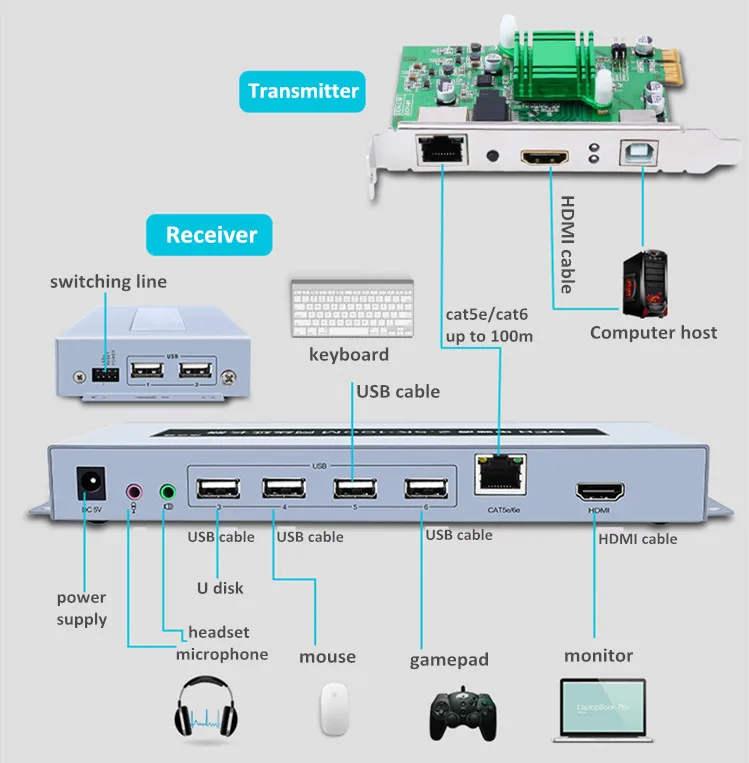

1.Продукт инструкции по подключению

Подключение передатчика

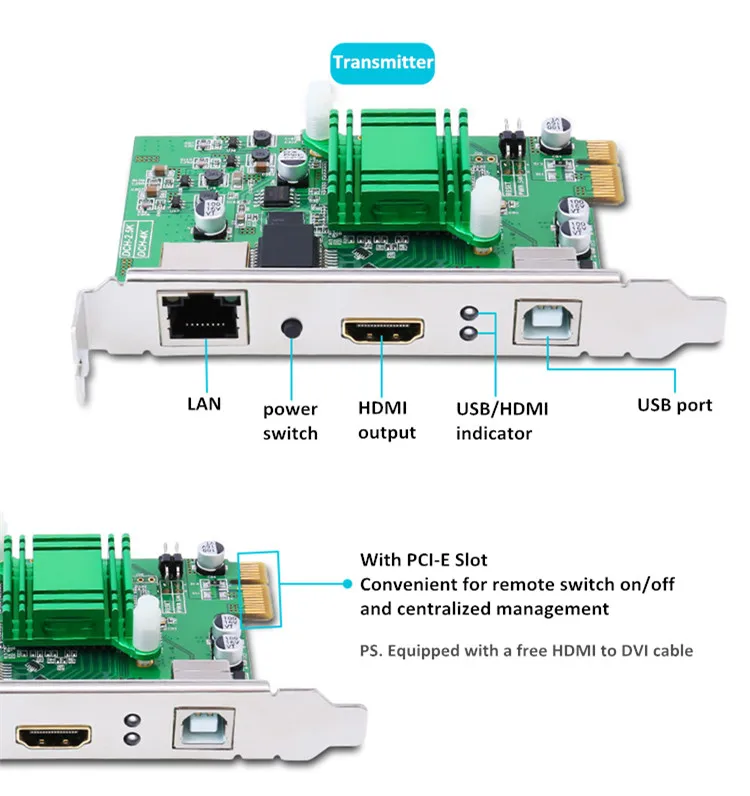

(1)Когда Передатчик используетсяВ Интернет-кафе, Вставьте золотой палец на плате передатчика в разъем PCI-E материнской платы компьютера; В тех случаях, когда передатчикИспользуется в качествеНастольный продукт, подключите питаниеАдаптерМощностьИнтерфейсПередатчик.

(2)Вставьте кабель DVI/HDMI в передатчик и интерфейс DVI/HDMI на материнской плате компьютера.

(3) Вставьте ТипОт-а до типа-B Usb-кабель для передачи данных в передатчик и usb-интерфейс на материнской плате компьютера;

Передатчик и приемник соединения

(1) Вставьте интерфейс RJ45 в передатчик и приемник через сетевой кабель CAT 5e/6e (до 100 метров);

Приемник и различные периферийные соединения:

(1) приемник подключен к адаптеру питания, и адаптер питания подключен к розетке;

(2) вставьте кабель DVI/HDMI в разъем DVI/HDMI на мониторе и разъем DVI на приемнике;

(3) четыре разъема кабеля (питание, сброс, светодиод +, светодиод-) на коммутаторе/перезагрузке соответственно вставляются в соответствующие порты на приемнике;

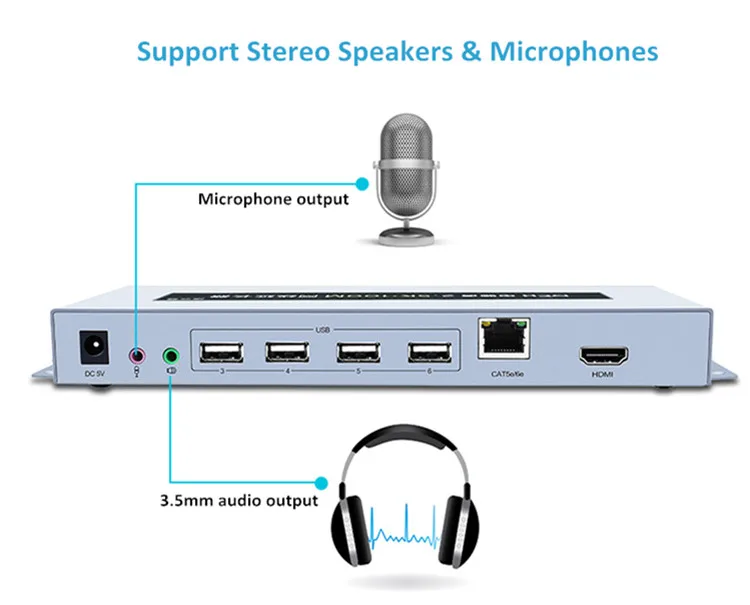

(4) разъем для наушников и порт микрофона на приемнике можно подключить к аудиооборудованию, таким как наушники и микрофоны;

(5) Приемник имеет 6 usb-портов, которые могут быть подключены к различным usb-устройствам (таким как мышь, клавиатура, u-диск и т. Д.). Три красных usb-порта обеспечивают высокую зарядку и могут быстро заряжатьВМобильные устройства (например, мобильные телефоны, планшеты и т. Д.)

2.TТранспортные средства-испытания компонентов системы подушки безопасности дней

(1)Испытательное Оборудование:

(2)Тест заключениеN:

Приведенные выше испытательное оборудованиеРабочаяКак правило,.

3. Параметры функции продукта

(1)Поддержка цифровых сигналов высокой четкости DVI/HDMI, расстояние передачи сигнала USB До 100 метровБез каких-либоЗадержкаИКомпрессии.

(2)Совместим с различными usb-устройствами, такими как usb-камера, звуковая карта и клавиатура. Коврик для мыши, джойстик. Планшет, планшет (цифровая доска) и т. Д.

(3)Поддержка устройства USB2.0, совместимого с USB1.1, USB зарядным интерфейсом.

(4)Встроенная звуковая карта автоматически отключается при подключении внешней usb-гарнитуры, что обеспечивает лучшее качество звука и низкий уровень шума.

(5)DVI/HDMI цифровой сигнал высокой четкости, передача изображения без задержкиИКомпрессии.

(6)Поддержка CAT6e/5e Ethernet кабель, стандартный USB кабель, витая пара кабель, передача без потерь.

(7) Макс.Поддерживаемое разрешение: 3840*2160 @ 30 Гц.

(8)Полностью устраняетВМобильные телефоны&ИнтерЧехол для телефонаПомехи, черный экран,ИНачальный экран.

(9)Стандартный режим проводки RJ45 для облегчения строительства на месте.

(10)Пульт дистанционного управленияВкл/ВыклКомпьютер Хост.

4. Электростатического разряда Защита от перенапряжения

± 8KV

5.PПродукция рабочая температура

WРабочая температура: 40 ℃-45℃(При 25 ℃ комнатной температуре)

6.Продукт эксплуатационные требования.

(1)Используйте специальный удлинитель

(2)Не сгибайте и не деформируйте доску при переноске

7.Электрические спецификации

Номинальное входное напряжение:DC 5,5 V

Номинальный входной ток: Внешний источник питания 4A

8. Размер и вес продукта

(1) Размер

Передатчик: 125,8*80,2*19,1 мм

Приемник:240*81,5*25,5 мм

(2)Вес упаковки:1079g±15g

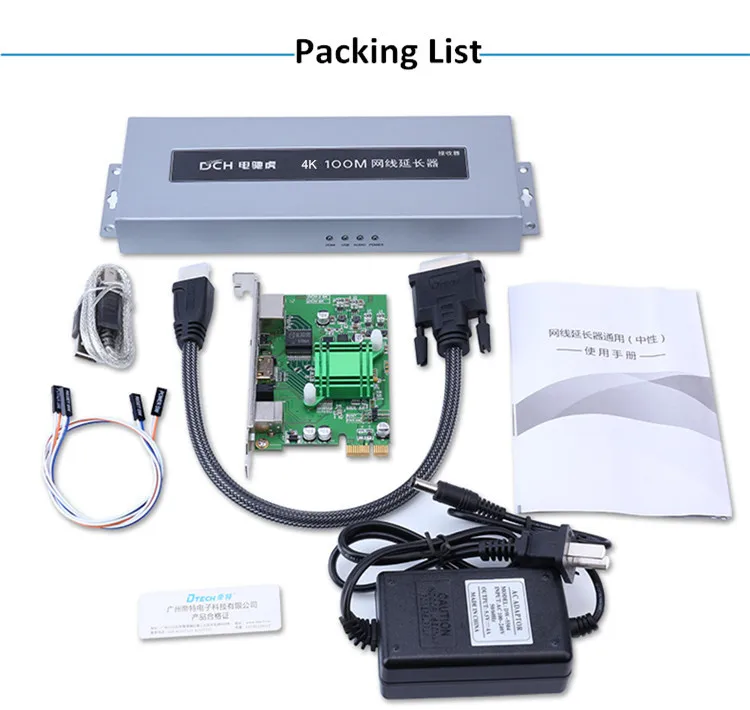

10. Список продуктов

1.Передатчик * 1 шт.; Приемник * 1 шт.

2.Кабель сброса * 1 шт.

3.Кабель сброса * 1 шт.

4.Адаптер питания 5,5 В * 1 шт.

(Два адаптера питания для настольного компьютера)

5.Кабель HDMI-DVI * 1 шт.

6. Кабель USB (type A to type B) * 1 шт.

7. Руководство * 1 шт.

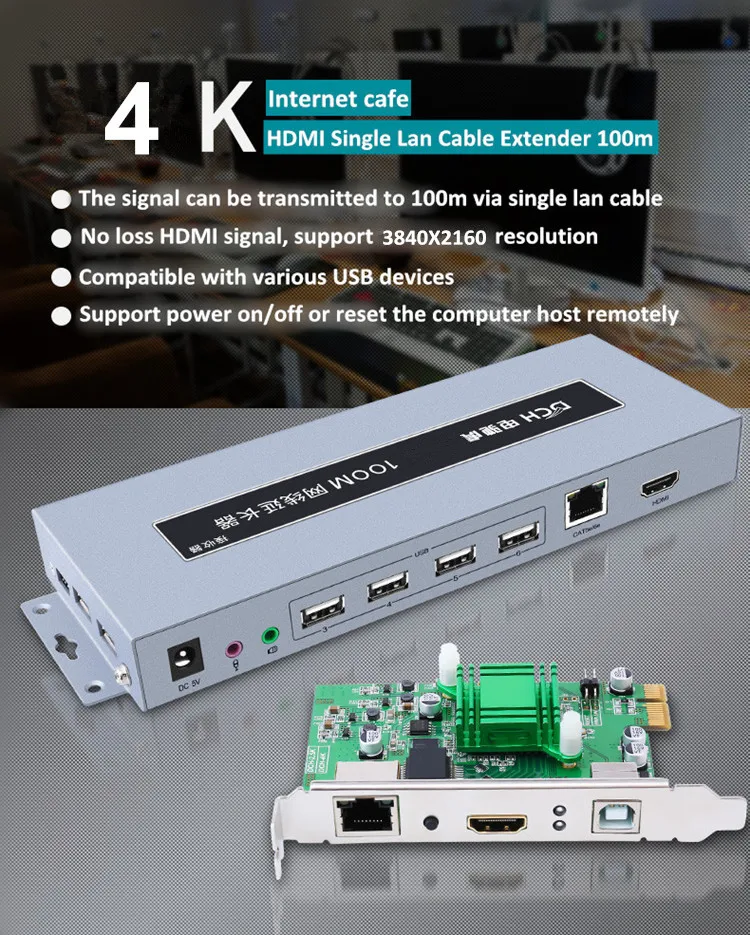

Демонстрация товара

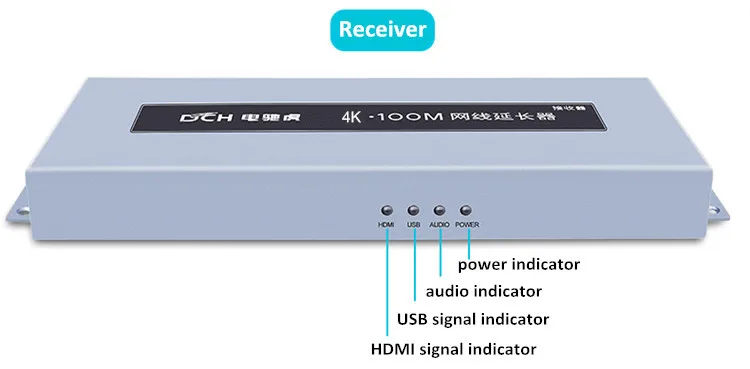

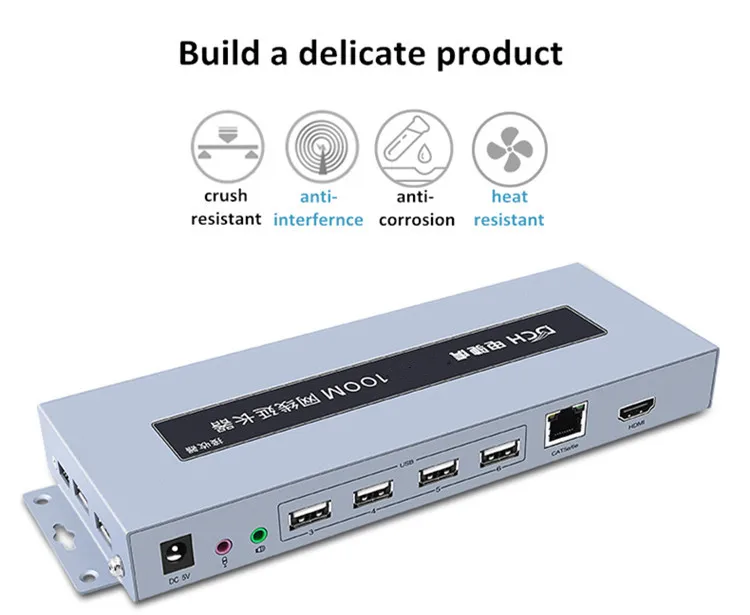

Характеристики продукта

Список продуктов

Соединение

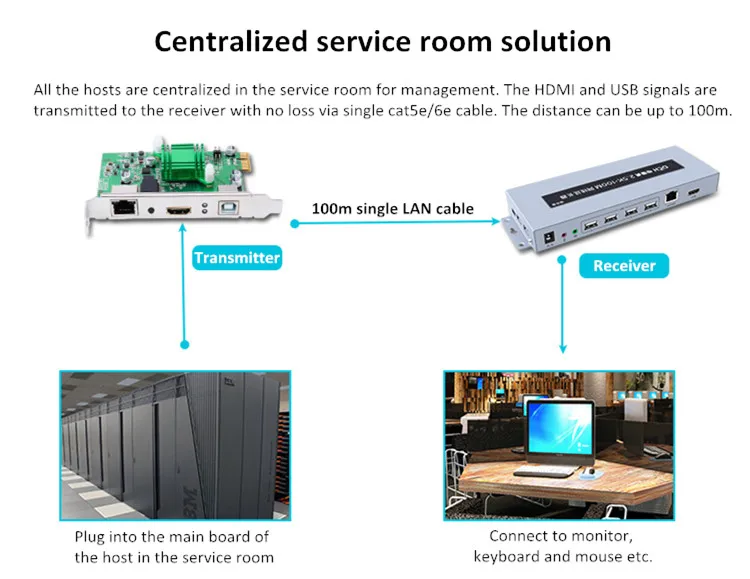

Применение
