Цена:55,75 ₽ - 72,85 ₽*
Стоимость в USD (на сегодня):Узнать

Количество:

Описание и отзывы

Характеристики

Вы здесь:Для дома>Соединитель с Проколом изоляции>

Нажмите"Каталог"Чтобы узнать больше об изоляционном пирсинговом соединителе

Добро пожаловать на"WZUMER"

1---SL3-120_01

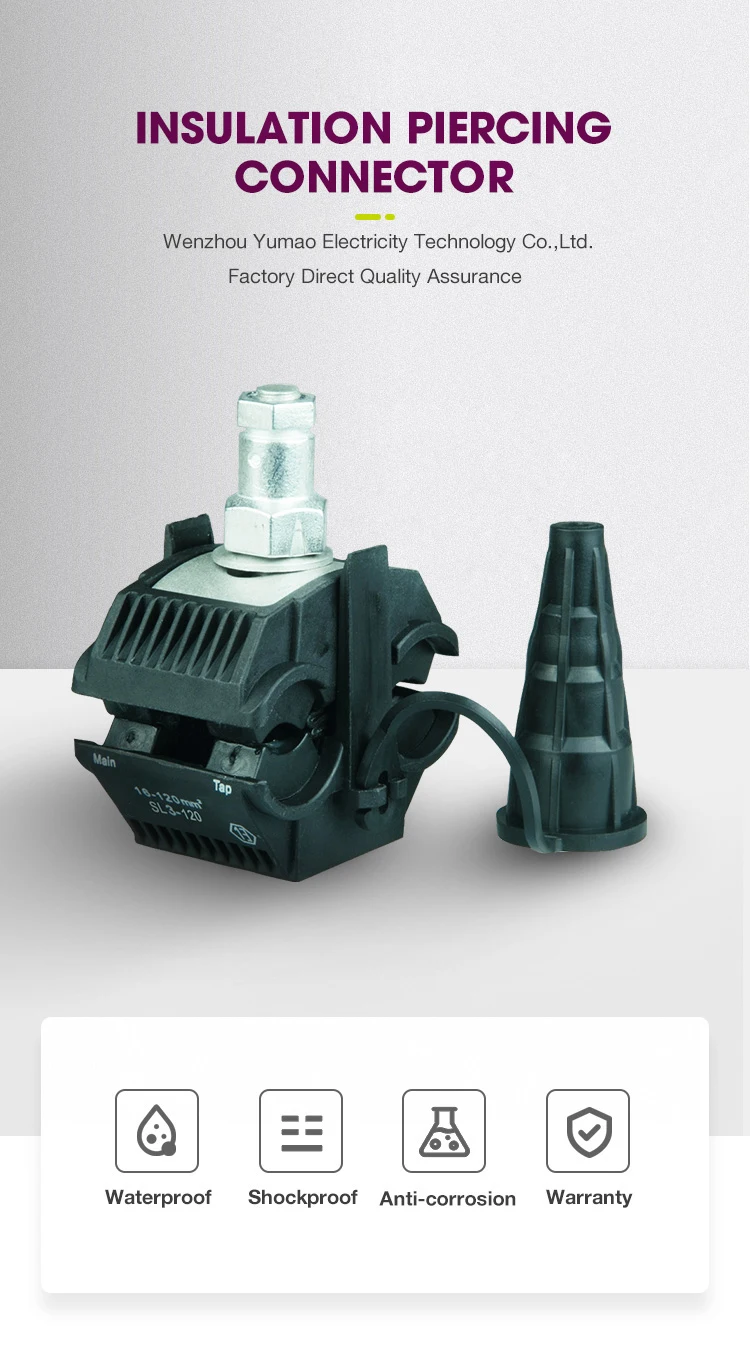

Общий соединитель для пирсинга изоляции 1КВ (IPC):

1. Пирсинг соединителя, простая установка, не нужно прокладывать кабель пальто

2. Гайка момента, давление пирсинга постоянна, сохраняет хорошее электрическое соединение и не повреждает свинец.

3. Самошовная рама, влагозащищенная, водонепроницаемая и антикоррозийная, продлевает срок использования изолированного свинца и коннектора.

4. Используется специальный соединительный планшет, применяется для соединения Cu(AI) и Cu(AI) или Cu и AI.

5. Маленький Электрический Соединительный сопротивления, сопротивление меньше, чем 2,5 раз сопротивления ветке с одной и той же длины. В соответствии со стандартом DL/T765.1-2001

6. Специальный изолированный корпус, устойчивость к освещению и экологическому старению, прочность изоляции может достигать 12 кв.

7. Конструкция поверхности дуги, применяется к соединению с одинаковым (differnet) диаметром, широким охватом соединения (0,75 мм2-400 мм 2/td)

Детали изображений

1---SL3-120_021---SL3-95_03

Описание продукции

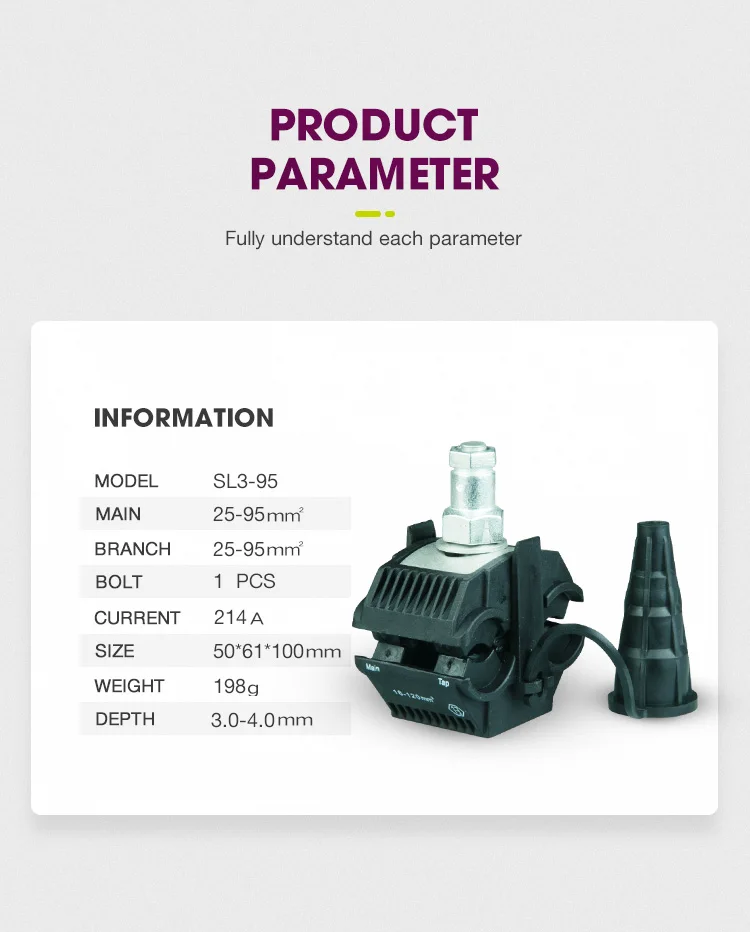

1---SL3-95_04

Тестирование производительности изоляционного пирсинга:

Механические свойства: Сила Захвата зажима провода на 1/10 больше, чем сила разрыва свинца, она caomply с GB2314-1997
Температруэ рост производительности: При условии большой ток, teperature рост разъем меньше, чем у соединения свинца
Тепла круг Производительность: Соответствует GB/T2317.3-2000, тепловой круг пробный стандарт электрического фитинга.
Водонепроницаемым изолирующим Производительность: Соответствует соответствующим требованиям тестирования в части 2 GB/T13140.4-1998
Устойчивость к коррозии производительность: При условии так2И соляной туман, он может сделать три раза четырнадцать дней испытаний круга
Экологические быстрому устареванию: При обстоятельствах, защита от ультрафиолета, радиации, сухой и с высоким уровнем влажности и температуры, Избегайте воздействия с изменением температуры и тепла импульс на протяжении шести недель.
Огнеупорная Производительность: Изоляционный материал соединителя Выдерживает испытание светящейся нити. Соответствие требованиям в главе 4-10 GB/T5169.4

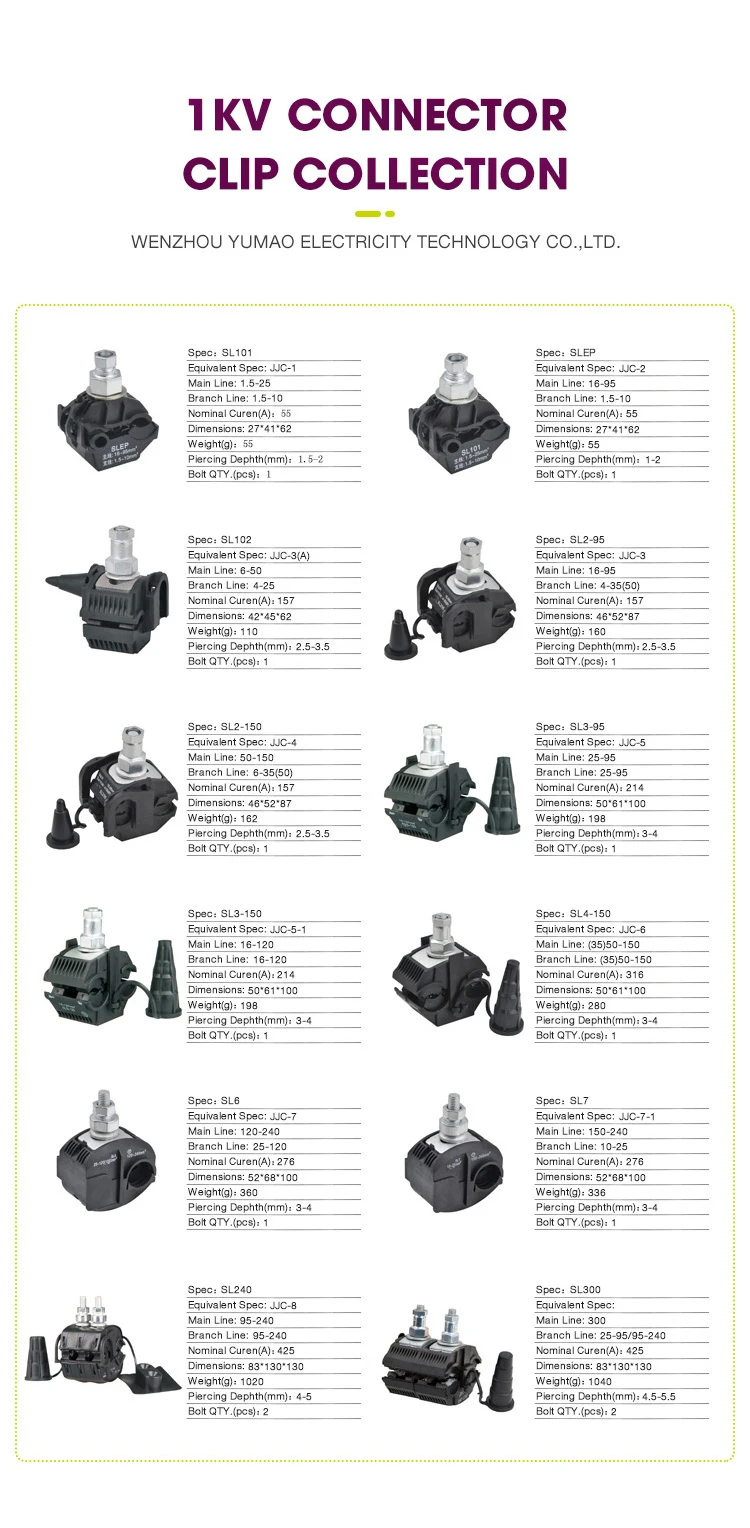

Таблица выбора
1kv Соединитель с Проколом изоляции
Тип Эквивалентного типа Основная линия раздела Секция ветки (мм²) Норминальный ток (А) Габариты (мм) Вес (г) Глубина пирсинга (мм) Болт
SL756 JJC888 0,75-6 0,75-6 41 21*27*23 10 1-1,5 -1 шт.
SL101 JJC-1 1,5-25 1,5-10 55 21*41*62 55 1,5-2 -1 шт.
СЛЭП JJC-2 16-95 1,5-10 55 21*41*62 55 1-2 -1 шт.
SL102 JJC-3(A) 6-50 4-25 157 42*45*62 110 2,5-3,5 -1 шт.
SL2-95 JJC-3 16-95 4-35(50) 157 46*52*87 160 2,5-3,5 -1 шт.
SL2-150 JJC-4 В переменного тока, 50-150 6-35(50) 157 46*52*87 162 2,5-3,5 -1 шт.
SL3-95 JJC-5 25-95 25-95 214 50*61*100 198 3-4 -1 шт.
SL3-120 JJC-5-1 16-120 16-120 214 50*61*100 198 3-4 -1 шт.
SL4-150 JJC-6 (35) В переменного тока, 50-150 (35) В переменного тока, 50-150 316 50*61*100 280 3-4 -1 шт.
SL6 JJC-7 120-140 25-120 276 52*68*100 360 3-4 -1 шт.
SL7 JJC-7-1 150-240 10-25 102 52*68*100 336 3-4 -1 шт.
SL240 JJC-8 Для детей ростом 95-240 Для детей ростом 95-240 425 83*130*130 1020 4-5 2
SL300 300 25-95/95-240 425 83*130*130 1040 4,5-5,5 2
SL400 400 25-95/95-240 425 83*130*130 1050 5-6 2
10kv Соединитель с Проколом изоляции
SL10-95/70 JJC10-1 25-95 Обувь16-70 226 68*82,5*107,5 / 4,5-6 2
SL10-185/50 JJC10-2 Для детей ростом 95-185 16-50 180 78,5*77,5*112,5 / 4,5-6 2
SL10-240/150 JJC10-3 Для детей ростом 95-240

В переменного тока, 50-150 +

 366 84*83*112,5 / 4,5-6 2
SL10-240/240 JJC10-4 Для детей ростом 95-240 Для детей ростом 95-240 530 89*85,5*112,5 / 4,5-6 2
Соединитель для пирсинга изоляции серии SL1
Тип Эквивалентного типа Основная линия раздела Секция ветки (мм²) Норминальный ток (А) Болт Крутящий момент гайки
Номер H (мм)
SL041FJ TTD041FJ 6-35 1,5-10 86 1 × M8 13 F1309
SL051FJ TTD051FJ 16-95 1,5-10 86 1 × M8 13 F1309
SL101FJ TTD101FJ 6-50 2,5 (6)-35 200 1 × M8 13 F1314
SL151FJ TTD151FJ 25-95 2,5 (6)-35 200 1 × M8 13 F1314
SL201FJ TTD201FJ 35-95 25-95 377 1 × M8 13 F1318
SL251FJ TTD251FJ В переменного тока, 50-150 25-95 377 1 × M8 13 F1318
SL271FJ TTD271FJ 35-120 35-120 377 1 × M8 13 F1318
SL281FJ TTD281FJ В переменного тока, 50-185 2,5 (6)-35 200 1 × M8 13 F1314
SL301FJ TTD301FJ 25-95 25-95 377 2 × M8 13 F1314
SL401FJ TTD401FJ В переменного тока, 50-185 В переменного тока, 50-150 504 2 × M8 13 F1318
SL431FJ TTD431FJ 70-240 16-95 377 2 × M10 17 F1720
SL441FJ TTD441FJ Для детей ростом 95-240 В переменного тока, 50-150 504 2 × M10 17 F1725
SL451FJ TTD451FJ Для детей ростом 95-240 Для детей ростом 95-240 530 2 × M10 17 F1725
SL551FJ TTD551FJ 120-400 Для детей ростом 95-240 679 2 × M10 17 F1737

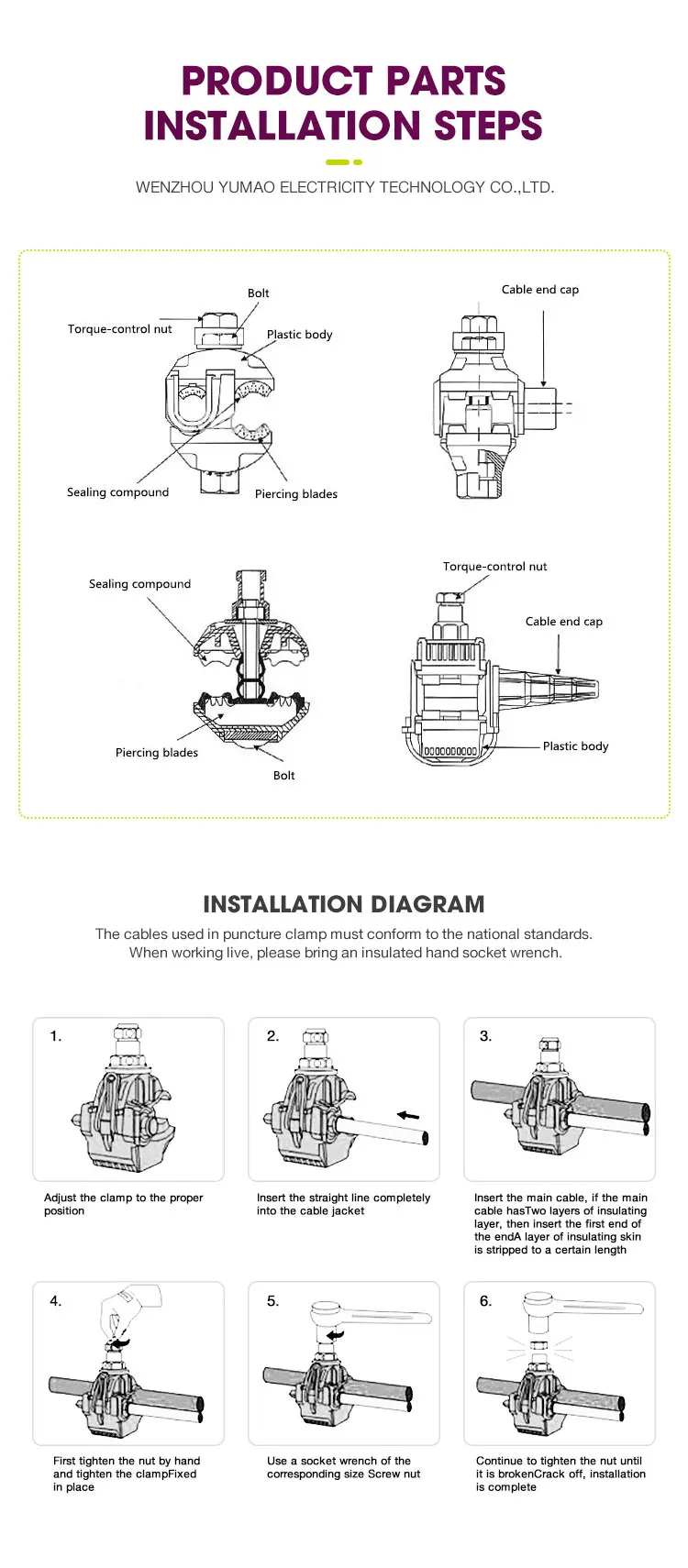

more IPC productsinstallation steps.jpg

Наша основная продукция:
Сверхмощный разъем Распределительная коробка Кабельный зажим Кабельный сальник для герметизации провода
Соединитель с Проколом изоляции Гибкая труба из ПВХ

Фитинги для труб

 Кабельные наконечники

У нас есть больше электрического оборудования, чтобы предоставить вам информацию. В то же время, если у вас есть какие-либо идеи, вы можетеОтправить запросНапрямую.

Тест и упаковка

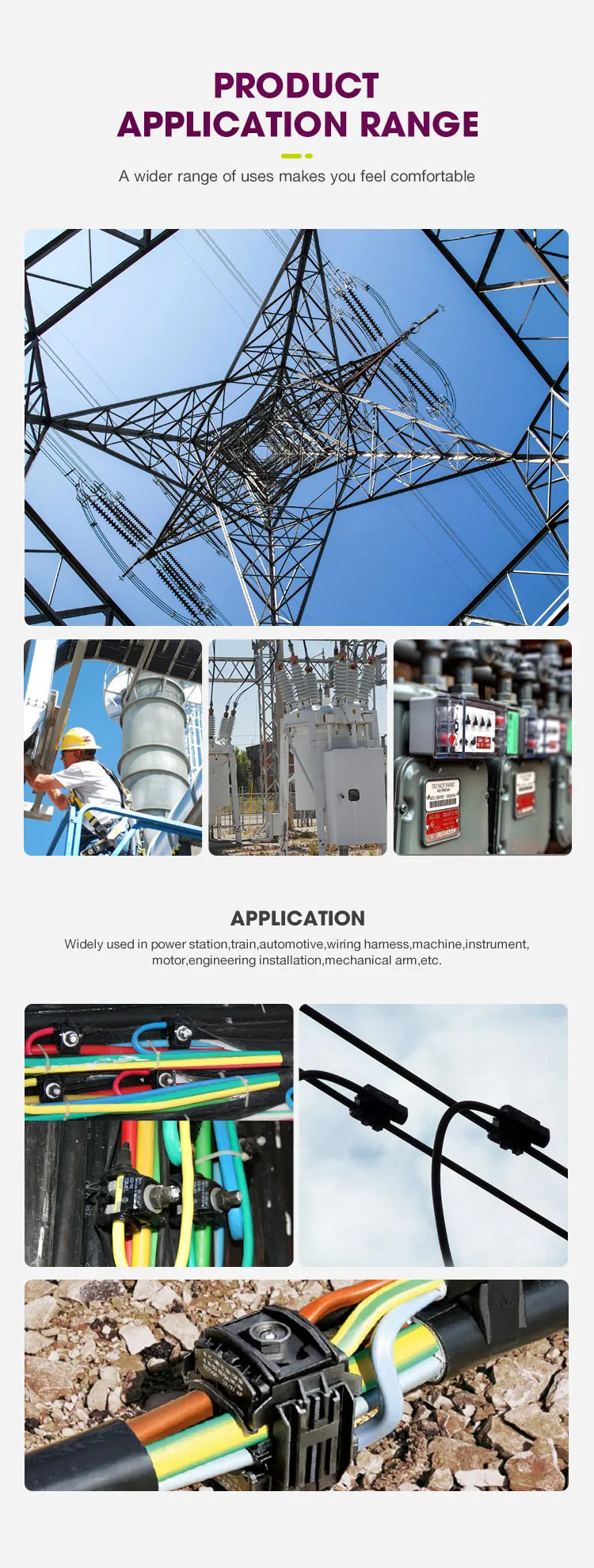

IPC test equipmentpackingWZUMERCEIPC application rangelogistics fast quality service
