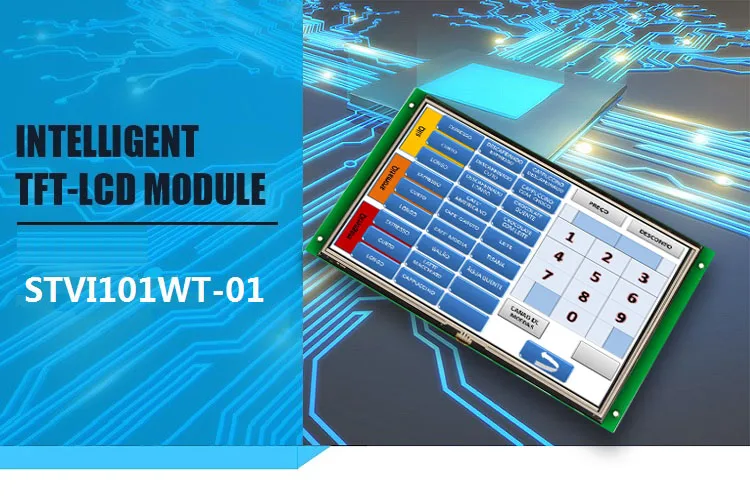

STVI101WT-01-интеллектуальный модуль TFT LCD сПорт UARTКоторые могут контролироватьсяКакой-либо MCUС помощью простыхМощный набор команд. Таким образом, его можно использовать в качестве красочного tft-дисплея и сенсорного контроллера в различном электронном оборудовании.

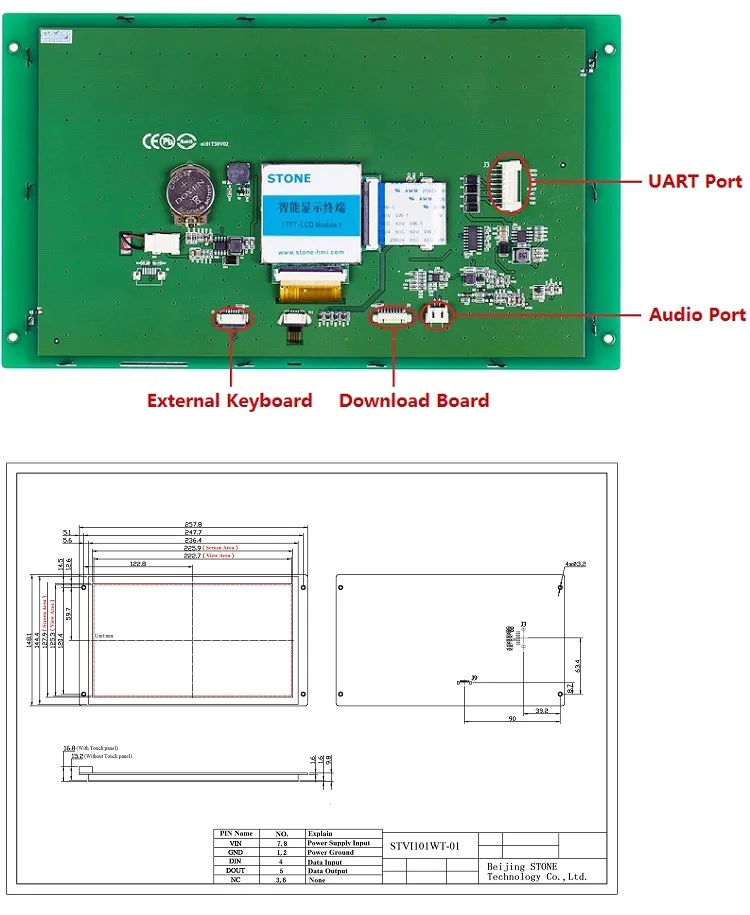

STVI101WT-01 включает в себя процессор, драйвер TFT, флэш-память, порт UART, источник питания и так далее, важно, что он имеет готовыйОсновные программы управленияИВысокопроизводительная разработка программного обеспечения, Так что это может уменьшить много времени разработки и затрат для инженеров
Параметры продукта
Физических параметров
Модель
STVI101WT-01
Размер (дюймы)
10,1"
Разрешение
1024×Цветная (RGB)×600
Цвет
65536 цветов (16 бит)
Зона видимости
222,7 мм × 125,3 мм
Pixel интервал
0,1905 мм × 0,0635 мм (в×в)
Габаритные размеры
93 мм × 70,1 мм × 14,9 мм (N)/16,5 мм (T)
Вес нетто
765 г (N)/795 г (T)
TFT ЖК-панель
Промышленная панель класса A +
Сенсорный экран
Промышленный уровень 4 сопротивление провода или без сенсорного экрана является дополнительным
Подсветка параметр
Тип подсветки
Светодиодные лампы
Яркость
500 компакт-дисков/M2(Яркость может регулироваться в 100 уровнях.)
Контраст
500: 1
Подсветка жизни
50000 часов
Угол обзора
70 °/70 °/50 °/70 ° (L/R/U/D)
Рабочая температура
-20 °C ~ + 70 °C
Рабочая влажность:
55 °C, 85%
Температура хранения
-30 °C ~ + 85 °C
Режим экрана
Цифровой
Производительность параметр
Процессор
CortexM4
ЖК-контроллер
CPLD EPM240
Частота обновления
200 МГц
Изображение переключения скоростей
63 MS/фото (16 фото/с)
Флэш-память
Стандартный 128 м, расширение 1 Гб
Объем памяти рисунок объявления таблички указатели
В соответствии с возможностями изображения, предлагаем формат «JPG»
Почему ЖК-модуль STONE TFT является интеллектуальным?
Предмет
Аппаратные средства
Программное обеспечение
Операция
Сравнение
Панель TFT & драйвер и флэш-память & UART/USB порт и 5-40 V источник питания
Программное обеспечение графического интерфейса и набор команд Hex
Простота в эксплуатации, используйте простую инструкцию (шестигранный код) для управления модулем TFT любым младшим инженером.
1. Легко! Полностью! Экономия!
2. Подключи и работай. 3. Работает быстро. 4. Промышленный класс. 5. Компоненты от известных брендов.
ПК
Операционная система
Разработка прикладных программ профессиональным инженером по программированию.
1. Нужна профессиональная работа. 2. Долгое время запуска.
3. Работает медленно.
4. Высокая стоимость.
Панель и светодиодный драйвер
Нет
Напишите множество программ управления для модуля TFT профессиональным инженером.
1. Нужна утомительная и профессиональная работа.
2. Стоит много времени разработки. 3. Нестабильная рабочая система.
4. Компоненты низкого качества.
Только панель
Нет
1. Разработка оборудования и драйвера.
2. Написание программ профессиональным инженером.
1. Нам нужна от утомительных
С гарантией качества работы.
2. Стоит еще больше времени разработки. 3. Нестабильная рабочая система.
4. Дешевые имитированные компоненты.
Применение
Наши услуги
Оплата и доставка
О нас
Beijing STONE Technology Co., Ltd.Является ведущим производителем продукции HMI (интеллектуальный модуль TFT LCD и промышленный ПК). отличается новейшей технологией и надежной поддержкой клиентов из более чем 80 стран, и имеет специализированный опыт в модуле TFT LCD и R & D промышленного ПК, производство и рынок в течение более 14 лет с 2004 года мы всегда следуем каменному духу" Профессиональный надежный успех "в эти годы, и достигли колоссального успеха на мировом рынке из-за ведущей технологии, надежного обслуживания и доминирования цен.
Вопросы и ответы
1. Включает ли ваш продукт программное обеспечение? A: Да. Бесплатное графическое программное обеспечение пользовательского интерфейса включено.
2. Как вы программируете дисплей? О: мы не должны писать какой-либо код для дисплея или программы драйвера. Наш набор дисплеев включает процессор и память, вы можете использовать напрямую. Jpg файл для создания графического интерфейса и использования его для отправки набора шестигранных команд для связи с Вашим микро-блоком управления.
3. Какой интерфейс у этого дисплея? О: набор дисплеев использует последовательный порт UART (RS232/RS485/TTL) для связи с любым типом блока MCU с помощью наборов команд HEX.
4. Может ли дисплей воспроизводить видео/аудио файлы? A: Да. Основной набор дисплеев имеет объем памяти 128 Мб, и вы можете хранить в нем любое видео/аудио-файл. Дисплей может воспроизводить файлы напрямую.
5. Вы используете резистивный сенсорный или емкостный сенсорный дисплей? О: у нас есть резистивный сенсорный, емкостный сенсорный и несенсорный дисплей.
6. Что еще мне нужно использовать этот дисплей? О: мы предоставляем кабель, конвертер, программное обеспечение и руководство. Вам просто нужен ПК с системой windows и источник питания 12 В постоянного тока для работы с дисплеем.
7. Я не знаю, как проектировать GUI или общаться с моим устройством. Где я могу получить помощь? О: мы предоставляем специальное руководство на английском языке и руководство по разработке для вас. Вы можете получить любые знания, необходимые для развития. Вы также можете проверить наш канал YouTube для видео-инструкции или напрямую связаться с нашими продажами, чтобы получить помощь.
8. Что, если дисплей был сломан или не удалось? О: мы предоставляем 3 года безусловной гарантии на наш I-serial и серийный дисплей, 1 год безусловной гарантии на C-serial дисплей. Вы можете получить бесплатную замену, если ваш дисплей был поврежден или не удалось.
