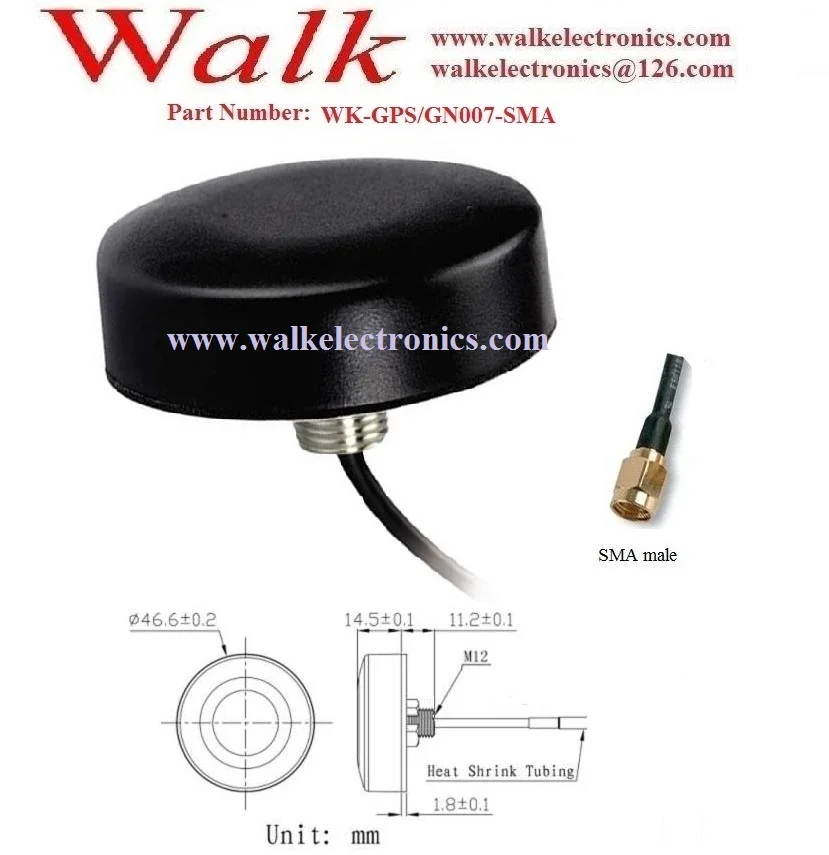

Водонепроницаемый наружный винт крепление с высоким коэффициентом усиления Активная gps ГЛОНАСС антенна наружное использование на крыше

Номер детали: WK-GPS/GN007-SMA

Прибор для тестирования диэлектрической антенны спецификация

Размер

25 × 25 × 4 мм

Частотный диапазон

1575-1610 МГц

Центральная частота

1590 МГц +/-3 МГц

(GPS: 1575,42 Гц, ГЛОНАСС: 1602 МГц)

КСВ

1,5: 1

Затухание

Fo ± 100 МГц> 30 дБ

Импеданс

50 Ом

Пиковое усиление

> 3 дбск, на основе 7 × 7 см наземной плоскости

Увеличение охвата

>-4 дбск при-90 °<0<+ 90 ° (более 75% объема)

Поляризации

Правшей Циркуляр (RHCP)

LNA Технические характеристики

LNA усиления

(Без кабеля)

28dB типичный

Коэффициент шума

1.5dB

КСВ

<1,65

Напряжение постоянного тока

2,7-5,0 В ± 0,5 В

Постоянный ток

Макс. 13 мА (5 В постоянного тока)

Механический Технические характеристики

Вес

<300 г

Размер

Φ47 × 14 мм

Кабель

И формирующая листы для кровли 4 м RG174 кабель

Разъем

SMA Мужской прямой

Другого кабеля

RG178, RG316, LMR100 или другие

Другой разъем

SMB, FME, FAKRA, MMCX или другие

Крепления

Винт

Корпус

Черный из АБС-пластика

Экологические спецификации

Рабочая температура

-40 ℃ ~ + 85 ℃

Вибрация

Синусоидальная развертка 1 г (0-P), 10 ~ 50 ~ 10 Гц Каждая ось

Влажность

95% ~ 100% относительной влажности

Из водонепроницаемого материала

100% из водонепроницаемого материала
