Трехфазный протектор последовательности защита в режиме реального времени и 4 вида функциональной защиты для всех трехфазных источников

1. Введение

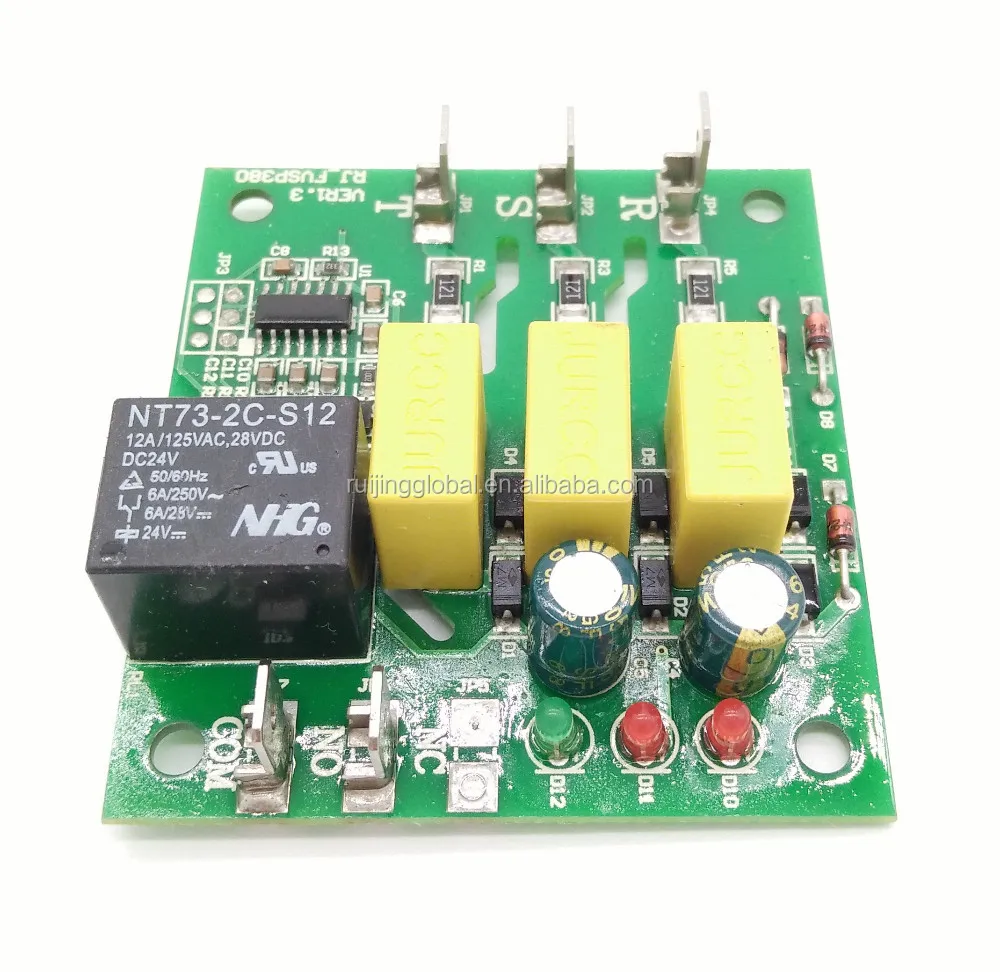

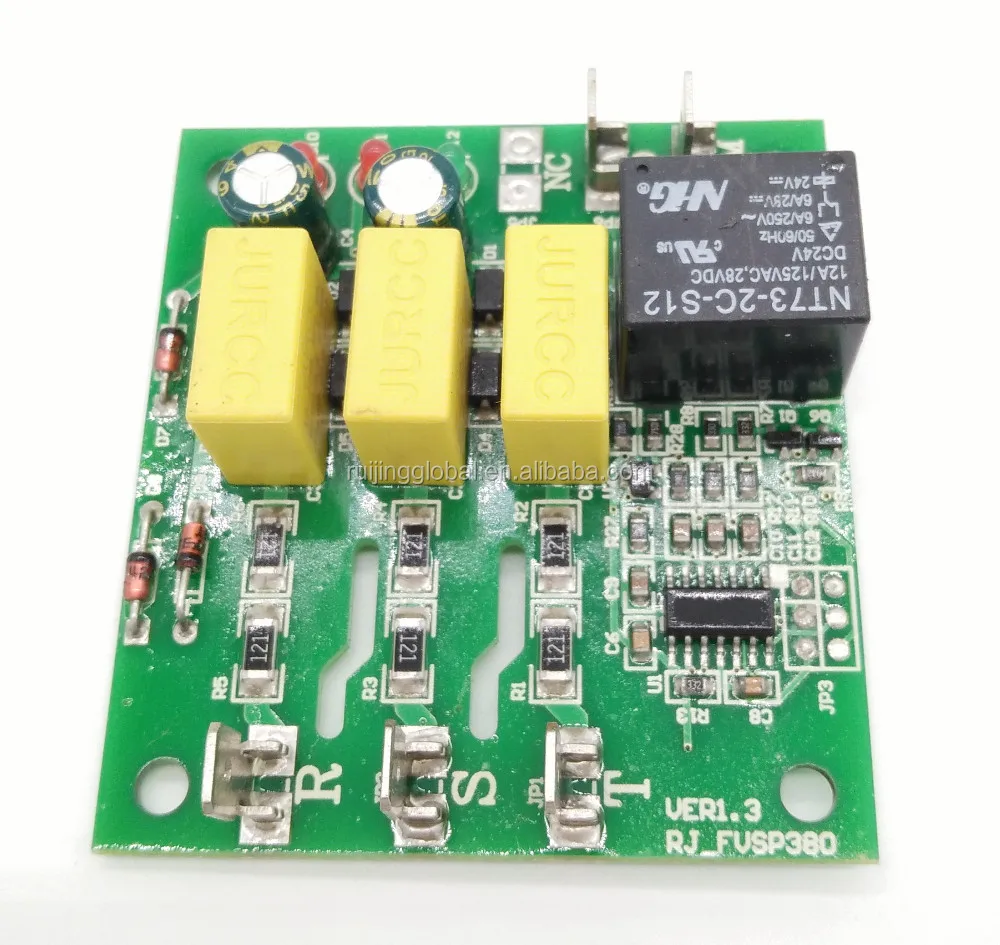

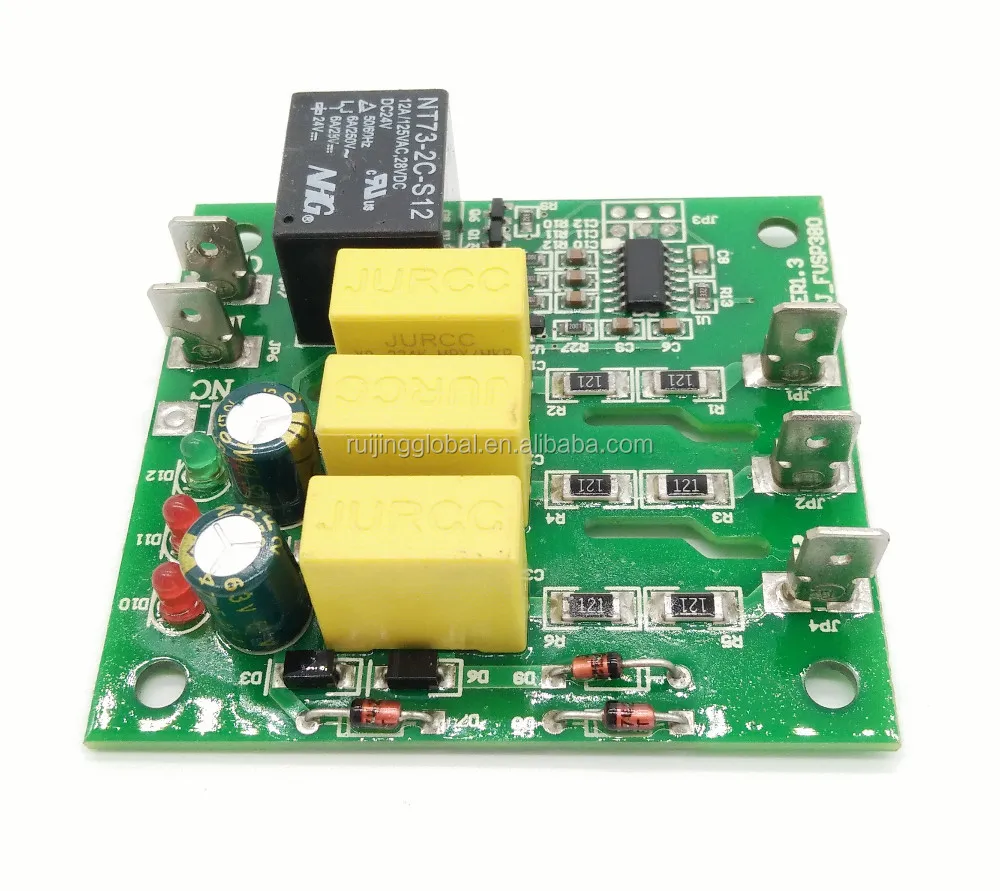

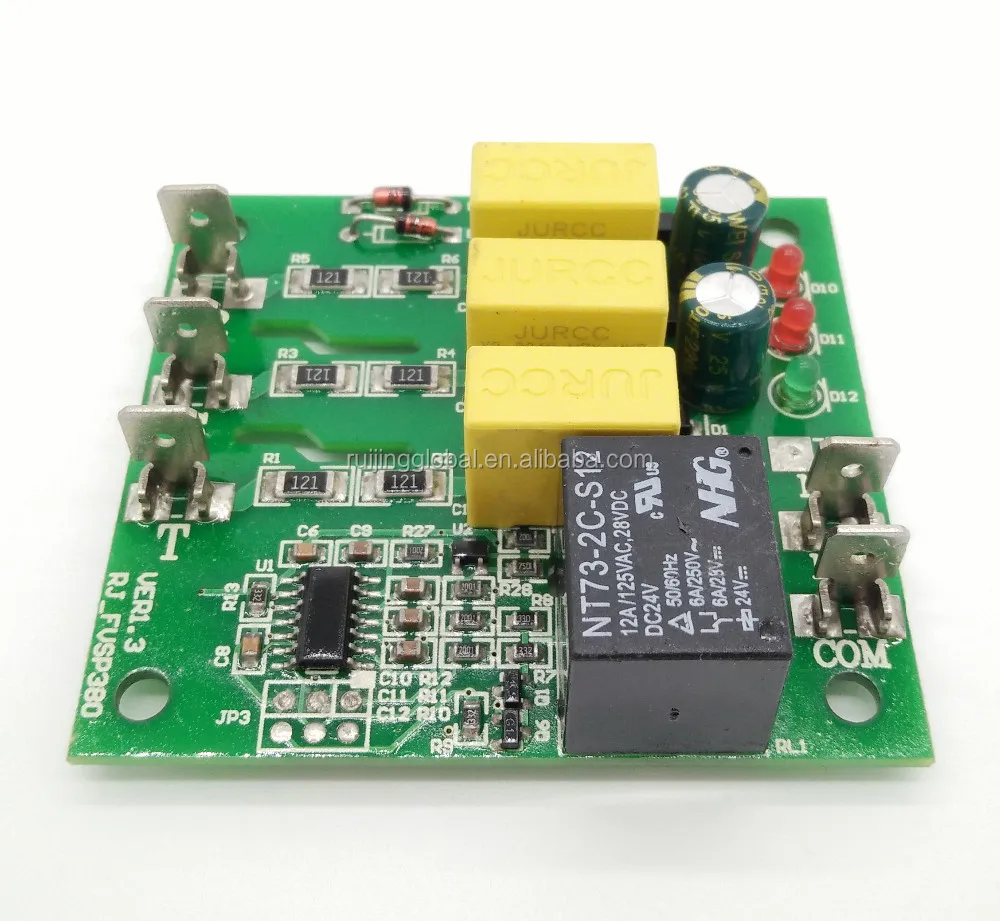

RJ-3PHSP-IV-это продукт защиты реле встроенного дизайна. Он имеет несколько функций защиты, таких как анти-фаза, отсутствие фазы, пониженное напряжение, трехфазное напряжение дисбаланса. Он не только играет защитную роль в процессе запуска машины, но и защищает машину в процессе запуска. Это продукт защиты в реальном времени. Это правильный продукт, который является универсальным и применимым ко всем трехфазным блокам питания.
RJ-3PHSP-IV-компактный размер, легкий вес, экономичный фазовый протектор с конформным покрытием делает его способным противостоять экстремальной погоде и выживать в суровых условиях, это делает его экономически эффективным решением с высокой надежностью и стабильностью.

2. Инструкция по проводке
RJ-3PHSP-IV подключен к терминалам #250.

3. электрические характеристики
 Диапазон рабочего напряжения: в пределах 460 В
 Напряжение обнаружения: три фазы 380 В
 Пониженное напряжение 1: 305 в ~ 265 в
 Пониженное напряжение 2: <265 в
 Небалансное напряжение 1: 48 В ~ 75 в
 Небалансное напряжение 2:> 75 в
 Определение последовательности фаз: анти-фаза, отсутствие фазы
 Диапазон рабочих температур: от-20 до 65 ℃
 Рабочий ток: <20 мА
 Быстрая защита напряжения: 2,5 с
 Медленная задержка защиты напряжения: 30 с
 Задержка защиты от сбоя последовательности фаз: 0,5 с
 Задержка восстановления напряжения: 1 с
 Задержка восстановления последовательности фаз: 1 с

4. механическая структура
 Размеры: 65 мм × 60 мм × 17 мм (Д × Ш × В)
 Обработка поверхности: двустороннее конформное покрытие
 Вес: 35 г

5. функции защиты
А) защита от фаз
 Когда фазовая последовательность является антифазной, лампа индикации неисправности 1 загорается, реле не поднимается.
Б) отсутствие фазовой защиты
 Когда фазовая последовательность отсутствует-фаза, лампа индикации неисправности 1 загорается, реле не поднимается.
Suppose предположим, что при нормальной работе не хватает фазы, реле отпустится после задержки 0,5 с, индикатор неисправности 1 будет быстро мигать (12,5 Гц) в течение задержки 0,5 с, И затем лампа индикации неисправности 1 загорается при входе в состояние недостаточной фазы защиты.
 После восстановления недостаточной фазы, реле подберется после задержки 1 с, лампа индикации неисправности 1 будет замедлять вспышку (3 Гц) в течение 1 с задержки.
C) защита от низкого напряжения
 Когда напряжение выше 305 в, реле не работает.
 Когда напряжение составляет 265 В ~ 305 в, реле отпустится после 30 с задержки, индикатор неисправности 2 будет мидлинг вспышки (6,3 Гц) в течение 30 с задержки, И затем лампа индикации неисправности 2 загорается при входе в состояние защиты от низкого напряжения.
 Когда напряжение ниже 265 в, реле отпустится после задержки 2,5 с, лампа индикации неисправности 2 будет быстро мигать (12,5 Гц) в течение задержки 2,5 с, И затем лампа индикации неисправности 2 загорается при входе в состояние защиты от низкого напряжения.
 После восстановления напряжения, реле будет поднимать после 1 s задержки, индикатор неисправности 2 будет замедлять вспышку (3 Гц) в течение 1 s задержки.
D) Трехфазная защита баланса напряжения
 Когда трехфазное разность напряжения ниже 48 В, реле не работает.
 Когда Трехфазная разница в разности напряжения 48 В ~ 75 в, реле отпустится после 30 с задержки, лампа индикации неисправности 2 будет мидлинг (6,3 Гц) в течение 30 с задержки, а затем лампа индикации неисправности 2 загорается при входе в трехфазное состояние защиты от дисбаланса напряжения.
 Если Трехфазная разница в разнице напряжения выше 75 в, реле отпустится после задержки 2,5 с, лампа индикации неисправности 2 будет быстро мигать (12,5 Гц) во время задержки 2,5 с, а затем лампа индикации неисправности 2 загорается при входе в трехфазное состояние защиты от дисбаланса напряжения.
 После восстановления трехфазного дисбаланса напряжения, реле подберется после задержки 1 с, лампа индикации неисправности 2 замедлит вспышку (3 Гц) в течение 1 с задержки.

6. индикация статуса лампы
A) индикатор неисправности 1 (красный)
 Эта лампа 1 указывает на анти-фазу и отсутствие фазы, когда лампа включена, означает, что она находится в состоянии защиты, И когда лампа быстрой вспышки указывает, что она скоро войдет в состояние защиты после задержки 0,5 s, И когда лампа медленно мигает, это будет около выхода из состояния защиты после 1 s задержки,
B) лампа индикации неисправности 2 (красный)
 Эта лампа 2 указывает на недостаточное напряжение и трехфазное напряжение, когда лампа включена, означает, что она находится в состоянии защиты.
 Когда лампа быстро мигает, она находится в глубине под напряжением или дисбалансом, и она скоро войдет в состояние защиты после задержки 2,5 с.
 Когда мидлинг лампы указывает на то, что она находится в средней степени напряжения или дисбаланса, и он войдет в состояние защиты после 30 s задержки.
 Когда лампа медленно мигает, это будет выходить из состояния защиты после 10 s задержки.
C) индикаторная лампа нормальной работы (зеленая)
 Во время нормальной работы, когда эта лампа включена, это указывает на трехфазную последовательность и напряжение оба хороши.

7. международные и национальные стандарты
 Данный товар соответствует GB/T 14048,1-2000, GB14048.5-2008; IEC60947-1: 1999
 Этот продукт используется только для отбора проб трехфазного источника питания и релейной защиты выходов.

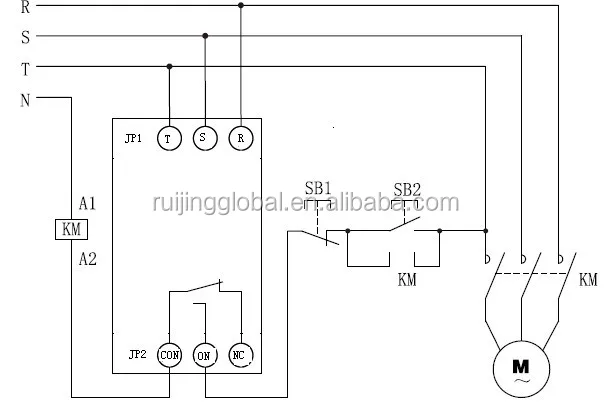

Схема подключения

RJ-3PHSP-IV
