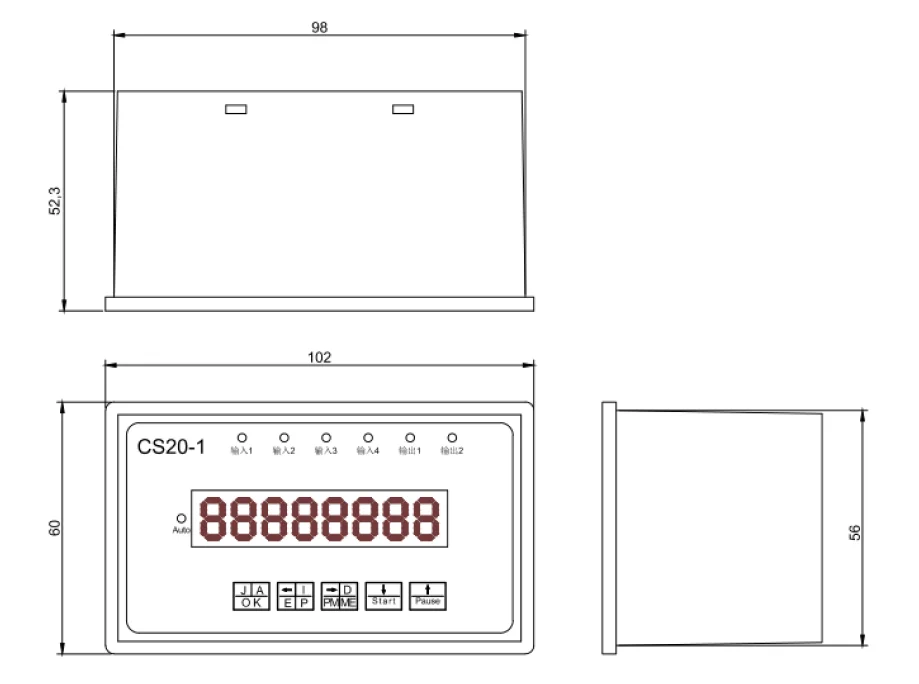

 CS20-1-это новейший Интеллектуальный шаговый Серводвигатель импульсного генератора, разработанный нашей компанией, который имеет характеристики небольшого размера, высокой надежности, долгой жизни, стабильного выходного импульса и так далее.Широко используется для достижения различных индустрий автоматизации, таких как: автоматическая машина для производства пакетов, автоматическая машина для резки, машина для упаковки порошка;.Любой другой одноосевой контроллер шагового двигателя, который вы хотите осуществить.Может быть разработан специальный контроллер самолета.Функция управления резервным последовательным портом, в зависимости от необходимости увеличения компьютерного управления, также может использоваться в качестве выхода второй оси, специальный режим управления может быть настроен заказчиком.

Инструкция по эксплуатации:

Контроллер всегда работает в одном из четырех состояний: Автоматическое состояние, ручное состояние, состояние изменения программы и состояние настройки параметров, потому что контроллер,Всего 5 кнопок, поэтому многие из них составные, и они делятся на длинное нажатие и короткое нажатие.

После включения контроллера контроллер находится в ручном состоянии, и значение координат автоматически сбрасывается. В это время движение двигателя может контролироваться вручную.Ручная кнопка вниз

Функции следующие:

J I A

OK: Ручной Автоматический переключатель, звенящий переключатель, нажмите один раз, чтобы войти в авто (автоматическое включение света), затем нажмите назад к ручному

& Larr; I

E I P: Нажмите вниз, отрицательная работа двигателя, подъем, остановка двигателя;

& Rarr; I D

PE я: Нажмите вниз, мотор вперед бег, подъем вверх, мотор стоп работает;

↓

Старт    : Нажмите один раз, мотор будет работать в отрицательном направлении и укажите номер импульса

(Удельное значение определяется параметром HL в параметре).

И uarr;

Пауза: Короткими нажатиями нажмите один раз, Двигатель бежит вперед с заданным количеством импульса (удельное значение определяется параметром HL в параметре);

В автоматизации функция ключа отличается от функции ручного управления.

J I A

OK     : Ручной автоматический переключатель, звенящий переключатель, нажмите один раз, чтобы войти в руководство (автоматическое выключение света), затем нажмите обратно к автоматическому;

& Larr; I

E I P  : Короткое нажатие на кнопку для входа в программы; Длительное нажатие до тех пор, пока вы не услышите зуммер, затем отпустите и введите изменение параметров;

& Rarr; I D                                                                             ↓       И uarr;

PE я   : Короткий пресс, ХинT_ 2Ero_, Если нажать внизСтартИлиПаузаУправление автоматически возвращается к нулевым координатам,Если контроллер не должен возвращаться к нулевой координате,

                & Rarr; I D

Нажмите еще разPE я   Отмена операции;Длительное нажатие, звуковой сигнал, цифровой дисплей трубки_ 2Ero_ПрессСтарт  ,Управление для поиска механического происхождения в отрицательном направлении;Если надавитеПауза, Найти механический ноль в прямом направлении, пока не доберетесь до нуля,При прикосновении к нулю ПереключайтеПауза, Система может отменить работу, нажав клавишу в процессе поиска нулевой точки. Если вы не сможете найти механическую работу с Нулевой точкой, нажмитеСнова,Один раз, вы можете отменить возврат к нулю операции.Если в параметрах не задан механический ноль, то подсказка такая же, как и короткое время, как_ 2Ero_В это время нажмитеСтартИлиПауза, Ключ не возвращается к механическому нулевому действию и возвращается к координате нулевого действия;

Запуск: Автоматическое выполнение программы, сохраненной в контроллере;

Пауза:Длительное нажатие сбросит контроллер перед автоматическим запуском программы.Если программа была начата, нажмите кнопку, и программа перестанет работать, и8-битный цифровая трубка мерцания;
