Алюминиевая СВЕТОДИОДНАЯ печатная плата энергосберегающая алюминиевая светодиод 2835 с теплым
- Категории: Aluminum PCB >>>
- Поставщик: Shenzhen,Yongchangtai,Electronics,Co.,Ltd.,[Guangdong,China]Shenzhen
Поделиться:
Описание и отзывы
Характеристики
Алюминий СИД pcb энергосберегающий алюминиевый pcb СИД 2835 теплый свет алюминиевый pcb
Описание продукта:
Печатная платаЕмкость
| Предмет | Массовое производство | Опытной партии производства |
| Емкость | Емкость | |
| Количество слоев | 1L-18L, HDI | 20-28 , HDI |
| Материал | CEM1,CEM3,FR-4, высокая TG FR4, без галогенов FR4, алюминий, керамика (96% глинозема) | |
| Тефлон, PTFE(F4B,F4BK), Роджерс (4003,4350,5880)Taconic(TLX-8,TLX-9), Arlon(35N,85N) и т. Д. | ||
| Смешанный состав из ламината | 4 слоя-10 слоев | 12 слоев |
| FR4 + Ro4350 , FR4 + алюминий, FR4 + Полиимид | ||
| Максимальный размер | 610 мм X 1200 мм | 1200 - 2000 мм |
| Допустимая погрешность по контуру платы | ± 0,15 мм | ± 0,10 мм |
| Толщина платы | 0,125 мм -- 6,00 мм | 0,1 мм -- 8,00 мм |
| Допустимая погрешность в толщине (t≥ 0,8 мм) | ± 8% | ± 5% |
| Допуск на толщину (t <0,8 мм) | ± 10% | ± 8% |
| Минимальный производственная линия/Оборудование для пространства | 0,10 мм | 0,075 мм |
| Ширина дорожки толерантность | 15%-20% | 10% |
| Минимальное сверлильное отверстие (механическое) | 0,2 мм | 0,15 мм |
| Минимум лазерное отверстие | 0,1 мм | 0,075 мм |
| Расположение отверстия/допуск отверстия | ± 0,05 мм PTH:± 0,076 мм NPTH:± 0,05 мм | |
| Мини кольцевое кольцо (одинарное | 0,075 мм | 0,05 мм |
| OutLayer измеритель толщины медного покрытия | 17um-175um | 175um -- 210um |
| Внутренний слой измеритель толщины медного покрытия | 17um-175um | 175um -- 210um |
| Мини припоя паяльной маски | 0,05 мм | 0,025 мм |
| Импеданс контроля допуска | ± 10% | ± 5% |
| Поверхностная обработка | HASL, без свинца HASL, Immersion gold, Immersion tin, Immersion Silver. | |
| Позолоченные, OSP, углеродные Чернила, | ||
| Приемлемый файловый формат | Все Gerber файлы, POWERPCB,PROTEL,PADS2000,CAD,AUTOCAD,ORCAD,P-CAD,CAM-350,CAM2000 и т. Д. | |
| Стандарты качества | IPC-A-600F и MIL-STD-105D Китай GB<4588> | |
При создании PCBA возможности
|
Размер трафарета |
736x736mm |
| Минимальный IC шаг | 0,2 мм |
| Максимальный размер печатной платы | 510X460mm |
| Минимальная толщина печатной платы | 0,5 мм |
| Минимальный размер чипа: | 0201 (0,2x0,1)/0603 (0,6x0,3 мм) |
| Максимальная BGA Размер: | 74x74mm |
| BGA мяч размер шага: | 1,00 мм (минимум), 3,00 мм (максимум) |
| BGA диаметр шара: | 0,40 мм (минимум), 1,00 мм (максимум) |
| QFP привести размер шага: | 0,38 мм (минимум), 2,54 мм (максимум) |
| Тип машины | Panasonic см 402 |
| Panasonic DT301 | |
| Panasonic см 402 | Скорость коммутации: 0. 06сек/чип (до 60,000cph) |
| Точность патча: ± 0,03 ~ ± 0,005 мм | |
| Размер печатной платы: Макс: 510x460мм, мин: 50x50мм | |
| Размер элемента: 0603mm-50X50mm | |
| Panasonic DT301 | Скорость коммутации: 0.7 сек/чип |
| Точность патча: ± 0,03 ~ ± 0,005 мм | |
| Размер печатной платы: Макс: 510x460мм, мин: 50x50мм | |
| Размер элемента: 1005mm-100x90mmx25мм высокоскоростная многофункциональная установка | |
| Объем: | Один кусок к низкому объему производства |
| Низкая стоимость первый прототип Fab | |
| Быстрые поставки | |
| Тип сборки: | Сборки печатных плат SMT |
| Погружения в сборе | |
| Смешанная (поверхностное крепление и сквозное отверстие) технология | |
| Кабель с разъемами | |
| Компоненты Тип: | Пассивные компоненты |
| Меньше, чем 0402 упаковке | |
| Меньше, чем 0201 с обзором дизайна | |
| Шаровые сетки (BGA): | |
| Размер меньше 5 мм | |
| Компонент источник | Шар, пошиба, ст, |
| Samsung, Infineon, Ti, | |
| ВКЛ, микрочип и т. Д. | |
| Части закупки: | Предоставляем единый сервис |
| Только обслуживание сборки (вы поставляете детали) | |
| Вы поставляете некоторые детали (дорогие/важные компоненты), мы делаем все остальное | |
| Тип припоя: | Освинцованный бескорпусный |
| Без свинца/ROHS совместимый | |
| Другие возможности: | Ремонт/Паяльная услуги |
| Механическая сборка | |
| Помимо сборки печатных | |
| Прессформа и пластичная впрыска. | |
| Тип испытания | Первый тест прототипа перед серийным производством |
| AOI | |
| BGA X-ray | |
| PCB e-тест | |
| Время выполнения заказа | В соответствии с Digikey компоненты время доставки |
Информация о компании

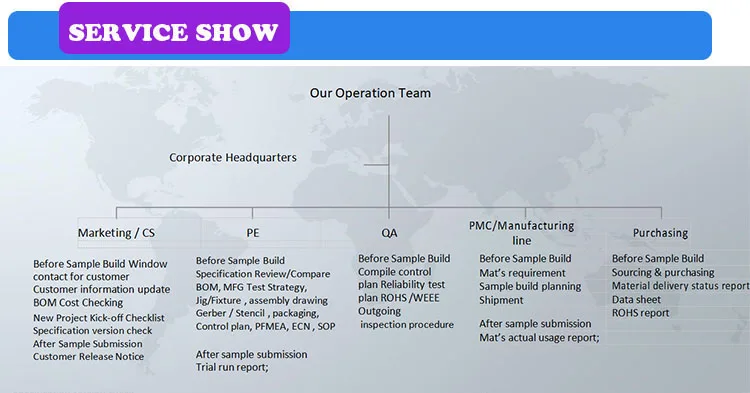

Наши услуги
Вопросы и ответы
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
Алюминий СИД pcb энергосберегающий алюминиевый pcb СИД 2835 теплый свет алюминиевый pcb
Q1.что нужно для PCB / PCBA котировки?
- PCB: количество, гербер файл и технические требования (материал, обработка поверхности, толщина меди, толщина платы,...)
- PCBA: информация PCB, BOM, (тестирование/программирование файлов, если у вас есть)
Q2. Какие форматы вы принимаете для производства печатных плат PCBA?
- Gerber Файл: CAM350 RS274X
- PCB Файл: Protel 99SE, P-CAD 2001 PCB
- BOM: Excel (PDF,word,txt)
Q3. Мои файлы в безопасности?
Все документы от клиентов никогда не будут предоставлены третьим лицам.
Клиенты могут подписать NDA, прежде чем делиться файлами с нами.
Q4. Минимальный размер заказа (МРЗ)?
Минимальный заказ не ограничен, 1 шт. является приемлемым.
Q5.Shipping стоимость?
Стоимость доставки зависит от пункта назначения, веса, размера упаковки товара.
Оба фрахта оплачиваются в порядке, от двери до двери.
Q6.Component поиска?
Мы будем использовать все оригинальные, если нет особых требований.
Упаковка & Доставка
