Картридер Манчестер EM4001/125/EM4450/TK4100/T5577 4100 кГц 64 бита модуль

Описание и отзывы

Характеристики

Частота	125 кГц
Расстояние при чтении	10-12 см
Скорость чтения	Меньше, чем 70 м/с
Блок питания	DC5V, 30mA
Интерфейс	Интерфейс RS232 и формат Wiegand 26
Функции	1) считывающие радиочастотные транспондеры, такие как бесконтактные чип-карты и бирки 2 светодио дный индикатор для отображения состояния работы 3) Звуковой звуковой сигнал для отображения статуса чтения
Рабочая температура	От 0 до 55 ℃
Температура хранения	От-25 до 65 ℃
Влажность	5-95% RH
Применение	Контроль доступа, персональная идентификация, системы парковки, системы безопасности
Сертификат	По ограничению на использование опасных материалов в производстве

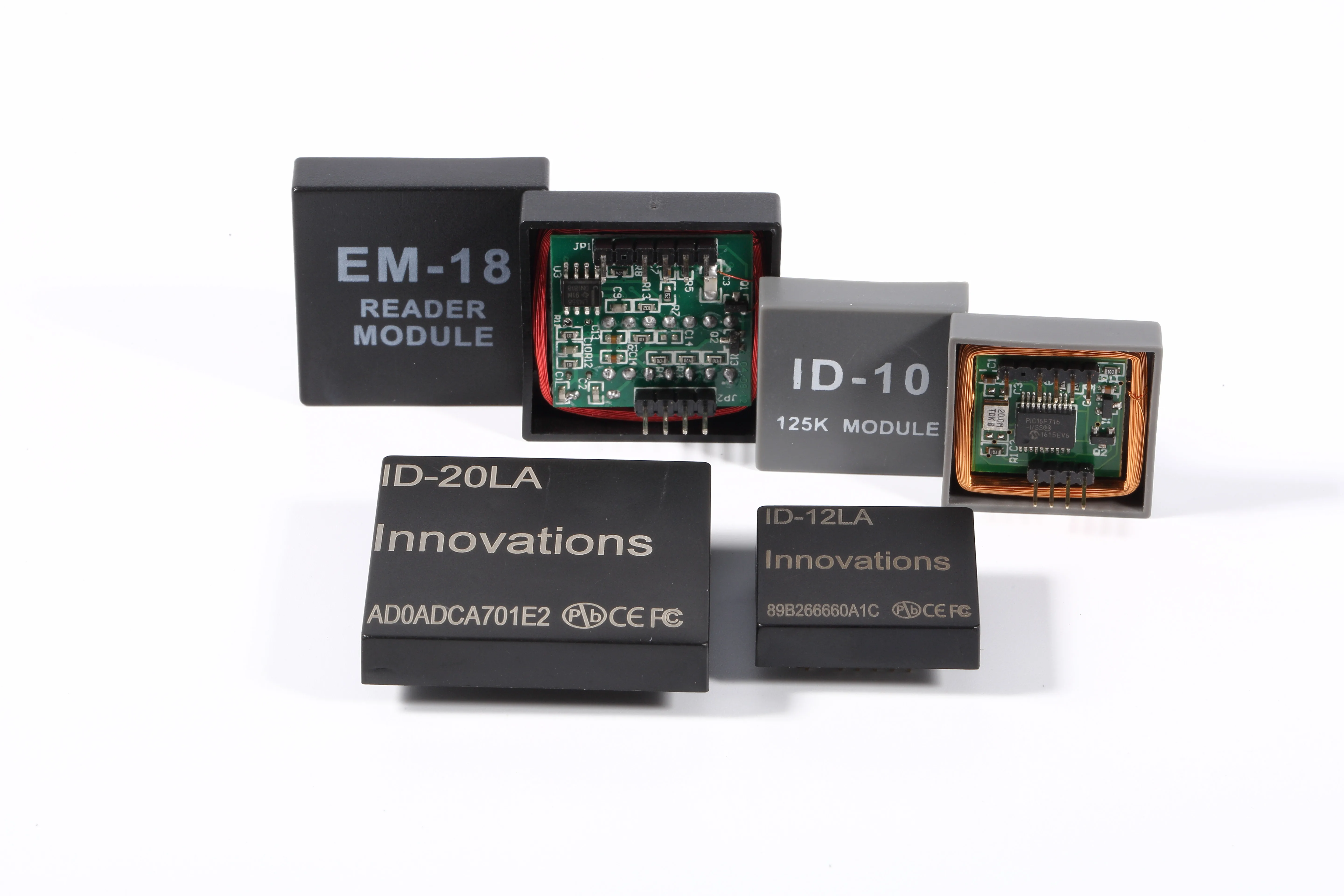

ID2-LA, ID12-LA и ID20-LA серии имеют небольшой размер 2,8-5,0 вольт модули считывателя, поддерживающий
ASCII, Wiegand26 и магнитная ABA Track2 форматы файлов. Модули совместимы с контактами и функциями
С ID2/12/20 серии.
2. Pin Out для ID12-LA и ID20-LA
ID-12LA, ID-20LA
ID-2LA
1. GND
2. RES (панель сброса)
3. NC
4. NC
5. ср
6. метка в диапазоне
7. Формат селектор
8. D1 (дата-контакт 1)
9. D0 (Pin-код 0)
10. Чтение светодио дный светодиод/бипер)
11. + 2,8 В через + 5,0 в
1. GND
2. RES (панель сброса)
3. муравей (антенна)
4. муравей (антенна)
5. ср
6. метка в диапазоне
7. Формат селектор
8. D1 (дата-контакт 1)
9. D0 (Pin-код 0)
10. Чтение светодио дный светодиод/бипер)
11. + 2,8 В через + 5,0 в
4 ID-2 серии таблицы X1
3. Эксплуатационные характеристики устройства
Параметр ID-2LA, ID-12LA, ID-20LA
Частота 125 кГц Номинальная мощность
Формат карты EM 4001 или совместимый
Диапазон считывания ID2 до 30 с помощью подходящей антенна с помощью ID-инновации раскладушка карты @ 5 v
Диапазон чтения ID12 до 12 см с помощью ISO карты, до 18 см с помощью ID-инновации раскладушка карты @ 5 В
Диапазон считывания ID20 до 18 см с использованием ISO карты, до 25 см, используя ID-инновации раскладушка карты @ 5 v
Кодировка Манчестера 64-бит, модуль 64
Потребляемая мощность + 2,8 VDC через + 5 VDC @ 35mA ID-13, 45mA ID-23
RF I/O выходной ток +/-200mA PKPK
4. Форматы файлов
Структура выходных данных-ASCII-9600 бод, без четности, 1 стоп-бит.
Выход = CMOS (Push Pull) 0-Vdd
STX (02 h) данные (10 ASCII) контрольная сумма (2 ASCII) CR LF ETX (03 h)
