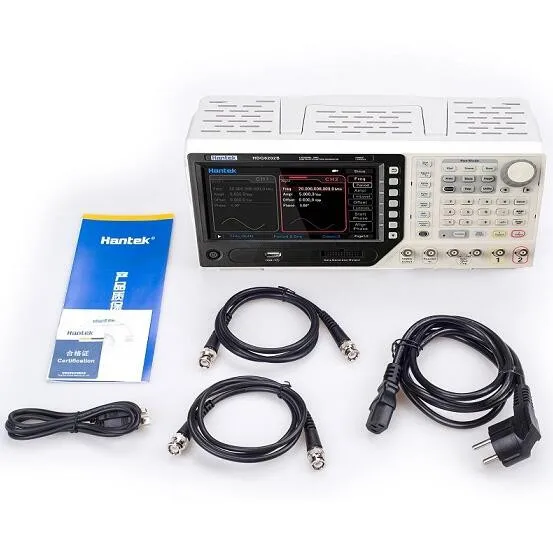

Генератор произвольной формы Hantek

• HDG6000B/HDG6000C серии объединяет мульти-функции, как генератор сигналов произвольной формы, генератор импульсов, 16-bit слово генератор, 7-цифра частотомер и функции генератора; он может генерировать и выход стабильной, точные и низкие искажения сигналов; Встроенный более 40 типов произвольных сигналов, которые легко имитировать различные сигналы; его большой экран, Удобный дизайн интерфейса и раскладка клавиатуры удобны в использовании, Стандартный сенсорный экран серии HDG6000C приносит необыкновенный опыт пользователям; богатые стандартные интерфейсы конфигурации легко достигают дистанционного управления прибора.

  * Диапазон выходной частоты: 1uHz ~ 200 МГц/160 МГц/110 МГц/80 МГц;

  * До 1.25GSa/s частота дискретизации, 16 бит вертикального разрешения для обеспечения точности выходного сигнала;

  * До 64 м глубина памяти, обеспечивая лучшее создание сигнала детализации;

  * Большой и четкий экран дисплея (7,0-дюймовый ЖК-дисплей, разрешение до 800x640), пользовательский интерфейс четкий и интуитивно понятный;

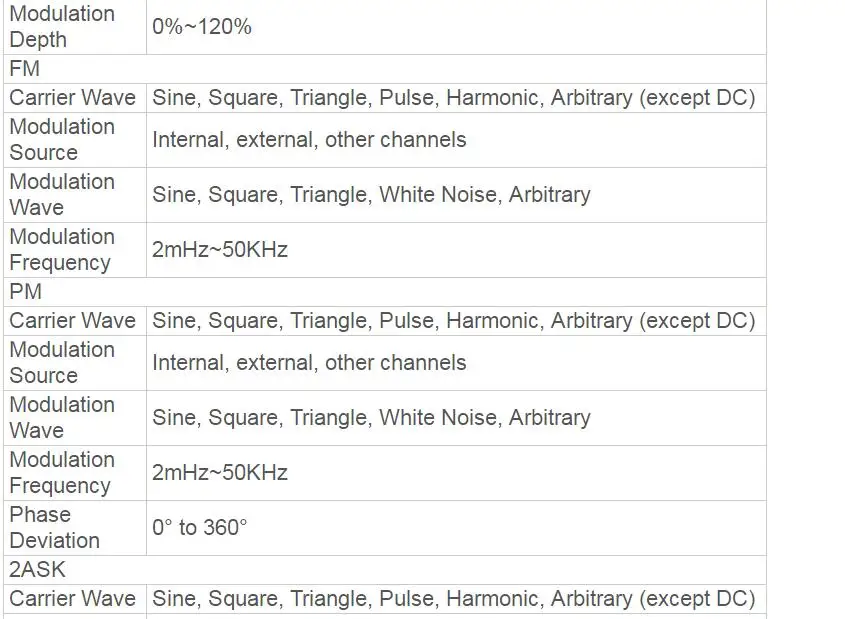

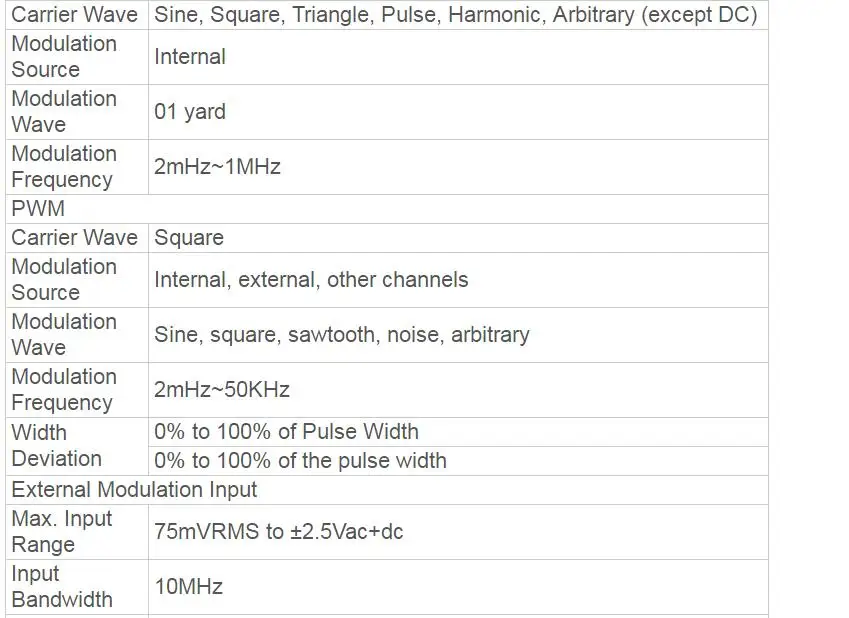

  * Богатый набор функций модуляции, Поддержка AM, FM, PM, 2ASK, 2FSK, 2PSK и PWM и т. д.;

  * Разрешение частоты 1uHz; Минимальная амплитуда выхода 2mv;

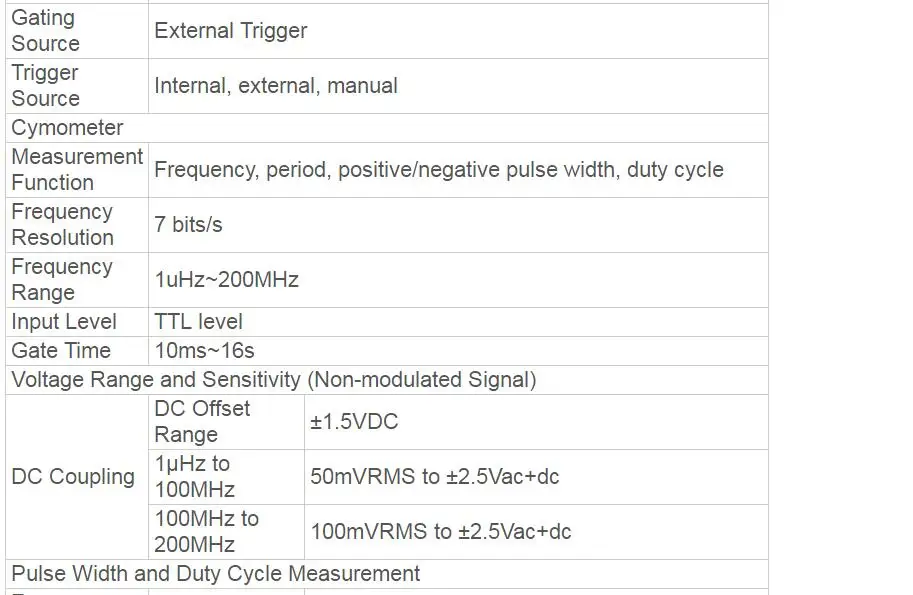

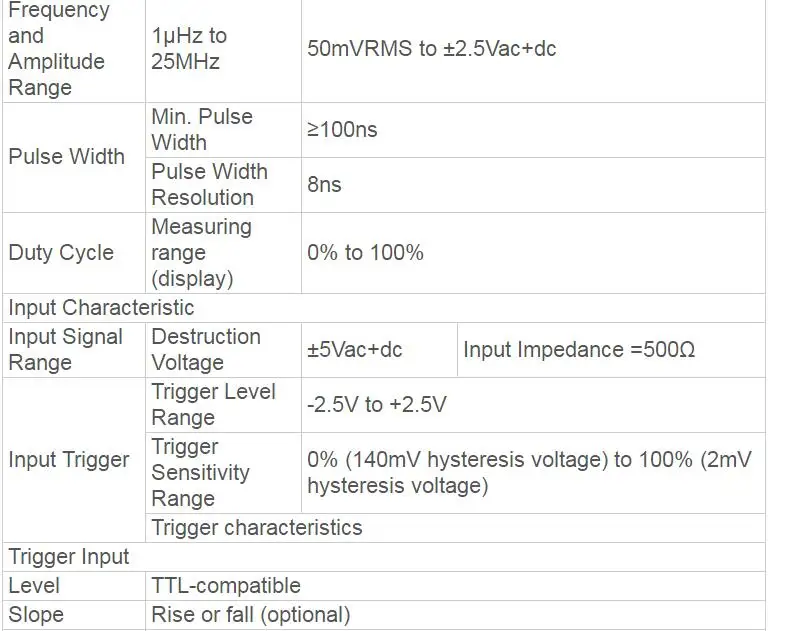

  * Встроенный 7-цифра высокого разрешения 200 МГц Частотомер; с дополнительным более высокую производительность частотомер;

  * Стандартный интерфейс связи: HDG6000B Серия: usb-хост, usb-устройство, дополнительный интерфейс RS232;

  * Стандартный интерфейс связи: HDG6000C Серия: usb-хост, usb-устройство, порт LAN, Wi-Fi, сенсорный экран, дополнительный интерфейс RS232;

  * Встроенный более 40 произвольных сигналов, включая экспоненциальное повышение, экспоненциальное падение, сигнал ЭКГ, гаусский, полуположительный, Lorentz, двухтональный многочастотный, DC напряжение и т. д

Спецификация:

Модель	HDG6202B (C)	HDG6162B (C)	HDG6112B (C)	HDG6082B (C)
Главная особенность
Канал	2	2	2	2
Длина волны	64 м
Диапазон частот	200 МГц	160 МГц	110 МГц	80 МГц
Частота дискретизации	1.25GSa/s
Разрешение Напряжение	16 бит
Цифра режим вывода	16 выходных каналов
Сигнала
Стандартного сигнала	Синус, квадрат, треугольник, пульс, шум, гармоник
АРБ. Сигнала	Более 40 видов: повышение индекса, экспоненциальное снижение, сигнал ЭКГ, гауссиан, полуположительный, Lorentz, двухтональный многочастотный, DC напряжение и т. д.
Частотные характеристики
Синус	1uHz ~ 200 МГц	1uHz ~ 160 МГц	1uHz ~ 110 МГц	1uHz ~ 80 МГц
Квадратный	1uHz ~ 60 МГц	1uHz ~ 50 МГц	1uHz ~ 40 МГц	1uHz ~ 35 МГц
Импульса	1uHz ~ 50 МГц	1uHz ~ 40 МГц	1uHz ~ 25 МГц	1uHz ~ 20 МГц
Треугольник	1uHz ~ 5 МГц	1uHz ~ 4 МГц	1uHz ~ 3 МГц	1uHz ~ 2 МГц
Белый шум	120 МГц	120 МГц	110 МГц	80 МГц
Гармоническое	1uHz ~ 100 МГц	1uHz ~ 80 МГц	1uHz-55 МГц	1uHz ~ 40 МГц
Произвольные	1uHz ~ 50 МГц	1uHz ~ 40 МГц	1uHz ~ 25 МГц	1uHz ~ 15 МГц
Разрешение	1uHz
Точность	± 2ppm, 18 ~ 28℃
Синус спектра чистоты
Коэффициент гармонических искажений	Типичные (0dBm)
	DC-1MHz: <-60dBc
	1 МГц-10 МГц: <-55dBc
	10-100 МГц: <-50dBc
	100 МГц-160 МГц: <-40dBc
THD (суммарные гармонические искажения)	<0.1% (10 Гц-20 кГц, 0dBm)
Ложный сигнал (негармонический)	Типичные (0dBm)
	10МГц: <-65dBc
	> 10 МГц: <-65dBc + 6 дБ/октава
Фазового шума	Типичный (0dBm, смещение 10 кГц)
	0 МГц: ≤-115dBc/Hz

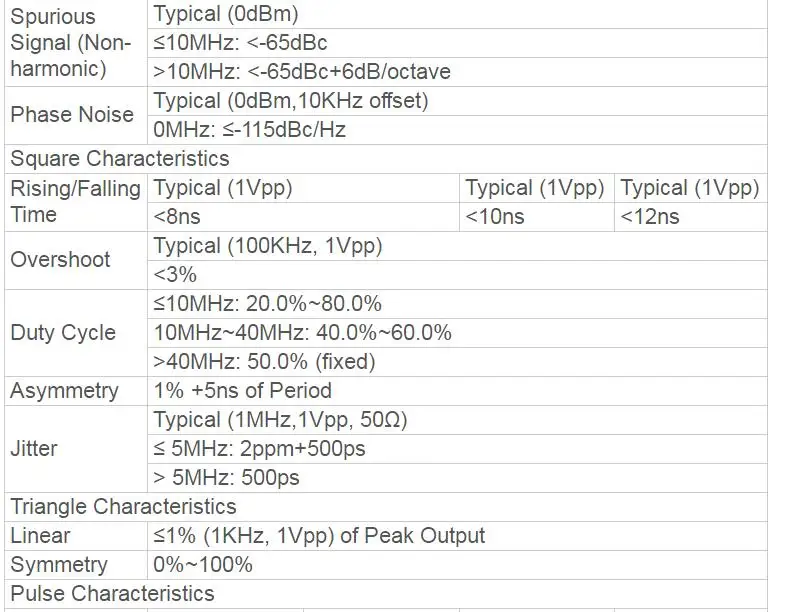

Квадратный характеристики
Рост/падение время	Типичные (1Vpp)		Типичные (1Vpp)	Типичные (1Vpp)
	<8ns		<10ns	<12ns
Выброс	Типичный (100 кГц, 1Vpp)
	<3%
Рабочий цикл	≤ 10 МГц: 20.0% ~ 80.0%
	10 МГц ~ 40 МГц: 40.0% ~ 60.0%
	> 40 МГц: 50.0% (фиксированный)
Асимметрия	1% + 5нс периода
Дрожание	Типичный (1 МГц, 1впп, 50ом)
	≤ 5 МГц: 2 стр./мин + 500 пс
	> 5 МГц: 500 ps
Треугольник характеристики
Линейный	1% (1 кГц, 1Vpp) пикового выхода
Симметрия	0% ~ 100%
Импульсные характеристики
Период	25ns ~ 1 мс	25ns ~ 1 мс	40ns ~ 1 мс	50ns ~ 1 мс
Импульса	≥10ns	≥10ns	≥12ns	≥15ns
Рост/падение время	≥5ns	≥6ns	≥8ns	≥10ns
Выброс	<3% (1Vpp)
Дрожание	Типичный (1 МГц, 1впп, 50ом)
	≤ 5 МГц 2стр/мин + 500 пс
	> 5 МГц 500 ps
Произвольные характеристики
Длина волны	64 м
Разрешение по вертикали	16 бит
Частота дискретизации	1.25GSa/s
Рост/падение время	Типичный (1Vpp): <6ns
Дрожание	Типичный (1 МГц, 1впп, 50ом)
	≤ 5 МГц 2стр/мин + 500 пс
	> 5 МГц 500 ps

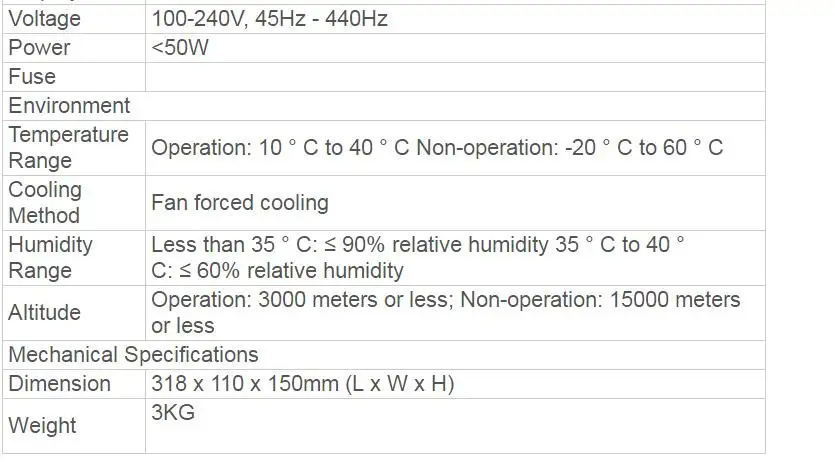

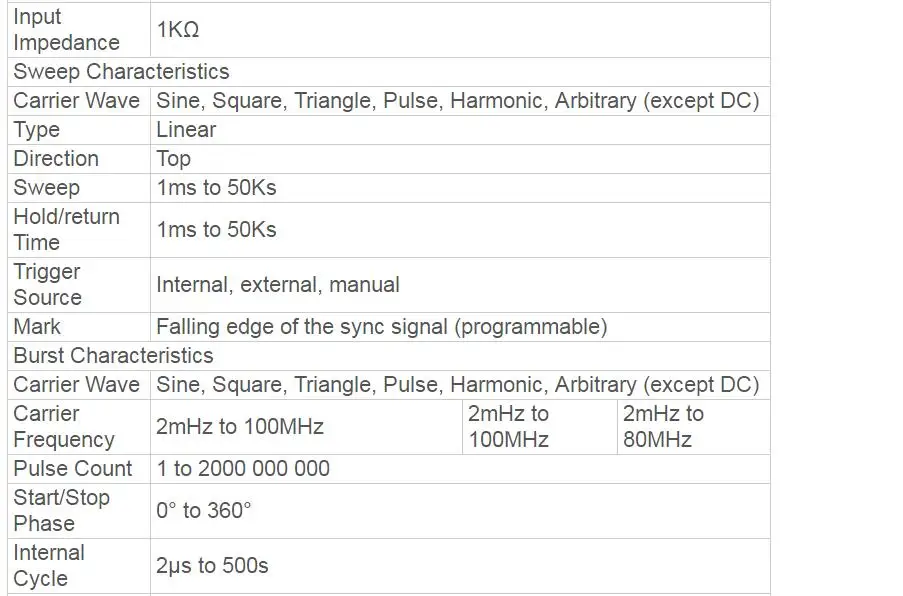

Гармоническое выходные характеристики
