DSLogic Plus логический анализатор 50M полоса пропускания дискретирование 16-канальный поток + буфер 16G 50 м 16 каналов


Поделиться:

Цена:7 684,47 ₽*
Стоимость в USD (на сегодня):Узнать

Количество:

Описание и отзывы

Характеристики

DSLogic Plus логический анализатор 50 м полоса пропускания 16 каналов потока + буфер 16G

Описание продукта:



DSLogic PLUS характеристики версии:
-Режим: поток + буфер
-Буферный режим:
400M @ 4 канала
200M @ 8 каналов
100M @ 16 каналов
-Максимальная частота дискретизации:
-Поток режим:
100M @ 3 канала
50M @ 6 каналов
25M @ 12 каналов
20M @ 16 каналов
-Максимальная глубина: 16g @ stream; 256M @ buffer
-Хранение оборудования: 256 м

-Триггер: простой триггер +
-Шестнадцать уровней аппаратного триггера +
-Запуск по протоколу
-Пороговое значение: фиксированный порог: 0-5 в Регулируемый
-Диапазон напряжения: +-30 в
-Входное сопротивление: 250K | 7pF



Загрузка программного обеспечения, ссылка:Http://dreamsourcelab.com/download.html


Подробная информация о продукте:
-Выборка состояния: Максимальная выборка состояния 30 м
-Максимальная частота дискретизации: 400 МГц
-Он может собирать и наблюдать цифровой сигнал в пределах 100 МГц.
-Защита от перенапряжения, Электростатическая защита, длительный срок службы
-Поддержка двойного режима: режим потока, передача USB в реальном времени на ПК, очень большая глубина выборки; режим буфера, широкая пропускная способность аппаратного хранения, ультра высокая Скорость выборки
-Регулируемое пороговое значение: поддерживает различное напряжение: 1,2 в/1,8 в/2,5 в/3,3 В/5,0 в
-Цельнометаллический корпус
-360 градусов Защита от шума, быстрое тепловыделение, работа цепи более стабильная.
-Интерфейс USB tYPE-C
-Максимальная поддержка глубины 16 г
-Частота дискретизации 100 м может собрать волновую форму на 160 секунд
-20 м Частота дискретизации может собрать 13 минут волновой формы
-1 м Частота дискретизации может собрать 4 часа волновой формы
-Оконная система (xp/vista/win7/win8/win10)
-Многослойный протокол, дата более интуитивно понятна
-Поддержка запуска содержимого протокола

DSLogic отличается от логического анализатора, другие входные уровни в основном следующие аспекты:
-Встроенная память 256 Мбит для обеспечения выборки данных в реальном времени до 1,6 Гбит/с. Логический анализатор начального уровня Метрополитен полоса пропускания или индикаторы глубины памяти компромиссны, значительно снижая полезность такого логического анализатора. Например, передача в режиме реального времени через usb-память saleae для хранения данных с использованием главного компьютера, хорошее решение проблемы глубины памяти, но из-за пропускной способности USB ограничена, может достигать только 200-300Mbps пропускной способности выборки; Открытый Workbench логический анализатор используется внутренний FPGA BRAM в качестве места для хранения, Также имеет пробную пропускную способность 1,6 Гбит/с, но глубина памяти составляет всего 216Kbit.
-16 сценических комбинированных усовершенствованных функций запуска, легко установить сложные условия запуска. Как логический анализатор триггер наиболее важные характеристики прямого воздействия на точность места выборки. Большинство логических анализаторов начального уровня не имеют расширенных функций запуска, что позволяет пользователям находить и находить проблему во множестве бесполезной информации, тратя ценное время.
-Постоянно Регулируемый пороговый уровень. На основе уровня высокоскоростной схемы выборки компаратора, не только можно регулировать уровень порогового уровня, чтобы соответствовать различным стандартам сигнала (1,2 в/1,5 В/1,8 в/3,3 В/5,0 в), и может определить уровень точности до уровня менее 100 мВ для максимального уровня шума, Значительно уменьшает возможность ложных срабатываний и пробоотборников. Большинство логического анализатора начального уровня с использованием стандартного интерфейса Чип фиксированного уровня напряжения, не может гарантировать точность результатов выборки.
-Используйте экранированный кабель fly line. Экранированный кабель является стандартным на высококлассном логическом анализаторе, вы можете обеспечить целостность отобранных сигнальных схем, уменьшая степень искажений отобранного сигнала. Большинство логических анализаторов начального уровня с помощью обычного кабеля DuPont для подключения логического анализатора и измеренного сигнала, разрывов импеданса и проблем с отказом от земли создают серьезные искажения сигнала, который влияет на логический анализатор на измеренном уровне сигнала.

Наше программное обеспечение для ПК использует ту же архитектуру с открытым исходным кодом, теперь поддерживает до 44 видов возможностей анализа протоколов. При поддержке открытого сообщества это число будет продолжать расти. Каждый считает, что эта Бесплатная библиотека для разбора протоколов сделает свой собственный вклад.

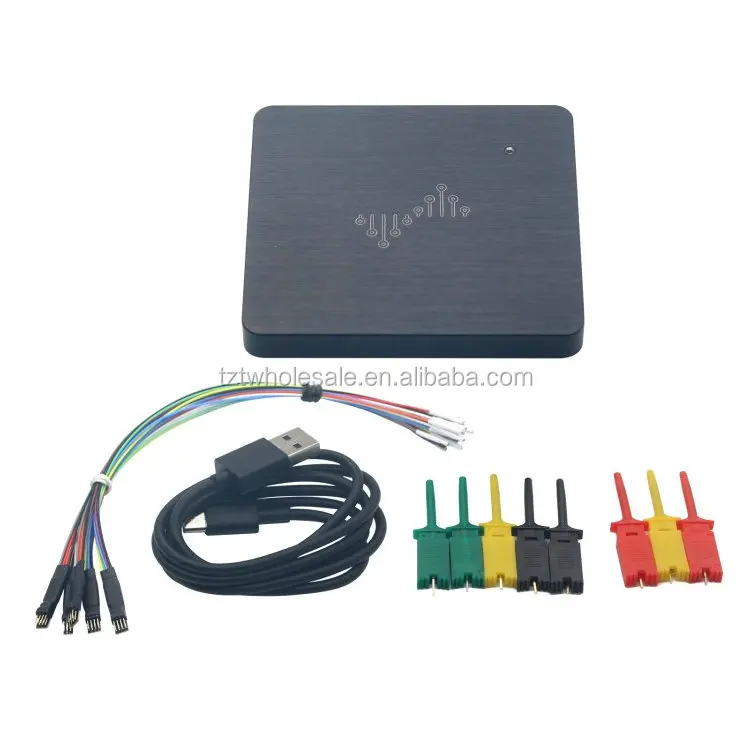

Комплектация:

-1 основной блок DSLogic
-1 USB Type-c
-5 x смещение обмотки
-16 зажимов сигнала (случайный цвет)



Фото с изображением деталей
