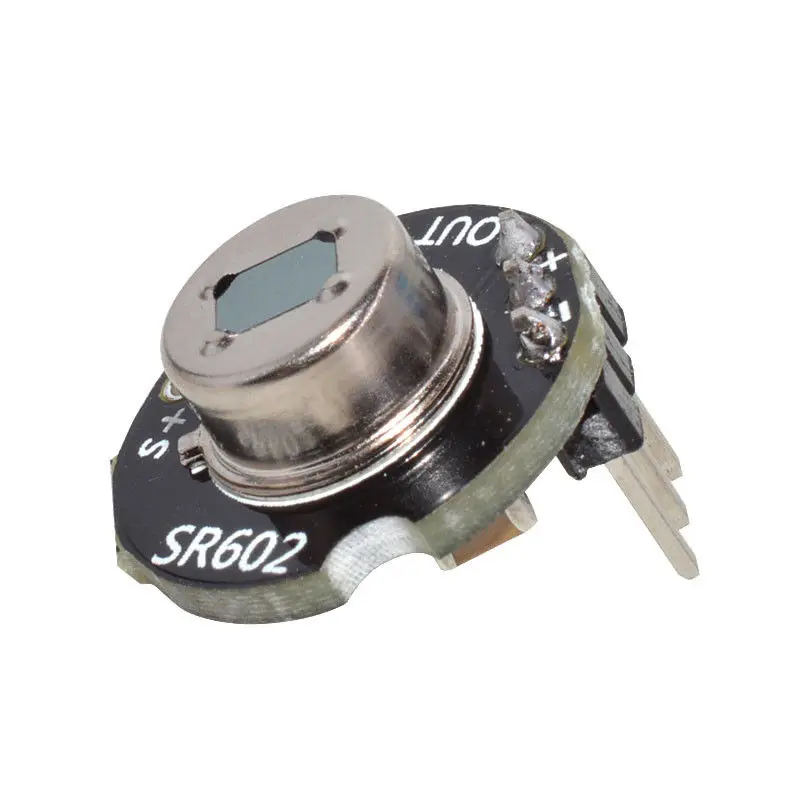

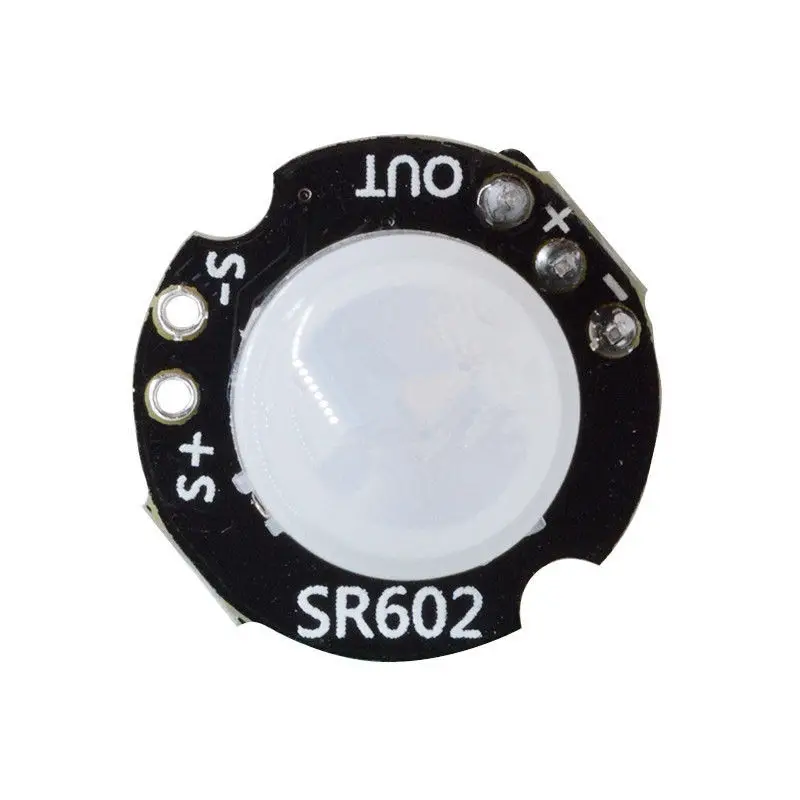

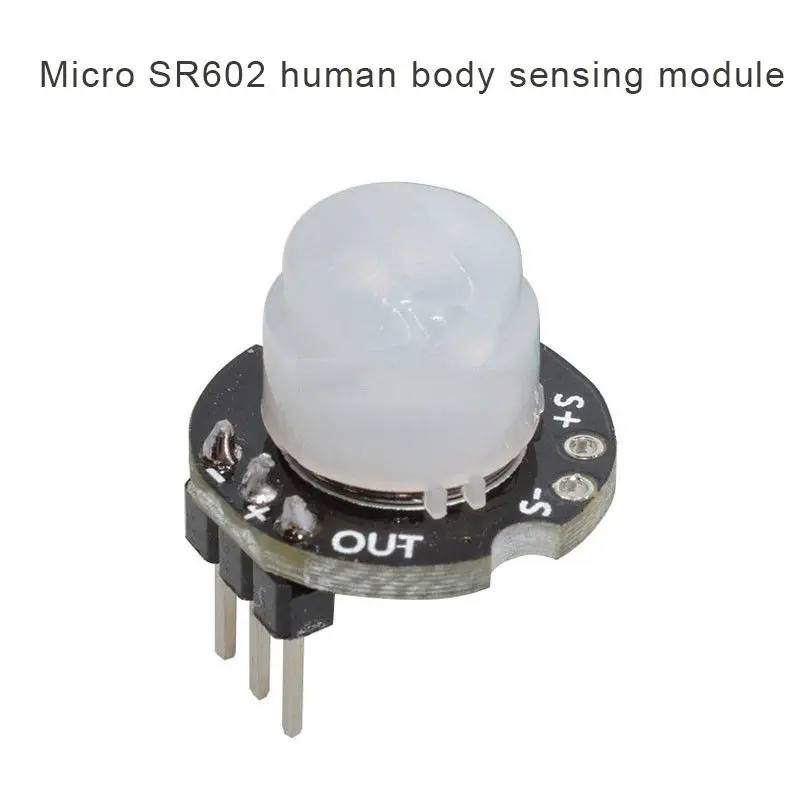

Мини-датчик движения SR602 пироэлектрический инфракрасный сенсорный детектор модуль

Описание и отзывы

Характеристики

Описание продукта: Особенности: Этот модуль обладает высокой чувствительностью, быстрой реакцией, небольшим статическим энергопотреблением, небольшим размером, прост в установке. Он может быть использован для индукционных ламп человеческого тела, сигнализаций, безопасности, контроля доступа по запросу изображений, сельского хозяйства и лесоводства горнодобывающего автоматического оборудования и т. д. Технические характеристики: Пироэлектрический инфракрасный модуль датчика человеческого тела, Модель: SR-602 Расстояние срабатывания: до 5 метров; рекомендуется 0-3,5 М. Выход: высокий уровень, H = 3,3 В, L = 0 В Источник питания постоянного тока: 3,3-15 в Потребляемый ток: 20uA

Ключевые моменты:

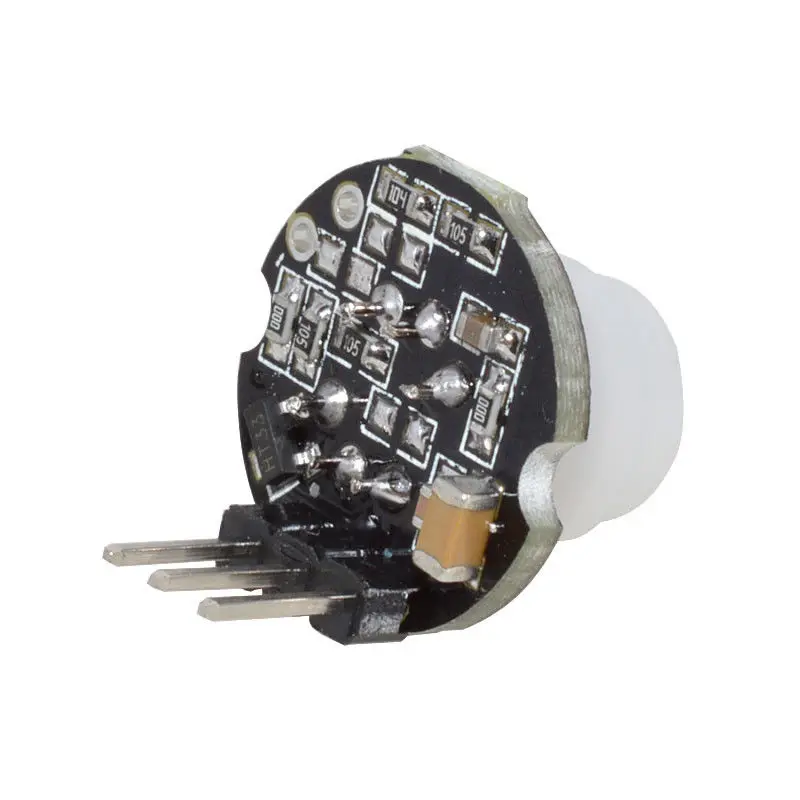

1. время выхода этого продукта на высоком уровне регулируется, от 2,5 секунд до 1 часа, настройка по умолчанию времени выхода 2,5 секунд, и вы можете изменить один чип резистор, если вам нужно изменить его. Пожалуйста, прочитайте следующую форму для значения сопротивления, соответствующего типичному времени задержки.
2. время блокировки составляет 2 секунды, не регулируется.
3. Завод определяется как повторяющийся триггер и не может быть изменен.
4. Напряжение питания этого модуля составляет 3,3 В-15 в, а предельное напряжение-2,8 В-18 в.
5. Время вывода модуля: выход высокого уровня в течение 2 секунд после включения питания, затем низко, введите статус ожидания. Если время задержки изменено, время, когда модуль выводит высокий уровень после включения питания, будет увеличиваться соответственно, которое можно понять как время запуска после входа в нормальное рабочее состояние после увеличения электрической мощности.
6. После установки Фоточувствительного элемента он не работает днем, работает ночью, не содержит фоточувствительных компонентов и работает весь день. Считается, что не установлен Фоточувствительный элемент.
7. Этот модуль очень чувствителен, обратите внимание на положение установки, старайтесь избегать источника излучения тепла (выход воздуха/прямой солнечный свет)
8. Чувствительность этого модуля регулируется, и вам нужно изменить чип-резистор. Пожалуйста, ознакомьтесь с соответствующей таблицей ниже для получения подробной информации.
9. при пайке с обычным паяльником 220 В необходимо отсоединить источник питания перед сваркой. Рекомендуется использовать паяльник низкого напряжения 24 В, например, домашний белый свет 936.

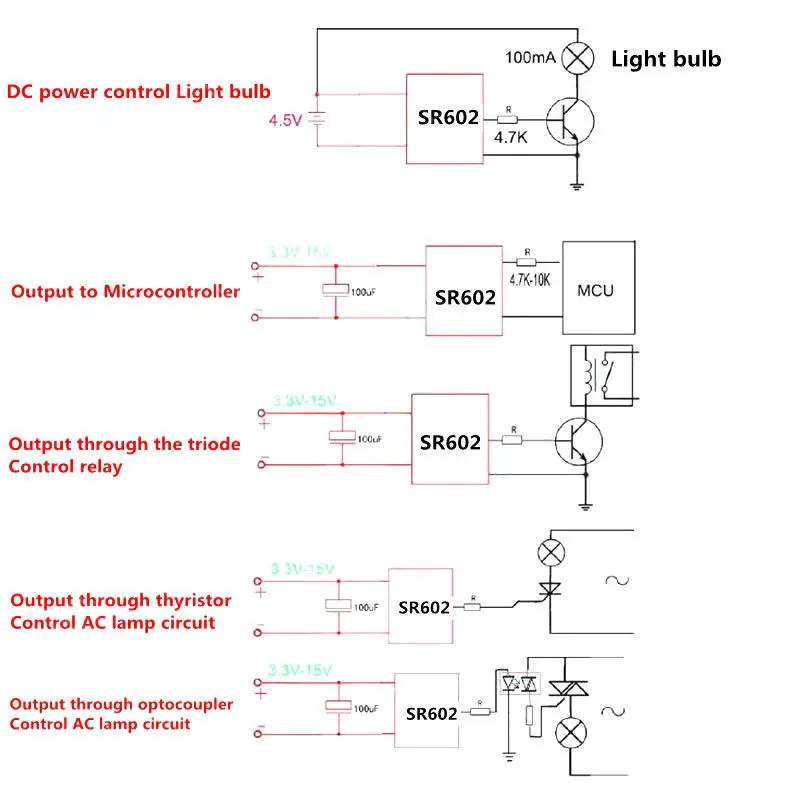

10. Если вы следуете MCU и подключаете лампу, пожалуйста, прочитайте схему контрольной цепи ниже.
