Электрические с механическим приводом, приводы, модуляция для DC 0… 10 V управления сигналами, номинальный вращающий момент 5/10 нм, переменного тока 24 V рабочее напряжение, самоадаптации вращения диапазон углов, постоянный ток 0… 10 в сигнал обратной связи для индикации положения, механически регулируемый Рабочий диапазон между 0... 90 °, Предварительно проводной с соединительными кабелями 0,9 м. Вариации типа с регулируемым сигналом управления для смещения и диапазона и с регулируемыми вспомогательными переключателями для дополнительных функций.
Использование
В вентиляционных и кондиционерных установках для включения воздушных амортизаторов · Для подключения к контроллерам с модулирующими выходными сигналами постоянного тока 0... 10 в · С номинальным крутящим моментом -5 нм для заслонки зон прибл. До 0,8 м² и -10 нм для заслонки зон прибл. До 1,5 м²
Тип сводка
Рабочее напряжение 24 В переменного тока
Высокий крутящий момент
Контроль сигнала
Стандартное приложение (Смещение и диапазон не регулируется)
Нет вспомогательные переключатели
5 нм
Постоянный ток 0… 10 в

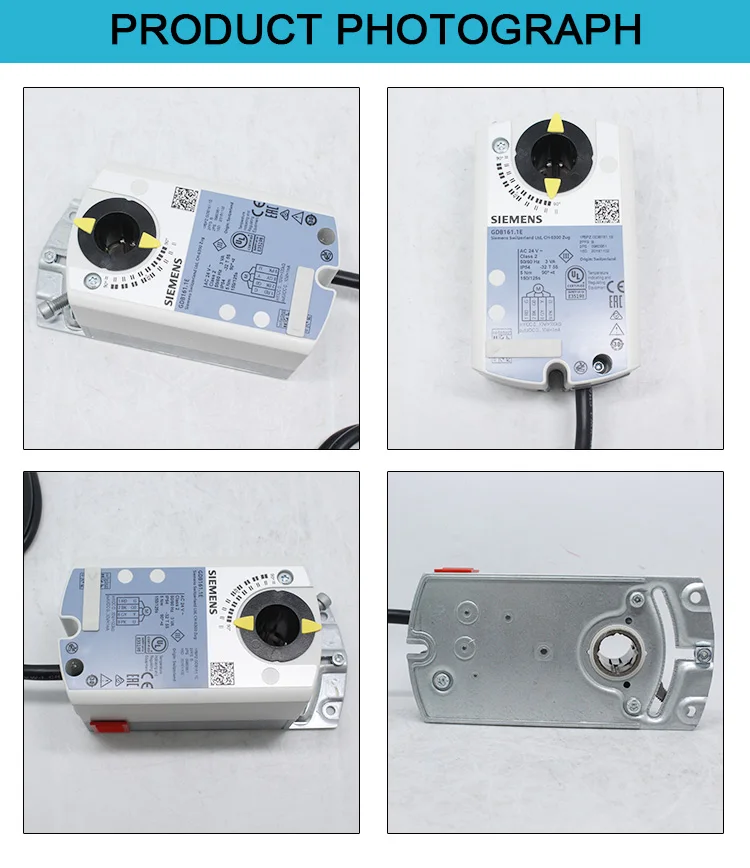

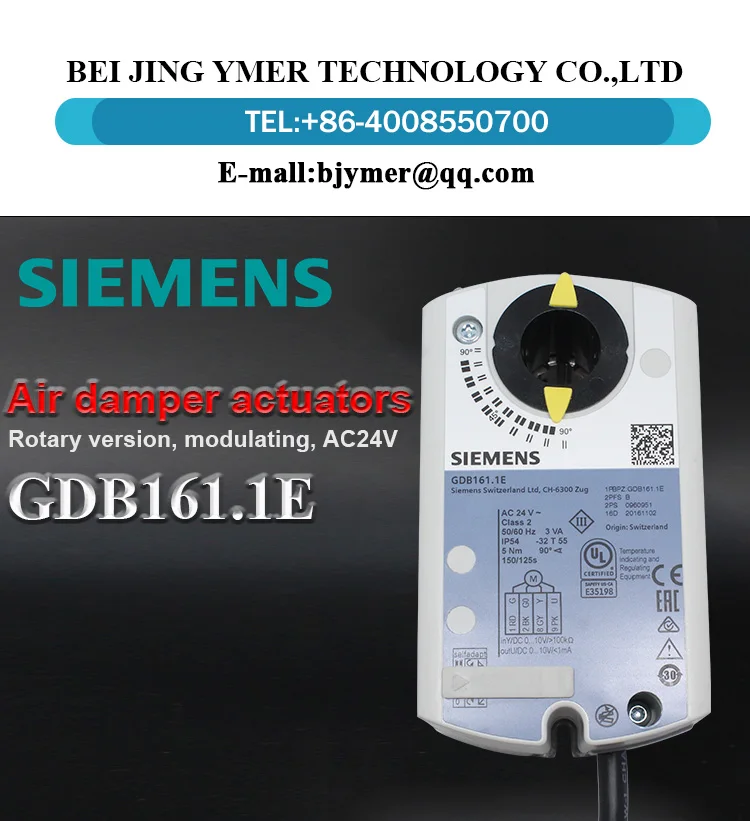

GDB161.1E

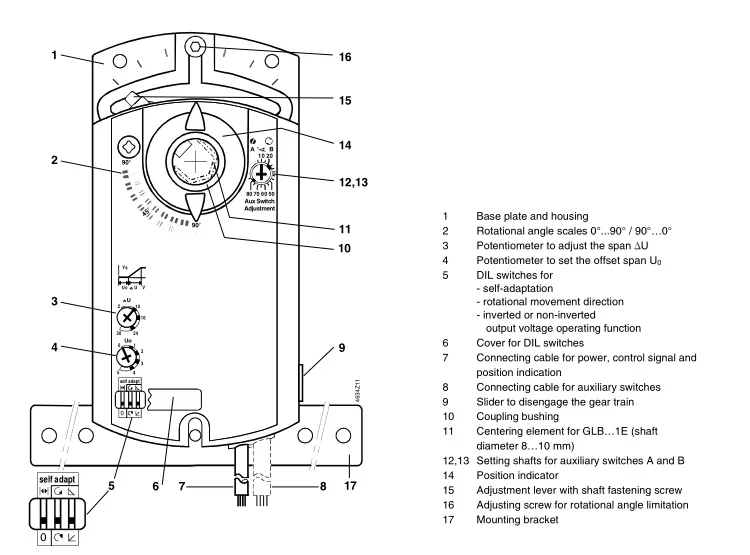

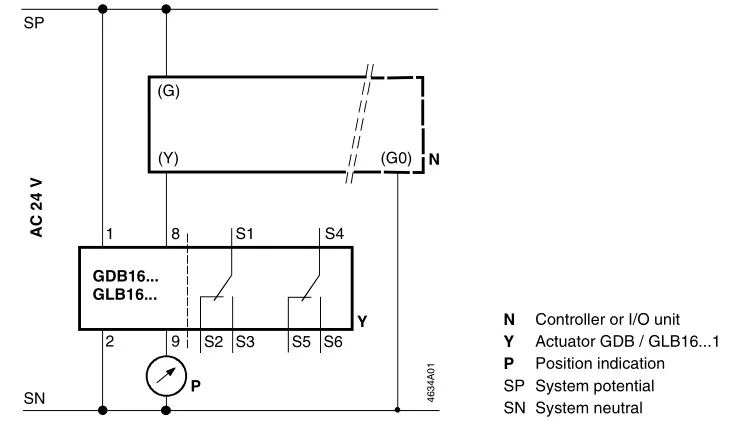

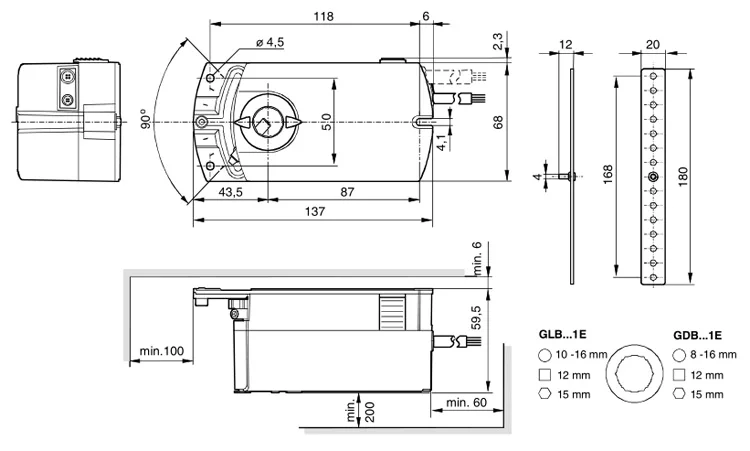

Установка и элементы управления
Технические данные
Блок питания AC24 VOperating напряжения переменного тока 24 V + 20% Предохранитель линии питания Макс. 10 А Частота 50/60 Гц Источник питания (с контрольным сигналом) 125 мА Потребляемая мощность: с контрольным сигналом 3 ва/2 Вт Холдинг 1 ВА/1 Вт
Механический данных
Высокий крутящий момент GDB16..1E Номинальный вращающий момент 5 нм Минимальный удерживающий крутящий момент (с/без рабочего напряжения)> 5 нм Максимальный крутящий момент <7 нм
Номинальный угол вращения (с индикацией положения) 90 ° Максимальный угол вращения (механическое ограничение) 95 ° ± 2 ° Время работы для номинального угла вращения 90 °, работа двигателя при 50/60 Hz150 s/125 s Время непрерывного включения двигателя на демпфере Блокировка 6 s после 24 ч каждый Направление вращения (определяется настройкой переключателя DIL) по часовой стрелке/против часовой стрелки Входной сигнал

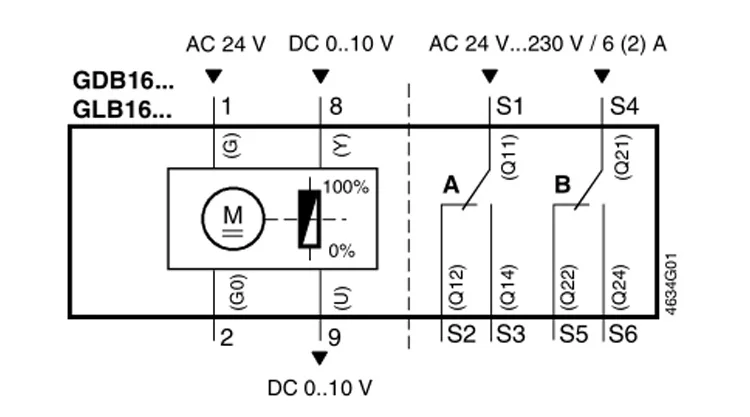

Контрольный сигнал Y
Входное напряжение (провода 8-2) DC 0… 10 в Макс. Допустимое входное напряжение постоянного тока 35 в Ограничен до 10 В постоянного тока Входное сопротивление> 100 кОм Нейтральная зона NZ (для регулируемой операционной функции) 200 мВ
