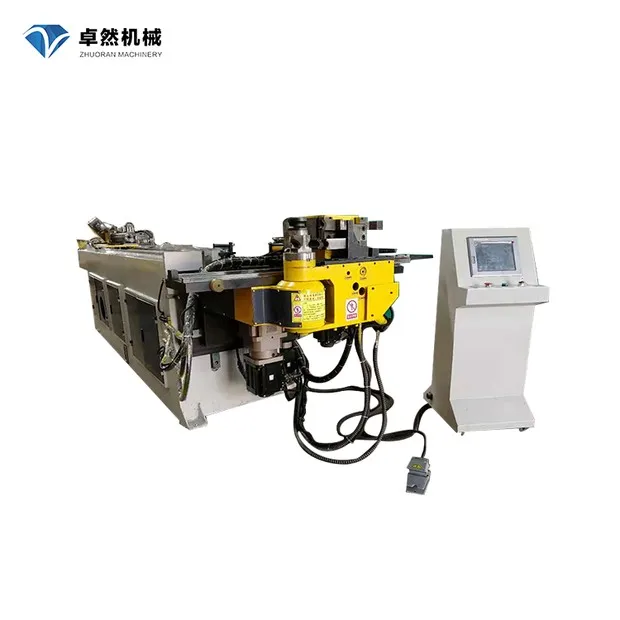

Одноголовочный 3D CNC Автоматический Гидравлический трубогибочный

Основные технические характеристики

Модели: DW50CNC-6A-3S

Примечание:

Максимальный диаметр гибки трубы × толщина стенки.

φ50mm×3mm

Труба из углеродистой стали

1,Минимальный радиус изгиба основан на диаметре трубы.

2,Максимальный радиус изгиба может быть в соответствии с В соответствии с требованиями заказчика.

3,Максимальная длина сердечника может быть в соответствии с требованиями заказчика.

Максимальный радиус изгиба.

R250mm

Минимальный радиус изгиба.

R1.5D

Максимальный угол изгиба.

190 °

Стандартная длина сердечника

3200 мм

Метод подачи

Прямая deliveryClip

Рабочая скорость

Скорость на изгиб

Макс 80 °/С

Насосно-компрессорных труб скорости

Max200°/s

Скорость подачи

Макс 1000 мм/сек.

Точность работы

Точность изгиба

±0. 1 °

Насосно-компрессорных труб точности

±0. 1 °

Для кормления Точность

±0. 1 мм

Информация режим входного сигнала

1.Координат(Х. Y. Z)
2. Рабочая соотношение цена/качество(Y. B. C)

Изгиб путь

Сервопривод изгиб

Угловой мотор сервопривода

750 w

Кормов мотор сервопривода

1kw

Серводвигатель для изменения левых и правых форм

400 w

Серводвигатель для изменения формы вверх и вниз

1.5kw

Руководство зажим мотор сервопривода

1.5kw

ИзгибМотор сервопривода

7kw

Трубопроводная арматура позволяют большого диаметра из углеродистой стали

50

Количество деталей, которые могут храниться.

500

Моторное масло питания

5.5kw

Максимальное давление в системе.

12 МПа

Машина для выбора нужного размера.

5100x1400x1400 мм

Вес машины

2700 кг
