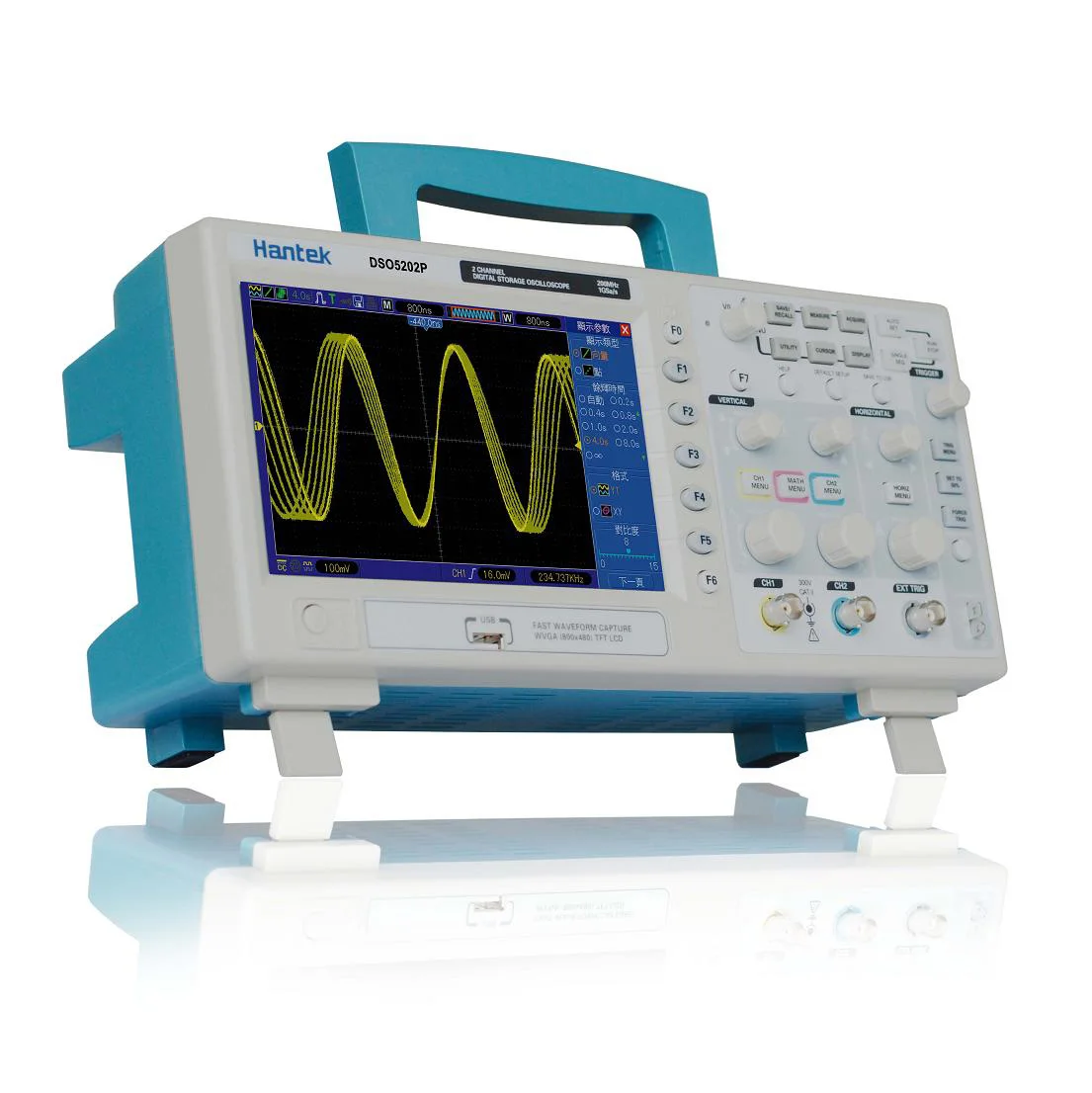

Hantek DSO5102P цифровой осциллограф Портативный 100 МГц 2 канала 1GSa/s запись Длина 40 К USB Osciloscopio осциллографы

Характеристика

  • Ширина полосы 200/100/70 МГц
  • 1 gsa/s частота выборки в реальном времени
  • Большой (7,0 дюйма) цветной дисплей, WVGA (800x480)
  • Длина записи до 40 K
  • Режим триггера: edge/pulse width/line выбор видео/Slow/overtime и т. д.
  • USB хост и подключение устройства, стандарт
  • Несколько автоматических измерений
  • Четыре Математические Функции, включая стандарт FFTs
  • Предоставляет программное обеспечение для анализа ПК в реальном времени

Параметры

МодельDSO5202PDSO5102PDSO5072P
Приобретение
Частота дискретизацииОбразец в реальном времени: 1GS/s
Эквивалентный образец: 25GS/s
Приобретение режимов
ОбычныйОбычные данные только в том случае,
Пиковое ОбнаружениеВысокочастотный и randon gith захват
СреднийСреднее значение волны, выбор 4,8, 16,32, 64128
Входы
Входы муфтаAC, DC, GND
Входные Impendance1MΩ±2%II20pF±3pF
Затухания зонда1X, 10X
Поддерживается зонд коэффициент затухания1X, 10X, 100X, 1000X
Максимальное входное напряжениеCAT I и CAT II: 300 VRMS (10 ×), категория установки;
CAT III: 150 VRMS (1 ×);
Категория установки II: отклонение при 20 дБ/десять лет выше 100 кГц до 13 в пиковый переменный ток при 3 МГц * и выше. Для несинусоидальных сигналов пиковое значение должно быть менее 450 в. Экскурсия выше 300 В должна быть менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через соединение переменного тока, должен быть ограничен 300 В. Если эти значения превышены, может возникнуть повреждение осциллографа.
По горизонтали
Образец диапазон скорости цифрового потока500 мс/с -- 1гс/с
Сигналов интерполяции(Sin x)/x
Длина записи40 K
SEC/DIV диапазон2ns/div до 80 s/div
Частота дискретизации и
Точность задержки времени		± 50 ppm (в течение любого интервала времени ≥1ms)
Офсетная печать диапазон2ns/div до 8ns/div;
(-8div x s/div) до 20 мс;		20ns/div до 80us/div; (-8div x s/div) до 40 мс;
200us/div до 80 s/div; (-8div x s/div) до 400 s
Точность измерения времени Дельта
(Полная пропускная способность)		Одиночный выстрел, нормальный режим: ± (интервал 1 образца + 100 ppm × Чтение + 0,6ns);
> 16 средних значений: ± (интервал 1 образца + 100ppm × Чтение + 0.4ns);
Интервал образца = s/div ÷ 200
Вертикальный
Разрешение по вертикали8-бит, все каналы в выборку одновременно
Диапазон местоположения2mV/div до 20mV/div, ± 400mV; 50mV/div до 200mV/div, ± 2 V
500mV/div до 2 V/div, ± 40 V 5 V/div до 10 V/div, ± с алюминиевой крышкой, 50В
Пропускная способность200 МГц100 МГц70 МГц
Время подъема на BNC (обычно)1.8ns3.5ns5ns
Математика+,-, *,/, FFT
БПФОкна: Hanning, Flatop, Rectamgular, Bartlett, Blackman;
1024 образец точка
Предел пропускной способности20 МГц
Низкочастотная характеристика (-3 дБ)≤10Hz на BNC
DC усиления точность± 3% для нормального или среднего режима приема, 10 в/div до 10 мВ/div;
± 4% для нормального или среднего режима приема, 5мв/div до 2МВ/div
Точность измерения постоянного тока,
Средний режим приобретения		Если вертикальное смещение равно нулю, и N ≥16: ± (3% × Чтение + 0,1 div + 1 мВ) выбрано только 10 мВ/div или больше;
Когда вертикальное смещение не равно нулю, и N≥16: ± [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0.2div]; добавьте 2 мВ для настроек от 2 мВ/div до 200 мВ/div; добавьте 50 мВ для настроек от 200 мВ/div до 10 В/div
Вольт повторяемости результатов измерений,
Средний режим приобретения		Дельта вольт между двумя средними уровнями сигнала ≥16, приобретенными при одинаковой настройке и условиях окружающей среды

Hantek DSO5102P Digital Oscilloscope Portable 100MHz 2Channels 1GSa/s Record Length 40K USB Osciloscopio OscilloscopesHantek DSO5102P Digital Oscilloscope Portable 100MHz 2Channels 1GSa/s Record Length 40K USB Osciloscopio OscilloscopesHantek DSO5102P Digital Oscilloscope Portable 100MHz 2Channels 1GSa/s Record Length 40K USB Osciloscopio OscilloscopesHantek DSO5102P Digital Oscilloscope Portable 100MHz 2Channels 1GSa/s Record Length 40K USB Osciloscopio OscilloscopesHantek DSO5102P Digital Oscilloscope Portable 100MHz 2Channels 1GSa/s Record Length 40K USB Osciloscopio Oscilloscopes

Hantek DSO5102P Digital Oscilloscope Portable 100MHz 2Channels 1GSa/s Record Length 40K USB Osciloscopio OscilloscopesHantek DSO5102P Digital Oscilloscope Portable 100MHz 2Channels 1GSa/s Record Length 40K USB Osciloscopio OscilloscopesHantek DSO5102P Digital Oscilloscope Portable 100MHz 2Channels 1GSa/s Record Length 40K USB Osciloscopio OscilloscopesHantek DSO5102P Digital Oscilloscope Portable 100MHz 2Channels 1GSa/s Record Length 40K USB Osciloscopio OscilloscopesHantek DSO5102P Digital Oscilloscope Portable 100MHz 2Channels 1GSa/s Record Length 40K USB Osciloscopio OscilloscopesHantek DSO5102P Digital Oscilloscope Portable 100MHz 2Channels 1GSa/s Record Length 40K USB Osciloscopio Oscilloscopes

Hantek DSO5102P Digital Oscilloscope Portable 100MHz 2Channels 1GSa/s Record Length 40K USB Osciloscopio Oscilloscopes
