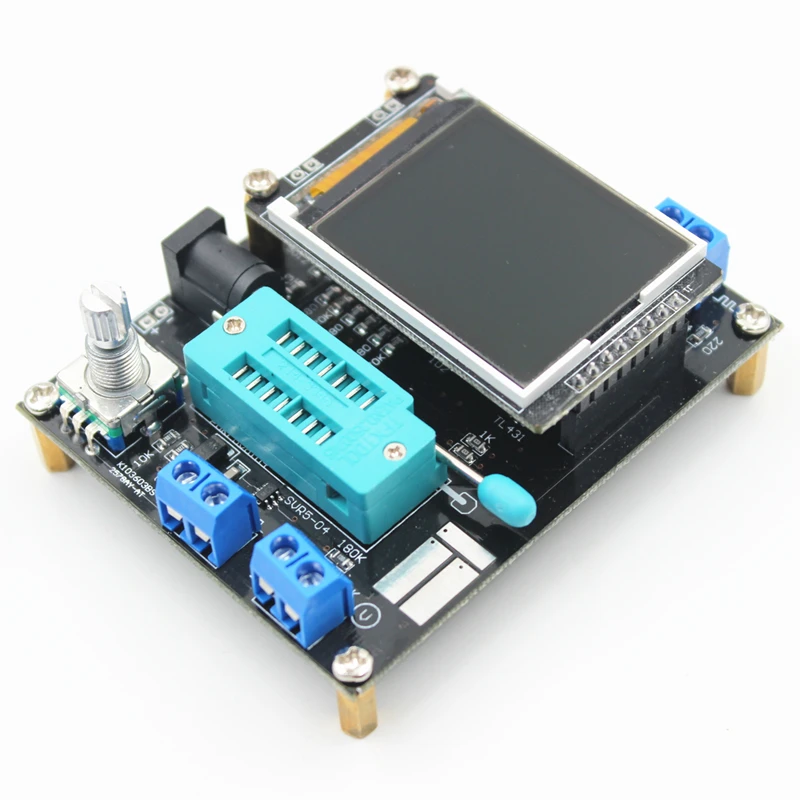

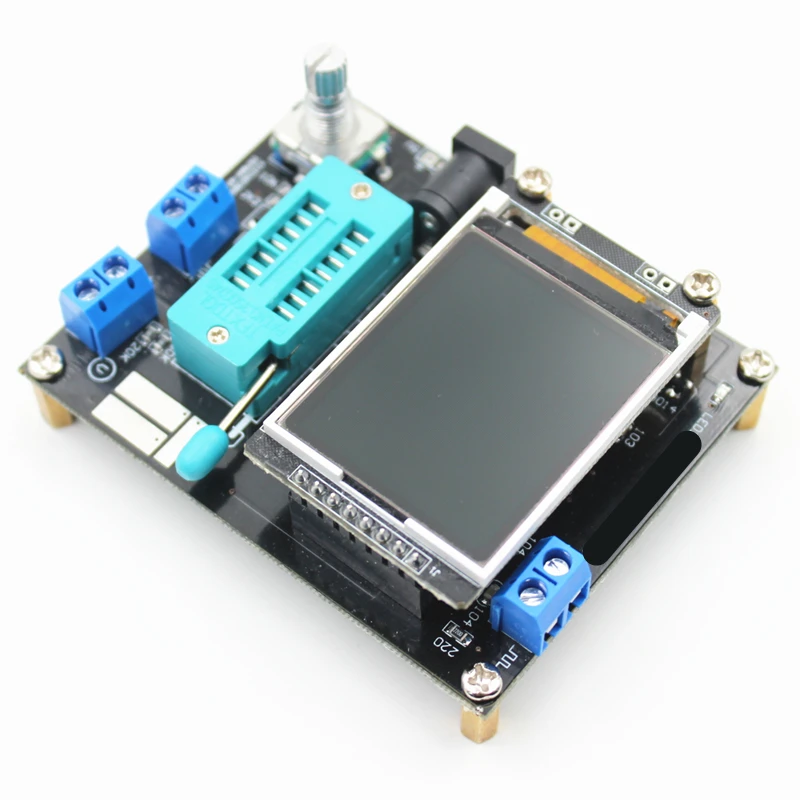

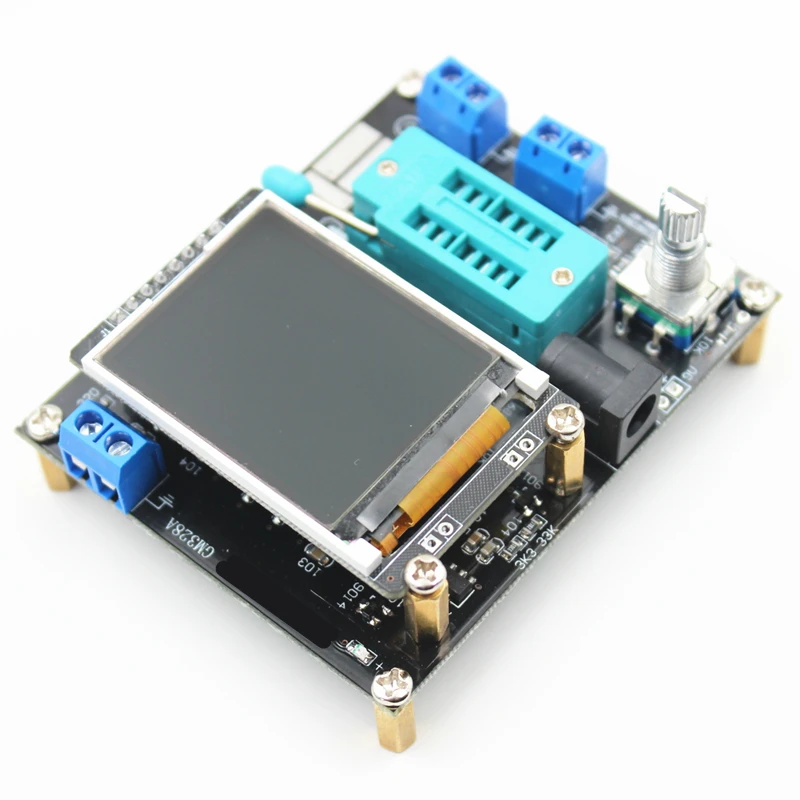

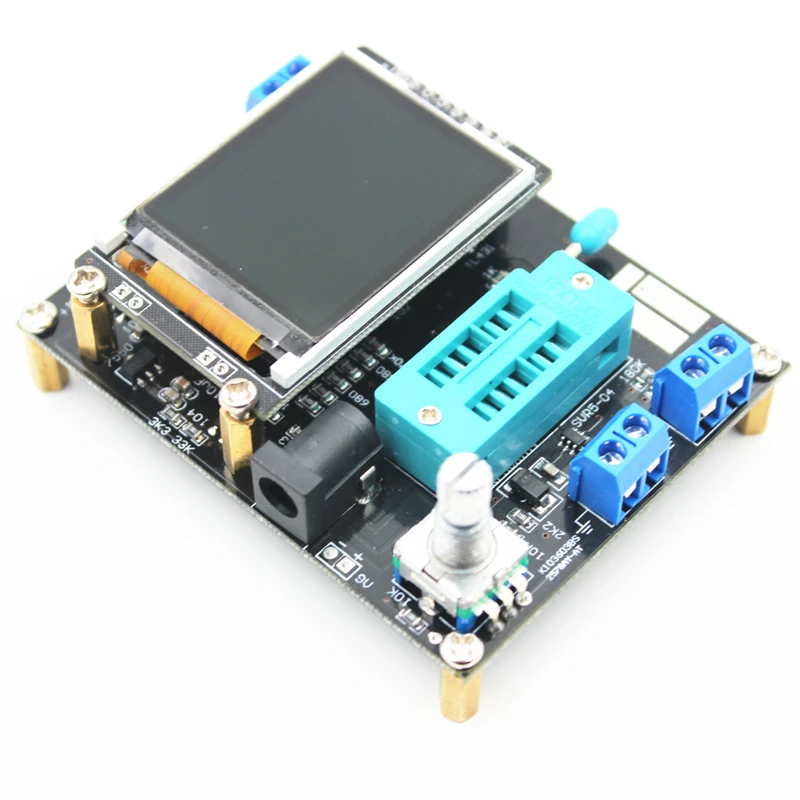

Тестер транзисторов GM328A измеритель частоты емкости диодов напряжения ШИМ генератор сигналов прямоугольной формы SMT

Описание и отзывы

Характеристики

Многофункциональный Транзистор тестер для автоматического обнаружения NPN и PNP транзисторов, FET, диодов, двойной диод, тиристор, SCR, автоматическая идентификация транзистора пинута. Он также может использоваться как квадратный сигнал и генератор PWM сигнала.

Особенности:
Цифровой ЖК-дисплей для легкого чтения, может отображать Измеренные данные и графику.
Поворотный переключатель управления, ключ измерения для удобного использования.
Основной чип является DIP, легко для электронных энтузиастов DIY или обновить основной чип.
Используйте аккумулятор 9 В (не входит в комплект), также можно использовать питание постоянного тока (6,8-12 В постоянного тока).
Автоматическое выключение, ток выключения составляет всего около 20 нс.

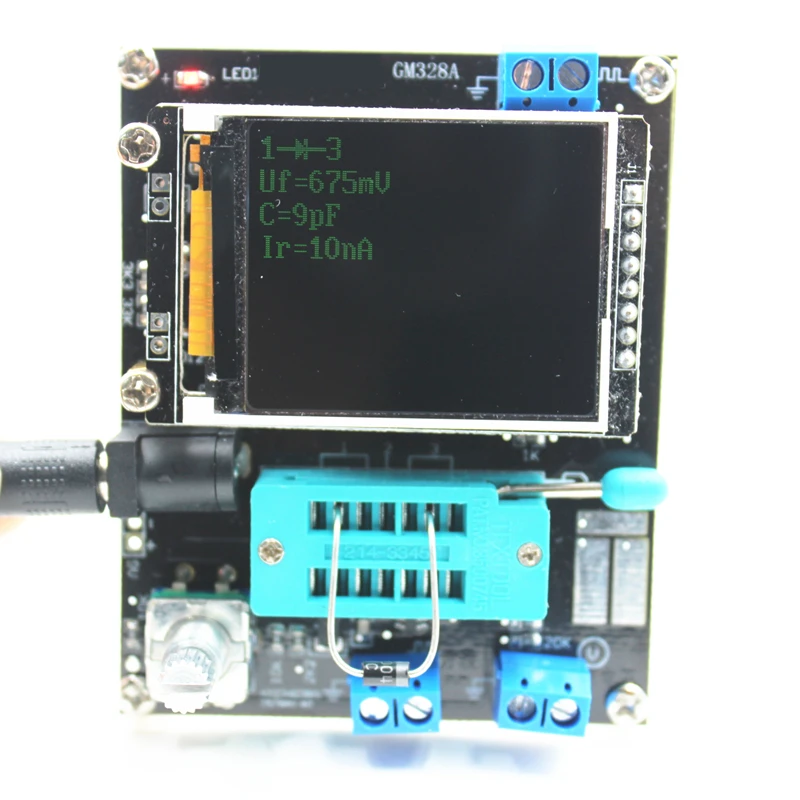

Автоматически обнаруживает NPN и PNP Транзисторы, FET, диоды, двойной диод, тиристор, SCR, автоматическая идентификация pinout транзистора.
Тест NPN и PNP транзистор общий-излучатель тока коэффициент усиления, основание-излучатель порогового напряжения, от коллектора-излучатель утечки тока.
Поддержка 2 резисторов измерения, показывает его положительное и отрицательное, на-состояние напряжения.
Измерение сопротивления Максимальное разрешение 0,01 Ом, может быть измерено до 50 мОм.
Автоматически проверяйте контакты компонента И показывайте на дисплее.
Измерьте пороговое напряжение ворот FET и емкость ворот.
Для следующего 2100Ω резистора при измерении его индуктивности диапазон измерения от 0,01 mH-20 ч.
Может использоваться как генератор сигналов и Частотомер: Частотный диапазон от 1 Гц до 2 МГц и может генерировать 1%-99% ШИМ (импульсная модуляция ширины) сигналов.

Обратите внимание:
Перед измерением емкости конденсатор должен быть разряжен, в противном случае очень вероятно повредить счетчик.

Технические характеристики:
Дисплей: 160*128 LCD
Источник питания: 1*9 В батарея (не входит в комплект); DC 6,8-12 В
• Сила тока: прибл. 30mA
Измерение сопротивления: Макс. 50 мОм
Разрешение сопротивления: 0,01 Ω

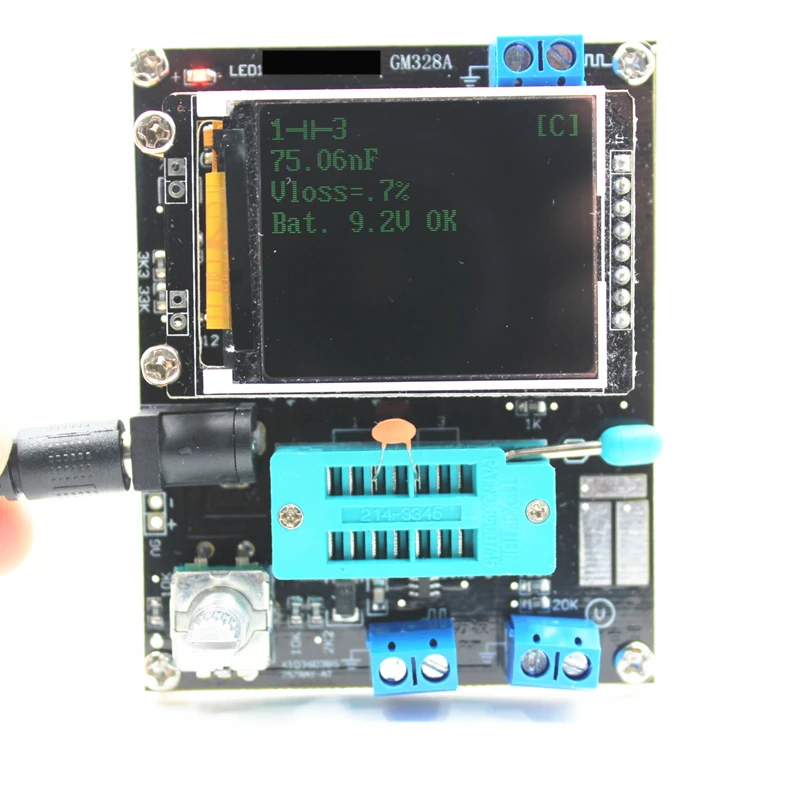

Измерение емкости: 25pF ~ 100mF
Постоянной ёмкости, универсальный конденсатор Разрешение: 1pF
Измерение напряжения постоянного тока: до 50 в
Размер экрана: 3,7*3 см/1,45 * 1.18in
Размер печатной платы: 7,8*6,2 см/3,1 * 2.44in
Вес продукта: 66 г/2,3 унций
Вес упаковки: 69 г/2,45 унций

В комплект входит:
1 * прибор для проверки транзистора

Руководство пользователя на английском и китайском языках:
Https://www.dropbox.com/s/i58od389e3ip9hd/E1821%20User%27s%20Manual.docx?dl=0
