DSO203 обновления DS213 4 канала 100 мс/с мини DSO213 Профессиональный портативный цифровой осциллограф DSO

Описание и отзывы

Характеристики

4 канальный 100 мс/с MINI Nano DSO213 DS213 Профессиональный портативный цифровой осциллограф с X1 & X10 зонд







Описание:

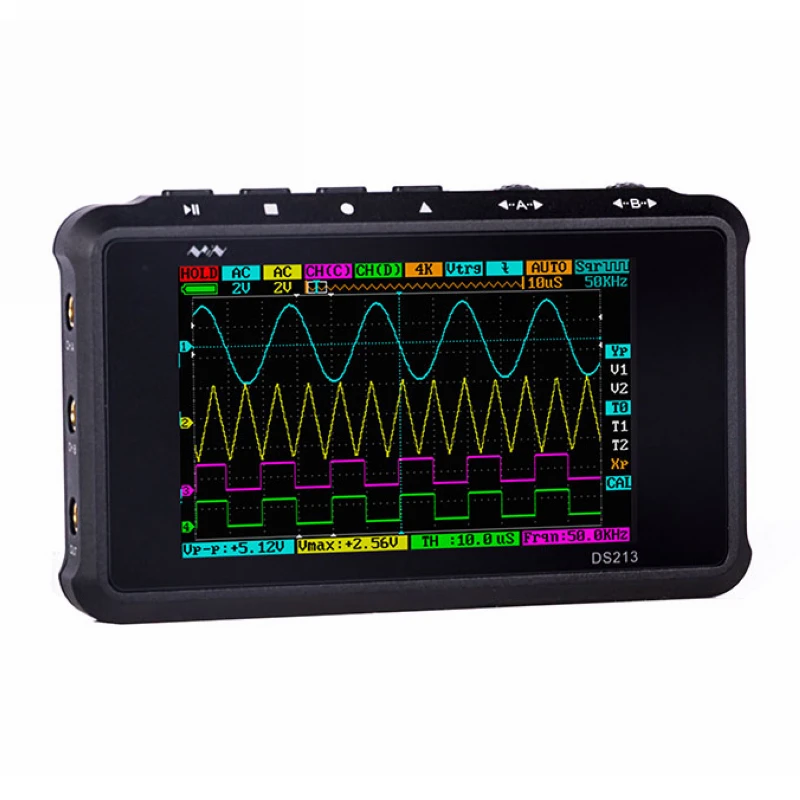

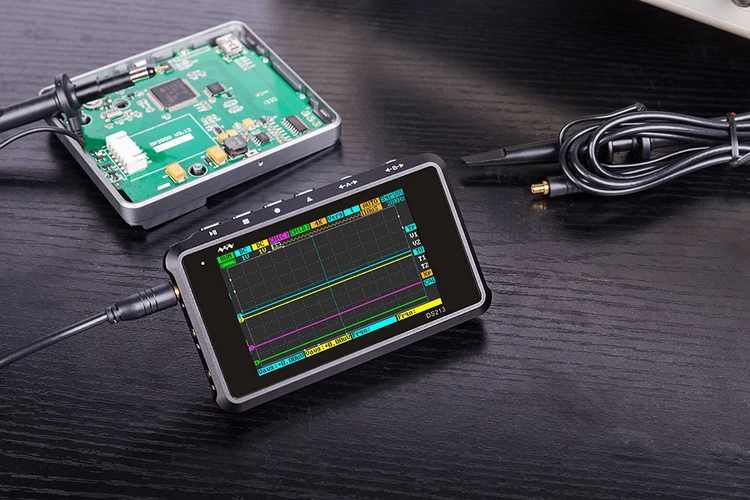

DS213 представляет собой "5-трек, 4-волновой линией» цифровой запоминающий осциллограф для общего назначения электронные инженерные задачи и базируется на ARM Cortex M3 ядро. DS213 использует FPGA, чтобы управлять внешним АЦП может повлиять и кэша данных режим. Он обеспечивает 4 применение перегородки для загрузки и обновления до 4-х никель-металл-различного применения прошивки. Он также имеет встроенный 8 Мб USB флэш-накопитель для хранения сигналов и модернизации системы прошивки. Осциллографа код прикладной уровень с открытым исходным кодом, и пользователи могут разработать осциллограф прошивкой в соответствии со своими потребностями

Особенности:
Мини-размер, легкий вес, портативный и портативный;

В ней можно хранить сигналов, что делает сигнала анализа и более эффективным;

Различные режимы ожидания, поддержка Ascend/спуск фронту сигнала, положительный/отрицательный импульсный триггер и материнскую плату триггер;

Мощные возможности для обработки сигналов, он может автоматически измеряет параметры, что и у нас напряжение, частоту и ширину импульса.

Спецификация:

Процессор: ARM Cortex M3

FIFO и управление: ПЛИС

АЦП: HWD9288-100

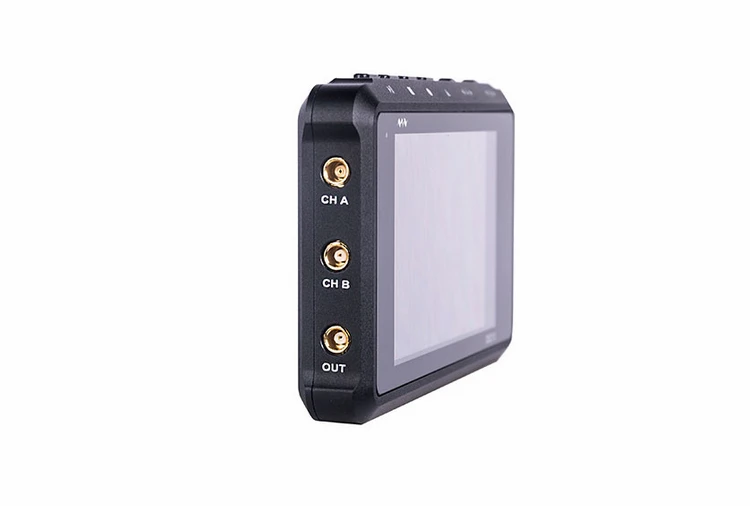

Аналоговые каналы: 2([CH_A] [CH_B])

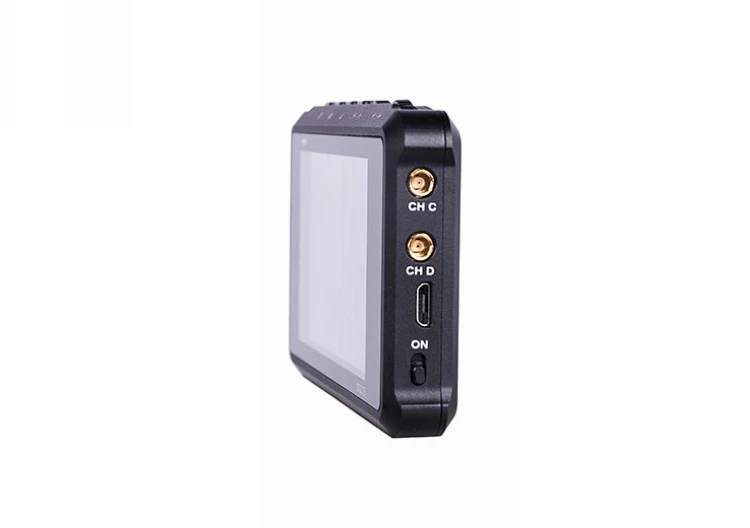

Цифровые каналы: 2([CH_C] [CH_D])

Канал: INV [CH_A], INV [CH_B] [CH_A]+[CH_B] [CH_A]-[оригинальная CH_B] [CH_C]&[CH_D] [CH_C] | [CH_D]

Чувствительность: 10 мВ-10V/div (1-2-5 шаг) (при использовании X1 зонд)

100 мВ-100V/div (1-2-5 шаг) (при использовании X10 зонд)

Разрешение по вертикали: 8 бит

Образец памяти: материал подошвы: полиуретан толщина 4 канала, 4*4K

Соединение: постоянный ток, переменный ток,

Максимальное входное напряжение: ± 40Vpp (с помощью X1 зонд)

± 400Vpp (с помощью X10 зонд)

Тип триггера: Ascend/спуск фронту сигнала режим, положительный/отрицательный импульсный триггер, материнскую плату триггер

Режим запуска: автоматический, нормальный, с переключением между дальним, медленный

Источник запуска: [CH_A] [CH_B] [CH_C] [CH_D]

Источник сигнала: квадратная волна: 10 Гц до 8 МГц, в общей сложности 20 смены и 3 Vpp источника сигнала;

Синус», «обруч», «Треугольник»/пилообразный сигнал: 10 Гц до 20 МГц, в общем 11 смены и 3 Vpp источника сигнала

Хранение: Встроенный 8 м USB диск

Типы файлов: BMP, буф, КСВ

Автоматическое Измерение типов: последовательность сигналов/цикл/скважность, максимальное напряжение/виртуального значения/максимальное значение/мин значение/Средняя скорость

Измерение курсора: временные параметры, амплитуда соотношение цена/качество

Режимов отображения: 4 линии волны: строка 1: [CH_A], скрыть

Линия 2: [CH_B], скрыть

Линия 3: [CH_C], REC_1, REC _ 2, REC _ 3, REC _ 4 скрыть

Линия 4: [CH_D] [CH_A]+[CH_B] [CH_A]-[оригинальная CH_B] [CH_C]&[CH_D] [CH_C] | [CH_D], скрыть

Отбора проб режим: в режиме реального времени для отбора проб

Частота дискретизации: 100 м Sa/s

Батарея: 1000 мАч

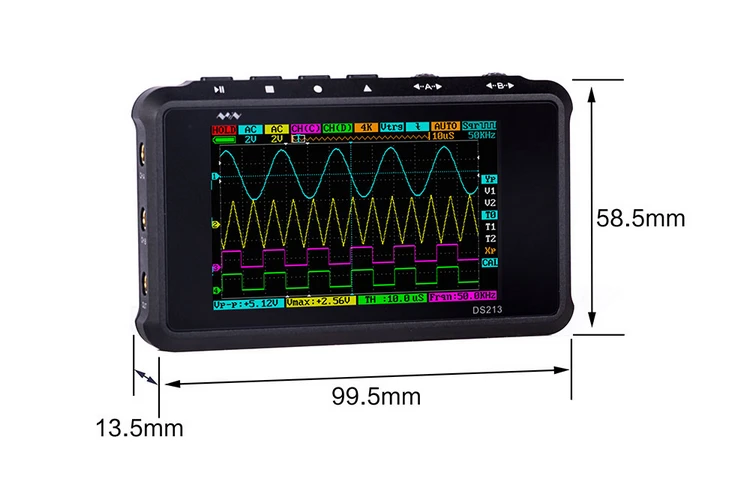

Размер: 99,5 мм x 58,5 мм x 13,5 мм

Вес: 129 г (с аккумулятором)

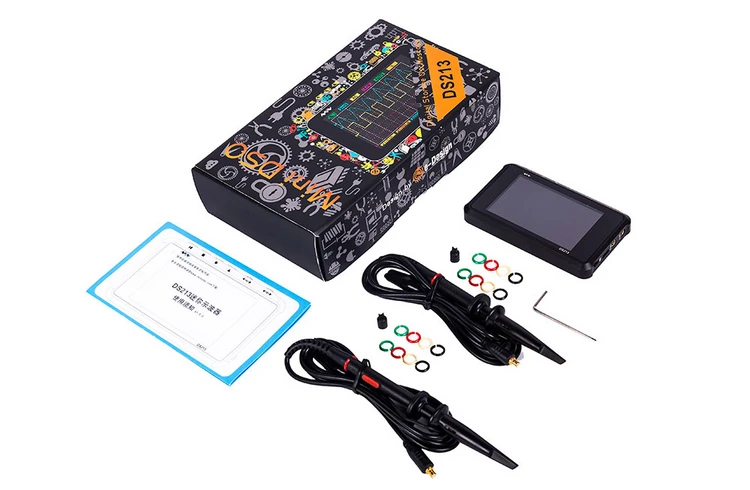

Посылка включает в себя:

1 x DS213 цифровой осциллограф
1 x X10 зонд
1 x X1 зонд
USB кабель (1 шт.);
1 х Отвертка
1 x чехол сумка
Руководство пользователя (1 шт.)
