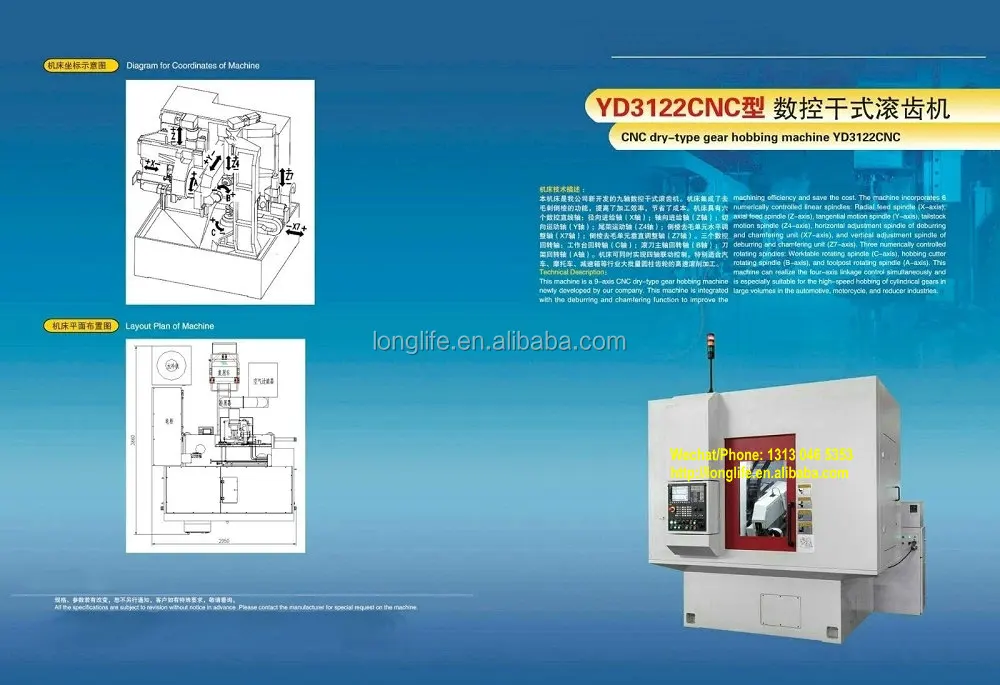

YD3122 высокоскоростная машина для сухой резки с

Основные технические характеристики

Блок

Данных

Макс. Диаметр рабочей части

Мм

220

Макс. Модуль

Мм

4

Макс. Ширина обработки

Мм

200

Спиральный угол спиральных зубчатых колес, которые будут обработаны

°

± 45

Максимальный диаметр варочной панели

Мм

100

Максимальная длина варочной панели

Мм

200

Макс. Осевое перемещение варочной панели

Мм

200

Горизонтальное расстояние от центра варочной панели до центра стола

Мм

35 ~ 175

Вертикальное расстояние от центра варочной панели до поверхности стола

Мм

80 ~ 430

Диаметр рабочего стола

Мм

160

Диаметр отверстия рабочего стола

Мм

63

Расстояние от поверхности стола до дна кровати

Мм

1015

Расстояние от склада до поверхности стола

Мм

360 ~ 710

Спецификация движения

Диапазон скорости шпинделя варочной панели (b-ось)

Об/мин

1 ~ 2700

Диапазон скорости рабочего стола (c-ось)

Об/мин

1 ~ 400

Быстрая скорость радиального направления (ось X)

Мм/мин

20000

Тангенциальная скорость движения (ось Y)

Мм/мин

10000

Быстрая скорость осевого направления (ось Z)

Мм/мин

7000

CNC control

Siemens 828D

Суммарная мощность моторов

КВт

52,14

Размер машины

Мм

2950x3860x2670

Вес машины

Сом

9000
