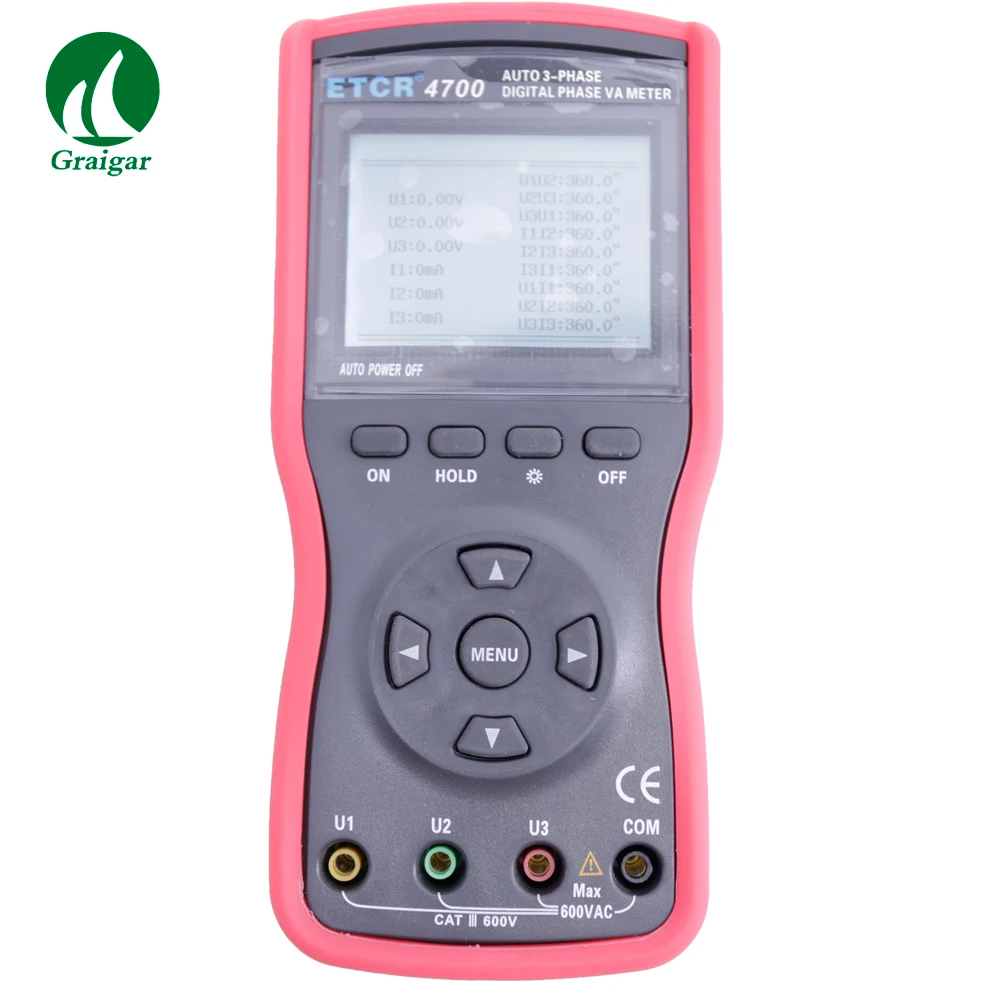

ETCR4700Three Phase Digital Phase Volt-Ampere Meter-это хорошо разработанный полностью автоматический, многофункциональный, цифровой, Интеллектуальный метр, специально разработанный для полевого тестирования, отличающийся высокой точностью, высокой стабильностью, низкое энергопотребление, легкость в использовании и так далее. Он может непосредственно измерять напряжение переменного тока и ток переменного тока, не открывая измеренную цепь, фазы между тремя напряжениями, тремя токами и фазой между напряжением и током; кроме того, коэффициент мощности и мощность цепи могут быть опосредованно измерены, он также может быть использован для различения трехфазной последовательности, группы проводов трансформатора, Индуктивные и емкостные цепи, тест второй цепи и шины дифференциальные системы защиты, прочтите фазовое отношение между CTs дифференциальной защиты, проверьте правильность проводки счетчика, ремонтные линии и оборудование и т. д.

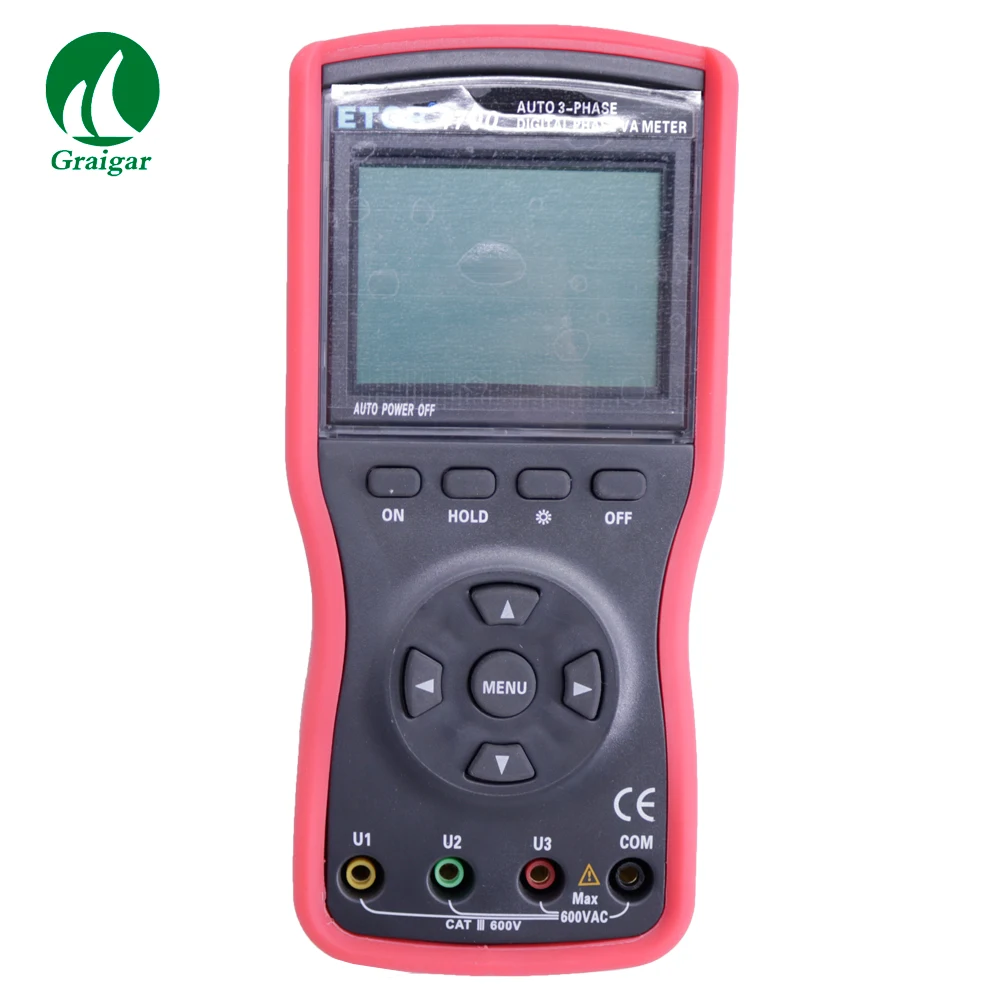

Трехфазный цифровой вольтметр ETCR4700 имеет хорошо спроектированную форму корпуса, изготовленную из новейшего материала, крепится с виброзащитой, нескользящей, высокой изоляционной оболочкой, имеет 240dots×160dots ЖК-экран, все тестовые данные отображаются на экране одновременно, векторная схема индикации, и выглядит изысканно и комфортно. Измеритель оснащен интерфейсом USB-RS232, может хранить 1500 наборов данных, через системное программное обеспечение загружать сохраненные данные на компьютер, внедряя онлайн мониторинг в реальном времени и исторические запросы, динамический дисплей. Можно читать, сохранять, сообщать, печатать данные истории и т. д.
Трехфазный цифровой вольтметр ETCR4700 (Интеллектуальный трехфазный цифровой вольтметр) относится к электроэнергетике, нефтяной химической промышленности, металлургии, железной дороге и метеорологии, промышленные и горнодобывающие предприятия, научно-исследовательские учреждения, измерительный сектор и так далее. Особенно для системы выставления счетов за электричество и релейной системы защиты.
Измеренный провод приблизительно в геометрическом центре зажима
2. Внутренняя погрешность и показатели производительности в основных условиях
Категория
Диапазон измерений
Разрешение
Погрешностью
Стабилизатор напряжения
AC 0,0 В ~ 600 в
0,01 V
± (1.5% rdg + 5dgt)
В настоящее время
AC 0mA ~ 400A
1mA
± (1.5% rdg + 5dgt)
Фазы
0,0 ° ~ 360 °
0,1 °
±3°
Активная мощность
0.0W ~ 240kW
0,1 W
± (3% rdg + 5dgt)
Реактивной мощности
0.0VAR ~ 240 Квар
0.1VAR
± (3% rdg + 5dgt)
Полная мощность
0.0VA ~ 240kVA
0.1VA
± (3% rdg + 5dgt)
Частота
45 Гц ~ 65 Гц
0,01 Гц
± (2% rdg + 5dgt)
Коэффициент мощности
-1 ~ + 1
0,001
±0. 03
3. ОБЩАЯ СПЕЦИФИКАЦИЯ
Функция
Одновременное измерение трехфазного переменного напряжения, тока, фазы между напряжением, фазы между током, фазы между напряжением и током, частоты, последовательности фаз, активной мощности, реактивной мощности, видимой мощности, коэффициент мощности, векторная сумма тока, различная группа проводки трансформатора, индуктивные и емкостные цепи, Тест второй цепи и шины дифференциальные системы защиты, прочтите фазовое отношение между CTs дифференциальной защиты, проверьте метр проводки справа, ремонтные линии и оборудование и т. д.

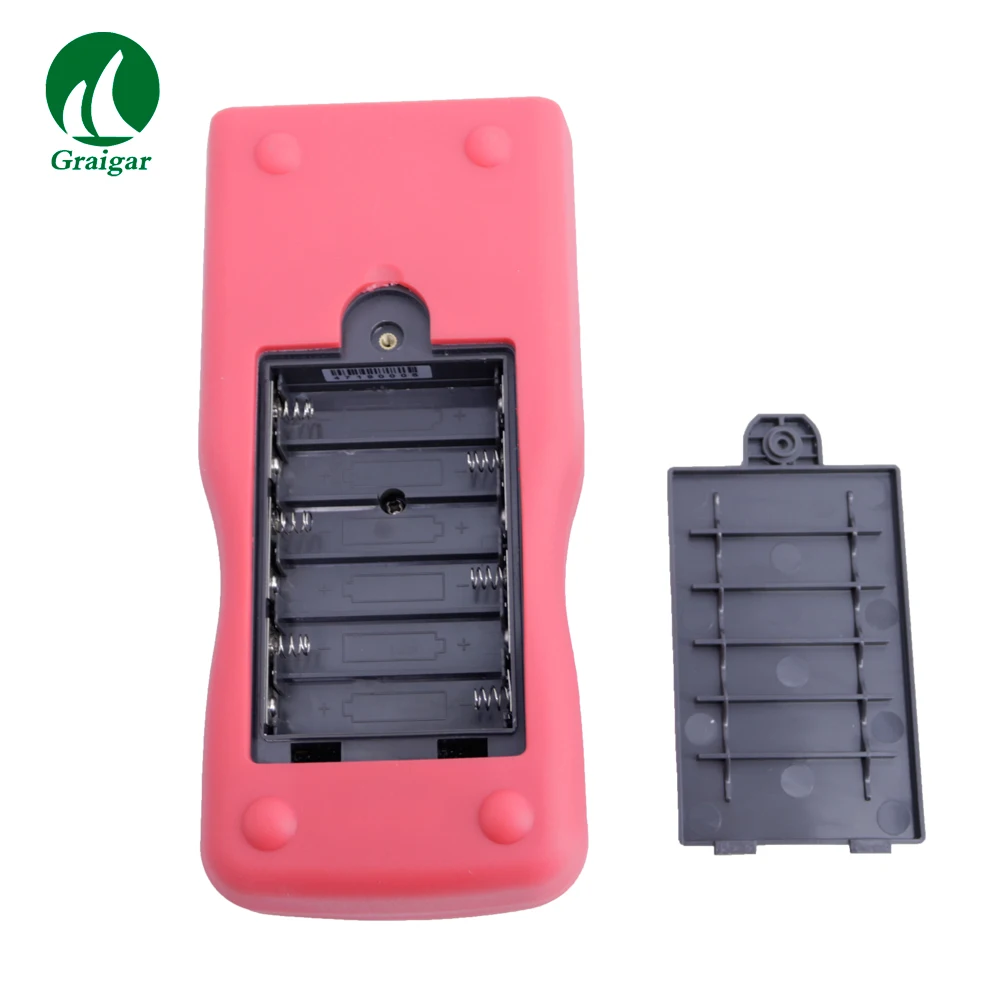

Мощность
Щелочные батареи DC9V (1,5 в LR6×6)
Расход
Около 80 мА в большинстве случаев с включенной подсветкой, батарея работает непрерывно около 10 часов
Около 5 мА с отключенной подсветкой, батарея работает непрерывно около 16 часов

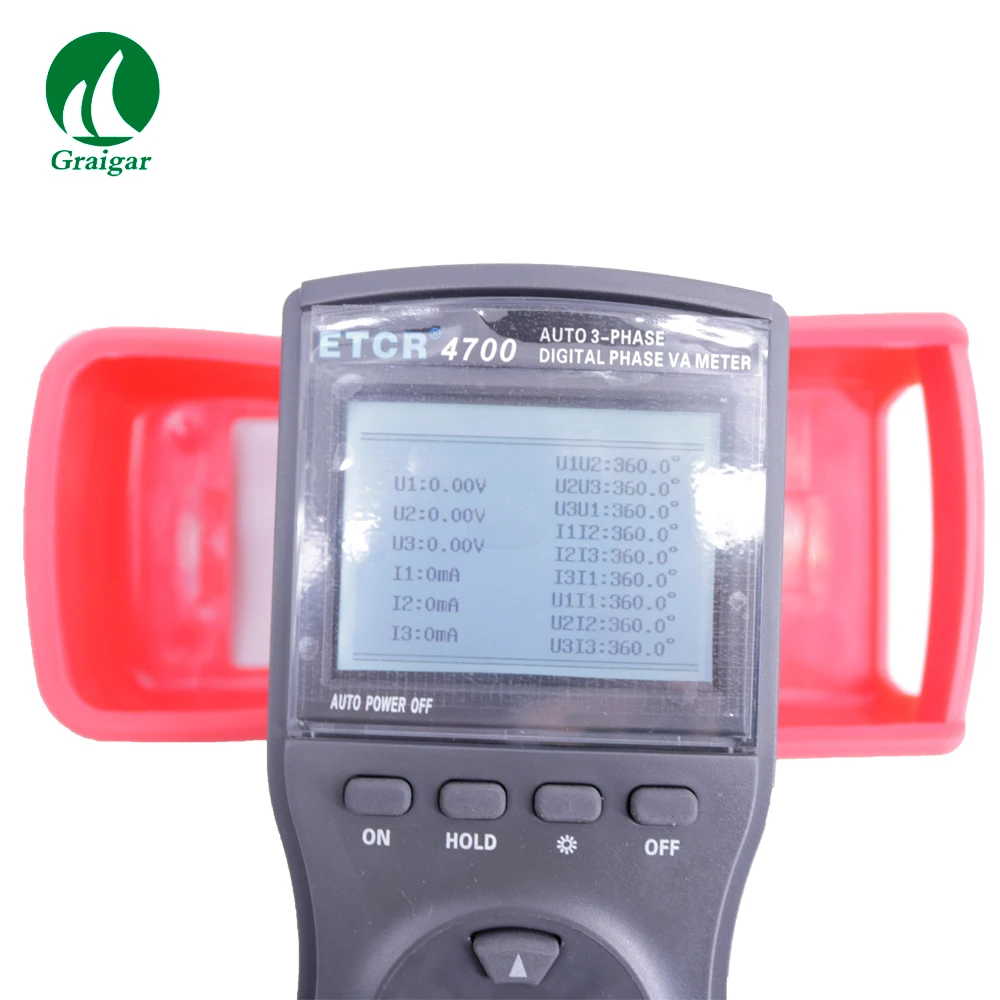

Режим отображения
ЖК-дисплей, 240dots×160dots
Прибор для измерения размера
Длина, ширина, высота: 196 мм × 92 мм × 54 мм

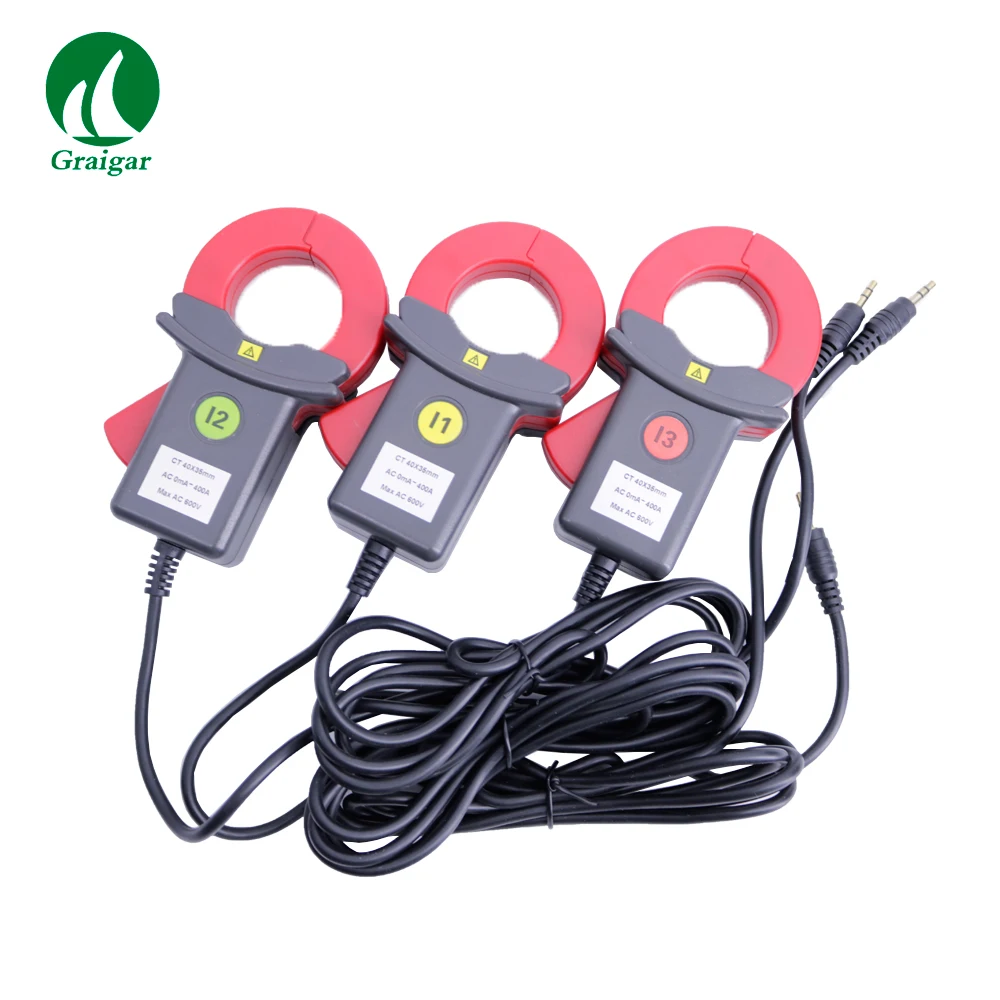

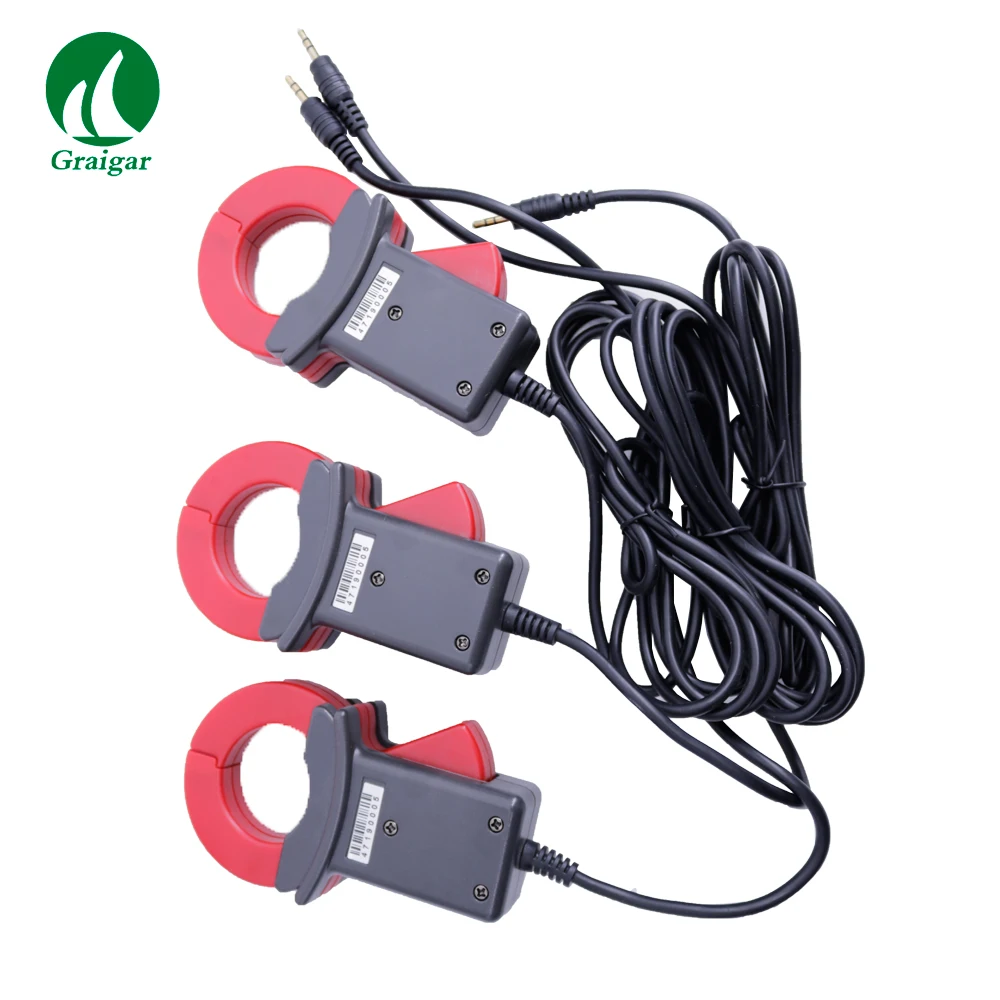

Размер зажима
Круглый токовый зажим: 35 мм × 40 мм
Диапазон измерений
(Автоматическое переключение)
Напряжение переменного тока: 0,00 в ~ 600 В (автоматическое переключение)
Ток переменного тока: 0 мА ~ 400 А (автоматическое переключение)
Фаза: 0 ~ 360 °
Частота: 45,00 Гц ~ 65,00 Гц
Активная мощность: 0 Вт ~ 240 кВт
Реактивная мощность: 0вт ~ 240 Квар
Видимая мощность: 0 Вт ~ 240 кВА
Коэффициент мощности:-1 ~ + 1
Текущая векторная сумма: 0A ~ 1200A
Разрешение
Напряжение: 0,01 В переменного тока
• Сила тока: AC 1mA
Трехфазный: 0,1 °
Частота: 0,01 Гц
Активная мощность: 0,1 Вт
Реактивной мощности: 0.1VAR
Полная мощность: 0.1VA
Коэффициент мощности: 0,001
Сумма вектора тока: 0.1A
Чередования фаз
Положительная Фаза: U1, U2, U3 или I1, I2, I3 курсоры мигают в порядке слева направо
Отрицательная Фаза: U1, U2, U3 или I1, I2, I3 курсоры мигают для того, чтобы справа налево
SampleRate
Около 2 раз в секунду
Удержания данных
ПрессУдерживайтеКлюч для хранения данных"DH"Символ
Хранение данных
500 наборы для ухода за кожей

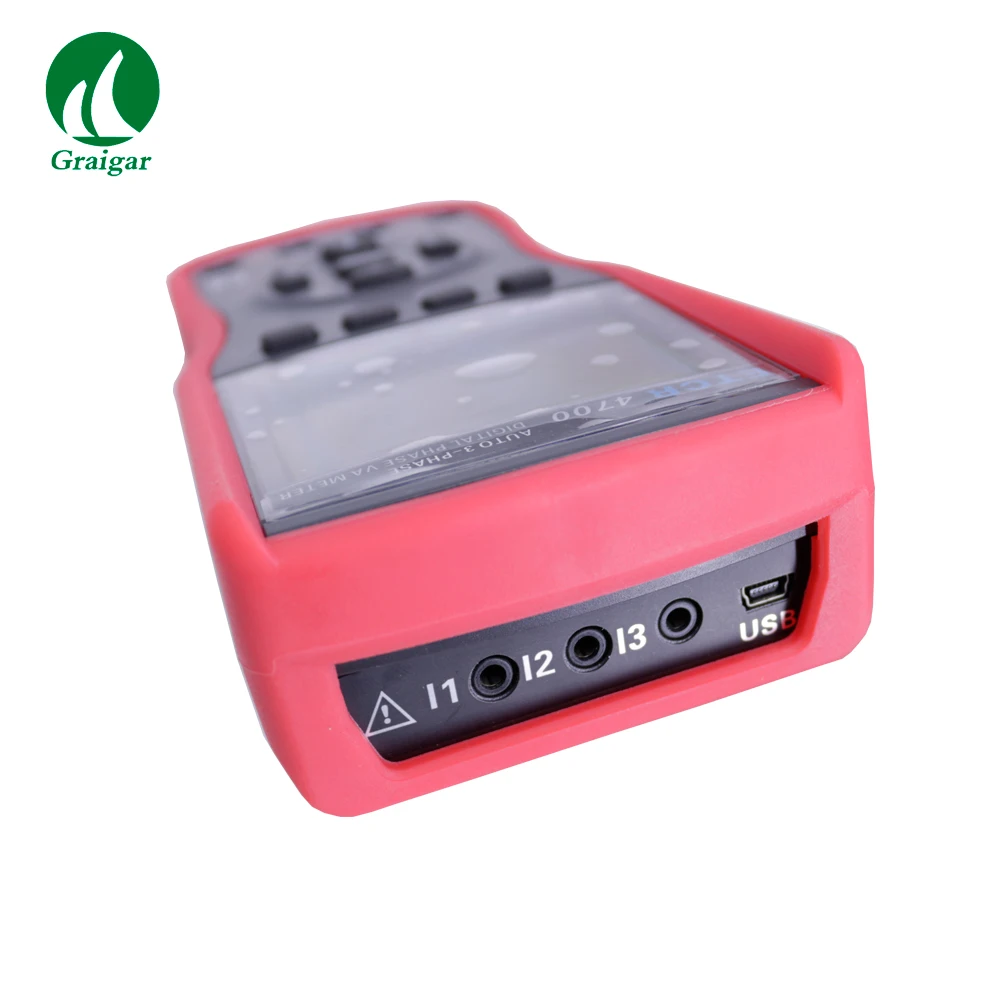

RS232 интерфейс
USB-RS232 интерфейс, загрузка данных на компьютер для анализа и управления
Автоматическое отключение
Автоматическое отключение примерно через 15 минут после запуска, чтобы уменьшить потребление батареи
Подсветка
Подходит для темного места и ночного использования
Обнаружение напряжения
Символ низкого заряда батареи «» напоминает о замене батареи, когда напряжение батареи падает ниже 7,2 В.
Вес
Основной блок около 550 г (с батареей), acuminate токовый зажим около 170g×3, Круглый токовый зажим около 185g×3, тестовая линия около 250 г
Тестовая линейка; Длина
1,5 м
Токовые клещи длина
2 м× & phi; 5 мм
Рабочая температура и влажность
-10℃-40 по европейскому стандарту℃; Ниже 80% Rh
Температура и влажность при хранении
-10℃~ 60℃; Ниже 70% Rh
Входное Полное сопротивление
Испытательное напряжение входное напряжение составляет 2 МОм
Выдерживаемое Напряжение
Выдерживает 1000 В/50 Гц синусоидальное напряжение переменного тока в течение 1 минуты между измерительными линиями и корпусом; выдерживает 500 В/50 Гц синусоидальное напряжение переменного тока в течение 1 минуты между двумя входами напряжения
Изоляция
≥100 МОМ между измерительными линиями и корпусом или между двумя входами напряжения

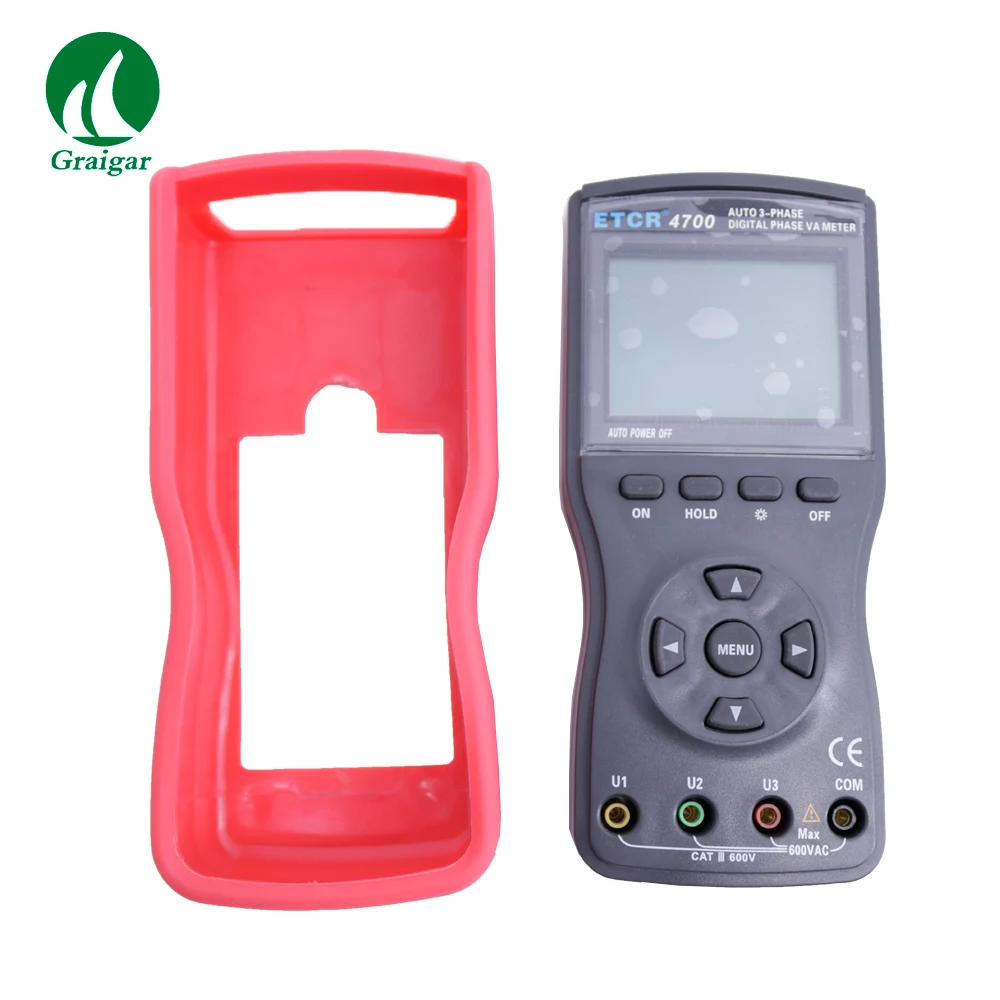

Структура
Двойная изоляция, с изоляцией вибростойкая оболочка
SafetySpecifications
IEC61010-1 кошкаⅢ600 В, IEC61010-031, IEC61326, 2 класса загрязнения

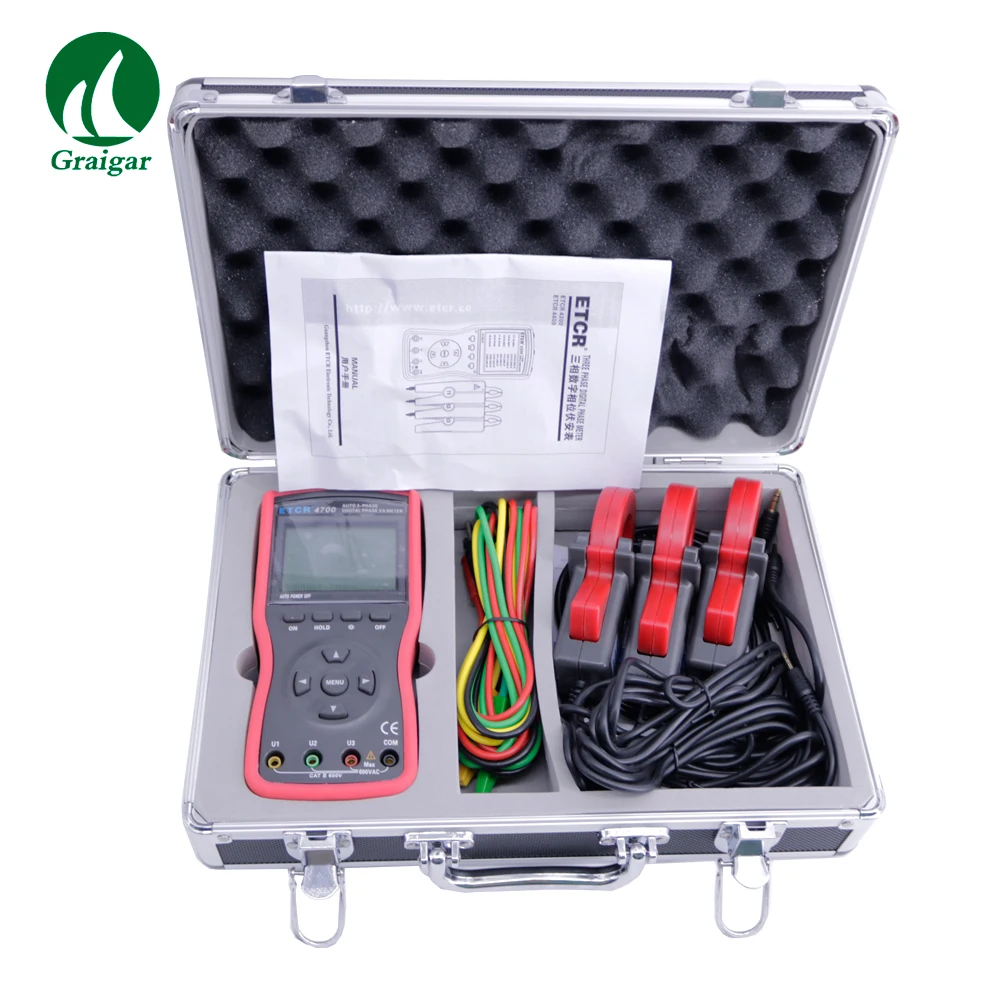

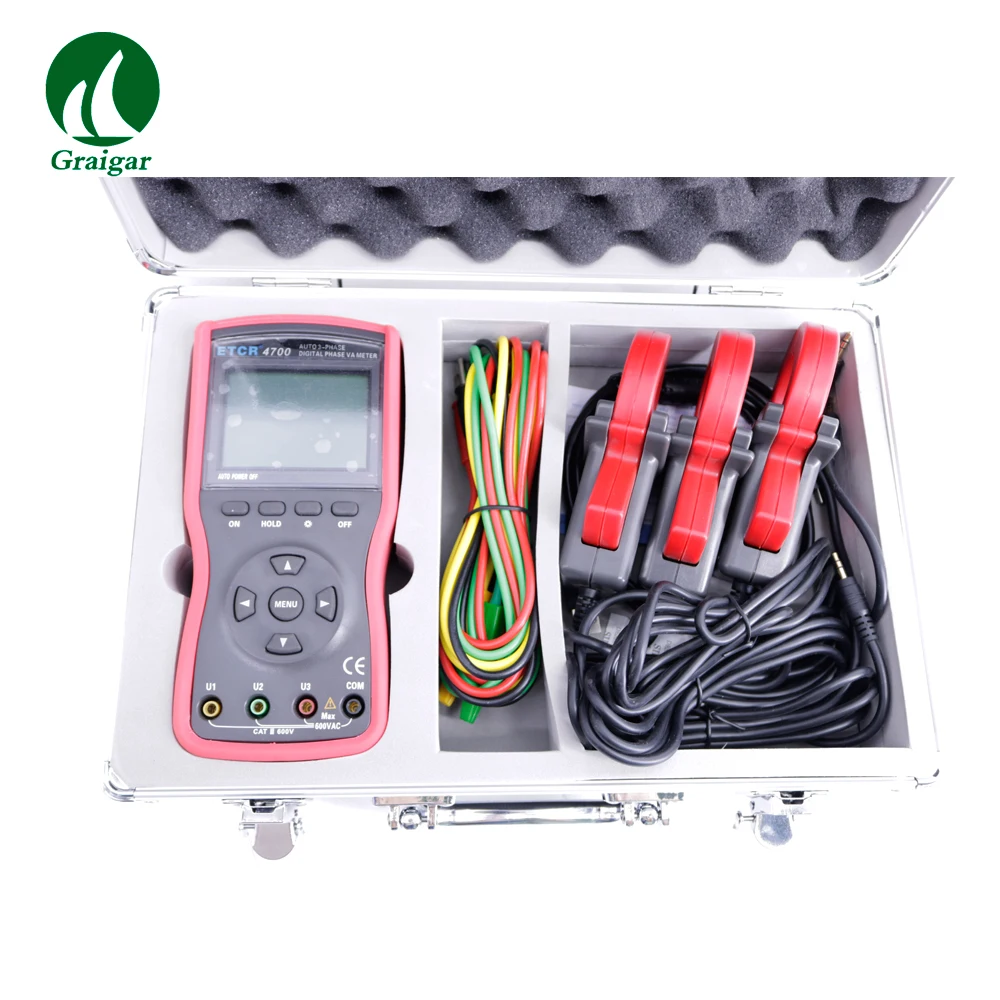

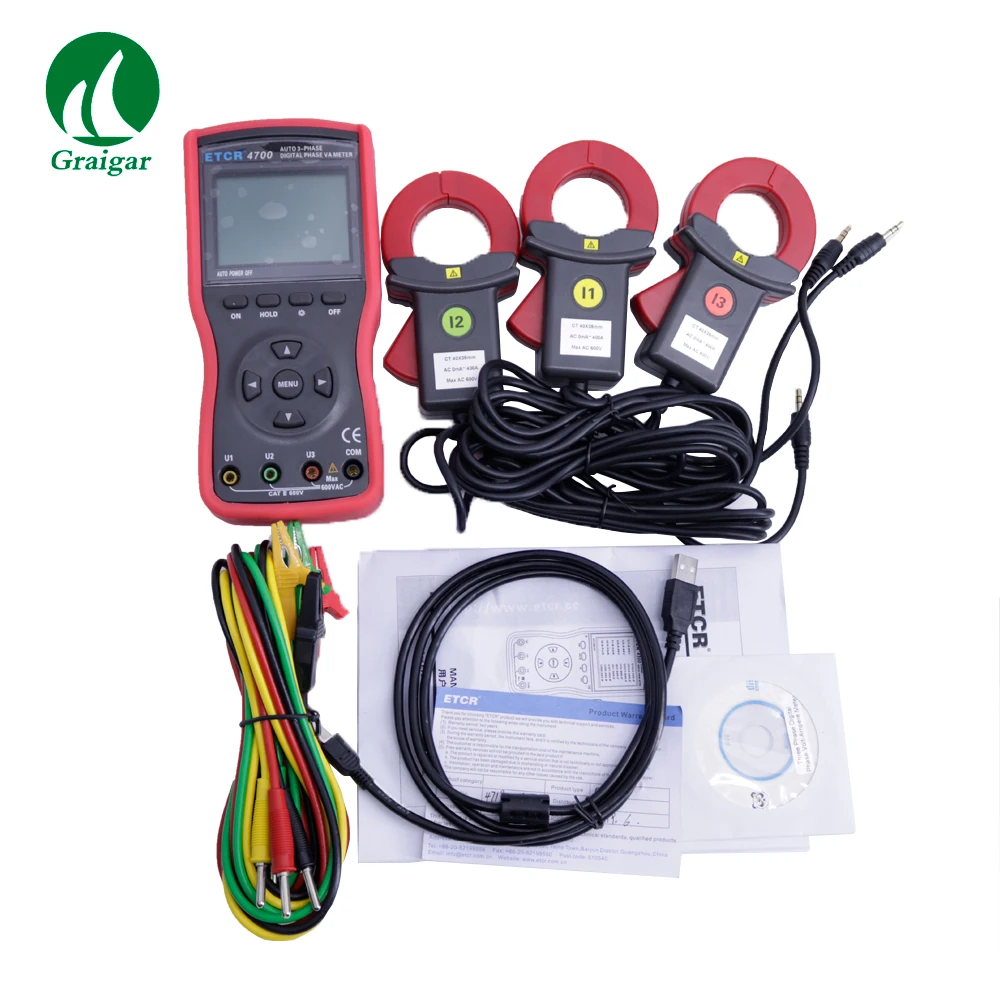

Аксессуары
Основной блок: 1 шт.; измерительная коробка: 1 шт.; токовый зажим: 3 шт.; тестовая линия: 4 шт. (желтый, зеленый, красный, черный); RS232 линия передачи данных: 1 шт.; диск: 1 шт.; Руководство пользователя: 1 шт.; Гарантия: 1 шт.; Сертификация: 1 шт. Карта
