Параметры

Модель

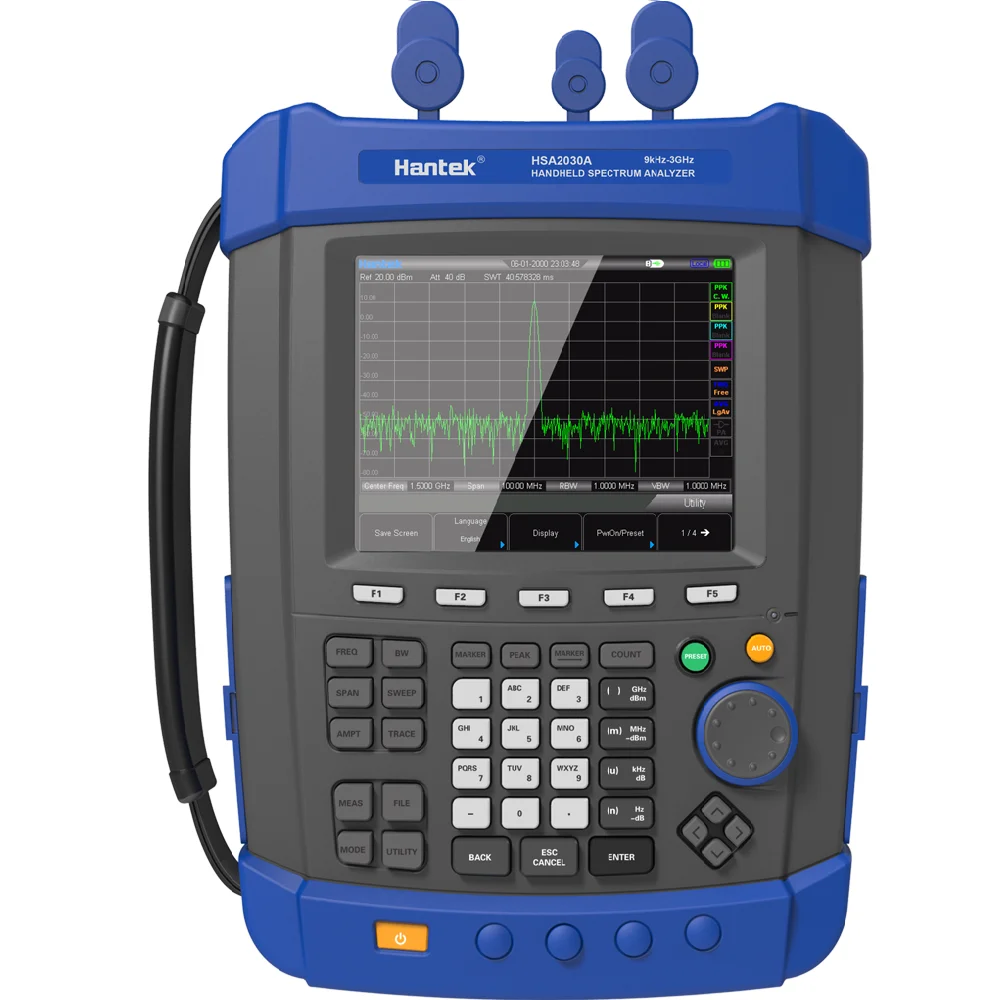

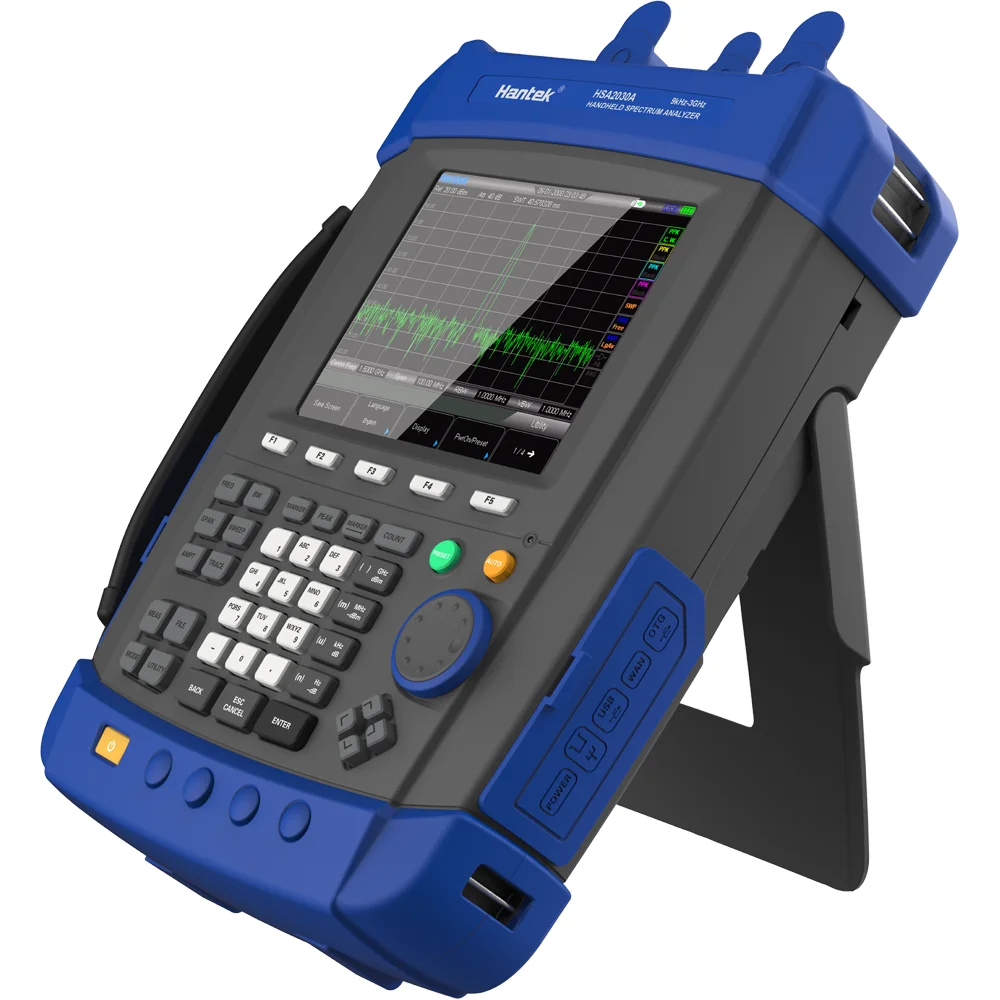

HSA2030A

HSA2030B

Частота

Частотный диапазон

9 кГц ~ 3,2 ГГц переменного тока

9 кГц ~ 3,2 ГГц переменного тока в сочетании 5 м ~ 3,2 ГГц TG

Частота Разрешение

1гц

Частота

10 МГц

Частота точность считывания

± (Индикация частоты * контрольная погрешность частоты + 1% * span + 20% RBW + разрешение маркера + 1 Гц)

Внутренний 10 МГц ссылка

Точность

Скорость старения

± 1ppm/год(0℃~ 50℃,Данная ссылка 25℃)

Стабильность температуры

± 1ppm/год

Маркер разрешение

(Диапазон частот)/(количество точек развертки-1)

Разрешение пропускная способность(RBW)

-3dB Пропускная способность

От 10 Гц до 1 МГц,1-3-10 последовательности

Точность

± 5% RBW = 10 Гц ~ 1 МГц Номинальная мощность

Разрешение фильтр коэффициент геометрической формы

<5:1 Номинальная мощность

Ширина полосы видеочастот(VBW)

-3dB Пропускная способность

От 1 Гц до 1 МГц,1-3-10 последовательности

Точность

± 10% вбм = 1 Гц ~ 1 МГц Номинальная

Отображаемый средний уровень шума (Нормализованного to1Hz)

9 K ~ 1 МГц

Предусилитель off

-108dBm,Типичные-127dBm

1 МГц ~ 10 МГц

-128dBm,Типичные-146dBm

10 ~ 500 МГц

-142dBm,Типичные-146dBm

500 МГц ~ 2,5 ГГц

-141dBm,Типичные-145dBm

2,5 ГГц ~ 3,2 ГГц

-140dBm,Типичные-144dBm

9 K ~ 1 МГц

Предусилитель на

-131dBm,Типичные-150dBm

1 МГц ~ 10 МГц

-148dBm,Типичные-163dBm

10 ~ 500 МГц

-161dBm,Типичные-164dBm

500 МГц ~ 2,5 ГГц

-159dBm,Типичные-162dBm

2,5 ГГц ~ 3,2 ГГц

-158dBm,Типичные-161dBm

Боковая полоса (SSB) Фазовый шум

Перевозчик офсетная печать (20℃~

30℃,500 МГц

Центральная частота)

10 K

<-92 дбк/Гц, типичный-95 дбк/Гц

30К

<-93 дбк/Гц, типичный-96 дбк/Гц

100 K

<-95 дбк/Гц, типичный-97 дбк/Гц

1 МГц

<-117 дбк/Гц, типичный-119 дбк/Гц

Время развертки

Диапазон

Срок службы> 100 Гц

2 мс до 1000 с

Срок службы= 0 Гц

600ns до 200 s

Режим развертки

Непрерывная, с переключением между дальним

Источник запуска

Бесплатный Запуск; видео; внешний

Триггер на танкетке

Выбираемый положительный или отрицательный край

Задержка запуска

Срок службы= 0 Гц

± 12 мс до ± 12 с Номинальная

Счетчик частоты

Счетчик разрешение

1гц

Точность

± (Частота маркера × эталонная неопределенность частоты + разрешение счетчика)

Отображение уровня диапазон

Журнал масштаба и единицы измерения

От 1 до 10 дБ/делений в 1, 2, 5, 10 дБ шагов, 10 делений отображается

Линейная шкала и единицы измерения

От 0 до 100%,10 отделов отображается

Весы Unit

ДБм,ДБмВ, дбув, ватт,Вольт

Точки развертки (трассировки)

461

Количество маркеров

4

Детекторы

Нормальный, положительный пик, демпфер, отрицательный пик, RMS

Количество следов

4

Следов функции

Очистить/написать, Максимальное удержание, минимальное удержание, среднее, проверить,Закрыть

Уровень погрешность измерений

±1,5 дБ (без учета несоответствия входного сигнала VSWR)

20 ~ 30℃,Пиковый детектор, предусилитель выключен, входной сигнал-50dBm до 0dBm

Контрольный уровень

Диапазон настройки

-100 дБм до + 30 дБм, шаги 1 дБ

Настройки разрешения

Журнал весы

0.01dB

Линейная шкала

ПочтиЖурнал(От 2,236 мкВ до 7,07 в)

Амплитуда

Максимальную безопасность Уровень входного сигнала

Средняя Продолжительная мощность

+ 33dBm

Входного напряжения постоянного тока

50Vdc

Диапазон измерений

9 кГц ~ 2 МГц

Отображаемый средний уровень шума (DANL) до + 10 дБ

2 МГц ~ 3,2 ГГц

Отображаемый средний уровень шума (DANL) до + 20 дБ

Вход оптический аттенюатор диапазон

От 0 до 51dB, 1dB шаги

Ложный отклика

Во-вторых коэффициент гармонических искажений(Г-н ШИ)

<65dBc,От 50 МГц до 3,2 ГГц(Смеситель уровень-30dBm,Оптический аттенюатор = 0dB,Предусилитель off,20℃~ 30℃)

Третий (по заказу)

Интермодуляционные(TOI)

50 ~ 300 МГц

+ 8dBm,Товары для интермодуляции третьего заказа:2 x-20 дБм; разделение частоты 100 кГц:Затухание = 0 дБ; предусилитель выключен,20℃~ 30℃

300 МГц ~ 3,2 ГГц

+ 10dBm

Вход с ложным

<-75dBc,(Входной микшер =-30 дБм)

Неотъемлемой частью оставшихся

<-90dBm,Типичный-98dBm (вход прекращен и 0 дБ RF затухание, предусилитель выключен)

RF КСВН

(На настроенной частоте)

От 10 МГц до 3,2 ГГц

<1,5: 1, номинальная Настройка аттенюатора 10 ~ 20 дБ

10 МГц Исходный/внешний триггерный вход

Ссылка Iinput частоты

10 МГц

Синхровход амплитуда

0 ~ 10dBm

Напряжение запускающего сигнала

5 V TTL уровня

Разъем и выходное сопротивление

N женский; (50Ω)
