Высокоэффективный контроллер двигателя постоянного тока Curtis для поддонов

Модели Curtis 1204M обеспечивают полностью программируемое управление двигателями серии DC, выполняющими тяговые или насосные обязанности на транспортном средстве. Эти контроллеры MOSFET на основе микропроцессора добавляют гибкость и универсальность к проверенному временем семейству контроллеров двигателей серии Curtis. В основном предназначен для транспортных средств с питанием от батареи с использованием электрической или гидростатической тяги. К ним относятся промышленные грузовики, перевозчики персонала, мобильные подъемные рабочие платформы, а также транспортные средства для гольфа и утилиты.

Ключевые особенности:
CURTIS Модель: 1204M-4201
Norminal напряжение батареи (Вольт): 36 В (настройка по умолчанию) или 24 В
2 минутный ток (Ампер): 275
5 минут Номинальный ток (А): 200
1 часовой ток (Ампер): 125
Торможение штепсельной вилки (шина A2): Да
PWM Рабочая частота: 15,6 кГц
Электрическая изоляция к радиатору (мин.): 500 В переменного тока

KSI входной ток (без контакторов):
70 мА без программист
130 мА с ключевой программист
Логический входной ток: < 2 мА
Статус светодиодный выходной ток (макс.): < 2 мА

Десять типов дроссельной заслонки можно использовать с этими контроллерами:
Тип 0: 2-проводной или потенциометров, 0-5kΩ
Тип 1: 2-проводной или потенциометров, 5kΩ-0
Тип 2: однополосный вход 0-5 В
Тип 3: 2-проводной или потенциометров, 4.6kΩ-0
Тип 4: 2-проводной или потенциометров, 5.5kΩ-0
Тип 5: 2-проводной или потенциометров, 1kΩ-0
Тип 6: его вход
Тип 7: пройденное расстояние в несимметричный 6,3-10,6 V зарядное устройство
Тип 8: однополосный вход 6-12 В
Тип 9: однотактный 3-жильный потенциометр, 0-5kΩ
Диапазон рабочих температур окружающей среды: от-40 °C до 50 °C
Диапазон температуры окружающей среды: от-40 °C до 85 °C
Размеры: L173xW146xH77 мм
Экологическая упаковка: ISTA 2A; Электроника герметичная к IP54
Соответствие нормативам: EN 12895 и EN 61000

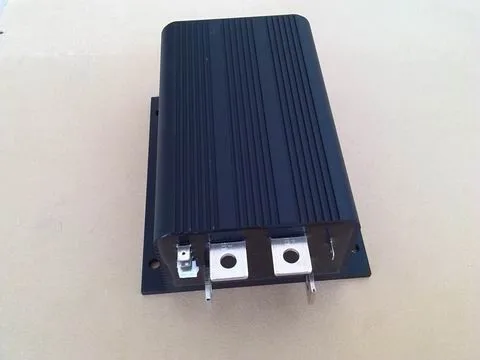

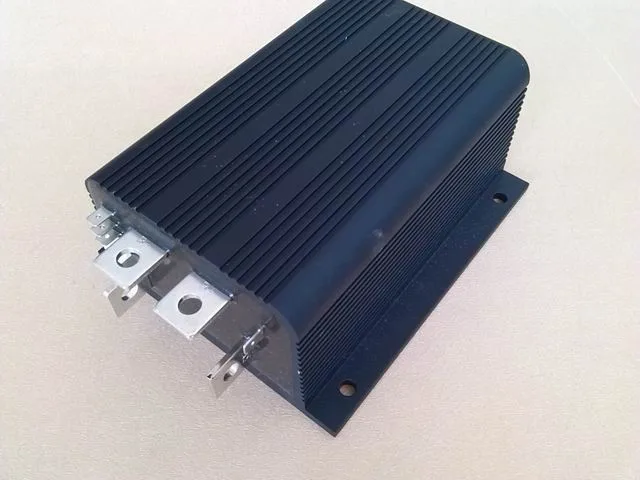

Детальные изображения

Название продукта	Оригинальный контроллер Curtis 1204M-4201 с 24V 275A
Номер модели:	1204M-4201
Стабилизатор напряжения	24-36V
В настоящее время	275A

Высокая эффективность Кертис контроллер постоянного тока без щетки для электрическая тележка для поддонов 1204M-4201

Функция включает в себя:

Высокочастотное переключение и ультра-низкое напряжение обеспечивают высокую эффективность и бесшумную работу.
Простая установка и проводка с нажимными соединителями для сигналов управления и покрытыми твердыми медными шинами для силовых соединений.
Совместим с двухпроводным потенциометром или дроссельной заслонкой напряжения.
Схема защиты дроссельной заслонки отключает контроллер, если провода дроссельной заслонки открываются.
Функция отключения высокой педали предотвращает работу контроллера, если Кнопка включена во время применения дроссельной заслонки.

Подключите тормозной диод к контроллеру.

Тепловая защита и Компенсационная схема обеспечивают ограничение постоянного тока над рабочим диапазоном и во время снижения температуры под/над; Нет внезапной потери энергии при любых тепловых условиях.
Функция снижения низкого напряжения защищает от низкого напряжения батареи, в том числе низкого напряжения, вызванного внешними нагрузками.
Прочный анодированный алюминиевый экструдированный корпус соответствует стандартам защиты окружающей среды IP65 для использования в суровых условиях.
