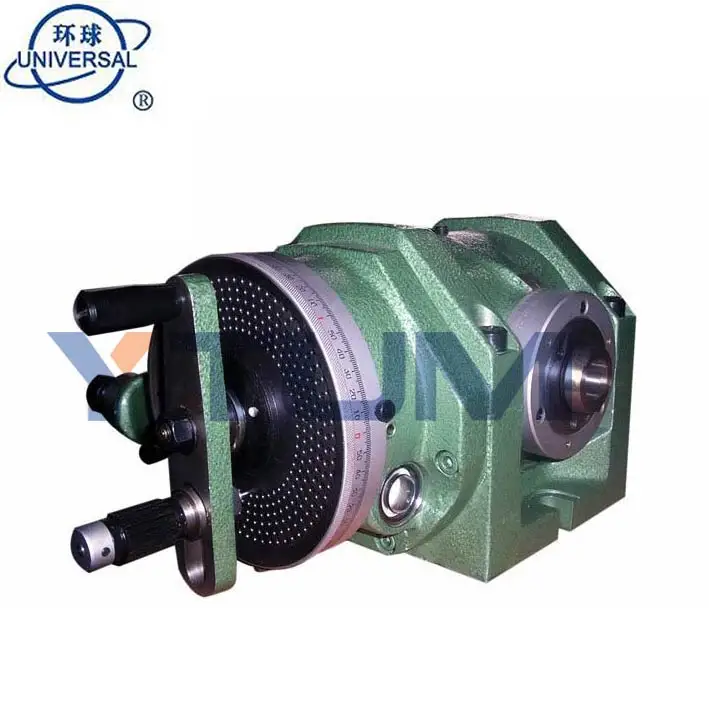

Универсальная разделительная головка для фрезерного станка
Универсальная разделительная головка, тип F11100AL, F11125AL, F11160AL, такая же, как и тип FW80 конструкции, и ручка управления установлена слева.
Аксессуары: изножье, переключать передачи кронштейн, переключения передач Qty.12, Джек, центр, переносной люлькой, отверстие пластины, фланец, 3-кулачковый патрон, лицевая панель (опционально)

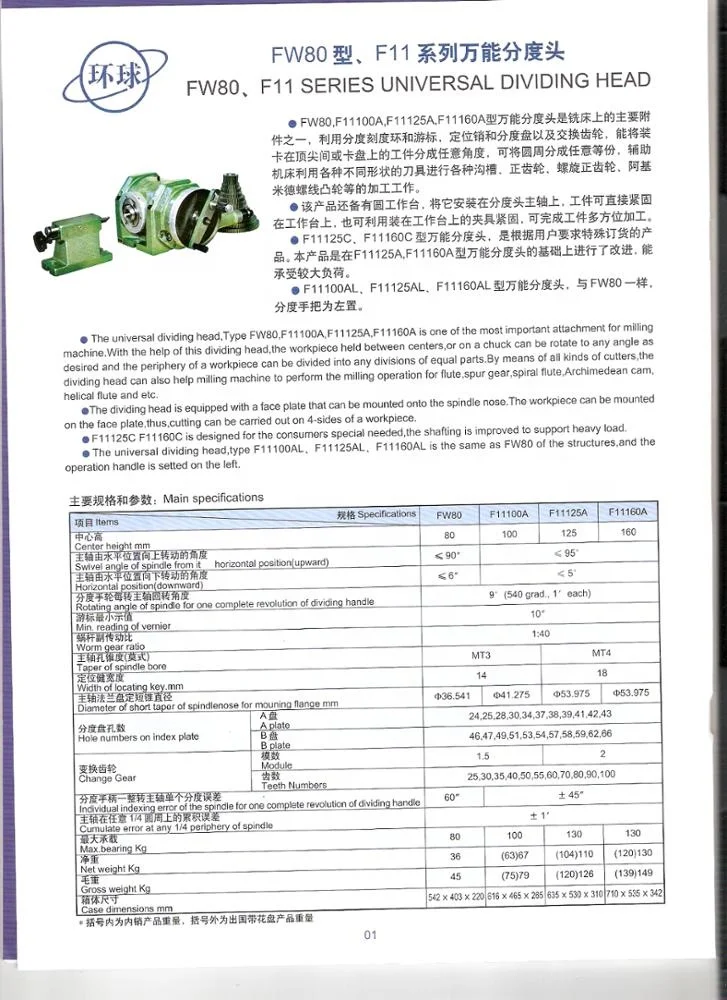

Детали | FW80 | F11100A | F11125A | F11160A | F11200A | |
Центр высота мм | 80 | 100 | 125 | 160 | 200 | |
Поворотный угол шпинделя от его горизонтального положения (вверх) | ≤90° | ≤95° | ||||
Горизонтальное положение (вниз) | ≤6° | ≤5° | ||||
Вращающийся угол шпинделя для одного полного вращения делительной ручки | 9°(540grad., 1'each) | |||||
Мин. Чтение верньера | 10" | |||||
Червь передаточное число | 1:40 | |||||
Конусности шпинделя | MT3 | MT4 | ||||
Ширина установочного ключа мм | 14 | 14 | 18 | 18 | 22 | |
Диаметр короткого конуса шпинделя для монтажного фланца мм | Φ36,541 | Φ41,275 | Φ53,975 | |||
Номера отверстий на индексной пластине | 1StПластина | 24,25, 28,30, 34,37, 38,39, 41,42, 43 | ||||
2NdПластина | 46,47, 49,51, 53,54, 57,58, 59,62, 66 | |||||
Переключения передач | Модуль | 1,5 | 2 | |||
Зубы цифры | 25,30, 35,40, 50,55, 60,70, 8090100 | |||||
Индивидуальная ошибка индексации шпинделя для одного полного вращения делительной ручки | 60» | ±45» | ||||
Кумулятивная погрешность на любой периферийной поверхности шпинделя 1/4 | ±1' | |||||
Макс. Подшипник кг | 80 | 100 | 130 | 130 | 130 | |
N.W. Кг | 36 | 67 | 110 | 130 | 135 | |
Вес в упаковке. Кг | 45 | 79 | 126 | 149 | 155 | |
Размеры корпуса мм | 542X403X220 | 616X465X265 | 635X530X310 | 710X535X342 | 758X593X383 |
Yantai Universal Machine Tool Equipment Co., Ltd
