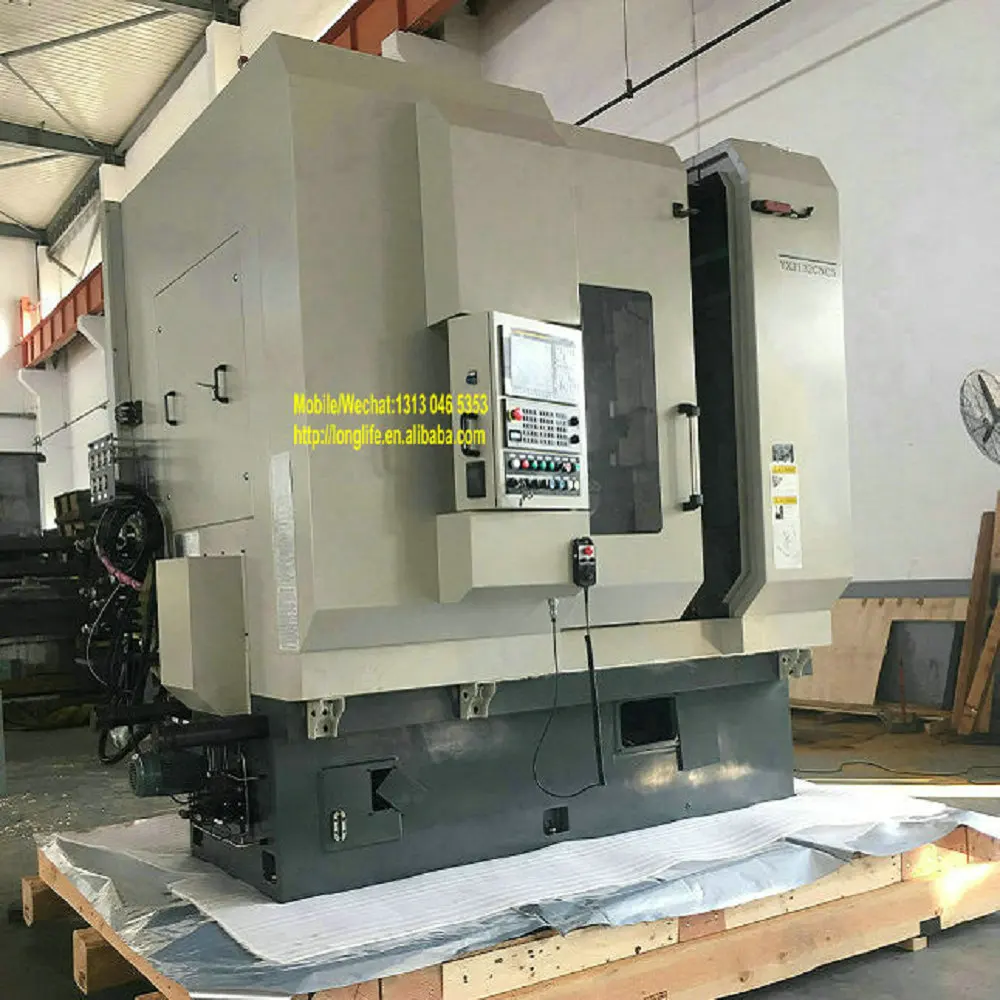

LYXN3132CNC5 является 5-осевой фрезерный станок с ЧПУ с высоким уровнем изготовление CNC зубофрезерные машины со следующими осям под чпу контроль:
Ось X: Радиальная подача,
Ось Z: осевая подача,
B-ось: вращение шпинделя варочной панели
C-ось: ось вращения рабочего стола
Ось Y: перемещение варочной панели
LОсновной диск для варочной панели шпинделя передается от сети переменного тока главного мотора установленный на варочной поверхности головы через 3 пары детских хлопковых утепленных колготок на высокоточные цилиндрические шестерни. Основной приводной двигатель может быть 11kW и 15 кВт, которая может выдержать большое Усилие резания и multi-головки варочная поверхность может быть использован на машине для общественного питания зубофрезерования и резки.
LОсновная пара направляющие принимает широкий прямоугольный направляющие с большим плоскую поверхность и соскальзыванию поверхности нанесено тефлоновое покрытие. В ШВП жесткие в передаче, великолепно смотрятся в действие с хорошей ёмкостью и высокой в линейное движение точность. Счетчик-баланс цилиндр на колонка с коаксиальным с шарикового винта, таким образом, что делает возможным для варочной поверхности головы проведите пальцем, чтобы двигаться вверх и вниз в лучшего баланса.
LСтандартный контроллер с ЧПУ Fanuc Oi + EGB, с RS232 для подключения компьютера.
Основные технические данные
Технические характеристики
Блок
Параметр
Макс. Диаметр заготовки. x Макс. Модуль:
Мм
Φ320 × 8
Макс. Диаметр заготовки.
Мм
Φ320
Макс. Модуль
Мм
8
Макс. Угол спирали для резки
± 45 °
Максимальный диаметр варочной панели
Мм
170
Максимальная длина варочной панели
Мм
220
Макс. Осевое движение варочной панели
Мм
180
Диаметр варочной панели беседки
Мм
27,32, 40
Конус шпинделя для варочной панели
SK/50
Горизонтальное расстояние от центра варочной панели до центра рабочего стола
Мм
45 ~ 300
Вертикальное расстояние от центра варочной панели до рабочего стола
Мм
210 ~ 560
Расстояние от центра колонны до рабочей поверхности
Мм
320 ~ 680
Диаметр рабочего стола
Мм
350
Диаметр рабочего стола диаметр
Мм
140
Расстояние от поверхности рабочего стола до нижней части машины
Мм
1100
Варочная поверхность Скорость вращения шпинделя
Об/мин
700
Осевые федераты (ось Z)
Мм/мин
1 ~ 1000 (бесступенчатая)
Осевая скорость быстрого перемещения (ось Z)
Мм/мин
1000 ~ 1500 (бесступенчатая)
Радиальные соединения (ось X)
Мм/мин
1 ~ 1000 (бесступенчатая)
Радиальные быстрые скорости перемещения (ось X)
Мм/мин
1000 ~ 2000
Максимальная тангенциальная скорость движения.
Мм/мин
1600
Максимальная скорость рабочего стола
Об/мин
30
Поворотная скорость направляющей головки варочной панели
