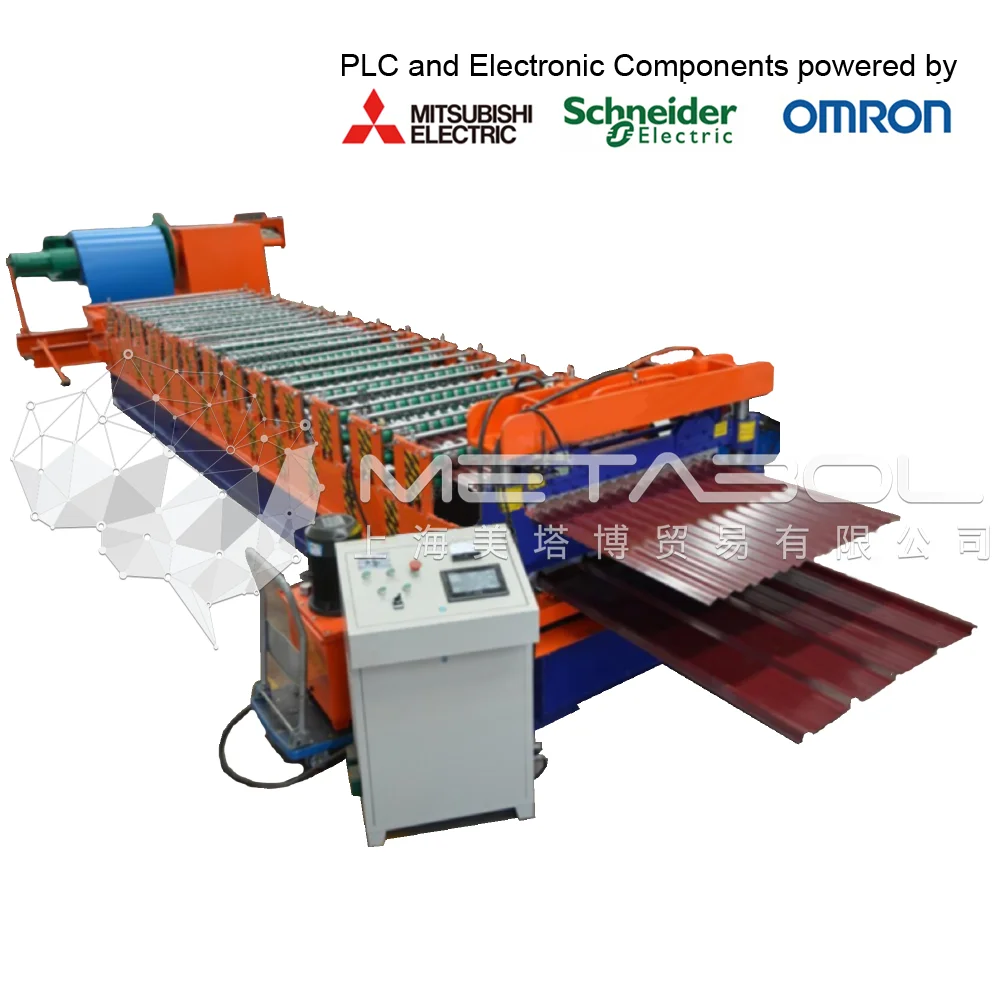

Maquina Formadora SHM-RSTP2 de Techo / Chapa / Calamina / Calaminón
Nombre | Maquina Formadora de Techos/Calaminas/Chapas/Acanalados/Calaminón de 2 Niveles | |
Modelo | Forming Machine Dual Decker | |
Producto | Techo / Chapa / Calamina / Calaminón de Acero Galvanizado (GI) o Prepintado (PPGI) | |
Formato Corte | Corrugado / Ondulado / Trapezoidal. De acuerdo a Cliente | |
Producto - Nivel 1 | De acuerdo a Cliente | |
Producto - Nivel 2 | De acuerdo a Cliente | |
Operación | Automática o Manual | |
Voltaje | AC 380 / 50 - 60 Hz (o de acuerdo a especificaciones indicadas por Cliente) | |
Dimensiones | 8000 mm x 1800 mm x 1600 mm | |
Peso de Máquina | 6800 Kg | |
Material del Eje | Acero Alto Grado 45# con Tratamiento de Quenching y Templado | |
Diámetro del Eje | 70 mm | |
Estaciones de Rodillos | 13 Estaciones de Rodillos de Acero Alto Grado 45# con Tratamiento de Quenching y Extra Dureza de Cromado (Hard Chrome Surface) | |
Producción | 15 - 16 m/min | |
Potencia | TOTAL 9.5 kW / Sistema Hidráulico: 4.0 kW / Motor Núcleo de Moldeo: 5.5 kW | |
Motor Núcleo Modeo | Engranaje planetario cicloidal, reductor de velocidad | |
Unidad de Control y Sistema Electrónico | ||
PLC | MITSUBISHI ELECTRONICS (Componente de origen Japonés) | |
Inversor | MITSUBISHI ELECTRONICS (Componente de origen Japonés) | |
Otros | SCHNEIDER (Componente de origen Alemán-Francés) | |
Contador Automático | OMRON (Componente de origen Japonés) - Unidad de Corte Automático de Alta Precisión | |
Unidad de Corte | ||
Grado de Cuchilla | Cr12, Tratamiento Quenching | |
Dureza | 58 - 62 HRC | |
Tolerancia de Corte | +/- 1 mm | |
Material Sustrato Base | ||
Tipo de Material | Acero Galvanizado o Prepintado Galvanizado | |
Técnica | Inmersión en Caliente (Hot Dip Galvalume Steel) | |
Formato | Bobina (Maximo 8 Toneladas) | |
Espesor | 0.30 mm - 0.70 mm | |
Norma | EN10327-2004 / JISG 3322-2007 / JIS G3302-1994 / ASTM A792M-06A / ASTM A653M-06A | |
Grado | DX51D+AZ / SGLCC / CS (Grado Comercial) | |
Anchos | 900 mm - 1000 mm | |
Capa de Zinc | 40 g/m2 - 400 g/m2 (Z40 - Z400) | |

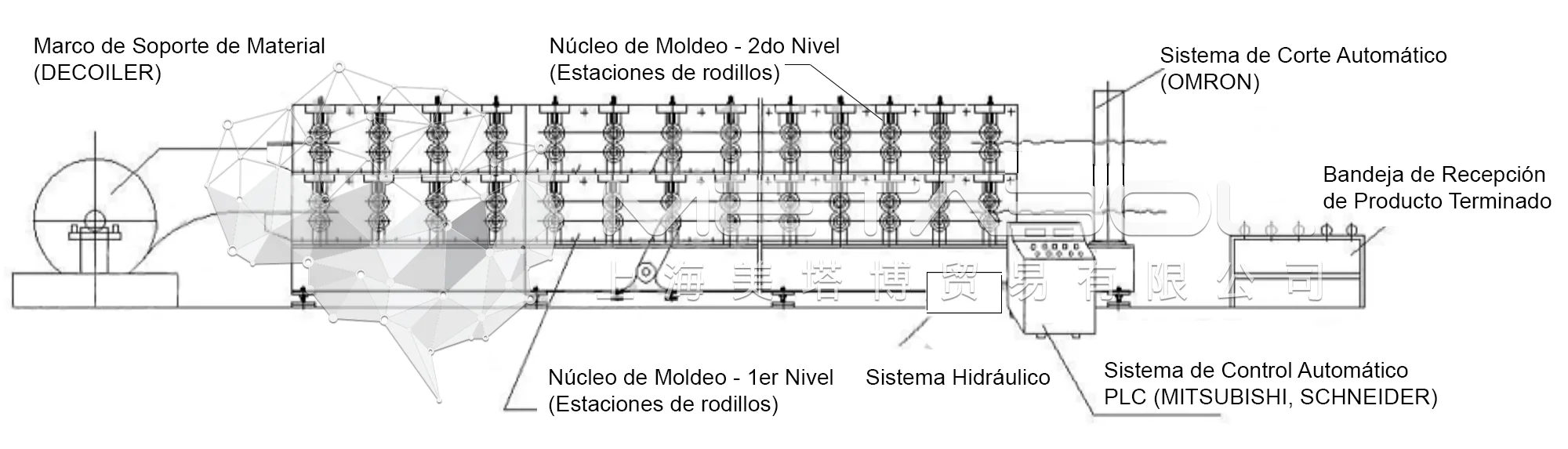

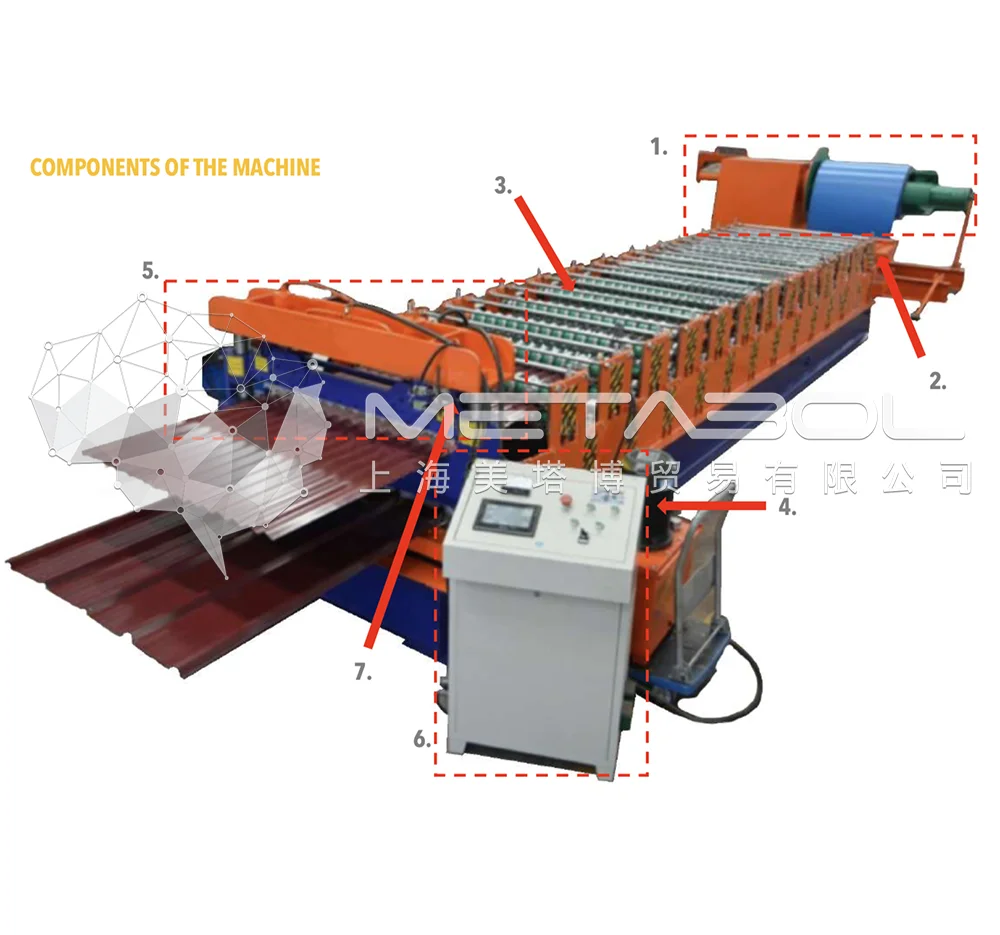

Partes Componentes del Equipo
1 - Decoiler Manual
Uso: Se utiliza para apoyar la bobina de acero y desenrollarla de una manera giratoria. La bobina de acero se desenrolla a mano.
Diámetro interno: 450-508mm
Tamaño: 1700mm x 1500mm x 1000mm
Ancho máximo Bobina: 1600mm
Peso máximo Bobina: 7 Ton
- 2 - Plataforma de Alimentación (con Pinch Roll)
La materia prima (placa de acero) se coloca a través de la playa para ser procesada.
Garantiza que los productos son limpios, paralelos y todos uniformes. Consulte los parámetros de regulación del equipo para conocer la función del ángulo de hierro.
3 - Núcleo de Moldeo Principal
Con el fin de mantener la forma y la precisión del producto, el equipo posee una estructura de la hoja soldada, accionamiento del reductor del motor, transmisión de la cadena, pulido de las superficies de los rodillos, el revestimiento duro, el tratamiento térmico y el tratamiento de galvanización.
4 - Sistema Hidráulico
Componentes: El sistema incluye un conjunto de tanque hidráulico, bomba de aceite hidráulico, dos tuberías hidráulicas y dos conjuntos de válvulas electromagnéticas.
Potencia: 4 kw
Para dejar que la estación hidráulica pueda funcionar durante mucho tiempo, instalamos un sistema de refrigeración del ventilador de viento.
5 - Sistema de Corte Automático
Posee accionamiento hidráulico y la ubicación automática para decidir la dimensión y cortar los productos deseados.
Material de Cuchillas: Cr12, Tratamiento de Quenching.
Componentes: Contiene un juego de herramientas de corte, un tanque hidráulico y una máquina de corte.
6/7 - Sistema de Control Computarizado y Contador Automático de Alta Precisión
El contador mide la longitud, los pulsos y decide la longitud. Pertenece al fabricante Omron, hecho en Japón.

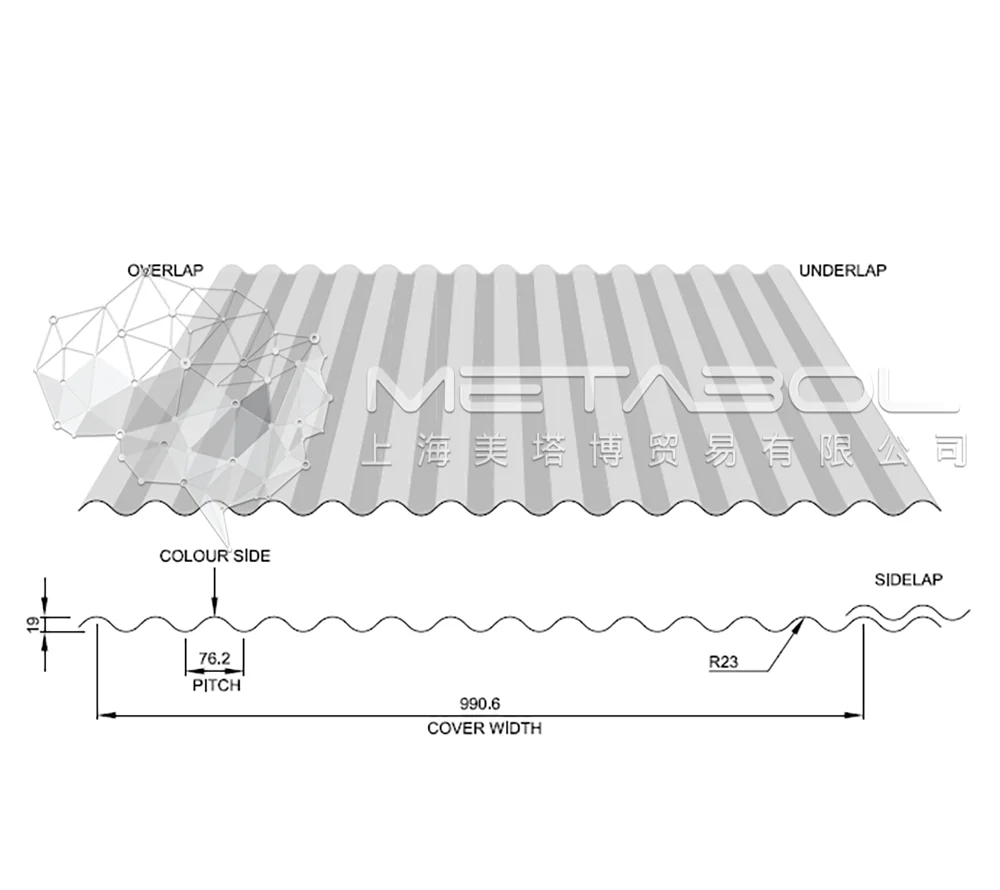

Diseño de Perfil de Corte
Diseñamos la Herramienta de Corte de acuerdo a sus especificaciones técnicas
Nuestro equipo técnico posee una alta experiencia en el diseño de herramientas de corte de acuerdo a requerimientos de nuestros Clientes. Envíenos su requerimiento, nuestros técnicos verán la factibilidad del diseño y le apoyaremos en todo momento.

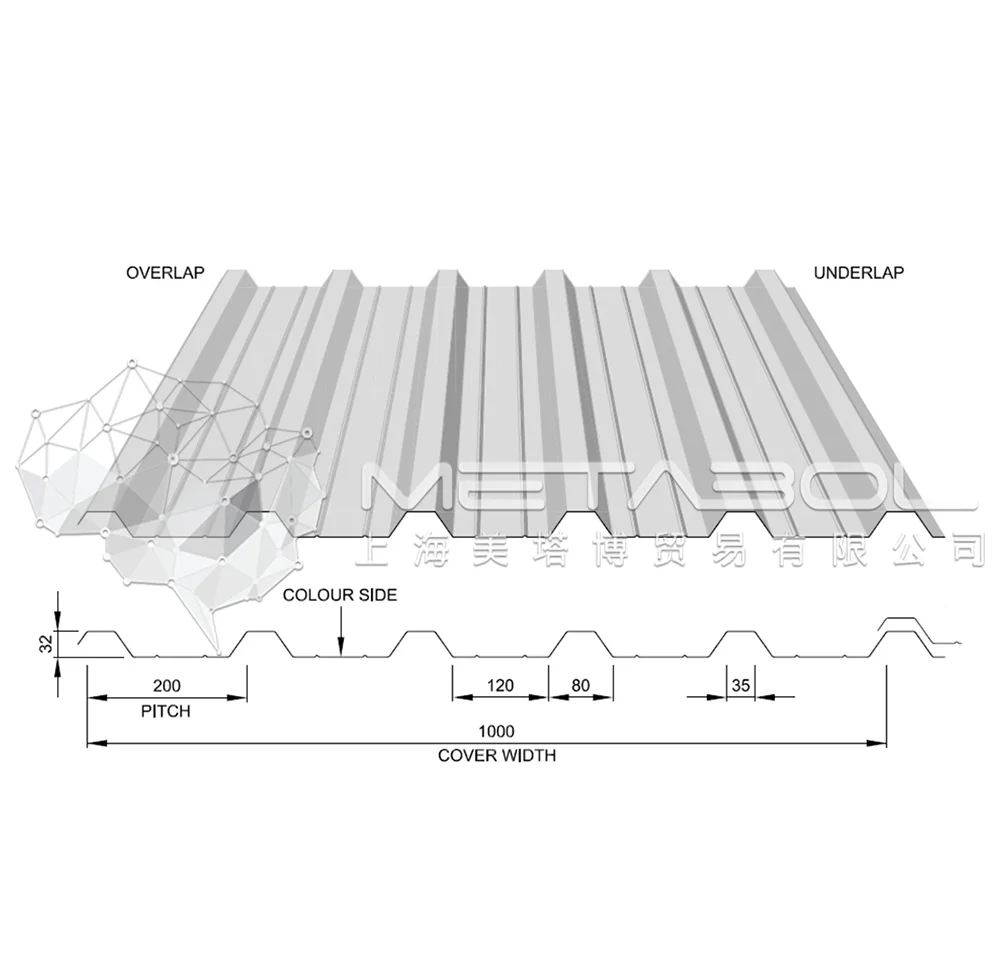

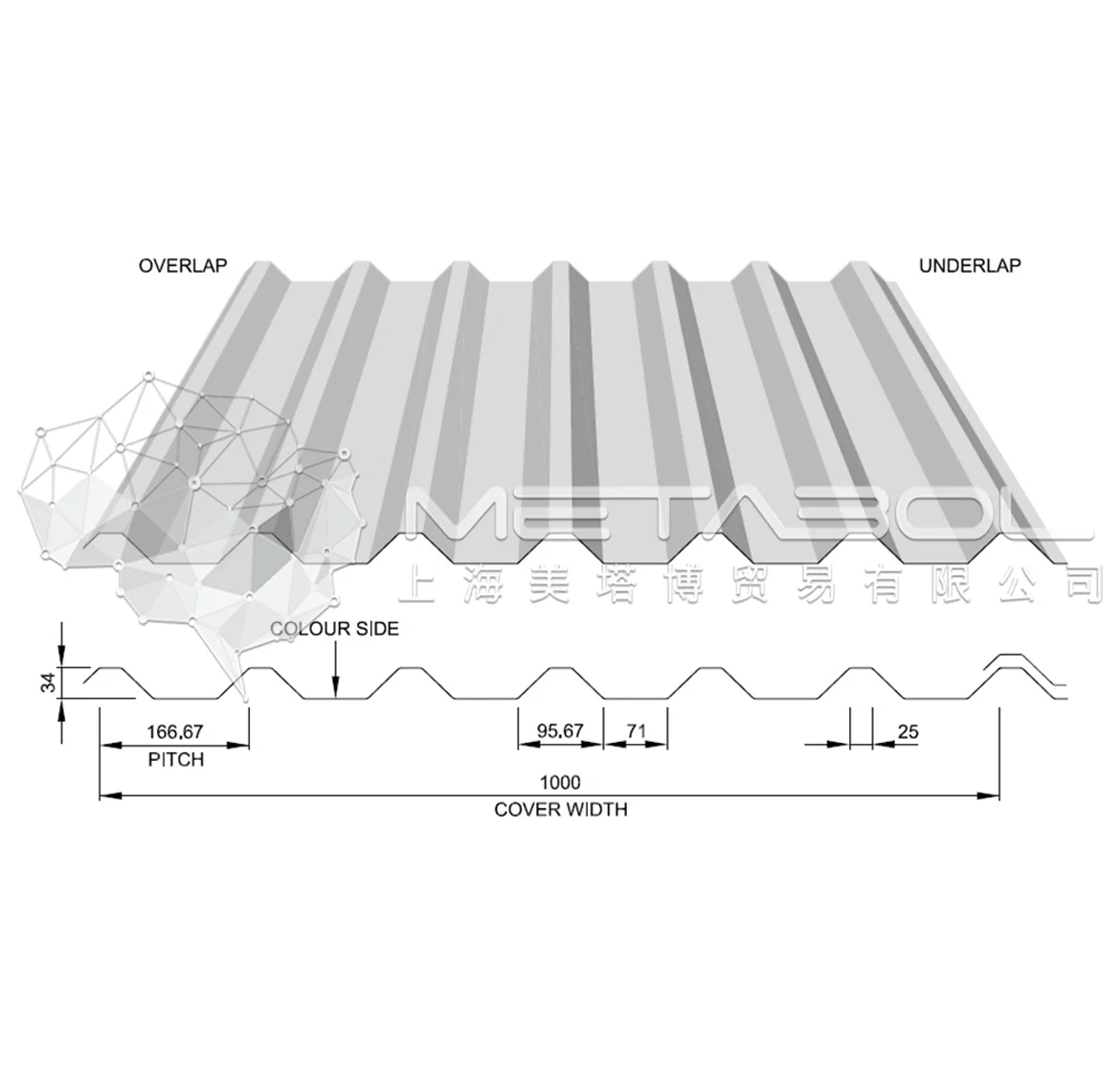

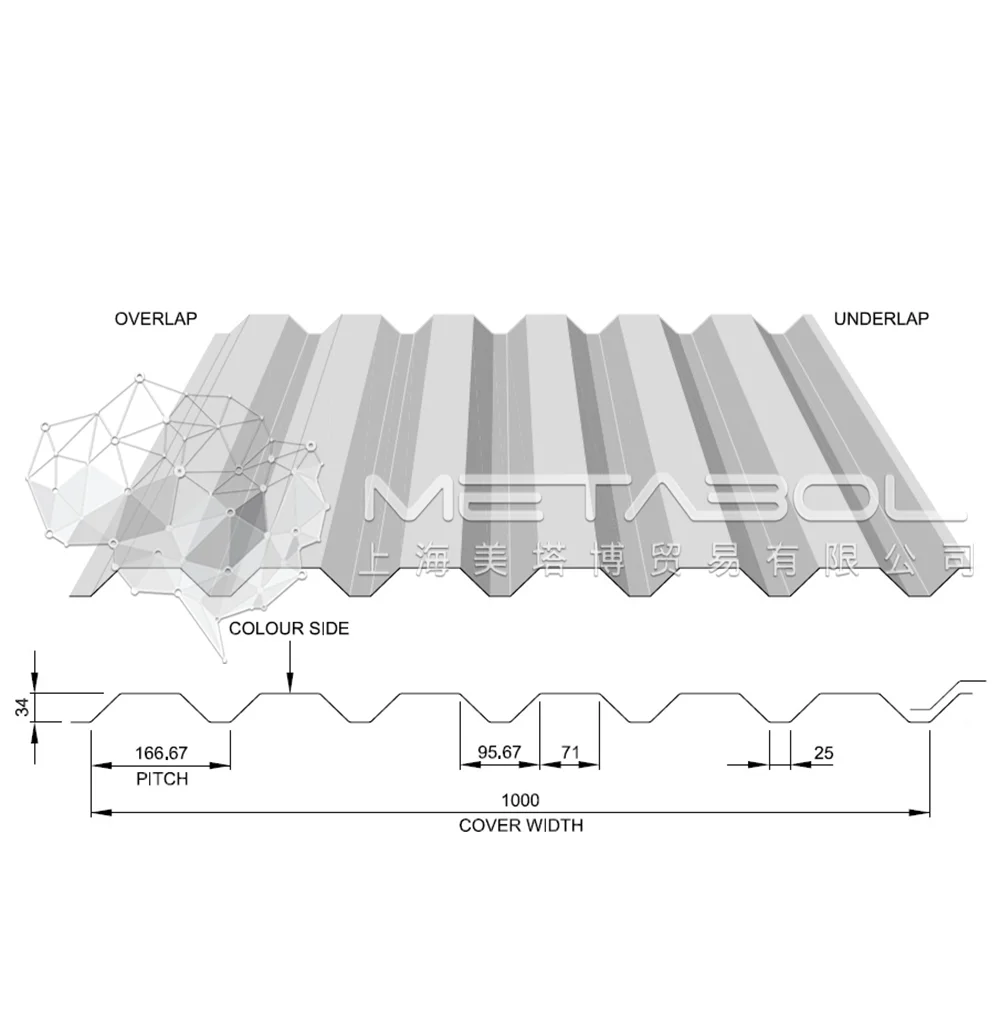

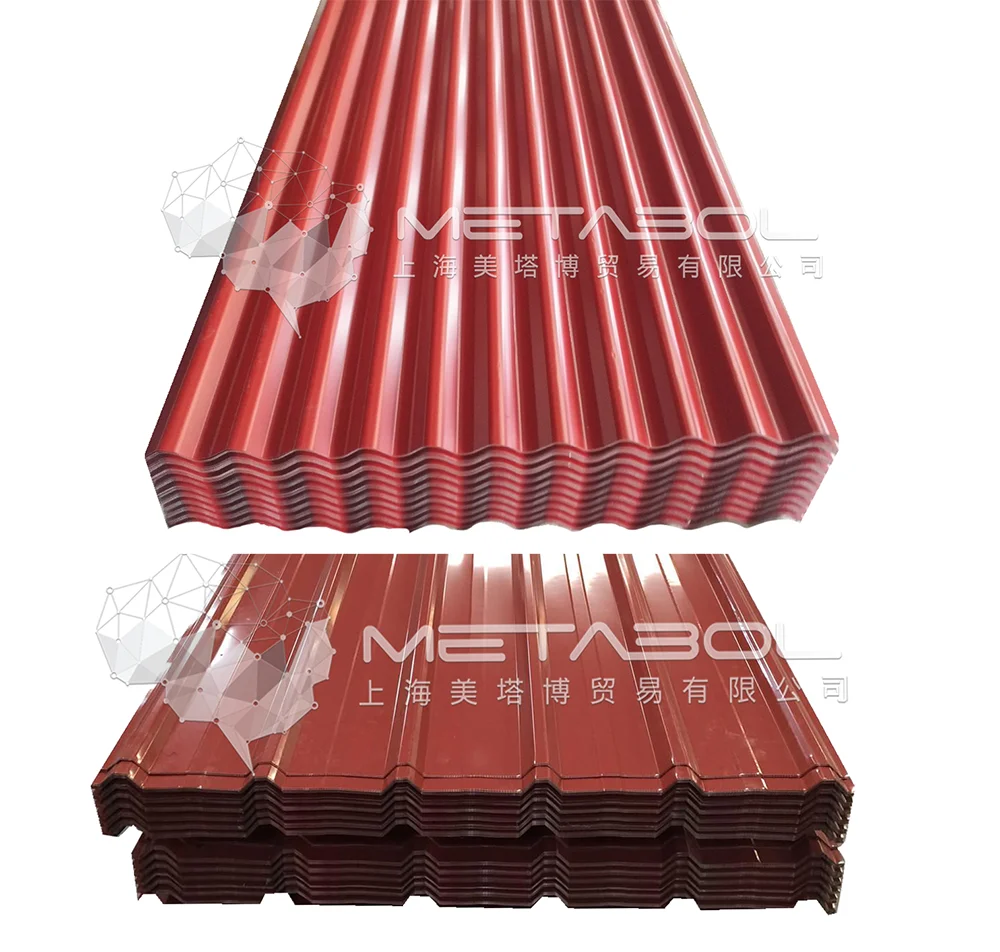

Los siguientes diseños son los más comunes entre nuestros pedidos, las dimensiones de cada producto pueden variar de acuerdo a Cliente.
Garantía, Instalación y Post-Venta
Estrictos Controles de Calidad en Fábrica
Nuestra política Calidad Primero, Cliente Primero nos mueve a ser estrictos en Control de Calidad. Nuestros Expertos Técnicos, SGS/Tud Sud o bien sus colaboradores pueden corroborar en fábrica nuestras calidades.
Previo embarque se inspecciona la maquinaria que cumpla con las especificaciones técnicas requeridas; de caso contrario, para garantizar satisfacción, nuestra Compañía devolverá el total del depósito de no cumplir la maquinaria con las características indicadas en Contrato.
Nuestros Servicios
Atención en su Idioma
Nuestros profesionales son nativos de países hispano hablantes, cuentan con amplia trayectoria y conocimientos para apoyarle en sus solicitudes
Reportes de Control de Calidad
Una vez producida su orden verificamos que las dimensiones y especificaciones sean exactas a su solicitud. Ademas, proveemos herramientas para que nuestro cliente verifique la calidad del producto una vez recibido en sus almacenes
Facilitación de documentos
Realizamos documentación de acuerdo a sus requerimientos, verificando con nuestros clientes antes de emitirlos.
Nuestra Empresa
Fabrica
Línea de Producción
Despacho a toda Latinoamérica
Equipo de Trabajo
Pagos y tiempos
Preguntas Frecuentes
En nuestra experiencia, nuestros Clientes nos suelen consultar:
1. ¿Ustedes son traders o fábrica?
Somos socios directos de la fábrica, nos encargamos de todo el mercado de exportación para Latinoamérica.
2. ¿Cuál es la cantidad mínima para una orden?
El mínimo debe ser 1 set, el cual será transportado en contenedor 40GP.
3. ¿Cuánto es el tiempo de producción y cuánto tiempo pasa la mercancía en tránsito?
Luego de recibir el pago del depósito, la producción tarda unos 35 días. El tránsito estimado hasta Latinoamérica es de 35-40 días.
4. ¿Realizan el proceso de nacionalización y pago de coste aduanero?
No, sólo proveemos los documentos para que el Cliente se encargue de acuerdo a los procesos locales. Ofrecemos nuestro apoyo en logística y seguimiento de su embarque para su tranquilidad.
5. ¿Que documentos entregan?
Entregamos los siguientes documentos: Factura Comercial, Bill of Landing (BL), Certificado de Origen (CO), Lista de Empaque y otros documentos específicos que solicite el Cliente.
6. ¿Se puede mezclar bobinas con otro tipo de mercancía?
No. Para seguridad de que su maquinaria llegue en perfecto estado, sugerimos sólo ser enviada en un contenedor con todas sus partes constituyentes. La maquinaria va embalada en embalaje a prueba de agua y con pallets. El controlador importado va también con tela de prueba de agua, pallets y tablero de tarjetas.
7. ¿Proveen algún seguro para la mercancía y el pago?
Si, poseemos un servicio de Trade Assurance de Alibaba que cubre hasta USD$200.000,00. Haciendo su compra a través de esta plataforma tiene cobertura completa, tanto de pago, logística y equipo. Puede visitar la página web oficial para conocer mas detalles: https://tradeassurance.alibaba.com/
