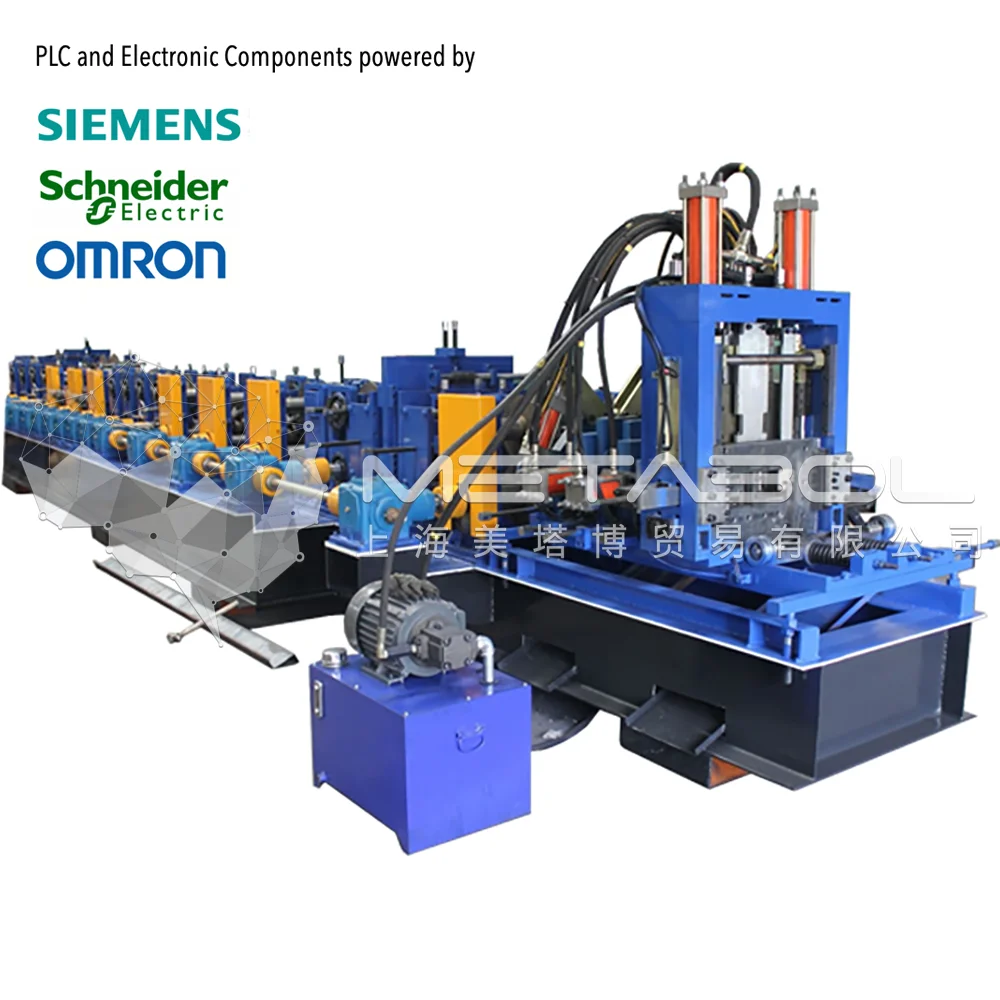

Máquina Formadora Perfiles C/Z Intercambiable - SHM-CZP1
Nombre | Maquina Automática Intercambiable de Perfiles C y Z | |
Modelo | Automatic C/Z Purlin Interchangeable Machine SHM-CZP1 | |

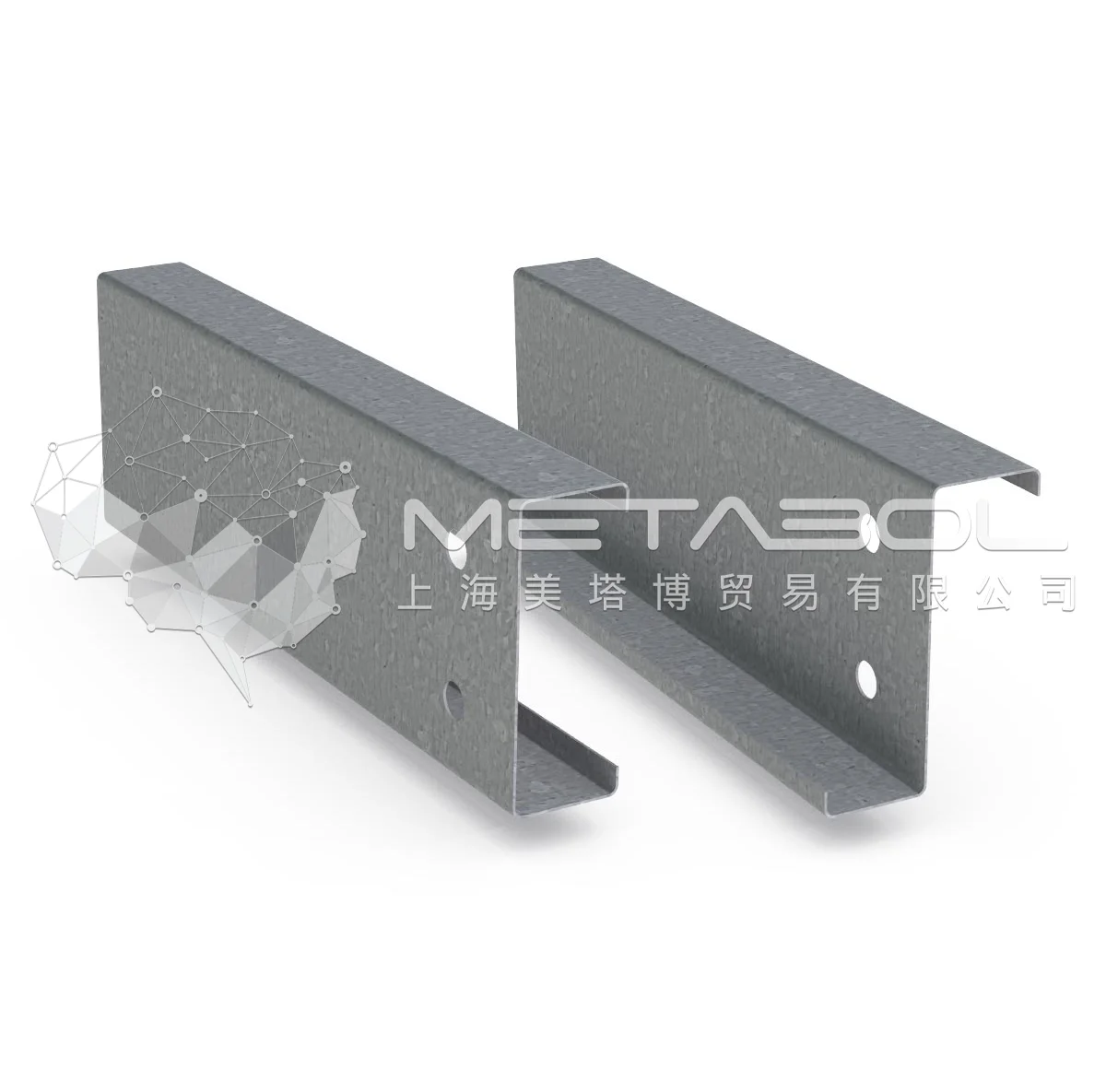

Producto | Perfil C y Perfil Z de Acero Galvanizado (GI), Prepintado (PPGI) o Cold Rolled (CRC) | |

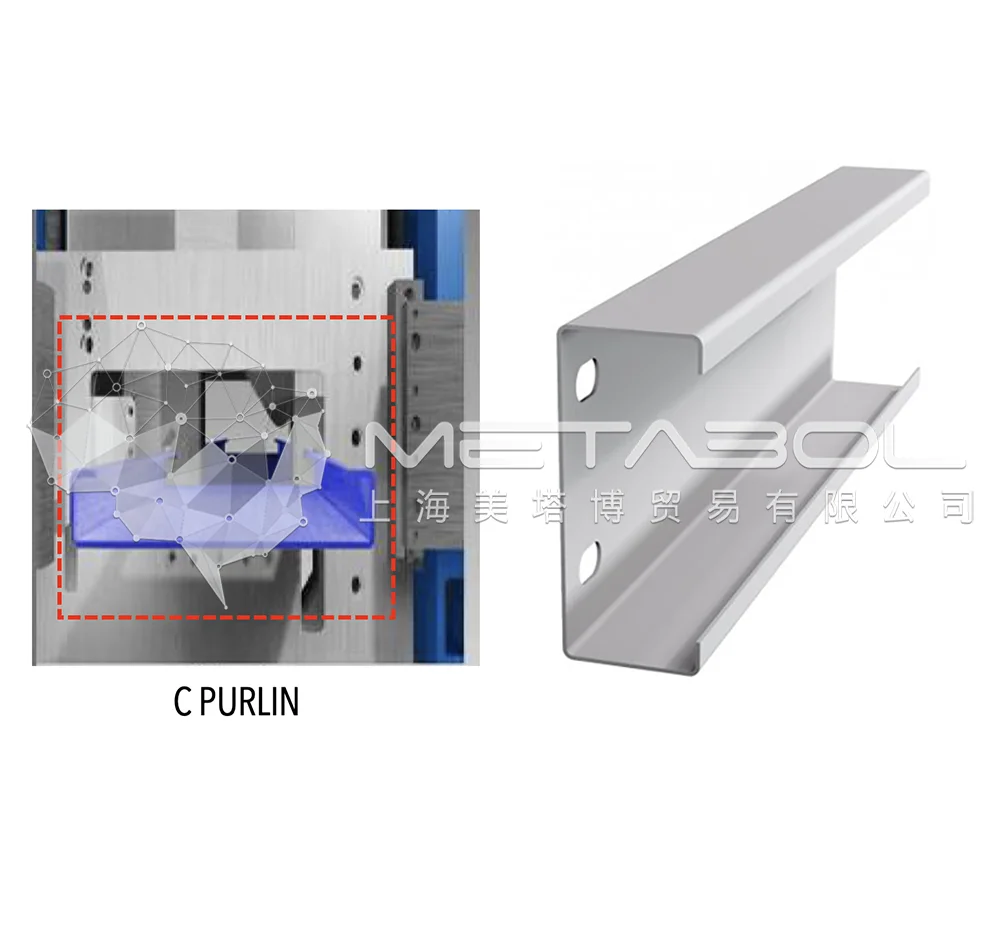

Producto 1 | Perfil C (Ancho 75 mm - 300 mm) | |

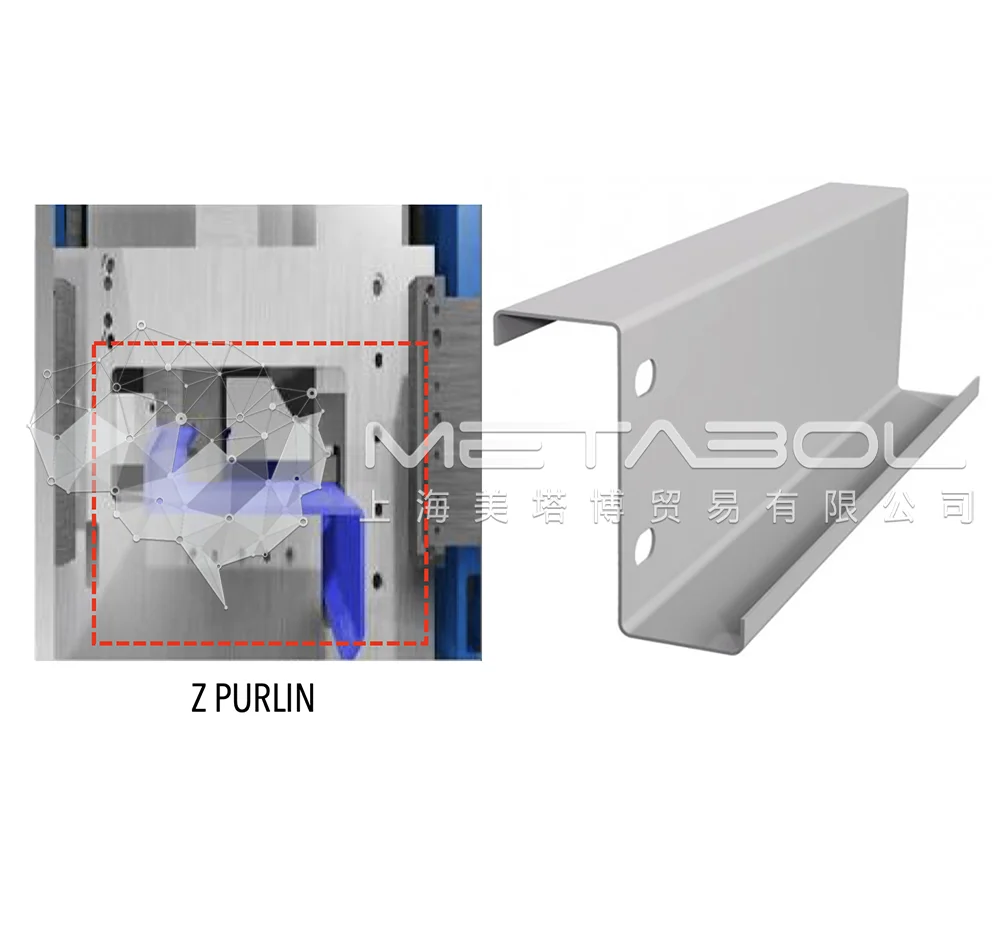

Producto 2 | Perfil Z (Ancho 75 mm - 300 mm) | |
Grado de Tracción | 234 - 345 MPa | |
Especificaciones Técnicas del Equipo | ||
Dimensiones | 10200mm x 1450mm x 1810mm | |
Peso Estimado | 10 Toneladas | |
Operación | Automática | |
Voltaje | AC 380 / 50 - 60 Hz / Trifásico (o de acuerdo a especificaciones indicadas por Cliente) | |
Material del Eje | Acero Alto Grado 45# con Tratamiento de Quenching y Templado | |
Diámetro del Eje | 75 mm | |
Estaciones de Rodillos | 18/21 Estaciones de Rodillos de Acero Alto Grado 45# con Tratamiento de Quenching y Cromado | |
Producción | 15 - 16 m/min (Velocidad Alta: 25 m/min) | |
Potencia | TOTAL 33 kW / Sistema Hidráulico: 11 kW / Motor Núcleo de Moldeo: 22 kW | |
Motor Núcleo Modeo | Engranaje planetario cicloidal, reductor de velocidad | |
Unidad de Control y Sistema Electrónico | ||
PLC | SIEMENS (Componente de origen Alemán) | |
Inversor | SIEMENS (Componente de origen Alemán) | |
Otros | SCHNEIDER (Componente de origen Alemán-Francés) | |
Contador Automático | OMRON (Componente de origen Japonés) - Unidad de Corte Automático de Alta Precisión | |
Unidad de Corte | ||
Grado de Cuchilla | Cr12, Tratamiento Quenching | |
Dureza | 58 - 62 HRC | |
Tolerancia de Corte | +/- 1 mm | |
Material Sustrato Base | ||
Tipo de Material | Acero Galvanizado, Prepintado Galvanizado o Cold Rolled | |
Técnica | Inmersión en Caliente (Hot Dip Galvanized Steel) | |
Formato | Bobina (Maximo 7 Toneladas) | |
Espesor | 1.5 mm - 3.0 mm | |
Norma GI | EN10327-2004 / JIS G3302-1994 / ASTM A653M-06A | |
Norma PPGI | EN10327-2004 / JISG 3322-2007 / ASTM A792M-06A | |
Norma CRC | EN 10130 / ASTM A1008 / JIS G3141 / SAE1008 / SAE1010 | |
Grado | DX51D+Z / SGCC / CS / (Grado Comercial) EN-DC01 / EN-DC03 / SPCC / CS / SAE1008 / SAE1010 | |
Anchos | 900 mm - 1000 mm | |

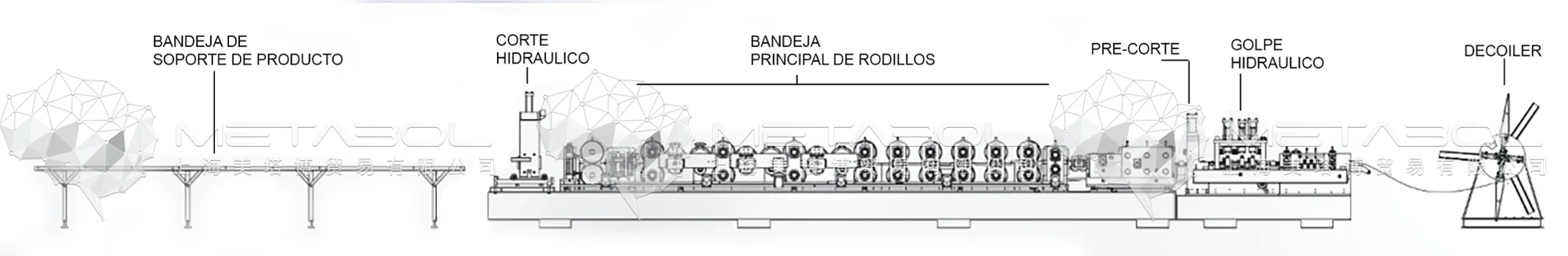

Partes Componentes del Equipo
1 - Decoiler Hidráulico (5 ton)
Sistema hidráulico para ampliar el agujero interior de la bobina Motor de la bomba: 3.0KW
Inversor de frecuencia para regular la velocidad de giro Motor: 3.0 kW
Bobina de diámetro interior 470-560mm.
Inversor de frecuencia para regular la velocidad de giro Motor: 3.0 kW
Bobina de diámetro interior 470-560mm.
Ancho de bobina máx. 650mm
Soporte hidráulico en la parte superior para sostener la hoja, mantener la prensa todo el tiempo de trabajo, diseño especial en el grupo hidráulico
Soporte hidráulico en la parte superior para sostener la hoja, mantener la prensa todo el tiempo de trabajo, diseño especial en el grupo hidráulico
- 2 - Plataforma de Alimentación
La sección de alimentación de la máquina permite variaciones en el ancho de la hoja
Dispositivo de prenivel con 4 sobre 3 ejes para quitar el conjunto de bobinas
3 - Pre-Corte y Pre-Golpeado
Sección guía de alimentación de hojas con variación de anchura
Alimentación alimentada en rollos
Stop to Punch, deténgase a cortar
Dispositivo hidráulico de pre-cizallamiento, control manual, sólo para cortar la primera pieza y la pieza final de la hoja
Total de tres juegos de estaciones de punzonado
1o para perforar dos agujeros en la parte inferior
2o para perforar dos agujeros en la parte inferior
3o para perforar agujeros dobles en las bridas (un agujero cada brida)
Grupo hidráulico, Motor de bomba 11KW
4 - Bandeja Principal de Rodillos
(Motor principal 22 KW, Velocidad de formación aprox. 0-23m/min)
La sección de alimentación con guía. Conducción de engranajes/ruedas, 18 pasos para formar
Construcción del soporte del marco, base del haz H, con pernos de nivelación en la base para ajustar el nivel
Rodillos fabricados a partir de Cr12, Tratamiento térmico.
Diámetro del eje de 75 mm, precisión mecanizada, tratamiento térmico.
Cambios: Diseño móvil de una estructura de ranura lateral/Dovetail
Ajuste del tamaño en PLC para alcanzar el tamaño solicitado (incluyendo ancho, brida, labio)
La sección de alimentación con guía. Conducción de engranajes/ruedas, 18 pasos para formar
Construcción del soporte del marco, base del haz H, con pernos de nivelación en la base para ajustar el nivel
Rodillos fabricados a partir de Cr12, Tratamiento térmico.
Diámetro del eje de 75 mm, precisión mecanizada, tratamiento térmico.
Cambios: Diseño móvil de una estructura de ranura lateral/Dovetail
Ajuste del tamaño en PLC para alcanzar el tamaño solicitado (incluyendo ancho, brida, labio)

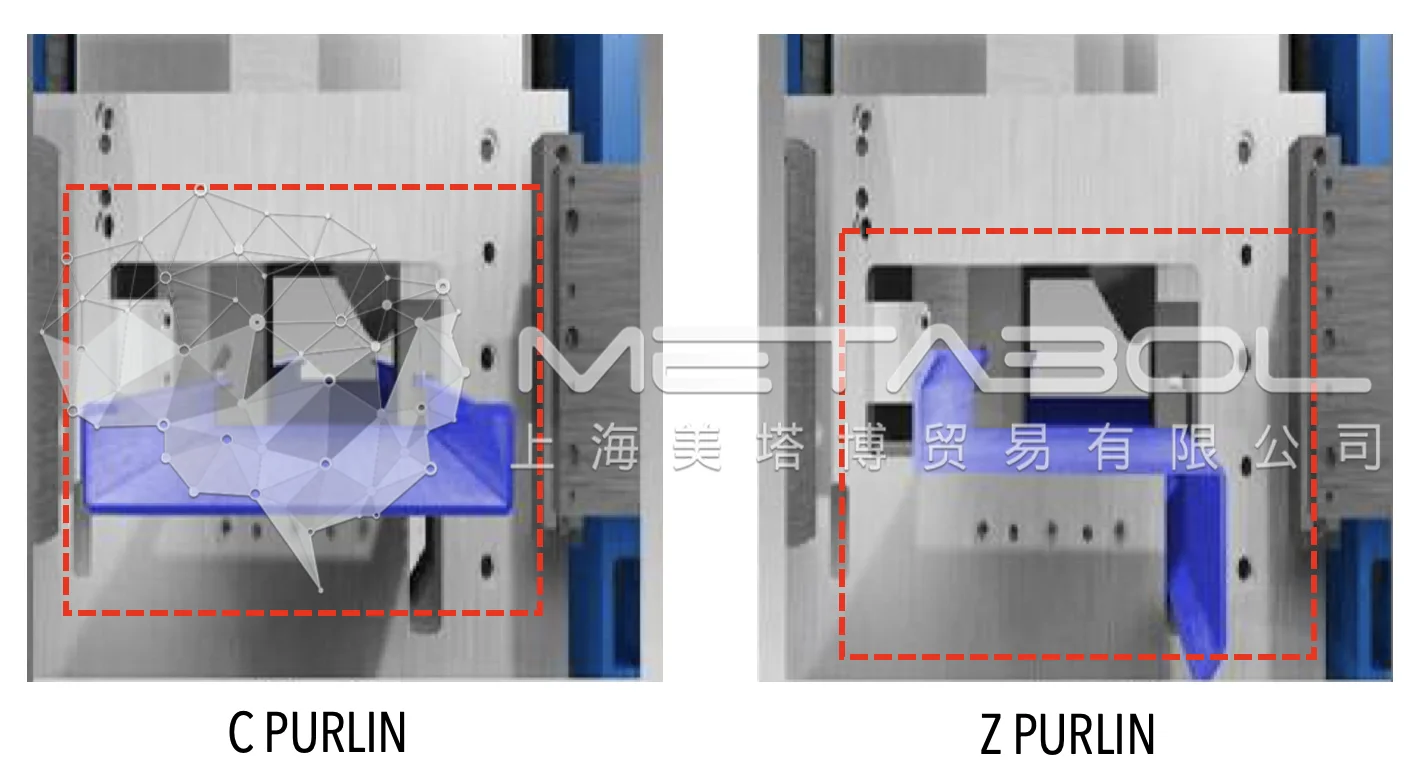

Detener para cortar, corte posterior Innovador sistema de corte, C/Z integrado y molde de corte ajustable Material de la herramienta de corte: Cr12 Movible
5 - Sistema de Post-Corte Hidráulico
Detener para cortar, corte posterior Innovador sistema de corte, C/Z integrado y molde de corte ajustable Material de la herramienta de corte: Cr12 Movible
6/7 - Sistema de Control Computarizado y Contador Automático de Alta Precisión
Controle la cantidad, la posición de punzonado y la longitud de corte automáticamente, y los parámetros de ajuste para el cambio automático de tamaño de la web/flanco
Corte a longitud para post-corte,
Combinado con: PLC, pantalla táctil (SIEMENS), inversor (SCHNEIDER), codificador (Omron), etc.
Control de bucle cerrado
Tolerancia de corte a longitud de 2 mm
Voltaje de control 24V
Diseño de Perfil de Corte
Diseñamos la Herramienta de Corte de acuerdo a sus especificaciones técnicas
Nuestro equipo técnico posee una alta experiencia en el diseño de herramientas de corte de acuerdo a requerimientos de nuestros Clientes. Envíenos su requerimiento, nuestros técnicos verán la factibilidad del diseño y le apoyaremos en todo momento.
Los siguientes diseños son los más comunes entre nuestros pedidos, las dimensiones de cada producto pueden variar de acuerdo a Cliente.

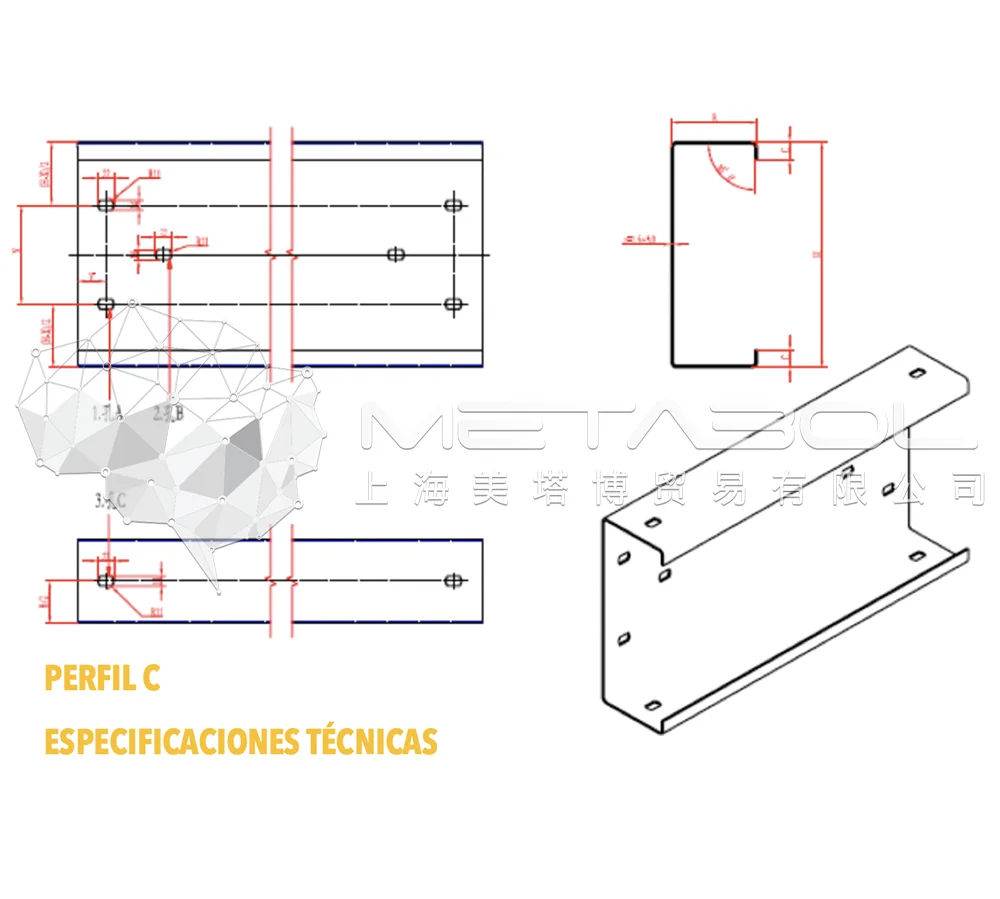

Tamaño (H) | B | C | t | x |
C100 - C180 | 45 - 55 | 12 - 16 | 1.5 - 2.0 | 40 - (H-40) |
C180 - C240 | 55 - 70 | 15 - 20 | 2.0 - 2.5 | 55 - (H-40) |
C240 - C260 | 55 - 80 | 20 - 25 | 2.0 - 3.0 | 90 - (H-40) |
C260 - C280 | 60 - 100 | 20 - 25 | 2.0 - 3.0 | 150 - (H-40) |
C280 - C300 | 60 - 100 | 20 - 25 | 2.0 - 3.0 | 170 - (H-40) |

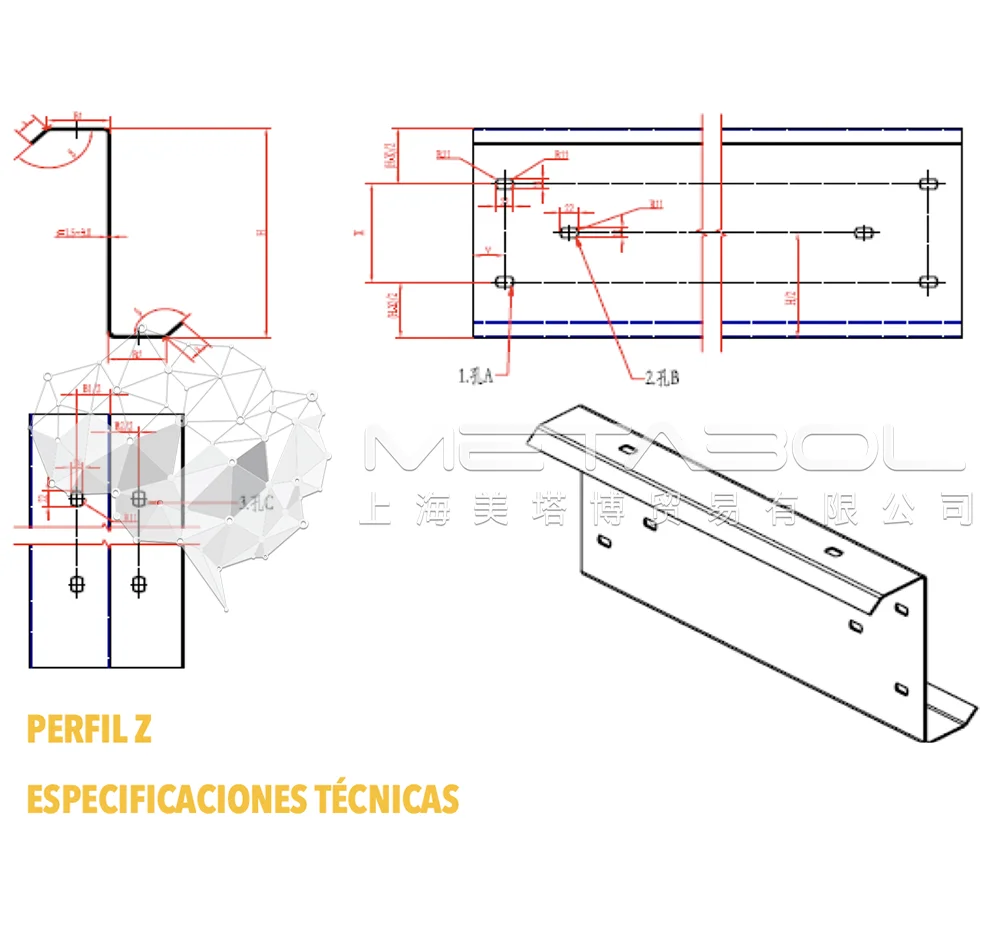

Tamaño (H) | B1 | B2 | a | t | x |
Z100 - Z180 | 45 - 55 | 45 - 55 | 12 - 16 | 1.5 - 2.0 | 40 - (H-40) |
Z180 - Z240 | 55 - 70 | 55 - 70 | 15 - 20 | 2.0 - 2.5 | 55 - (H-40) |
Z240 - Z260 | 55 - 80 | 55 - 80 | 20 - 25 | 2.0 - 3.0 | 90 - (H-40) |
Z260 - Z280 | 60 - 100 | 60 - 100 | 20 - 25 | 2.0 - 3.0 | 150 - (H-40) |
Z280 - Z300 | 60 - 100 | 60 - 100 | 20 - 25 | 2.0 - 3.0 | 170 - (H-40) |
