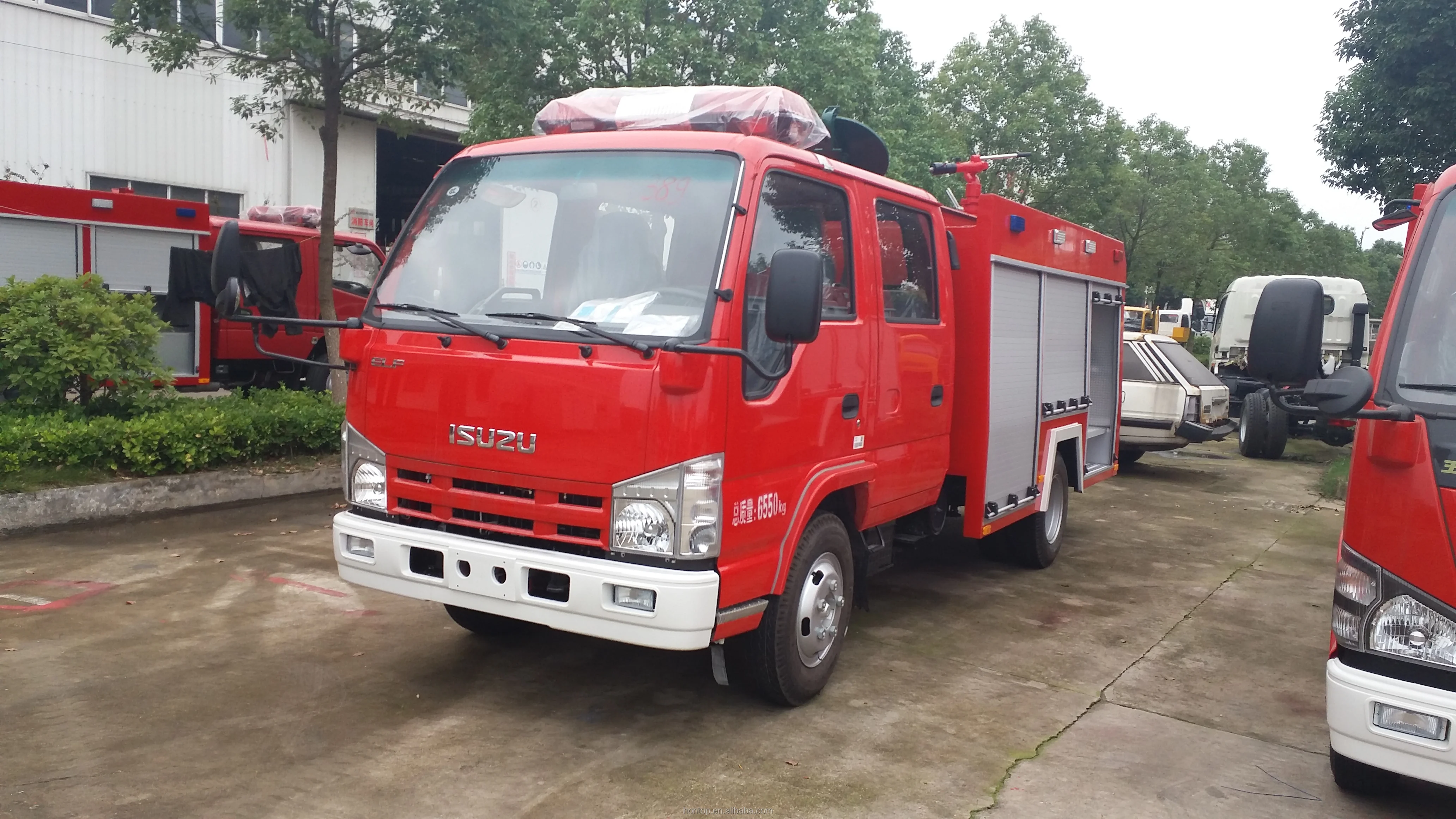

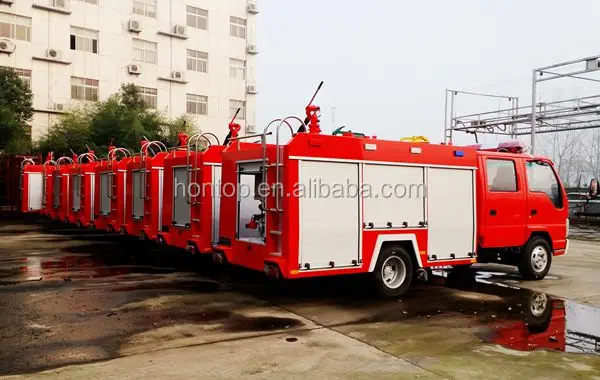

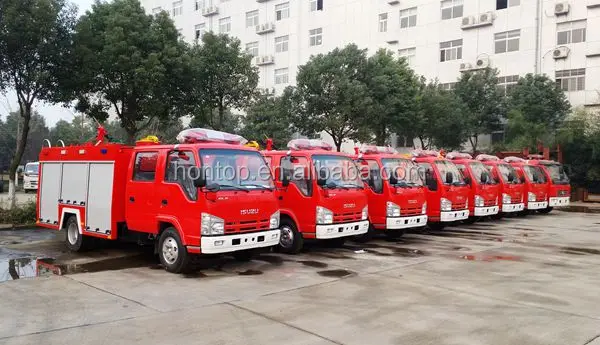

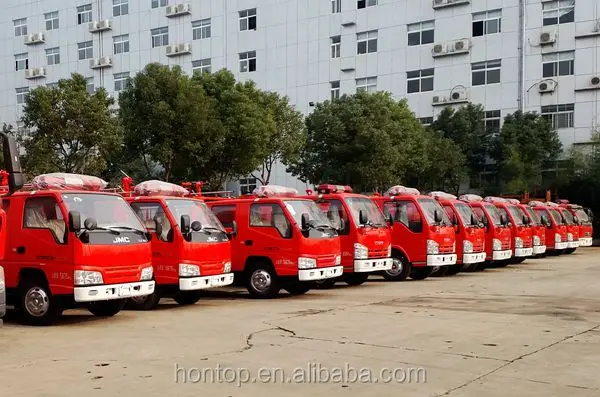

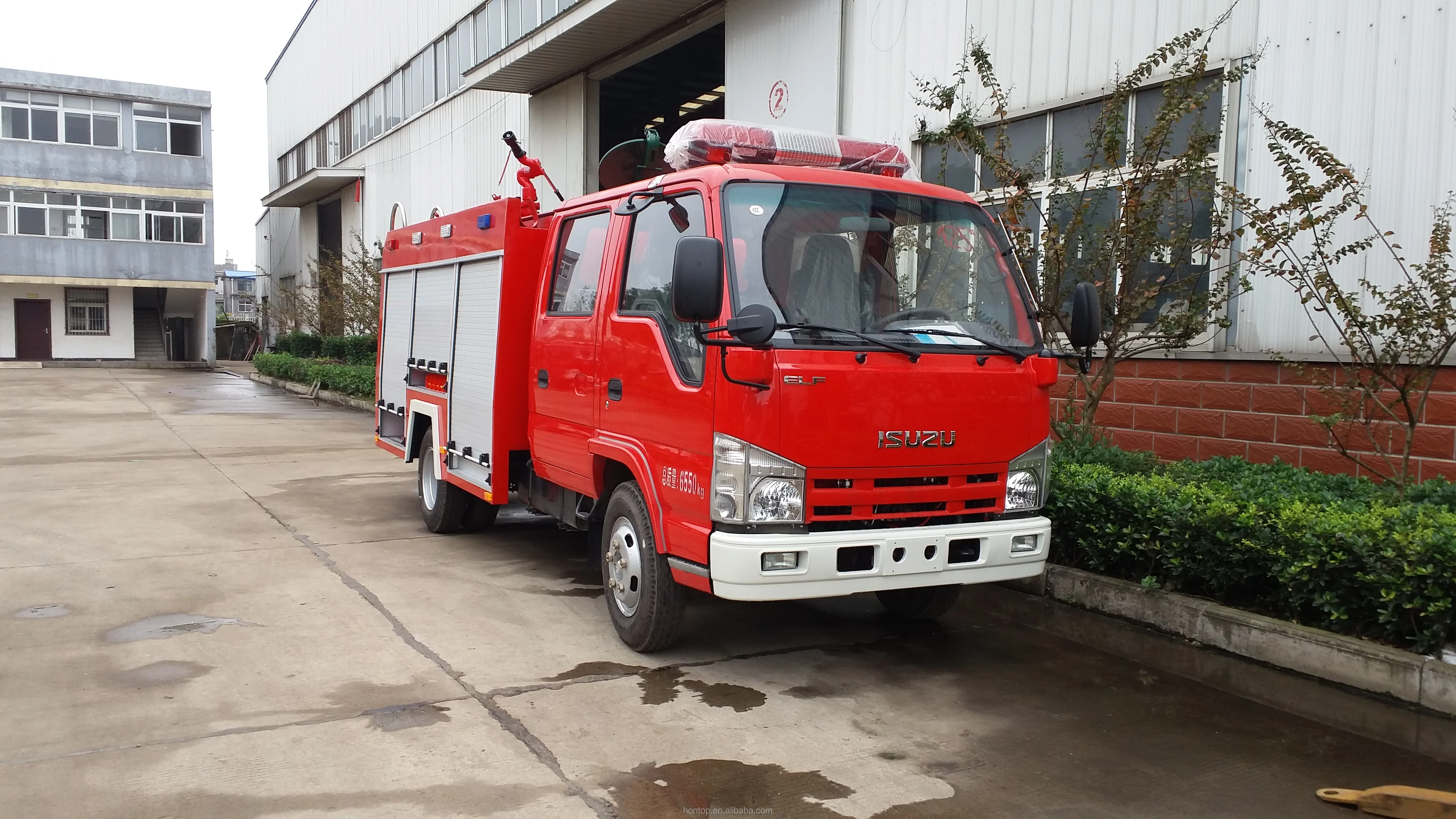

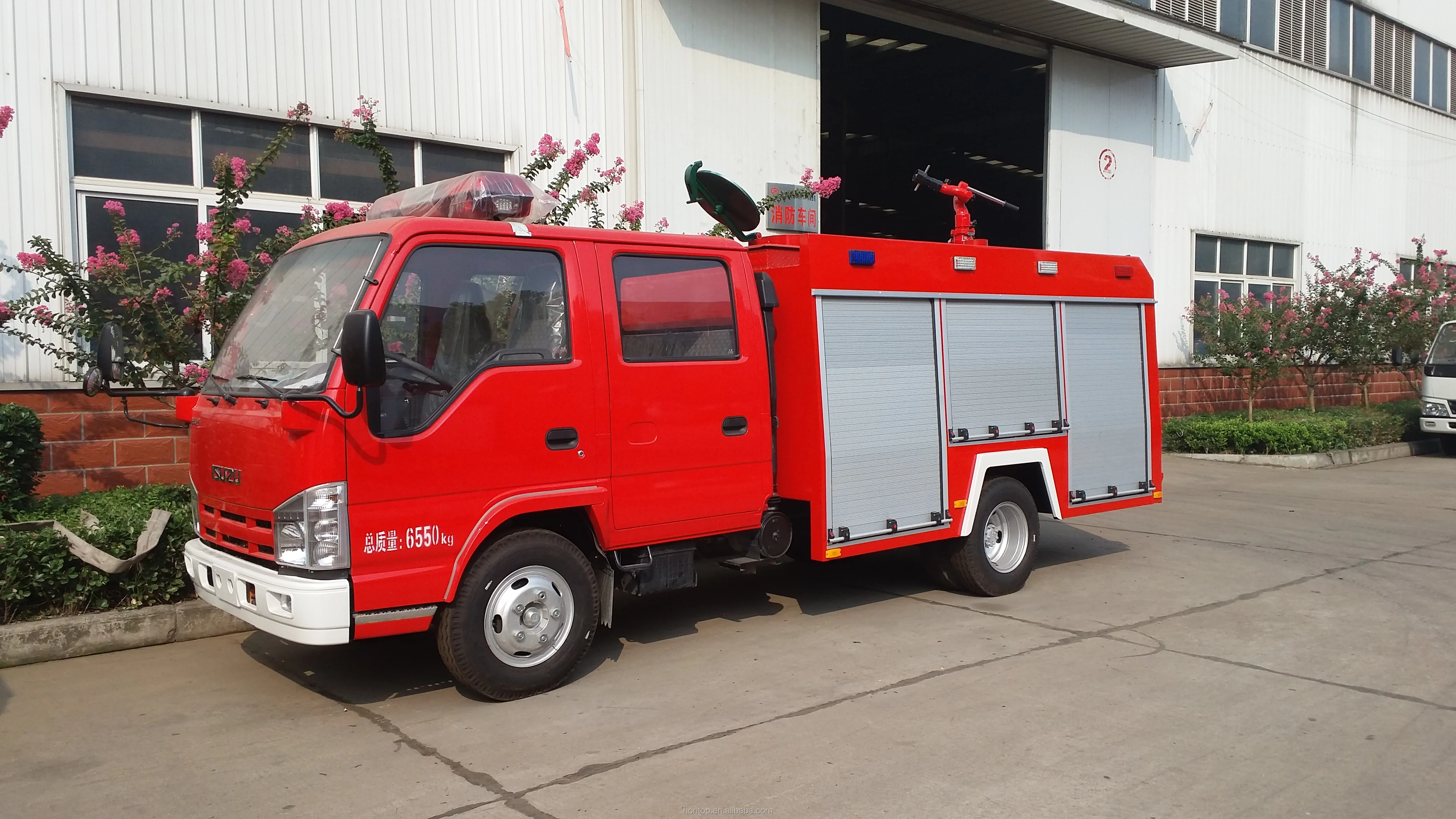

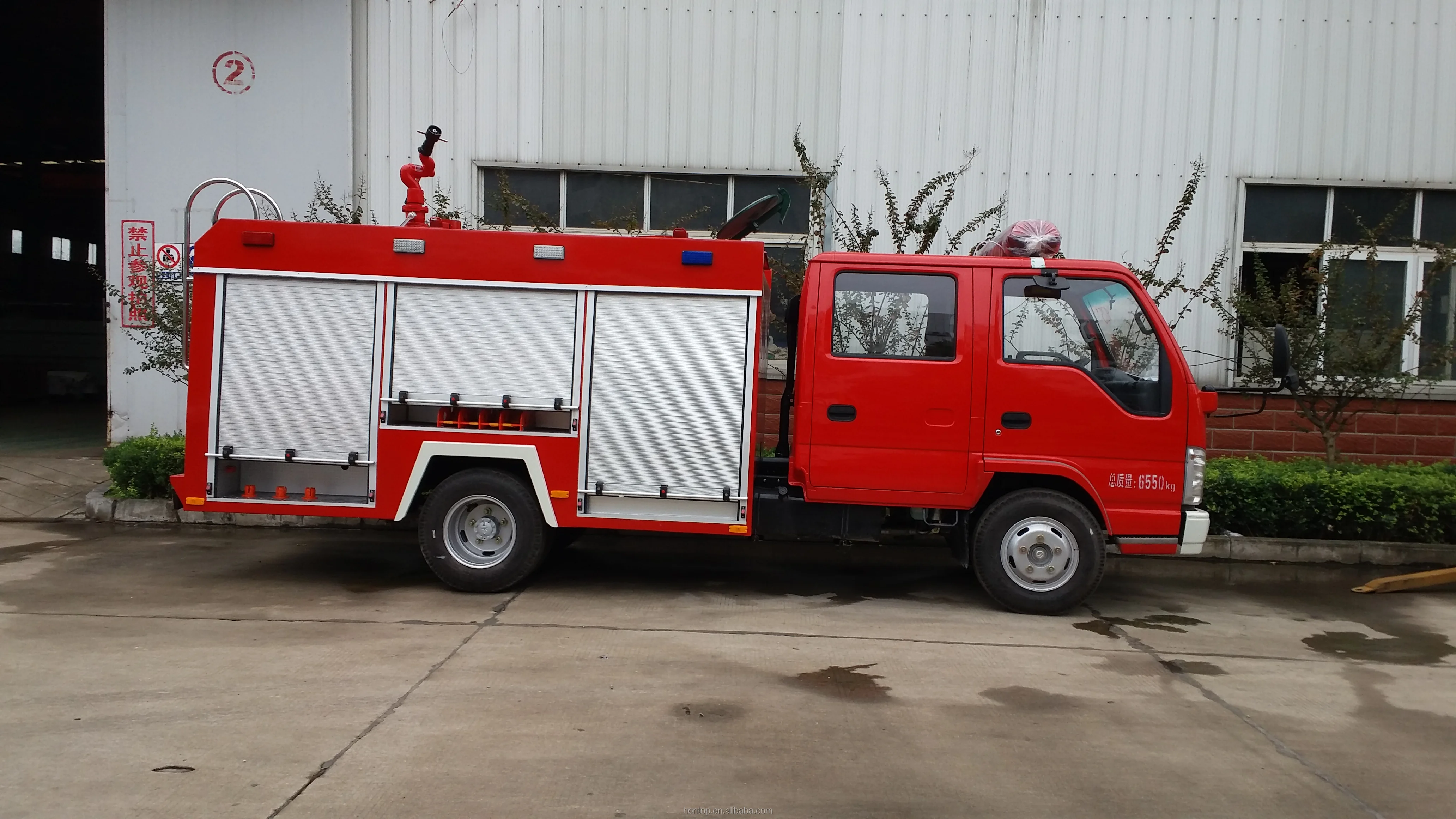

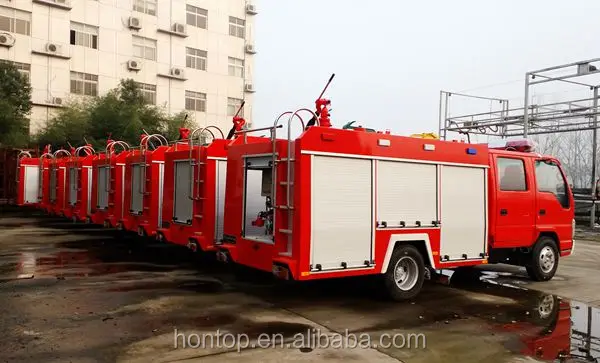

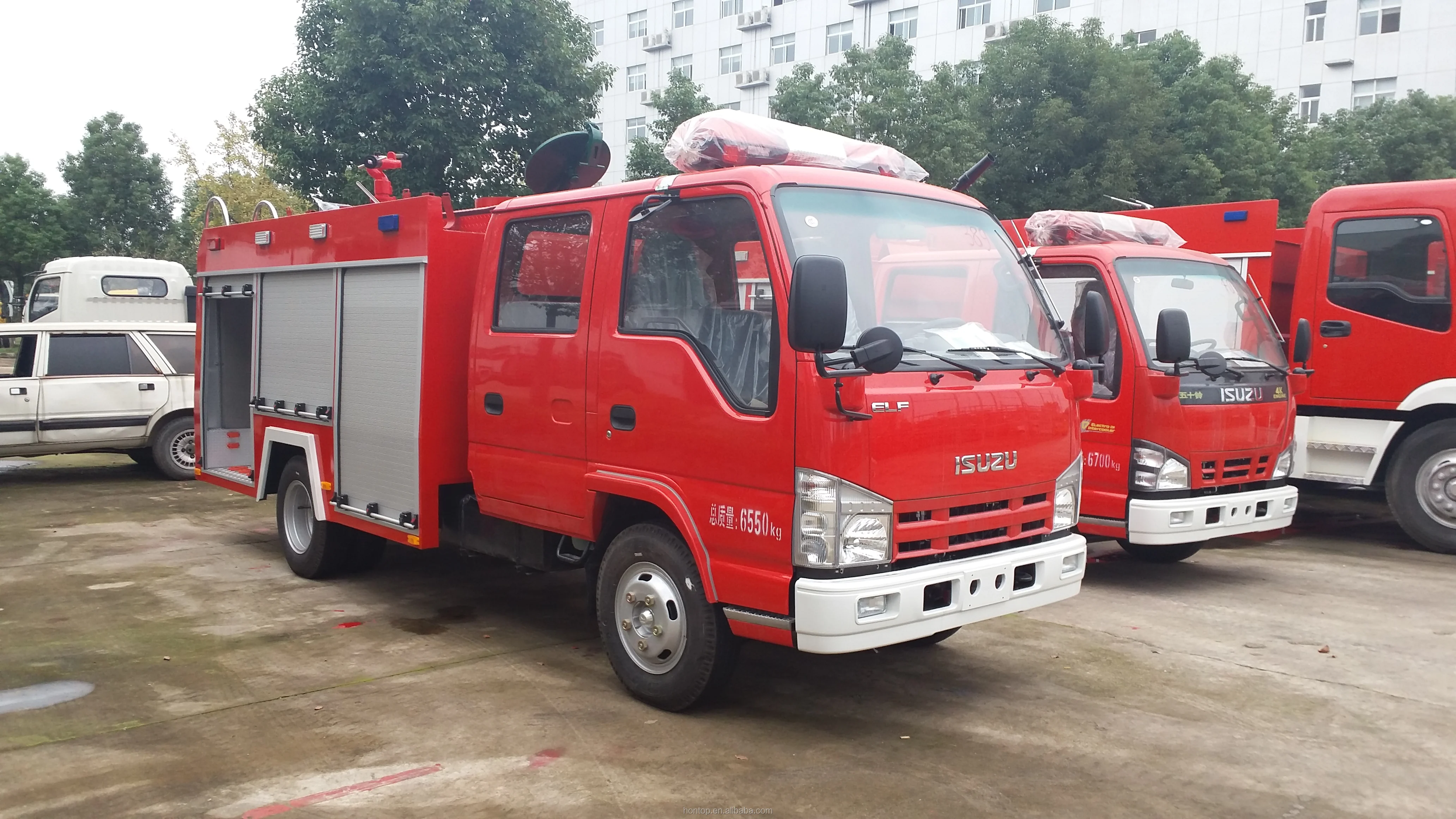

Мини пожарная машина 2000

I. Основная конфигурация и технические параметры:

1, транспортное средство

1,1 Внешний размер: 6350X1980X2750 (мм)

1,2 полная нагрузка Общая масса: 6550 кг

1,3 Объем бака: 2000л

1,4 Количество пассажиров: 2 + 3

1,5 Максимальная скорость: 90 км/ч

2. Корпус:

2,1 Производитель: qingling Car co., LTD

2,2 режим вождения: 4 × 2

2,3 Колесная база (мм): 3360

2,4 Номинальная мощность: 72 кВт (98 лошадиных сил)

Тип 2,5: с водяным охлаждением, с наддувом, с промежуточным охлаждением, с общим Рельсом высокого давления, электронный дизельный двигатель

2,6 сцепление: Одинарная пластина, сухого типа, мембранная пружина, масляный и газовый тормоз

2,7 Трансмиссия: пятискоростная Трансмиссия isuzu

3. Экстрактор силы:

3,1 Тип: Полная мощность сэндвич типа (с дополнительным охлаждающим устройством)

3,2 Смазка: Тип брызг

4. Пожарного насоса

Модель 4,1: cb10/20 пожарный насос низкого давления

4,2 Расход: 1.0mpa (атмосферное состояние) 20 л/с

4,3 форма отвода воды: полностью автоматический интеллектуальный вакуумный насос используется для отвода водяного кольца

4,4 глубина поглощения воды: 7 м

4,5 время утечки воды: ≤ 35 с

4,6 форма установки: после установки

5. Огненная водяная пушка

5,1 Тип №: PS20W

5,3 Максимальный расход: ≥ 20 л/с

5,4 дальность стрельбы: ≥ 48 м

Ii. Основные функции и структура

1. Кабина:

1,1 Структура: четырехдверная, двухместная, все-в-одном сварная конструкция со специальным гидравлическим поворотным механизмом.

1,2 настроек сиденья: 2 + 3, включая 2 сиденья спереди и 3 сиденья сзади. Инструменты можно разместить под сиденьем.

1,3 оборудование: комната для вождения оборудована оригинальным автомобильным кондиционированием воздуха; установите переключатель экстрактора силы водяного насоса; выключатель сигнализации и т. Д.

2. Насосная комната, трубопровод и система управления:

2,1 насосным

2.1.1 форма установки насосной установки: заднего типа

2.2.2 настройки в насосном помещении: насосная и трубопроводная система компактна по конструкции и научно расположена. Панель управления дисплеем, оснащенная инструментами, индикаторными лампами и контрольными переключателями, устанавливается в удобном для бойцов положении для работы и использования, с четкими текстовыми метками.

2,2 погрузочно-разгрузочная система:

2.2.1 вход: отверстие для воды в помещении насоса оснащено Φ 100 мм с каждой стороны; 1 принять Φ 100 мм впускной клапан-бабочка, используемый для подключения к резервуару для воды.

2.2.2: комплект водяного насоса с шаровым клапаном с обеих сторон tank 65 мм резервуара.

2.2.3 выход: насосная комната с обеих сторон с выходным клапаном Φ 65 мм каждый.

2.2.4 сливной водопровод: для защиты водяного насоса и шаровых клапанов в трубопроводе установлены излишки водяных шаровых клапанов.

2.2.5 трубопровод охлаждающей воды: для защиты нормальной работы вытяжки в трубопроводе имеются дополнительные устройства охлаждения.

2,3 интегрированная система управления технологическим процессом

Устанавливается в середине и сзади насосной комнаты, с функциями управления потоком, дисплеем уровня жидкости, дисплеем давления, вакуумным дисплеем, системой управления дроссельной заслонки и т. д., интегрированной, четкий и быстрый фазовый.

3, танк

3,1 Емкость: резервуар для воды (2000л)

3,2 Материал: Высококачественная углеродистая сталь с высокотехнологичной антикоррозийной обработкой

3,3 структура: добавить вертикальные и горизонтальные антираспашные перегородки

Тип 3,4: Тип подкладки

3,5 оборудование: 1 Φ входное отверстие 450 мм, с быстрооткрывающимся фиксирующим устройством

1 устройство переполнения

1 датчик уровня

1 канализационный выход с клапаном

1 порт впрыска

1 предохранительное устройство

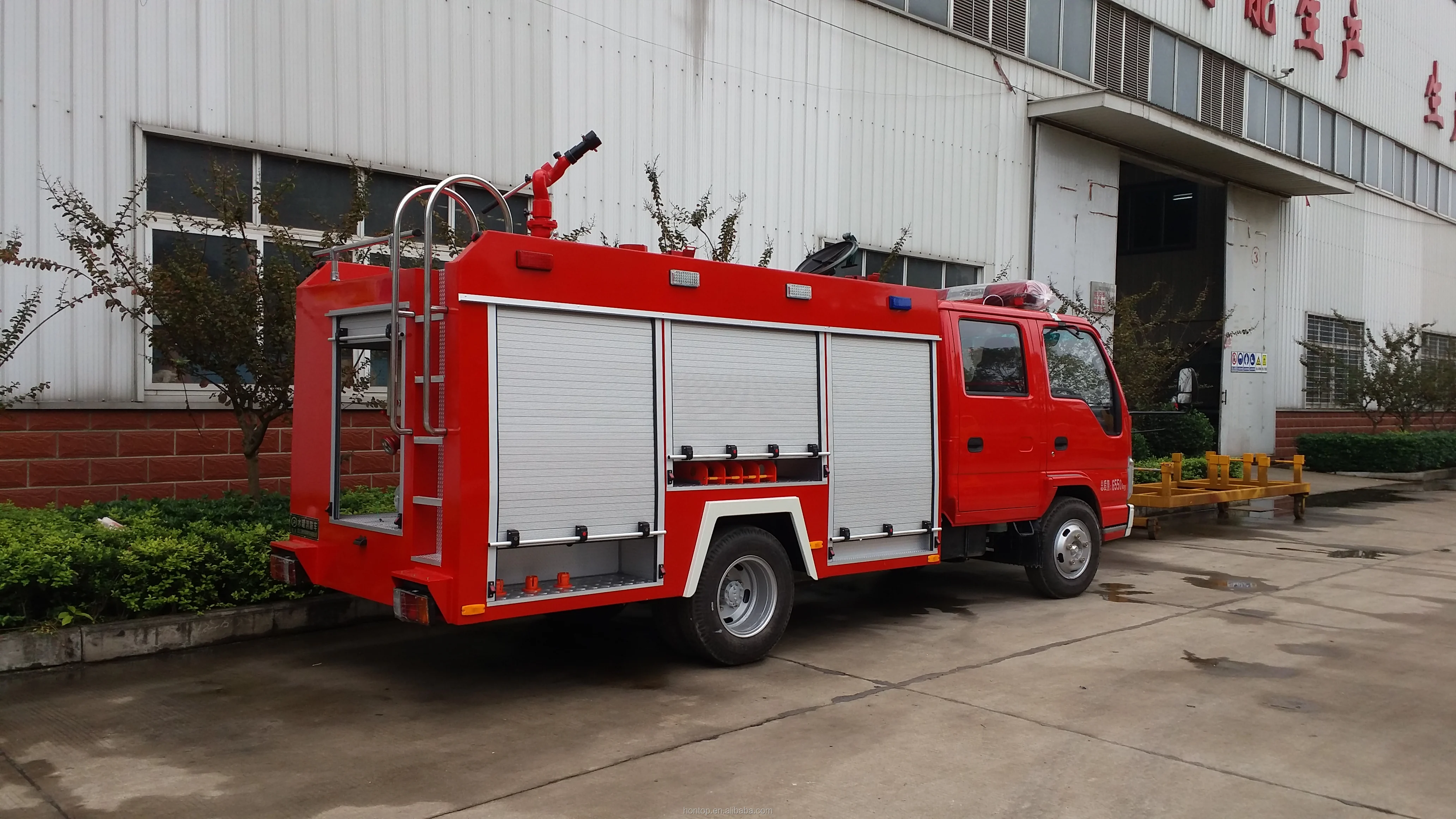

4. Отсек оборудования

4,1 Материал: высококачественная сталь и алюминиевый профиль

4,2 структура: внешняя рама и наружная кожа каретки из высококачественной стали Q235A, внутренняя рама из высокопрочного алюминиевого сплава, внутренняя декоративная пластина и нижняя пластина-пластины из алюминиевого сплава с анодированной поверхностью.

4,3 дверь отсека оборудования: она изготовлена из легкого высококачественного алюминиевого сплава, с алюминиевым сплавом большого размера раздвижной двери затвора, гибкое открытие и закрытие, хорошее уплотнение, низкий уровень шума, красивый внешний вид, легкий и надежный, все двери рулонных затворов можно открыть с универсальным ключом.

4,4 внутренняя структура: внутренняя структура принимает алюминиевый профиль lap joint технология, которая может максимизировать коэффициент использования пространства и гибкость. В оборудовании для хранения используются новые раздвижные кронштейны, тянущаяся пластина и высокопрочный пластиковый ящик для хранения, что позволяет в полной мере использовать ограниченное пространство внутри отсека. Красивая форма, удобное и прочное оборудование.

5. Электроприборы и система предупреждения:

5,1 система сигнализации: есть длинный ряд предупреждающих огней на верхней части кабины, и прямоугольные красные и синие стробоскопические предупреждающие огни установлены на левой и правой сторонах корпуса; Сигнализация встроена в кабину водителя. Сигнализация имеет функции пожарной сигнализации, сирены и внешней рекламы. Мощность сигнализации 100 Вт.

5,2 извлечение силы водяным насосом: он работает в кабине, и есть индикатор состояния извлечения силы на задней панели управления кузова автомобиля.

5,3 остальная часть осветительного и предупреждающего оборудования должна соответствовать требованиям и требованиям электрической системы ga39.5-92

6, аэрозольной краской

6,1 Цвет корпуса: R03 красный цвет в GB/T3181 краска пленка цвет стандарт согласно GB7258

6,2 краска для кузова: поверхность автомобиля должна распыляться ярко-красной краской

6,3 маркировка транспортного средства: может распыляться в соответствии с требованиями пользователя

7, крыша

7,1 правая сторона задней части автомобиля снабжена предохранительной лестницей;

7,2 верхняя часть каретки должна быть покрыта противоскользящими досками.
