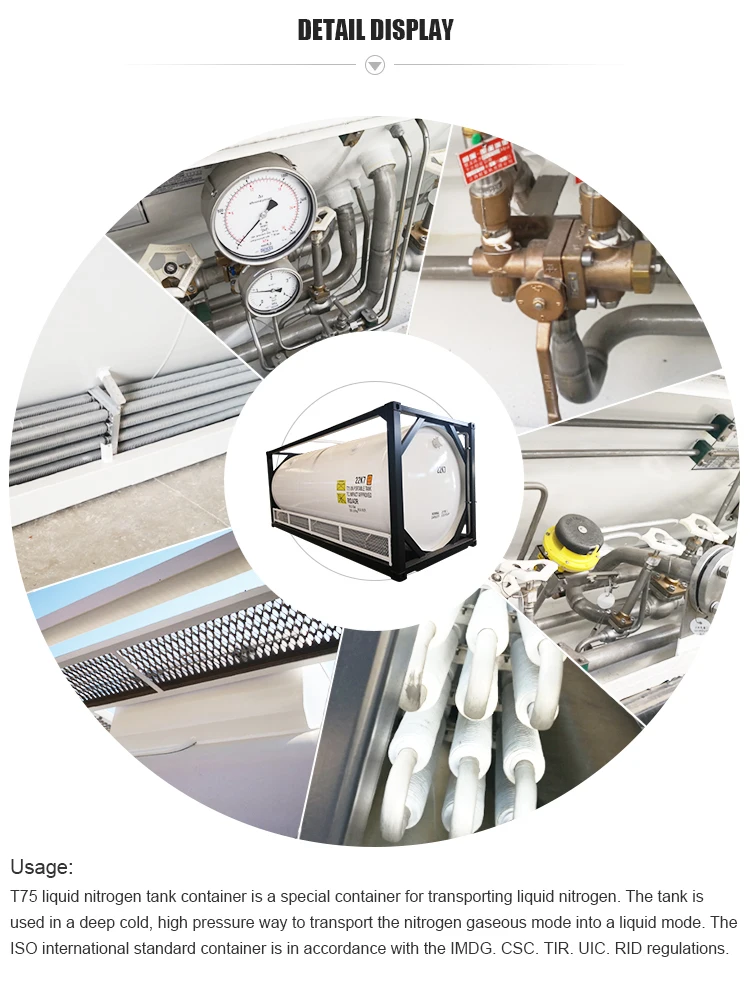

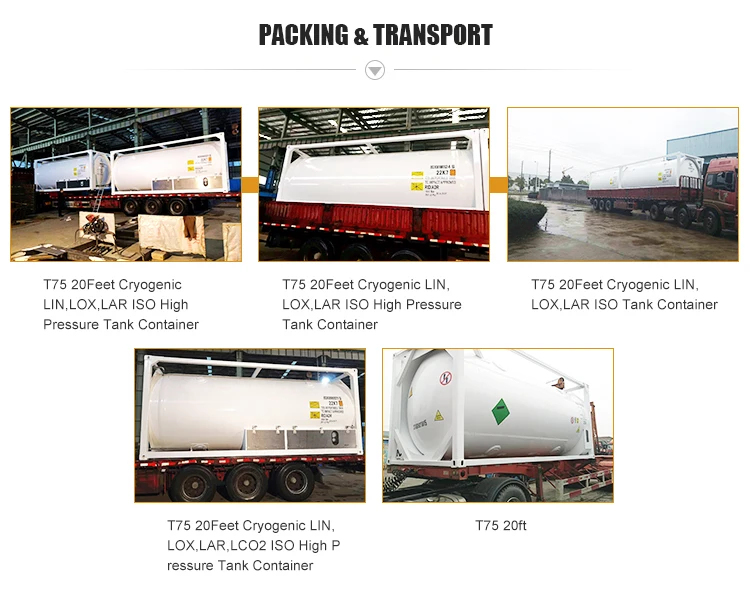

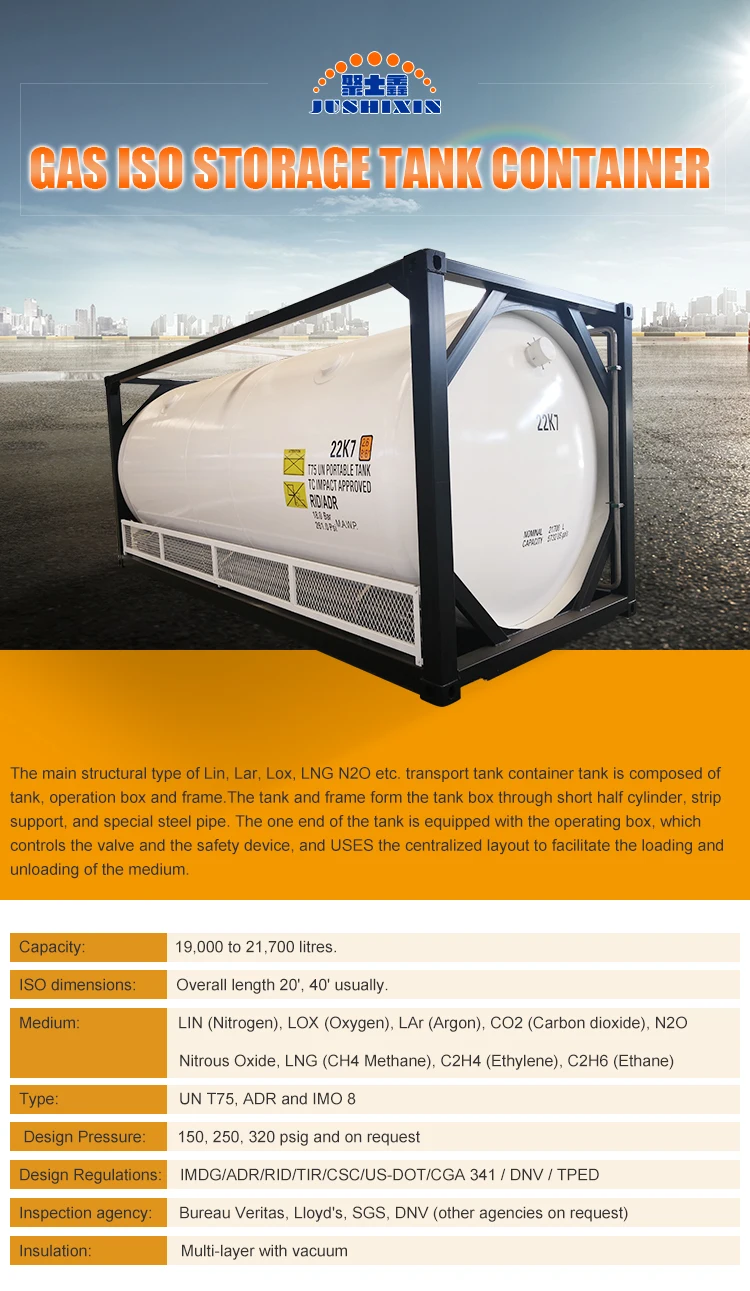

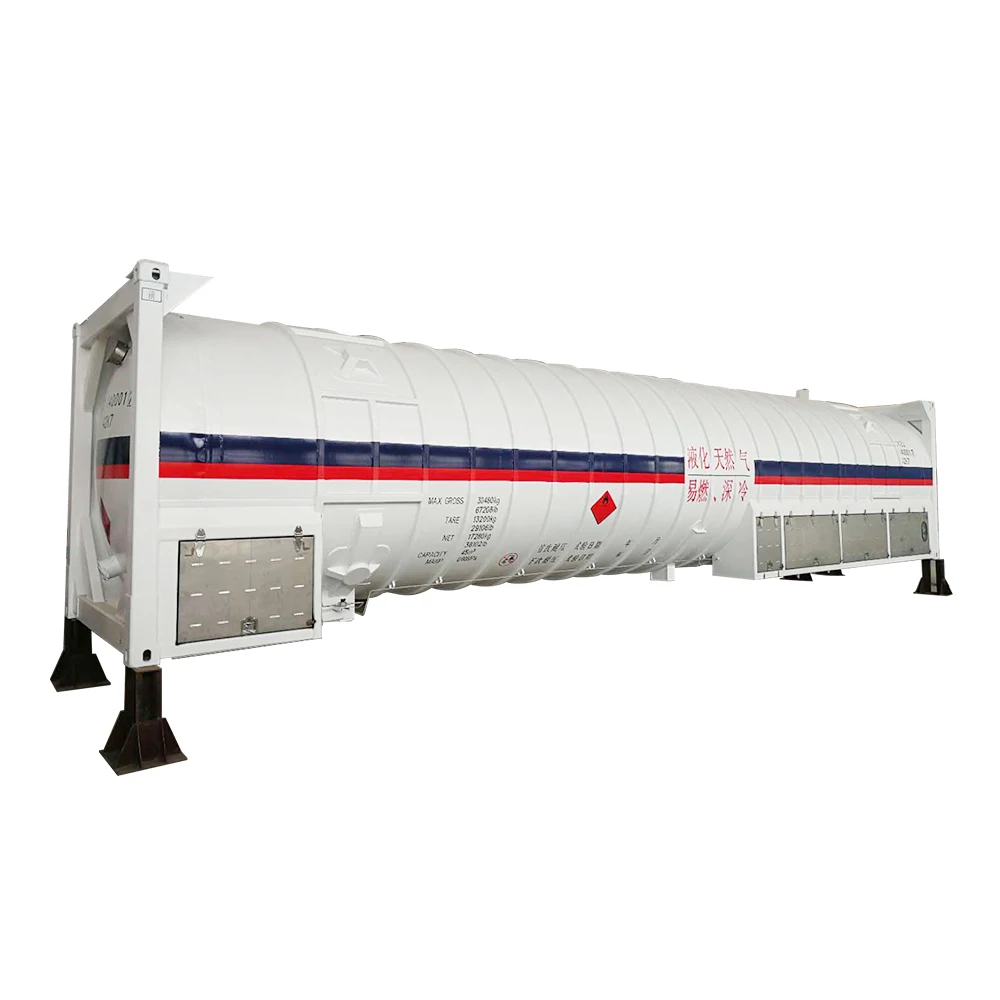

Новый условие длительный срок службы 20 футов T75 СПГ криогенный ISO танк контейнер
Описание и функция мишень | ||
Детали | Блок | Параметр |
Дизайн коды и правила | ASME BPVC.VII. 1 -- 2015Ed + CASE2260-1,T50 ООН PORTALBE бак (IMDG, избавление/АДР) МДП, UIC, кгс, телекоммуникационного оборудования, ISO 1496-3, положениями департамента транспорта США, на расстоянии (SP). | |
ASME знак сертификации штамповки | Да | |
M.a.w.p | 1,8/0,1 МПа при температуре 55℃ | |
Содержание | Сжиженного нефтяного газа (UN1075) | |
Дизайн удельный вес | 0,42 кг/л | |
Внешние размеры/Размеры рамы (ДхШхВ) | Измеритель влажности | 6,058*2,438*2,591 |
Общий объем (номинальный ± 1%) | M & sup3; | 24,65 |
Максимальная полезная нагрузка вес брутто | Кг | 34000 |
Пособие для штабелирования массы | Кг | 192000 |
Вес тары трёхосный загороженные грузовик | Кг | 7520 |
Дизайн температуры | ℃ | От-40 до + 50 |
Гидростатическое испытание под давлением | 2,34 МПа при температуре 4-48℃ | |
Макс. Дизайн минус Tempretures | -40℃ | |
Сброса давления клапанов установка | 1,80 МПа | |
Солнцезащитный козырек | Алюминий | |
Коррозию | 1 мм | |
Номинальная толщина стенок корпуса | 15 мм | |
Минимальная толщина головки (A/F) | 13,43 мм | |
Термическая обработка | Послесварочной термической обработки | |
Эффективность соединения (корпус/головка) | 1,0/1,0 | |
RT (корпус/головка) | 100%/100% | |
MT | Все сварные швы патрубков и более, чем 6 мм угол сварных швов, прикрепленный к судно | |
Испытание на утечку | 0.7MPa | |
Цилиндр/головки | SA-612M нормализовалась | |
Фланцы/сварные поковки | SA-350M LF2 Cl.1 N | |
Испытание на удар, требуемое для цилиндра/головки ASME VII DIV1 | Не требуется, кроме кузнечно-за UCS-66 | |
Прокладка | PTFE | |
MANWAY (давление) шпилька/гайка | SA-193 B7/SA-194 до 2-х часов | |
Рамка-пластина/полые секции | Q345D |
