Y3150E обработки цилиндрические шестерни машина Зубофрезерный

Описание и отзывы

Характеристики

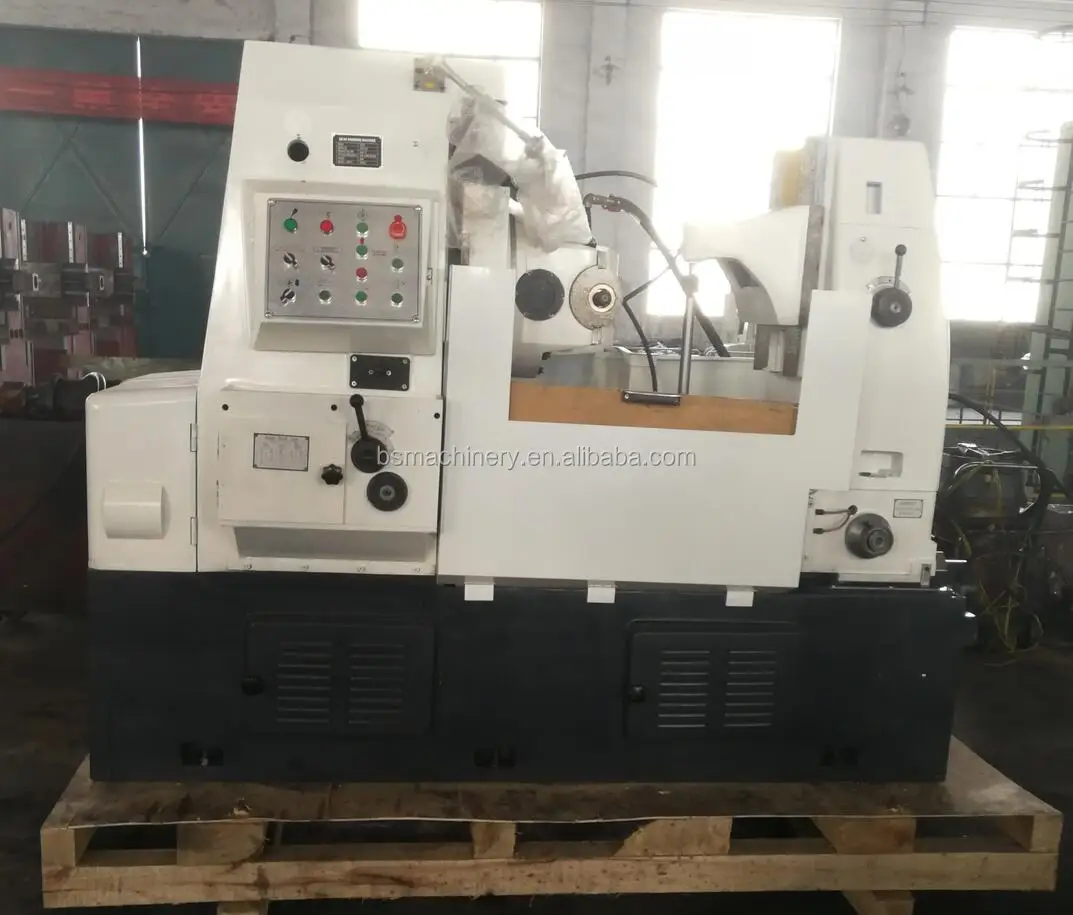

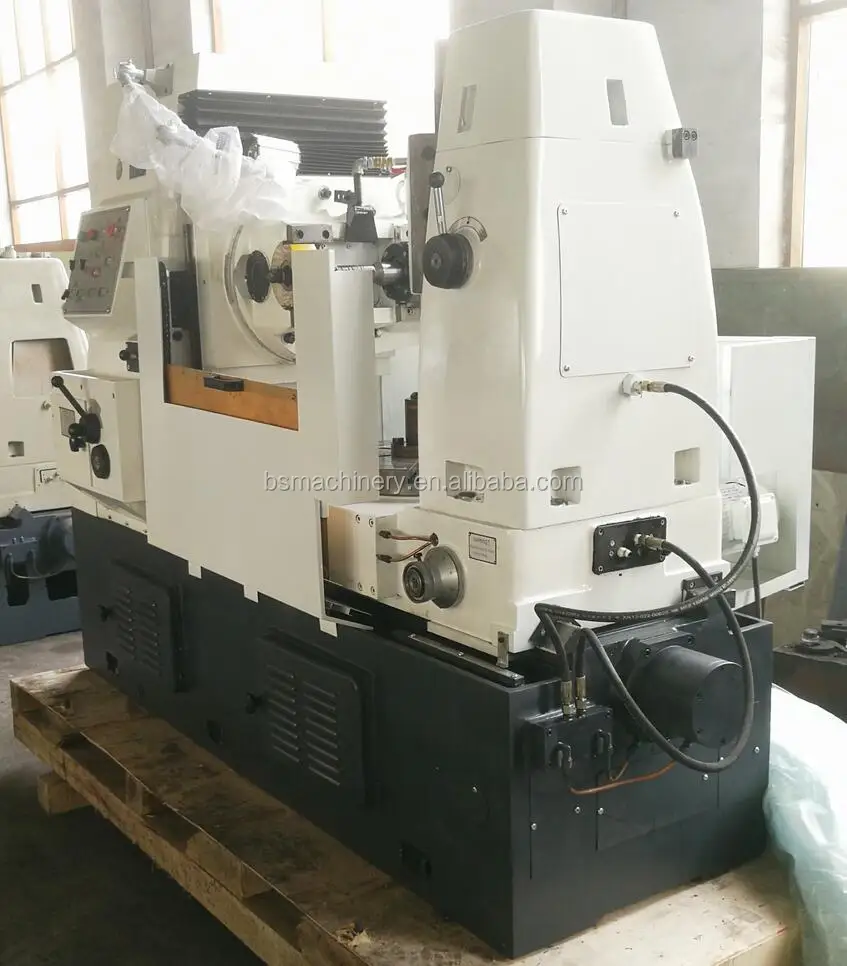

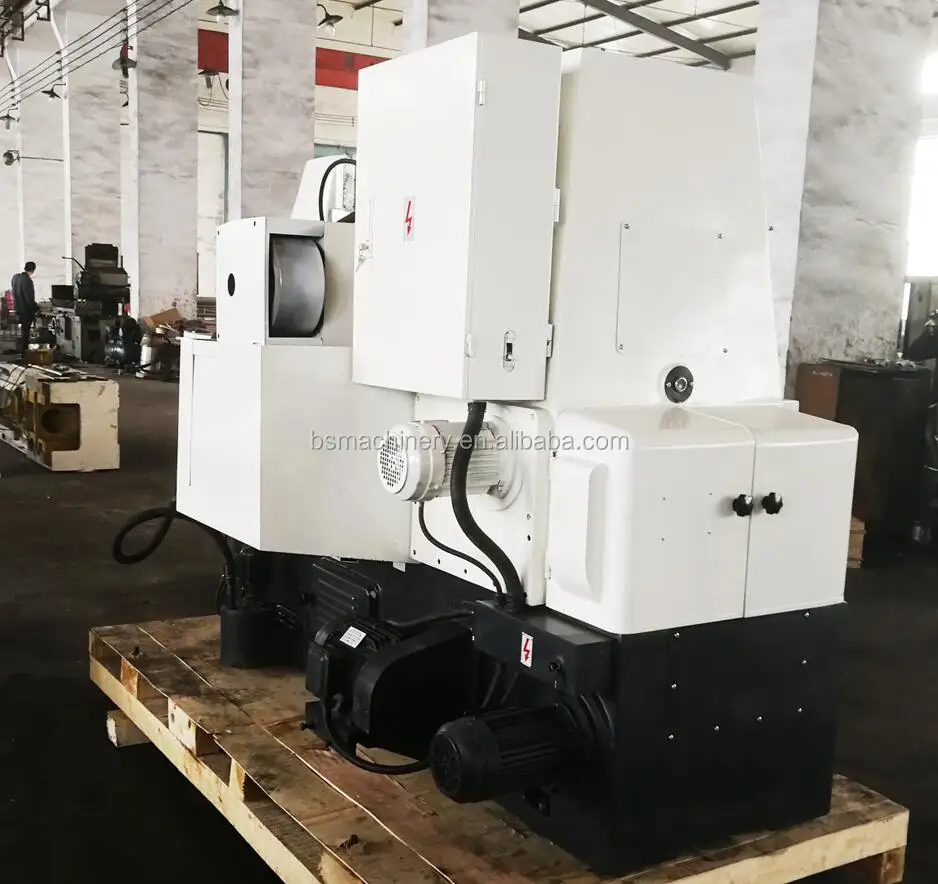

Y3150E обработка цилиндрической шестерни машина Зубофрезерный станок

Зубофрезерный станок базовая машина Введение:

1. Модель Y3150E зубофрезерная машина применима для резки шпоры и винтовых передач, червячных колес, звездочек и коротких шпиндельных валов в jobbing, малом или серийном производстве.
2. Он характеризуется хорошей жесткостью, высокой точностью работы, простотой в эксплуатации и простой установкой процедуры, либо Обычный или взбирающийся метод может быть использован в машине.
3. Кроме того, машина оснащена автоматическим устройством для выкрикивания и механизмом обеспечения безопасности и автоматической смазочной системой.
4. Импортные гидравлические компоненты могут быть использованы для машины в соответствии с требованиями клиентов. Кроме того, тангенциальная головка варочной панели также доступна для специального заказа для резки червячных колес в тангенциальном режиме подачи.



Спецификация зубофрезерного станка:

Модель	Y3150E	Y3180H
Максимальный диаметр заготовки (с задней колонной/без задней колонны)	350/500 мм	550/800 мм
Макс зубофрезерные модуль	8 мм	10 мм
Максимальная ширина обработки	250 мм	300 мм
Мин обработки шестерни	Z/K = 6	Z/K = 8
Макс вертикальное перемещение столба инструмента	300 мм	350 мм
Макс swiver Ангел столба инструмента	±240°	±240°
Расстояние между осями резака и рабочим столом	235-535 мм	235-585 мм
Шпинделя с коническим отверстием	Морс 5	Морс 5
Диаметр варочной панели	160 мм	180 мм
Макс. Осевое движение резака	--------	50 мм
Варочная поверхность абор диаметров	φ22, Φ27, Φ32	φ22, Φ27, Φ32, Φ40MM
Расстояние между центром оси варочной панели и рабочим столом	30-330 мм	В переменного тока, 50-550 мм
Рабочий стол диафрагмы	80 мм	80 мм
Коническое отверстие оправки заготовки	Морс 5	Морс 5
Рабочий стол диаметр	520 мм	650 мм
Скорость вращения шпинделя и диапазон	9 уровень 40-250об/мин	8 уровень 40-200об/мин
Быстрая скорость перемещения инструмента	≤540MM/мин	≤540MM/мин
Рабочий стол быстрая скорость движения	≤500MM/мин	≤500MM/мин
Расстояние между Рабочий стол	400-600 мм	400-600 мм
Осевая скорость подачи и степень	12 уровень 0,4-4 мм/R	12 уровень 0,4-4 мм/R
Мощность основного двигателя и синхронная скорость	N = 4 кВт 1500об/мин	N = 5,5 кВт 1500об/мин
Вес машины	4500 кг	5500 кг
Габаритные размеры	2440*1370*1800 мм	2752*1490*1870 мм

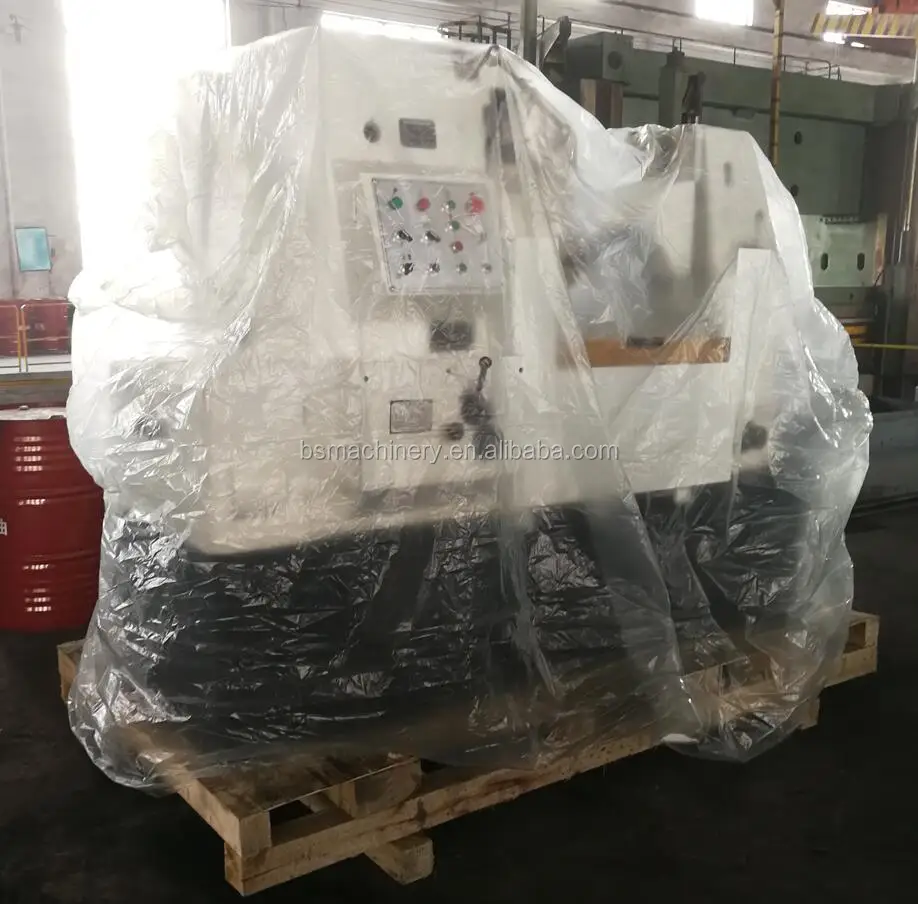

Тип упаковки зубчатой зубофрезерной машины:

Наша гарантия и услуги по зубофрезерной машине:
Срок ограничения гарантийного срока и ответа в течение 12 месяцев с даты B/L, любые дефекты или проблемы, которые не вызваны неправильной операцией, будут отремонтированы или заменены поставщиком бесплатно.

1. На любые запросы будет дан ответ в течение 12 часов

2. Профессиональный производитель, добро пожаловать на нашу фабрику в любое время

3. Обслуживание OEM приветствуется, и мы можем помочь вам напечатать ваш логотип, информацию о компании и т. Д. На наших продуктах и упаковке.

4. Высокое качество, модный дизайн, разумная и конкурентоспособная цена и быстрое время выполнения

5. Послепродажное обслуживание

6. Быстрая доставка

7. Защита ваших торговых площадей, идей дизайна и всей вашей личной информации

Вы можете оплатить заказ через: T/T, western union, L/C по предъявлении.

Наша конечная цель-ваше удовлетворение!
