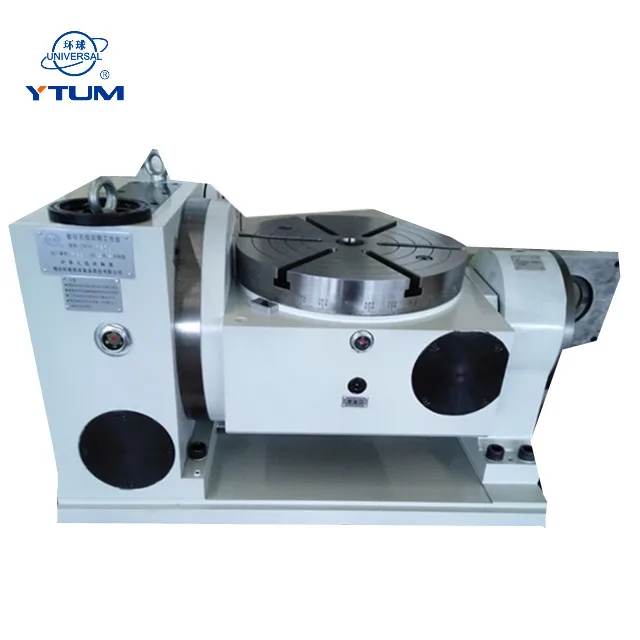

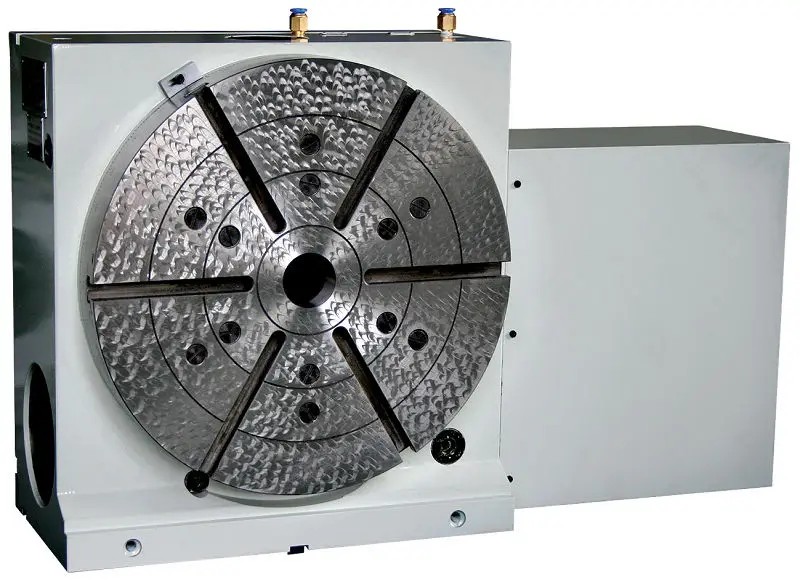

Электрический поворотный стол 4-й оси моторизованный сварочный стол поворотный позиционер
Специальный фланец для соединения патрона прокрутки поставляется и упаковывается отдельно. для специального заказа комплектующие разделительных пластин позволяют оператору точно разделить вращение зажимной поверхности на 360 градусов на 2-66 делений, И все делится на 2,3 и 5 от 67-132.
Дополнительные аксессуары: отверстие пластины, фланец, Задняя бабка, центр
Используется в Hor. & Vert. Положении.
Детали
TSL100
TSL160
TSL200
TSL250
TSL320
TSL400
Диаметр таблицы мм
100
160
200
250
320
400
Конус Морзе центрального отверстия
MT2
MT3
MT4
Диаметр центрального отверстия
φ20X8
φ25X6
φ30X6
φ40X10
Центральная высота для верта. Монтажный мм
70
125
150
170
210
260
Ширина T-slot мм
6
10
12
14
Прилегающий угол T-slot
90 °
60 °
Ширина установочного ключа мм
10
12
14
18
Передача радио червячной передачи
1: 72
1: 90
Индикация штурвал задвижки
2'
1'
Минимальное значение верньера
10"
Точность индексации
120»
80»
60»
Максимальная нагрузка (Hor.) кг
20
100
150
200
250
300
Макс. Рабочая нагрузка (Верт.) кг
10
50
75
100
125
150
Вес нетто кг
7
23
31,5
46
77
150
Вес брутто кг
8
30
42
57
92
175
Размеры корпуса мм
245X165X112
432X432X220
450X440X235
510X460X240
590X580X250
750X684X286
Упаковка & Доставка
Информация о компании
Yantai Universal Machine Tool Equipment Co., Ltd
Профессиональный производитель функциональных деталей станка с научно-техническим R & D
Более 70 лет опыта работы с 700 сотрудниками
Сильная техническая команда: 2 мастер-техника провинциального уровня, 179 техников городского уровня, 41 продвинутый техники уровня и 138 техников общего уровня
Продукция: NC турель, поворотный стол, разделительная головка, патроны и другие аксессуары
Адрес: перекрёсток улиц цзиньчжун (№ 563, JUFU ROAD, FUSHAN DISTRICT, Яньтай, Китай (материк)
