Однофазный фильтр источника питания EMI для очистки переменного тока 220 В тип CW3-3A-T 6A
- Категории: >>>
- Поставщик: Zhejiang,Tongzheng,Electric,Co.,Ltd.
Поделиться:
Описание и отзывы
Характеристики
Вставка соединения однофазный общего назначения серии
Особенности и преимущества
Компактный размер, быстрое и простое крепление шасси
Различные клеммы стили
Хорошая производительность затухания, защита от перенапряжения и подавление радиочастотных помех.
Типичные области применения
Электрического и электронного оборудования
Медицинский и бытовой техники
Оборудование для автоматизации, обработки данных и электронных данных
Технические характеристики
Максимальное Непрерывное рабочее напряжение: 250 В переменного тока
Рабочая частота: 50/60 Гц
Номинальные токи: 3A-30A @ 40 ° Макс.
Высокое потенциальное испытательное напряжение (1 мин): линия к линии 1500VDC/линия к земле 1500VAC
Диапазон температур работы и хранения:-25 ° ~ + 85 ° (25/085/21)
Фильтр | Номинальный ток @ 40 ° [A] | Норма утечки ** 250VAC/50 Гц [мА] | Постоянной ёмкости, универсальный конденсатор Cy [nF] | Сопротивление R [kΩ] | Терминал соединения | Электрическая схема [Рис.] | Размеры [Рис.] |
CW3-3A-T | 3 | <0,5 | 3,3 | 1000 | T | 1 | F1 |
CW3-6A-T | 6 | <0,5 | 3,3 | 1000 | T | 1 | F1 |
CW3-10A-T | 10 | <0,5 | 3,3 | 1000 | T | 1 | F1 |
CW3-20A-T | 20 | <0,5 | 3,3 | 1000 | T | 1 | F1 |
CW3-30A-T | 30 | <0,5 | 3,3 | 1000 | T | 1 | F1 |
*
Суффикс "T" представляет собой вставную комбинацию.
**
Максимальная утечка в нормальных условиях эксплуатации, Примечание: Если нейтральная линия прервана, наихудшая утечка может достигать вдвое этого уровня.

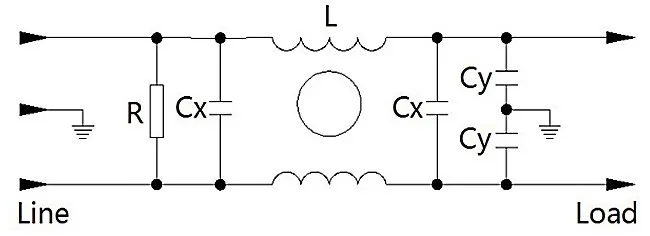

Электрические схемы

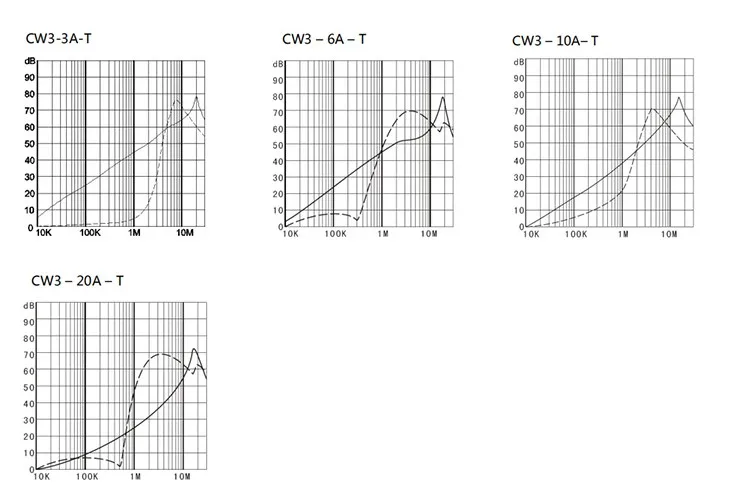

Типичные фильтр затухания
В системе CISPR 17/50 Ω [-- общий режим; ----- дифференциальный режим]
Размеры [все размеры в мм]
Стиль соединения «T»
