AC очистки 220V однофазный источника питания фильтр EMI анти-помех аудио
- Категории: Other Filter Supplies >>>
- Поставщик: Zhejiang,Tongzheng,Electric,Co.,Ltd.
Поделиться:
Описание и отзывы
Характеристики
Вставка соединения однофазный общего назначения серии
Особенности и преимущества
Небольшой размер, быстрая и простая установка шасси
Различные клеммы стили
Хорошая проводимая производительность затухания, применяемая к окружающей среде требуется низкое подавление помех
Типичные области применения
Электрического и электронного оборудования
Медицинский и бытовой техники
Оборудование для автоматизации, обработки данных и электронной обработки данных
Технические характеристики
Максимальное Непрерывное рабочее напряжение: 250 В переменного тока
Рабочая частота: 50/60 Гц
Номинальные токи: 1A-10A при 40 ° Макс.
Высоковольтное испытательное напряжение (1 мин): линия к линии 1500VDC/линия к земле 1500VAC
Температурный диапазон работы и хранения: -25 ° ~ + 85 °(25/085/21)
Фильтр | Номинальный ток @ 40 °[A] | Норма утечки ** 250 В переменного тока/50 Гц [мА] | Постоянной ёмкости, универсальный конденсатор Cy[nF] | Сопротивление R[kΩ] | Терминал соединения | Электрическая схема [Рис.] | Размеры [Рис.] |
CW1B-1A-T(B2) | 1 | <0,5 | 3,3 |
| T | 1 | B2 |
CW1B-3A-T(B2) | 3 | <0,5 | 3,3 |
| T | 1 | B2 |
CW1B-6A-T(B2) | 6 | <0,5 | 3,3 |
| T | 1 | B2 |
CW1B-10A-T(B2) | 10 | <0,5 | 3,3 |
| T | 1 | B2 |
*
Суффикс "T" представляет коммикцию вставки.
**
Максимальная утечка при нормальных условиях эксплуатации, Примечание: Если нейтральная линия прерывается, в наихудшем случае утечка может достигать в два раза этого уровня.

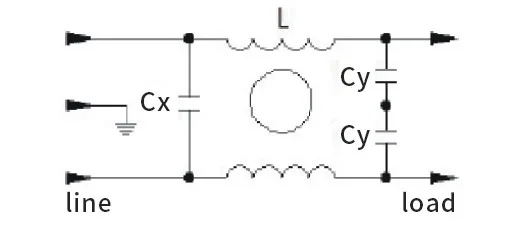

Электрические схемы

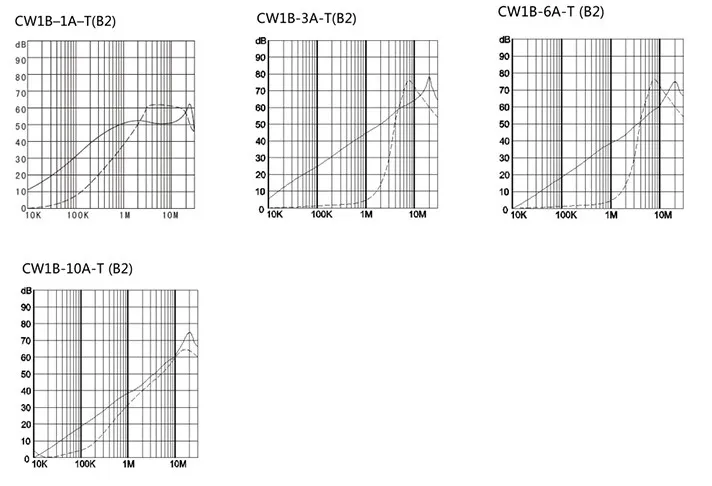

Типичные фильтр затухания
Для системы CISPR 17/50Ω [-- общий режим; ----- дифференциальный режим]

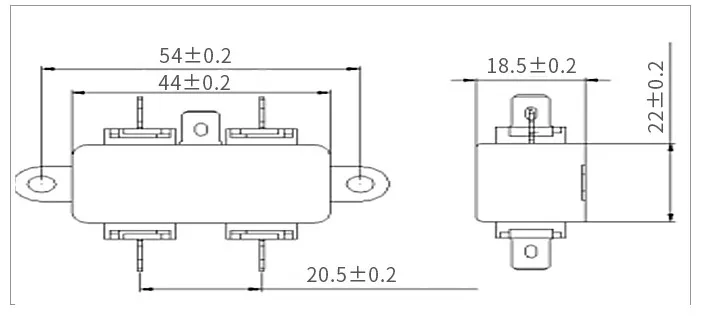

Размеры [все размеры в мм]
Стиль соединения "T"
