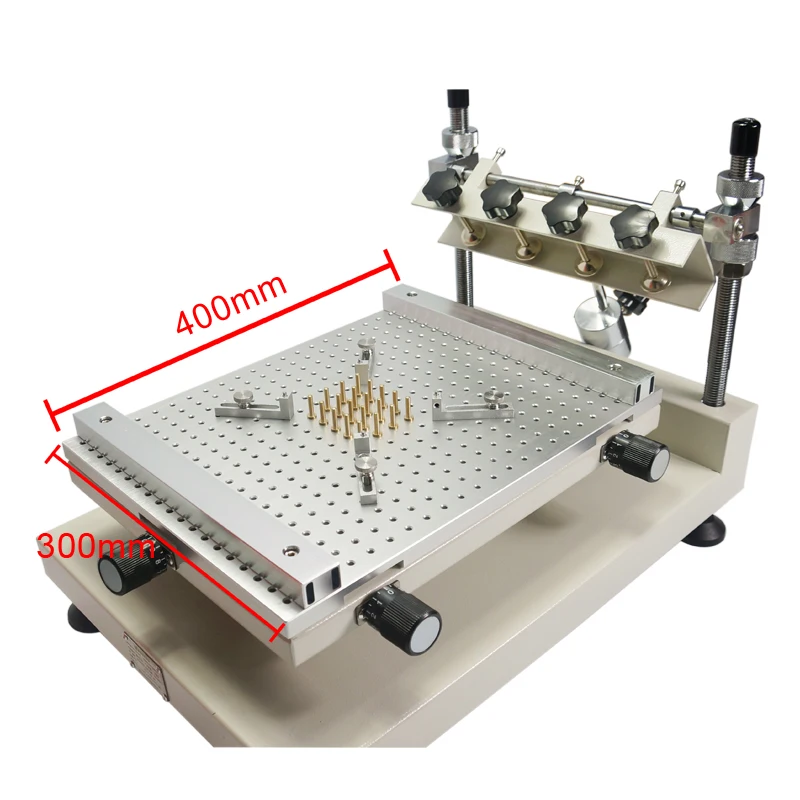

ZB3040H размер печати 250x400 мм ремонт микросхем паяльная паста принтер ручной шелкографический печатная машина с красным

Чип Ремонт паяльной пасты принтер ручной шелкография принтер красный клей печатная машина ZB3040H размер печати 250x400 мм

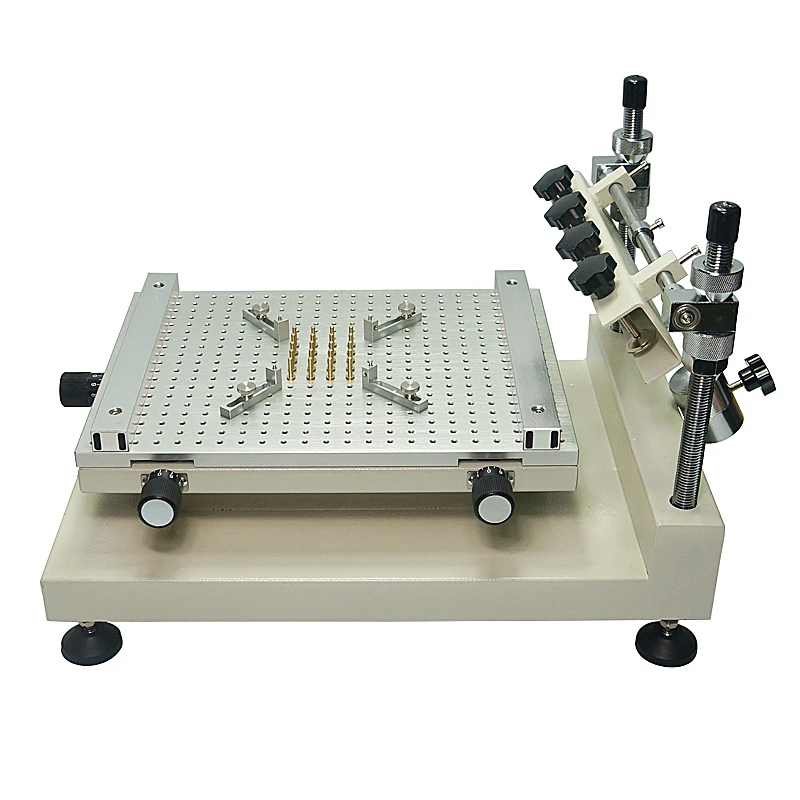

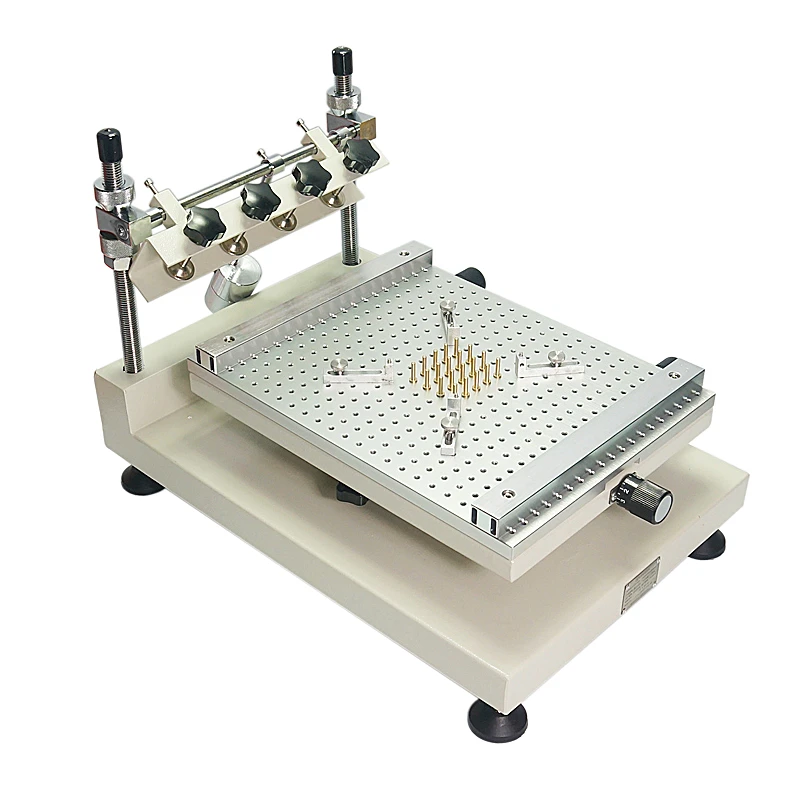

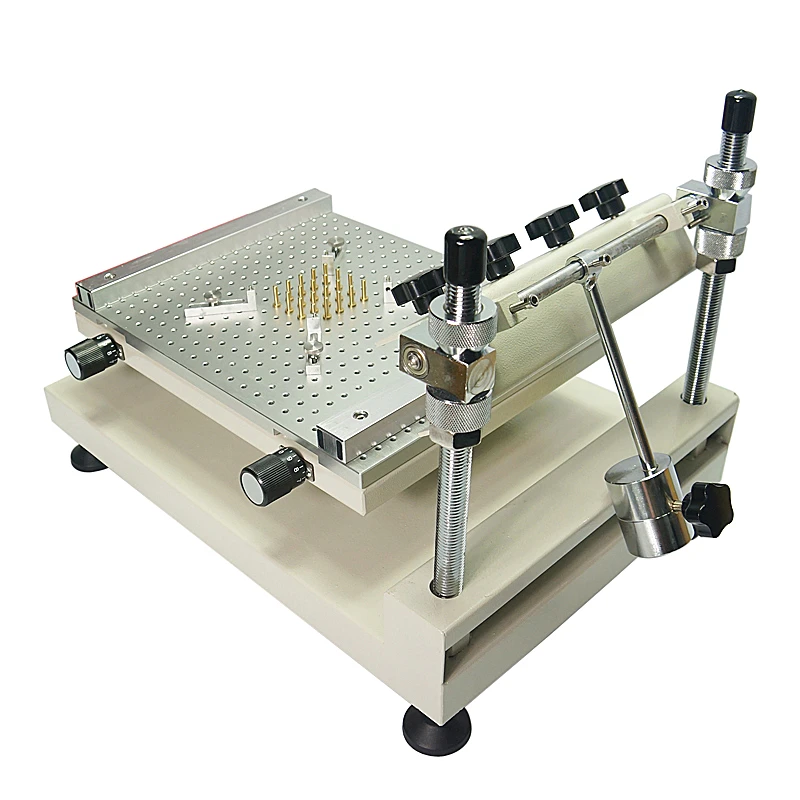

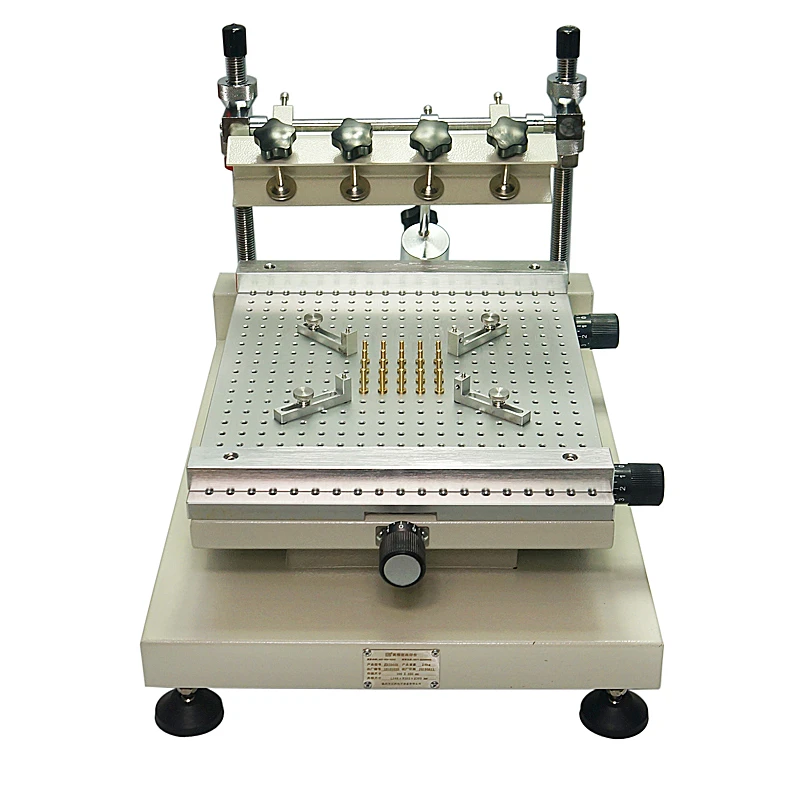

Трафаретная печать машина ZB3040H

Информация о продукте:

ZB3040H точный шелкография в основном для односторонней двухсторонней печатной платы, пасты или красного клея, требования к дизайну, Рабочая платформа выбирает высококачественную алюминиевую плату с отверстием для позиционирования сот, плинтус принят утолщенной стальной доски сварочного формования, прочный, прочный.

Позиционный штифт используется в монтажной плате, а фиксированный стержень и фиксированная пластина расположены таким образом, чтобы быть удобным для позиционирования и гарантировать точность повторной работы

Режим коррекции перемещается стальной сеткой и регулируется микро регулировкой оси X и Y печатной платформы

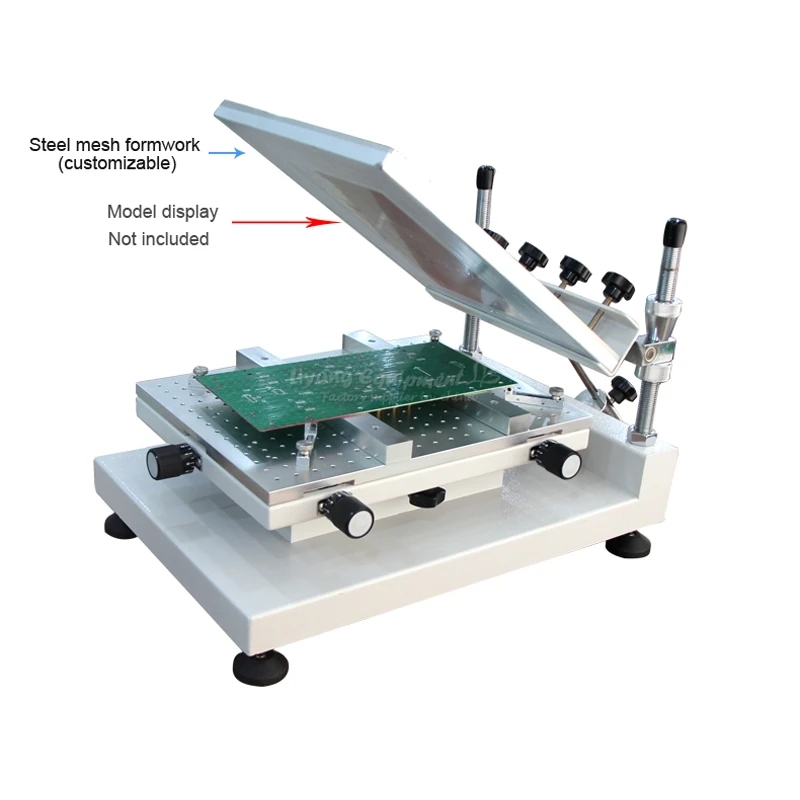

Стальная проволочная рама принимает спиральный винт бар, который может регулировать высоту вверх и вниз, чтобы контролировать толщину PCB и количество печатной пасты

Экран печати фиксируется 4 ручкой с нажимной пластиной, и он быстрый и прочный

Установка:

Снимите упаковку, внимательно прочитайте инструкции и поддерживайте положение основного шасси обеими руками. Поднимите главный двигатель и поместите хост в правильном направлении. Земля требует твердого и гладкого места

Отрегулируйте основание четырех регулировочных ножек, чтобы вся машина оставалась горизонтальной и стабильной

Установите печатную пластину, отрегулируйте положение и угол баланса-вес и фиксированную ручку так, чтобы печатная пластина всегда была в подходящем положении угла

Режим работы:

Шаг 1: Снимите печатную плату и поместите на четыре позиционирования, поверните ручку регулировки высоты, чтобы сделать модуль печати и контакт печатной платы, затем отрегулируйте положение иглы позиционирования, сделайте отверстие для печати шаблона печати в соответствии с печатной поверхностью печатной платы, зафиксируйте четыре иглы позиционирования

Шаг 2: в соответствии с положением размеров печатной платы и компонентов платы, установив соответствующий наперсток между четырьмя позиционирующими позициями иглы, и отрегулируйте ручку регулировки оси X и Y, печатная поверхность и отверстие печатной платы шаблон печати точное позиционирование, через фиксированную ручку.

Шаг 3: в соответствии с печатной платой удалите соответствующую паяльную пасту или Возьмите небольшое количество паяльной пасты, помещенной в шаблон (Примечание: паста должна быть полностью смешана после использования, и рекомендуется использовать автоматический смеситель для пасты температуры ZB500S), Используйте скребок с паяльной пастой в подходящей форме в качестве шаблона. Время завершения операции, не повторная операция

Шаг 4: после печати, если количество паяльной пасты на печатной плате меньше или больше, зазор между печатным шаблоном и печатной платой можно регулировать с помощью регулятора высоты шаблона для управления количеством паяльной пасты, напечатанной на печатной плате

Шаг 5: печатная плата завершена, избыточная паяльная паста должна быть помещена в другой контейнер, не может быть возвращена к оригинальной неиспользованной паяльной пасте, чтобы не повредить неиспользованную паяльную пасту и шаблон печати и скребок для очистки, общее использование медицинской очистки алкоголя

Вопрос:

1: каждый раз после завершения работы, своевременная Чистка и обслуживание машины, чтобы не повлиять на срок службы машины

2: печать шаблонов вверх и вниз движения, не слишком сильно, чтобы не повредить машину, влияя на точность позиционирования

3: Возьмите или Положите печатную плату, мы должны обратить внимание, чтобы защитить иглу позиционирования, чтобы не повредить, для разного размера отверстия позиционирования, вы также можете совпасть с соответствующим контактом позиционирования
