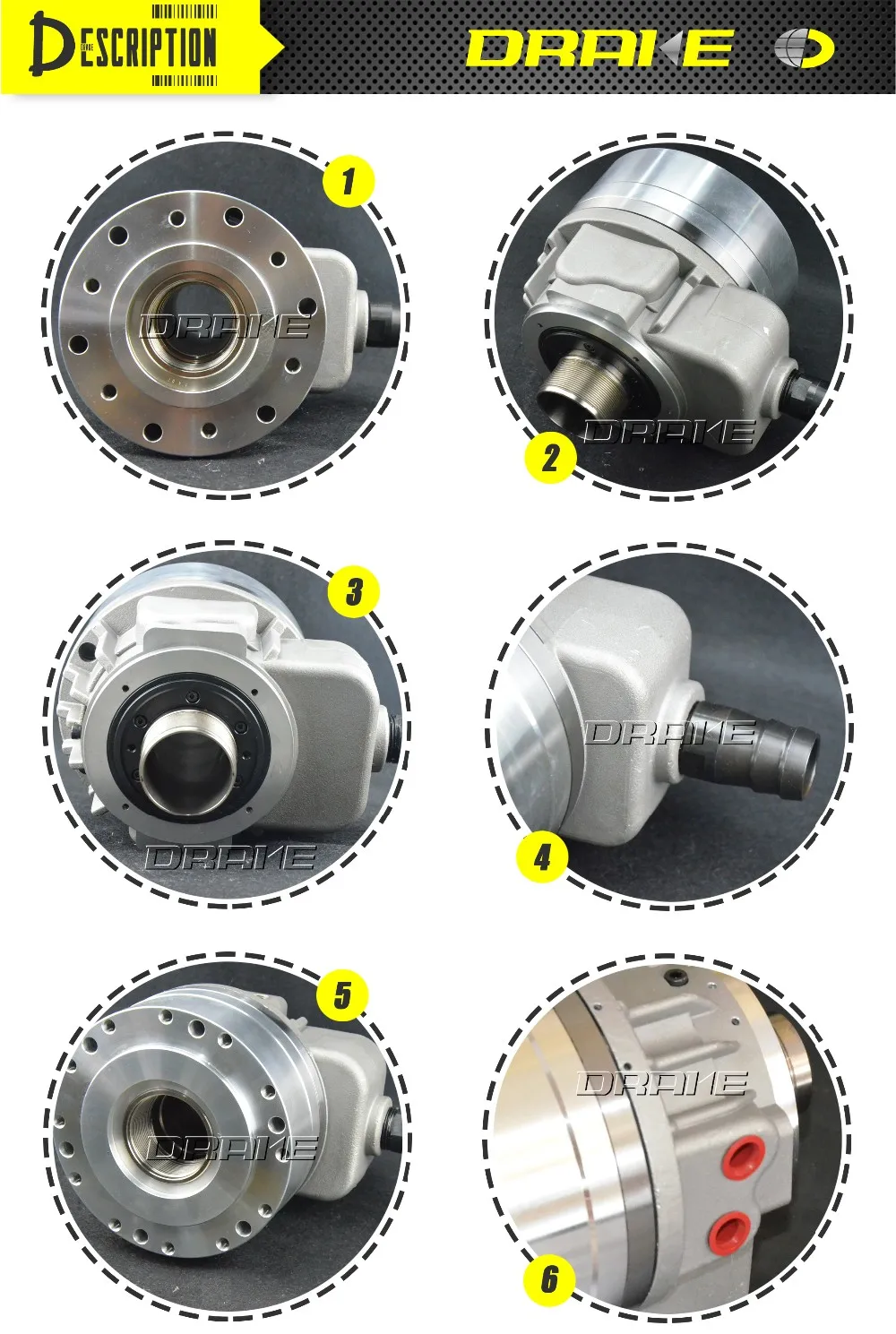

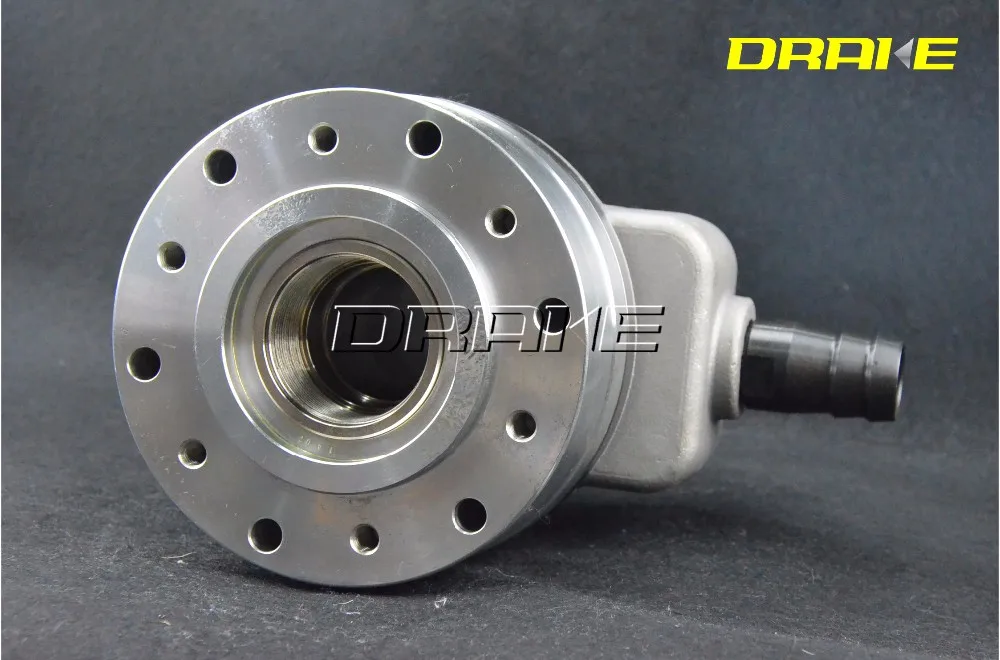

Технические характеристики:
1. Сквозное отверстие, высокая скорость
2. Очень короткая форма, легкий вес.
3. Встроенные предохранительные клапаны и предохранительный клапан
Есть три вопроса, чтобы ответить на правильный выбор патрона питания:
1. Тип и модель токарного станка с ЧПУ.
2. Длина заготовки?
3. Внешний диаметр заготовки?
4. Требования к обработке?

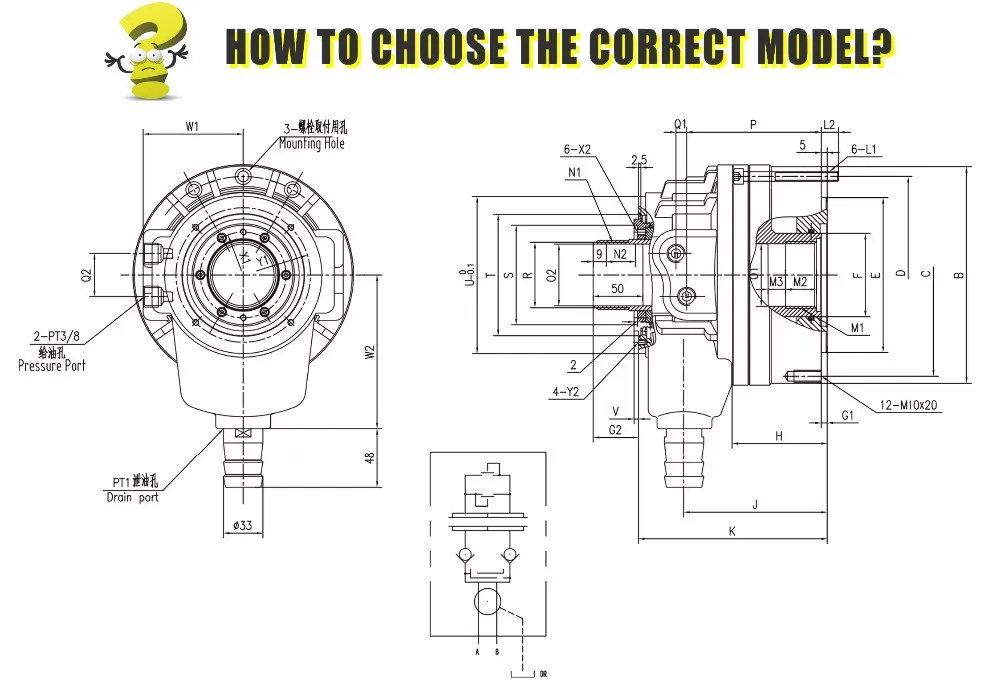

Параметры размера
Модель/спец | А | B | C | D | E (H7) | G1 (Макс.) | G1 (Мин). | G2 (Макс.) | G2 (Мин). | H | J | K | L1 | L2 | M1 | M2 | M3 |
TK536 | 105 | 142 | 115 | 124 | 100 | 15 | 0 | 27 | 12 | 65 | 94 | 150 | M8 * 70 | 14 | M42 * 1,5 | 25 | 15 |
TK646 | 125 | 165 | 140 | 140 | 120 | 15 | 0 | 28 | 13 | 58 | 96 | 141 | M8 * 65 | 15 | M55 * 2 | 25 | 15 |
TK646 (S) | 125 | 165 | 130 | 147 | 100 | 15 | 0 | 28 | 13 | 68 | 86 | 153 | M8 * 75 | 15 | M55 * 2 | 30 | 15 |
TK852 | 150 | 185 | 170 | 165 | 130 | 20 | 0 | 30 | 10 | 73 | 102 | 164 | M8 * 75 | 12 | M60 * 2 | 30 | 15 |
TK1075 | 175 | 215 | 190 | 195 | 160 | 25 | 0 | 39 | 14 | 84 | 131 | 181 | M10 х 90 см) | 20 | M85 * 2 | 35 | 15 |
Модель/спец | N1 | N2 | O | 01 H8 | 02 H8 | P | Q1 | Q2 | R G7 | T | U | V | W1 | W2 | X1 | X2 | Y1 | Y2 |
TK536 | M44 * 1,5 | 28 | PT1/4 | 100 | 38 | 104 | 7 | 34 | 42 | 73 | 98 | 2 | 66 | 106 | 54 | M5 * 8 | 83 | M5 * 6 |
TK646 | M52 * 1,5 | 24 | PT3/8 | 115 | 50 | 96 | 7 | 36 | 50 | 90 | 116 | 2 | 79 | 119 | 63 | M6 * 8 | 98 | M5 * 6 |
TK646 (S) | M52 * 1,5 | 24 | PT3/8 | 130 | 50 | 108 | 7 | 36 | 50 | 92 | 116 | 2 | 79 | 119 | 63 | M6 * 8 | 98 | M5 * 6 |
TK852 | M58 * 1,5 | 25 | PT1/2 | 170 | 55 | 113 | 8 | 40 | 56 | 97 | 128 | 2 | 82 | 133 | 72 | M6 * 8 | 110 | M5 * 6 |
TK1075 | M84 * 2 | 30 | PT1/2 | 190 | 80 | 126 | 10 | 46 | 81 | 125 | 163 | 2 | 98 | 160 | 98 | M6 * 8 | 155 | M6 * 8 |
Параметры производительности
Модель/спец | Площадь поршня (см²) | Высокий оборот nimber Min-1 (об/мин) | Макс. Рабочее давление МПа (кгс/см2) | (Кг. м²) | Общий объем масла Дренаж | Вес (Кг) | |
Нажмите кнопку сбоку | Потяните по бокам | ||||||
TK536 | 70,7 | 65,8 | 9200 | 4,5 (45) | 0,05 | 2,5 | 7,7 |
TK646 | 99,1 | 88,0 | 8000 | 4,5 (45) | 0,06 | 3,0 | 7,5 |
TK646 (S) | 99,1 | 88,0 | 8000 | 4,5 (45) | 0,06 | 3,0 | 7,5 |
TK852 | 135,3 | 125,0 | 6500 | 4,5 (45) | 0,11 | 3,9 | 11,8 |
TK1075 | 179,5 | 163,5 | 5500 | 4,5 (45) | 0,24 | 4,2 | 21,5 |
Рекомендуется смазывать патроны по крайней мере два раза в день, чтобы максимизировать долговечность

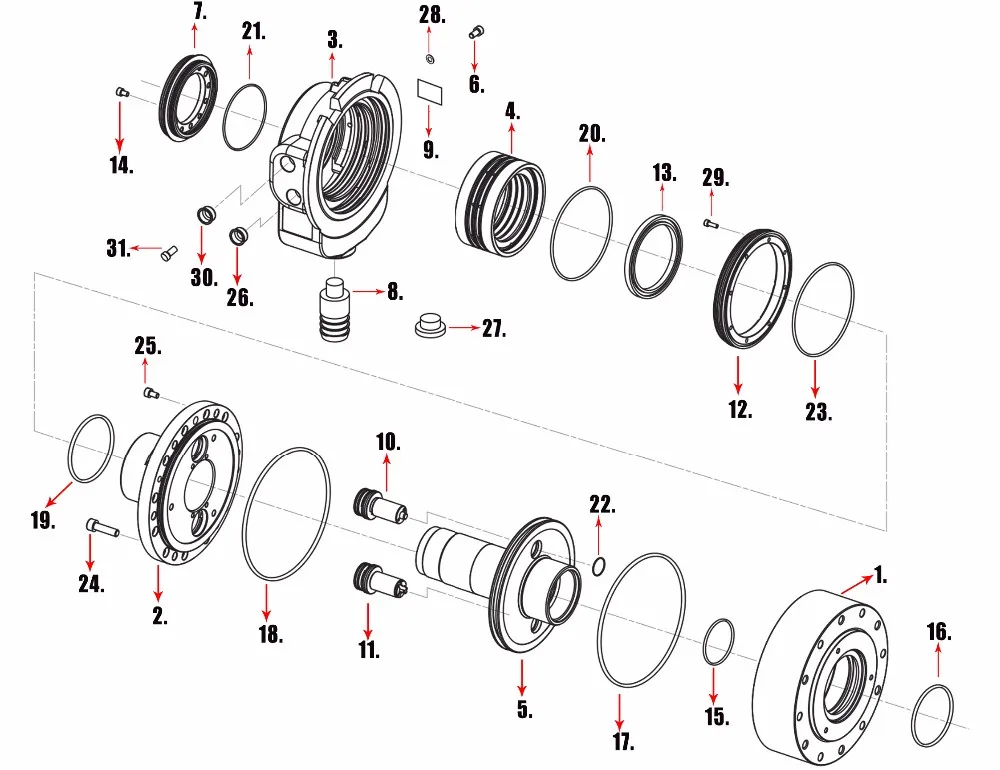

Нет. | Название | Нет. | Название |
1 | Корпус | 17 | Уплотнительное кольцо |
2 | Поворот клапана | 18 | Уплотнительное кольцо |
3 | Длина рукава | 19 | Уплотнительное кольцо |
4 | Рукава | 20 | Уплотнительное кольцо |
5 | Поршень | 21 | Уплотнительное кольцо |
6 | Ключ, дюймовый стандарт болт | 22 | Уплотнительное кольцо |
7 | Фиксаторы уход за кожей лица | 23 | Уплотнительное кольцо |
8 | Ниппель шланга | 24 | Ключ, дюймовый стандарт болт |
9 | Табличка с именем | 25 | Установочный винт |
10 | Запорный клапан | 26 | Пробка из ПВХ |
11 | Запорный клапан | 27 | Пробка из ПВХ |
12 | Всплеск пластина | 28 | Уплотнительная шайба |
13 | Подшипник | 29 | Ключ, дюймовый стандарт болт |
14 | Ключ, дюймовый стандарт болт | 30 | Герметизирующая ptfe-лента для штепсельной вилки |
15 | Уплотнительное кольцо | 31 | Воздушный Brenther |
16 | Уплотнительное кольцо |

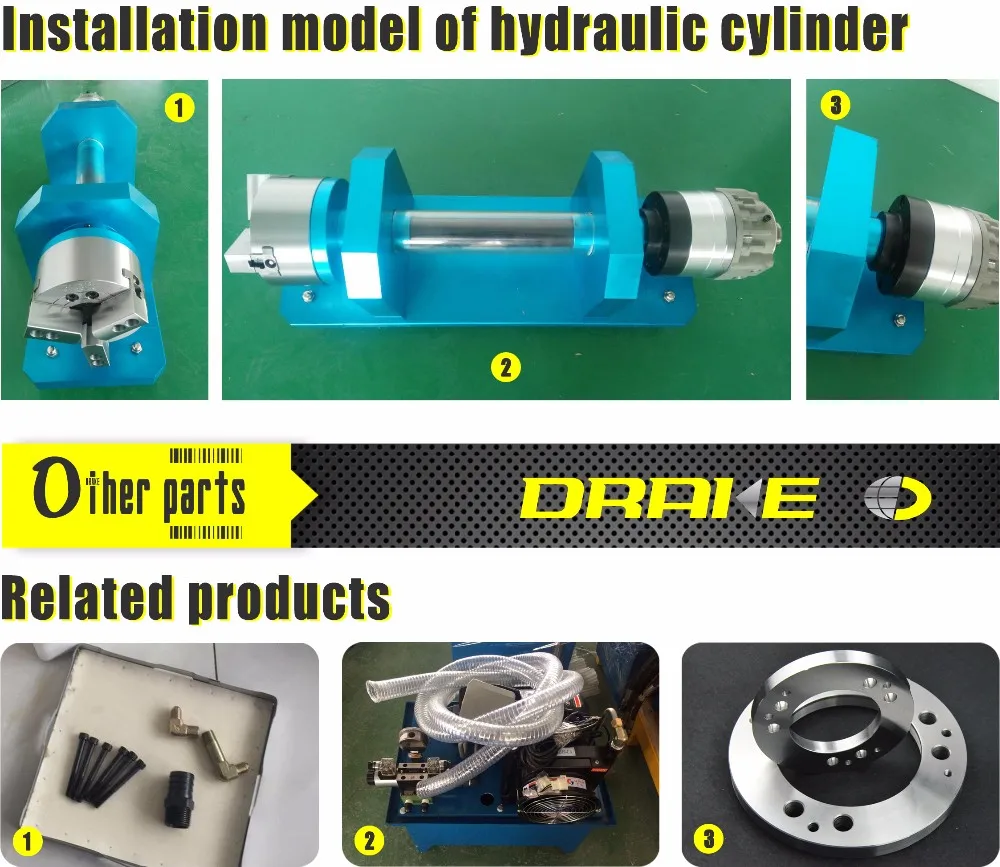

Соответствующие продукты, включая:
1. Крепежный болт, ниппель шланга.
2. Блок гидравлического насоса.
3. Пластина адаптера.
Цилиндр для токарного станка с ЧПУЦилиндр для токарного станка с ЧПУЦилиндр для токарного станка с ЧПУЦилиндр для токарного станка с ЧПУЦилиндр для токарного станка с ЧПУЦилиндр для токарного станка с ЧПУЦилиндр для токарного станка с ЧПУ
Устройство безопасности с сквозным отверстием гидравлический цилиндр для горизонтального колеса из сплава автомобиля токарный станок с ЧПУ
