Трехфазный измеритель энергии с приложением для смартфона WiFi din-рейка RS485 связь modbus

Описание и отзывы

Характеристики

Трехфазный смарт-телефон приложение управления WiFi счетчик энергии din-рейка RS485 связь modbus кВтч метр

Modbus счетчик электроэнергии

Низкое энергопотребление, длительный срок службы, высокая точность

DTS238-7 Wi-Fi type Многофункциональный измеритель умной энергии предназначен для измерения трехфазного четырехпроводного переменного тока активной энергии и переменного параметра. Счетчик имеет порт связи RS485 и Wi-Fi, он может использовать приложение для удаленного чтения и управления вкл/выкл. Все свои функции соответствуют этим техническое требование для класс 1 три фазы Ватт-час метр в IEC62053-21 и его передачу данных правила выполнять требования MODBUS-RTU и Wi-Fi, 802.11b/g/n. Это длительный срок службы с преимуществом высокой стабильности, высокой нагрузочной способностью, низкой потери мощности и небольшого объема.
Может иметь разный метраж, должна быть установлена в благоприятные условия при температуре окружающей среды в диапазоне от-25 °C ~ + 55 °C, относительная влажность менее 75% и ограничения температуры между-40 °C ~ + 70 °C.
Может иметь разный метраж, изготавливается в соответствии с международным стандартом IEC62052-11 на электро-измерительное оборудование (постоянного тока) общие требования тестов и условий испытаний» и IEC62053-21 на Static метров для активной энергии (классы 1 и 2)”.



Основные функции

• Измерение положительной и отрицательной активной энергии с отрицательной Энергией, накопленной в положительной энергии.
• Счетчик также отображает трехфазное реальное напряжение, реальный ток, реальную мощность, реальный коэффициент мощности, реальную частоту
• Импульсный светодиод показывает работу счетчика, импульсный выход с оптической изоляцией муфты
• RS485 коммуникационный порт и Wi-Fi связь
• Измерение активной энергии без калибровки при длительной эксплуатации
• Пошаговое отображение с кнопкой
• Программное обеспечение приложения для чтения данных и дистанционного управления вкл/выкл.
• Защита от перенапряжения и низкого напряжения, может установить значение из приложения
• Защита от перегрузки, он может установить значение с помощью мобильного приложения
• Функция управления Tming, она может установить значение из приложения
• Сброс активной энергии на ноль из приложения





Технические данные

Тип счетчика	DTS238-7 Wi-Fi
Частота частоты	50 или 60 Гц
Номинальный ток	1,5 (6)A, 5A/CT, 5(60)A ,10(80)A
Напряжение питания	3x12 0/208V , 3x22 0/380V , 3x23 0/400V , 3x24 0/415V
Нормальный диапазон напряжения	90% Un ~ 110% Un
Пределы Диапазон напряжения	70% Un ~ 120% Un
КВтч метр точность	Класс 1
R.m.s точность	КЛАСС 0,5
Импульсный постоянный	Видеть метр
RS485 порт	Протокол MODBUS-RTU, 1200 ~ 9600bps, Нет паритета, по умолчанию 9600ДНС
Wi-Fi	802.11b/g/n, поддерживает только 2,4 ГГц сети, а не поддерживает Wi-Fi 5 ГГц сети





Задержка включения/выключения	60+5S
Перенапряжение/Пониженное напряжение/время суждения события перегрузки	3s
Защита от перенапряжения и соотношение цена/качество	270V+1 (по умолчанию), приложение может установить значение
Восстановление избыточного напряжения соотношение цена/качество	260V+1 (по умолчанию) = (значение перенапряжения приложения-10 В)
Защита от недостаточного напряжения и соотношение цена/качество	170V+1 (по умолчанию), приложение может установить значение
Пониженного напряжения восстановления соотношение цена/качество	170V+1, (по умолчанию) = (значение перенапряжения приложения + 10 В)
Защита от перегрузки и соотношение цена/качество	65A (по умолчанию), приложение может установить значение
Контроль задержки включения/выключения	00:01-24:00 час





Примечание: другие напряжения, ток также доступны. Другие функции также могут быть особенным дизайном по требованию заказчика

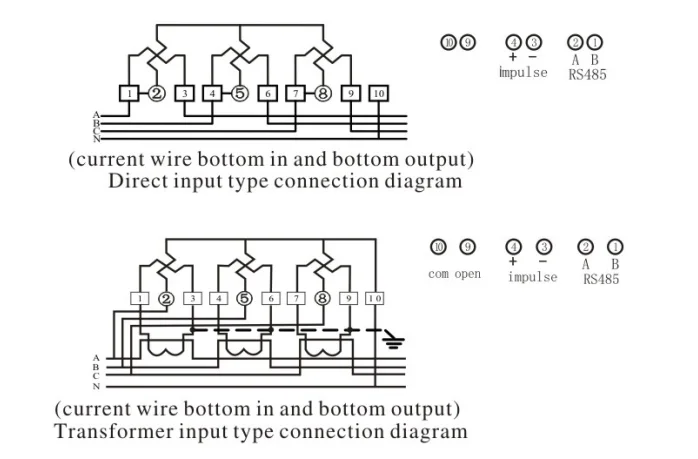

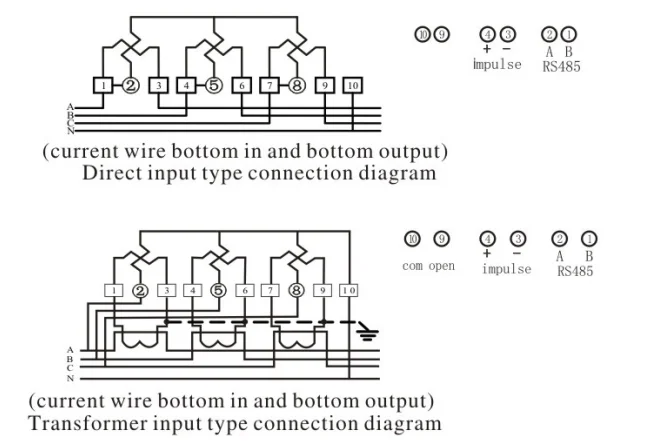

Connetion





Modbus счетчик электроэнергии

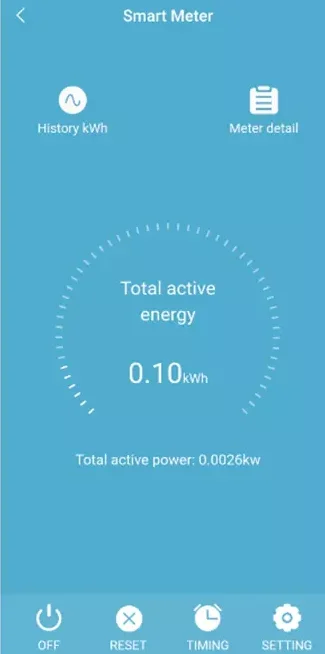

Считывание данных в смартфоне по WIFI. Поддержка системы Andorid и ISO.
