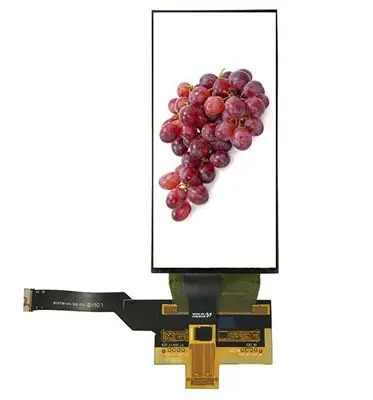

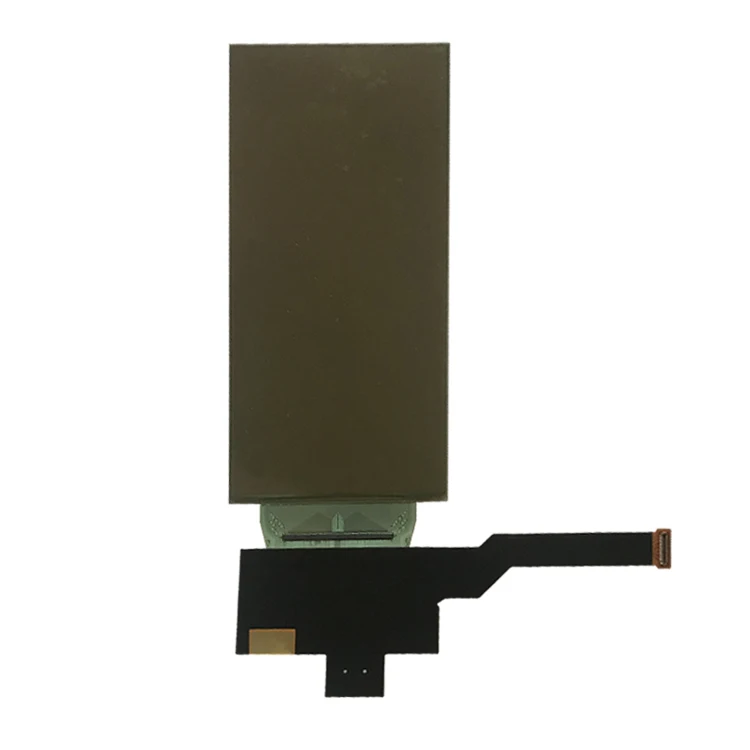

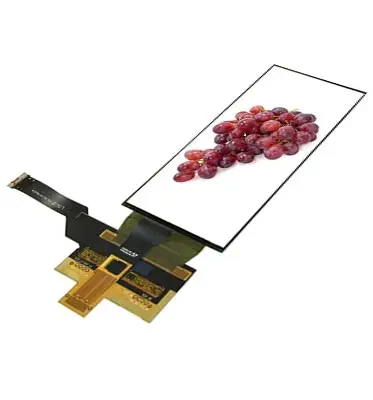

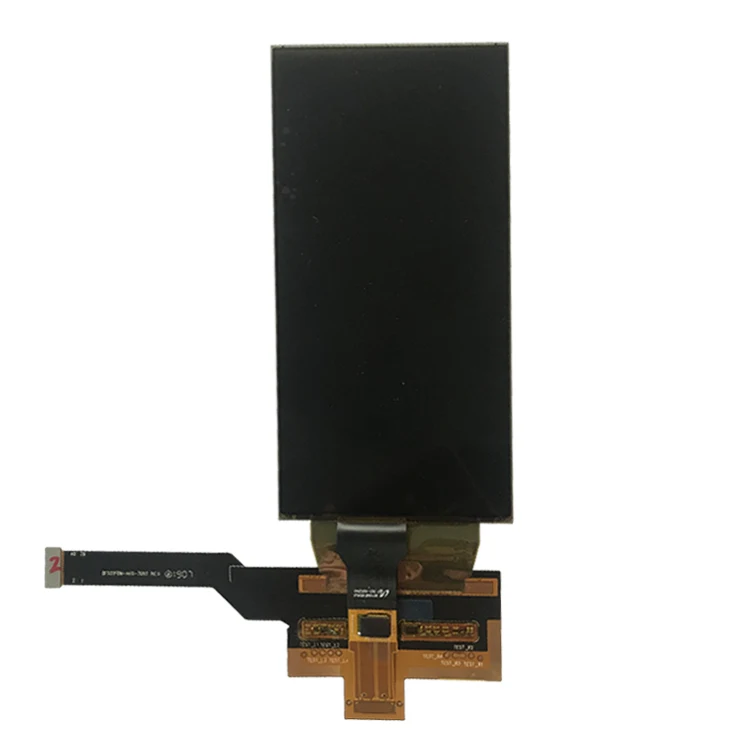

5 1 дюймовый 720*1520 гибкий OLED дисплей AMOLED экран жк-модуль с емкостной сенсорной панелью RM69299 MIPI DSI
- Категории: LCD Module >>>
- Поставщик: Shenzhen,Toppop,Electronic,Co.,Ltd.
Поделиться:
Описание и отзывы
Характеристики
|
Уважаемый Клиент:
♥ Добро пожаловать в топпоп ♥ Для образцов вы можете разместить заказ онлайн напрямую; Для оптового заказа, пожалуйста, свяжитесь со службой для расценки. С нетерпением ждем сотрудничества с вами! |
Описание продукта:
|
|
|
5 5,1 дюймов 720*1520 гибкий oled-дисплей AMOLED экран ЖК-модуль с емкостной сенсорной панелью RM69299 MIPI DSI с HDMI-платой
|
||
|
Дисплей спецификация
|
Бренд
|
TORTOYO
|
|
Модель No.
|
TT510BRC10B
|
|
|
Размер
|
5,1 дюймов
|
|
|
Разрешение
|
720*1520
|
|
|
LCM Драйвер IC
|
RM69299
|
|
|
Сенсорный экран драйвер IC
|
GT9886
|
|
|
Угол обзора
|
IPS полный угол обзора
|
|
|
Интерфейс
|
MIPI DSI 4 полосы
|
|
|
Яркость
|
390cd/m2
|
|
|
Механические характеристики
|
LCM Размер
|
57,604 мм (Ш) * 120,564 мм (В) * 0,13 мм (T)
|
|
Активная зона
|
55,404 мм (Ш) * 116,964 мм (В)
|
|
|
LED чисел
|
-
|
|
|
FPC соединяющий режим
|
40 Pin разъем в FPC
|
|
|
Сенсорная панель
|
С емкостная сенсорная панель
|
|
|
Испытательная панель
|
Опционально
|
|
|
Техническую документацию
|
ЖК-модуль таблицы
|
|
|
ЖК-дисплей Драйвер IC техническое описание
|
||
|
ЖК-дисплей код инициализации
|
||
|
Драйвер CTP и файлы конфигурации
|
||

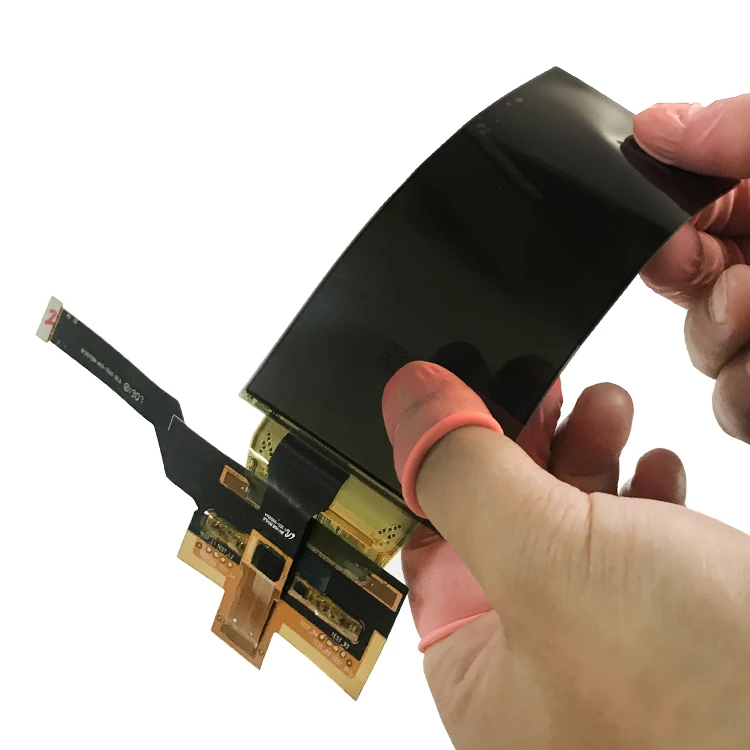

Демонстрация продукта:
Бесплатные аксессуары
|
A: испытательная панель 1. Поддержка передачи иглы; 2. Шаг штыря: 0,3/0,4/0,5/0,8 мм; 3. Все виды conntecting режима; 4. Поддержка ODM,60 pin Макс.
|
B: кабель-удлинитель 1. Длина: 10 (по умолчанию)/15 см; 2. Одинаковое или противоположное направление штифта; 3. Pin Кол-во в коробке: 6-60 pin, 0,5 мм pitch; 4. Поддержка пользовательских размеров;
|
C: кабель Dupont 1. Диаметр отверстия: 2,54 мм; 2. Длина: 10 см/20 см/30 см 3. Цветной кабель, 40 шт. для 1 группы; 4. От женского до мужского, от мужского до мужского;
|
|
D: разъем 1. Высота штифта: 0,3 мм; 2. Укажите бренд; 3. Все виды количества штифта.
|
E: плата к разъему платы 1. Высота штифта: 0,4 мм; 2. Укажите бренд; 3. Все виды количества штифта.
|
F: Соединительная плата 1. Высота штифта: 0,5 мм; 2. Укажите бренд; 3. Все виды количества штифта.
|
|
Примечание: 1. Если вам нужно, пожалуйстаПожалуйста, свяжитесь с намиЗаранее, упаковка по умолчанию без бесплатных аксессуаров; 2. Клиент может свободно выбрать один из вышеуказанных инструментов тестирования; 3. Это займет 1 неделю для покупки аксессуаров, если они не были в наличии; 4. Если есть особые требования (тип, количество или другие), пожалуйстаПожалуйста, свяжитесь с намиЗаранее.
|
||
Ассортимент продукции
| Тип продукта | Размер | Угол обзора | Интерфейс | Ссылка |
| ЖК-дисплей на основе тонкоплёночной технологии | 0,96 "до 10,1" | IPS/TN | SPI/MCU/RGB/MIPI/LVDS | Вид> |
| Активно-матричные осид дисплеем | 0,95 "до 55" | IPS | SPI/MIPI | Вид> |
| Трансфлективный дисплей | 1,6 "до 3,5" | IPS/TN | SPI/MCU/RGB | Вид> |
| Гибкий светодиодный дисплей | 1,36 "до 55" | IPS | SPI/MIPI | Вид> |
| Прозрачный СВЕТОДИОДНЫЙ дисплей | 55" | IPS | - | Вид> |
| Подойдет как для повседневной носки, так OLED дисплей | 0,69 "до 2,7" | IPS/TN | SPI/MCU | Вид> |
| Емкостная сенсорная панель | 0,96 "до 10,1" | - | I2C/USB | Вид> |
| Резистивной сенсорной панелью | 1,3 "до 10,1" | - | 3/4 провода | Вид> |
| Дисплей для мобильного телефона | 3,5 "до 6,5" | IPS | MIPI | Вид> |
| Для вождения доска | - | - |
SPI/MCU/RGB/MIPI/LVDS VGA/HDMI/TTL/EDP |
Вид> |
Другие услуги:
Toppop также может предложить интегрированное решение, такое как PCB, корпус, 3D-печать и аксессуары,
Пожалуйста,Пожалуйста, свяжитесь с нами Для получения дополнительной информации.
Изготовление на заказ
Toppop может предложить обслуживание по индивидуальному заказу с небольшим минимальным объемом заказа в соответствии с требованиями заказчика:
|
Резистивный/емкостный TP 1. Круглый/квадратный; 2. Измерение; 3. Расположение/Длина FPC; 4. Одиночная/Мульти Сенсорная точка. |
Подсветка 1. Контур/размер; 2. Срок службы светодиода (>40K часов); 3. Цвет СВЕТОДИОДА/количество; 4. Яркость (100-1000cd/m2). |
FPC соединяющий режим 1. Форма FPC; 2. Размер FPC; 3. Определение интерфейса; 4. Увеличение пленки EMI. |
Настройка процесса:
| Процесс | Подробная информация |
| 1. Свяжитесь со службой | Нажмите здесь> |
| 2. Требования к подтверждения |
Размер, разрешение, FPC, яркость, интерфейс,CTP & RTP, и другие требования, или разработанный чертеж/образец для оценки. |
| 3. Toppop предоставляет решения | Toppop обеспечит чертеж в соответствии с требованиями заказчика. |
| 4. Подтверждения клиента | Клиенты подпишут чертеж в качестве подтверждения. |
| 5. Сделать оснастки | Toppop будет делать инструменты как чертеж для образцов. |
| 6. Подтверждение образца | Toppon отправит образцы клиенту для подтверждения. |
| 7. Процесс производства | Toppop может предложить небольшое количество пробного производства. |
| 8. Массовое производство | Toppop завершит производство с согласованным временем. |
| 9. Заказ на доставку | Toppop доставит товары по требованию заказчика. |
| 10. Послепродажное обслуживание | Гарантия в течение одного года на неискусственный дефект. |
Применение
Дисплейные модули Toppop широко используются во всех видах промышленности, таких как смарт-часы, смарт-браслет,"Умный дом",Умные роботы, умная мебель,Автомобильная система, устройства cummunication, планшеты, pos-устройства,МедицинскийОборудование для тестирования,ОбразованиеУстройства, велосипедный видеорегистратор,3D принтер, промышленный контроллер, Оборудование безопасности,Цифровая поздравительная открытка, оборудование для отдыха и т. Д ..
О нас
Упаковка & Доставка
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
В комплект входит:
Доставка:
1. TOPPOP обеспечивает доставку по всему миру через DHL/UPS/TNT FedEx/EMS/ARAMEX/морские перевозки и т. Д.;
2. Для отдаленных стран может потребоваться увеличение стоимости доставки, пожалуйста, поймите и поддержите;
3. Стоимость доставки без налога на импорт, пожалуйста, имейте это в виду.
Вопросы и ответы
|
1. Каков минимальный заказ?
|
|
О: Нет MOQ для стандартных продуктов, различные MOQ требования для кастомизации.
|
|
2. Что насчет времени доставки?
|
|
О: для стандартного продукта, 1 неделя для образцов, 4 недели для оптового заказа; Для настройки, 2-3 недели для образцов, 4 недели для массового производства после подтверждения образца. |
|
3. Есть ли гарантия на вашу продукцию?
|
|
Ответ: Да, мы предлагаем гарантию в 12 месяцев для естественные дефект.
|
|
4. Каков Ваш способ доставки?
|
|
О: мы можем отправить по требованиям покупателя, наши предложения: Для малого количества, доставка DHL/Fedex/TNT/EMS экспресс-сервис, время доставки: 4-6 рабочих дней; Для большого количества, доставка морским транспортом или воздушным транспортом для экономии стоимости доставки. |
|
5. Каков Ваш способ оплаты?
|
|
О: мы поддерживаем оплату через TT/West Union/Paypal,50%-100% предоплата и остаток перед отправкой в качестве суммы заказа.
|
|
6. Предоставляете ли вы услуги по индивидуальному заказу?
|
|
О: Да, добро пожаловать OEM и ODM, пожалуйста, пришлите нам ваши требования для оценки.
|
|
7. Как контролировать качество продукции?
|
|
О: Toppop владеет профессиональной командой контроля качества, 100% проверка перед отправкой.
|
|
8. Можете ли вы предоставить чертежи продукта и отчеты об испытаниях?
|
|
Ответ: В соответствии с требованиями заказчика, Toppop может предложить технические документы и отчеты об испытаниях.
|
|
9. Как я могу связаться с вашим отделом продаж?
|
|
О: пожалуйста, нажмите здесь:Свяжитесь с нами>
|
