4KVA 6KVA 8KVA 10KVA 15KW 30KW 40KW 100KW автоматы для резки инвертора вход 1-фазный выход 3 фазы 48/96/192/384VDC 380V
- Категории: Инверторы и Преобразователи >>>
- Поставщик: Guangdong,Xindun,Power,Technology,Co.,Ltd.
Поделиться:
Описание и отзывы
Характеристики
Описание продукта:
Характеристика
1. Инвертор с чистым синусом 3 фазы инвертор низкого напряжения постоянного тока, стоимость аккумулятора
2. Автоматически Отрегулируйте выходную частоту переменного тока в соответствии с входом переменного тока
3. Различной защитой (защита от перегрузки/перегрузки по току/Защита от короткого замыкания/высокая температура/низкое напряжение батареи/Высокое напряжение батареи)
4. Интеллектуальный ЖК-дисплей отображает Входное и выходное напряжение, частоту, емкость батареи, неисправность, нагрузку и т. д.
5. Чистая синусоида выход, низкочастотный трансформатор, изолированный вход и выход дизайн
6. Конструкция постоянного тока и напряжения продлевает срок службы батареи
7. Холодного пуска от батареи, автоматический запуск по сети и функция перезапуска
8. Несколько коммуникационный порт (RS232/RS485/SNMP/приложений, опционально) для того чтобы осуществить дистанционное интеллигентая (ый) управления)
9. Прекрасная mirco процессор регулятор давления газа с надежным качеством и выдающаяся характеристика
Подробная информация о продукте
4kva ~ 8kva 3-фазовый Инвертор:
10kva ~ 30kva 3-фазовый Инвертор:
40kva ~ 80kva 3-фазовый Инвертор:
100kva ~ 150kva 3 фазы Инвертор:
200kva 3-фазовый Инвертор:
Параметры
| Спецификация | |||||||||
| Модель hdsx | 4KVA | 6KVA | 8KVA | 10KVA | 15KVA | 20KVA | 25KVA | 30KVA | |
| Номинальная мощность | 3.2KW | 4.8KW | 6.4KW | 8KW | 12KW | 16KW | 20KW | 24KW | |
| Пиковая мощность (20 мс) | 9.6KW | 14.4KW | 19.2KW | 24KW | 36KW | 48KW | 60KW | 72KW | |
| Пусковой двигатель | 3HP | 4HP | 4HP | 5HP | 7HP | 10HP | 10HP | 15HP | |
| Напряжение батареи | 48/96/192VDC | 96/192/384VDC | 192/384VDC | ||||||
| Встроенный Солнечный контроллер зарядного тока (опционально) | PWM: 10A-60A(48V система); 50A/100A(96V система); 50A(192V система) Слежением за максимальной точкой мощности: 10A-100A(48V система);50A/100A(96V система) |
PWM: 10A-60A(48V система);50A/100A(96V система);50A/100A(192V система) Слежением за максимальной точкой мощности: 10A-100A(48V система);50A/100A(96V система) |
|||||||
| Размер (Д * Ш * хмм) | 565*300*775 | 725*365*1010 | |||||||
| Размер упаковки (Д * Ш * хмм) | 625*360*895 | 785*425*1135 | |||||||
| Вес нетто (кг) | 65 | 73 | 80 | 122 | 134 | 160 | 176 | 189 | |
| Г. Ш. (кг) (деревянная упаковка) | 78 | 86 | 93 | 146 | 158 | 184 | 200 | 213 | |
| Способ установки | Башня | ||||||||
| Спецификация | |||||||||
| Модель hdsx | 40KVA | 50KVA | 80KVA | 100KVA | 125KVA | 150KVA | 200KVA | ||
| Номинальная мощность | 32KW | 40KW | 64KW | 80KW | 100KW | 120KW | 160KW | ||
| Пиковая мощность (20 мс) | 96KW | 120KW | 192KW | 240KW | 300KW | 360KW | 480KW | ||
| Стартерный двигатель | 15HP | 20HP | 30HP | 40HP | 50HP | 60HP | 80HP | ||
| Напряжение батареи | 192/384VDC | 384VDC | |||||||
| Встроенный Солнечный контроллер зарядного тока (опционально) | PWM: 100A-200A(192V/384 система общее количество)/слежением за максимальной точкой мощности: 50A/100A(192V/384 система) | ШИМ: 100A-200A / MPPT: 50A/100A | |||||||
| Размер (Д * Ш * хмм) | 720*575*1275 | 875*720*1380 | 1123*900*1605 | ||||||
| Размер упаковки (Д * Ш * хмм) | 785*640*1400 | 980*825*1560 | 1185*960*1750 | ||||||
| Вес нетто (кг) | 287 | 307 | 355 | 512 | 552 | 612 | 705 | ||
| Г. Ш. (кг) (деревянная упаковка) | 320 | 340 | 388 | 552 | 592 | 652 | 755 | ||
| Способ установки | Башня | ||||||||
| Параметр | |||||||||
| Входной сигнал | Диапазон входного напряжения постоянного тока | 10.5VDC-15VDC (одиночное напряжение батареи) | |||||||
| Диапазон входного напряжения переменного тока | 380 в переменный ток/400Vac ± 10% (по заказу клиента 190vac/200Vac) | ||||||||
| Вход переменного тока Частотный диапазон | 45 Гц-65 Гц | ||||||||
| Макс переменного тока зарядный ток никель-металл | 20A/10A/5A | 20A/10A/5A | 25A/15A/10A | 25A/15A/10A | 30A/20A/10A | 30A/20A/10A | 45A/30A/15A | 30A/15A | |
| 40A/20A | 45A/25A | 30A | 45A | 45A | 45A | 45A | |||
| AC метод зарядки | Трехступенчатая (постоянный ток, постоянное напряжение, плавающая зарядка) | ||||||||
| Фазы | 3/N/PE | ||||||||
| Выход | Эффективность (режим батареи) | ≥ 85% | |||||||
| Выходное напряжение (режим батареи) | 380 в переменный ток/400Vac ± 10% (по заказу клиента 190vac/200Vac) | ||||||||
| Выходная частота (режим батареи) | 50/60Hz ± 1% | ||||||||
| Выходная волна (режим батареи) | Инвертор с чистым синусом | ||||||||
| Выходной сигнал искажения | Линейный load≤ 3% | ||||||||
| Эффективность (режим переменного тока) | > 99% | ||||||||
| Выходное напряжение (режим переменного тока) | В соответствии с вход переменного тока | ||||||||
| Выходная частота (режим переменного тока) | В соответствии с вход переменного тока | ||||||||
| Без потери нагрузки (режим батареи) | ≤ 1% Номинальная мощность | ||||||||
| Без потери нагрузки (режим переменного тока) | ≤ 2% Номинальная мощность (зарядное устройство не работает в режиме переменного тока) | ||||||||
| Без потери нагрузки (энергосберегающий режим) | ≤ 10 Вт | ||||||||
| Фазы | 3/N/PE | ||||||||
| Тип батареи (По желанию) |
U0: Гель-лак (США) | Напряжение зарядки: 14 в; Напряжение поплавка: 13,7 в (одиночное напряжение батареи) | |||||||
| U1: А. Г. M.1 | Напряжение зарядки: 14,1 V; Флоат-Напряжение: 13,4 V (одного напряжения батареи) | ||||||||
| U2: A.G.M.2 | Напряжение зарядки: 14,6 в; Напряжение поплавка: 13,7 в (одиночное напряжение батареи) | ||||||||
| U3: герметичная свинцовая кислота | Напряжение зарядки: 14,4 V; Флоат-Напряжение: 13,6 V (одного напряжения батареи) | ||||||||
| U4: гель в европейском стиле | Напряжение зарядки: 14,4 V; Флоат-Напряжение: 13,8 V (одного напряжения батареи) | ||||||||
| U5: открытая свинцовая кислота | Напряжение зарядки: 14,8 V; Флоат-Напряжение: 13,5 V (одного напряжения батареи) | ||||||||
| U6: Calcuim (Открытый) | Напряжение зарядки: 15,1 V; Флоат-Напряжение: 13,6 V (одного напряжения батареи) | ||||||||
| U7: серная цикла | 15,5 V для 4hrs | ||||||||
| Батареи Настройка | Параметры заряда и разряда различных типов батарей (например, литиевых батарей и т. д.) Могут быть настроены в соответствии с требованиями пользователя. |
||||||||
| Защита | От недостаточного напряжения сигнала тревоги | 11 в (одиночное напряжение батареи) | |||||||
| От недостаточного напряжения Защита | 10,5 V (одного напряжения батареи) | ||||||||
| Избыточное напряжение батареи сигнализации | 15 в (одиночное напряжение батареи) | ||||||||
| Батарея Защита от перенапряжения | 17 в (одиночное напряжение батареи) | ||||||||
| Избыточное напряжение батареи восстановления напряжения | 14,5 V (одного напряжения батареи) | ||||||||
| Питания от перегрузки защиты | Автоматическая защита (режим батареи), автоматический выключатель или страхование (режим переменного тока) | ||||||||
| Защита от короткого замыкания на выходе инвертора | Автоматическая защита (режим батареи), автоматический выключатель или страхование (режим переменного тока) | ||||||||
| Защита от высоких температур | > 90 °C (выключенный выход) | ||||||||
| Сигнализация | А | Нормальное рабочее состояние, зуммер не имеет сигнала тревоги | |||||||
| B | Звуковой сигнал 4 раза в секунду при отказе батареи, аномалии напряжения, защите от перегрузки | ||||||||
| C | Когда машина включена в первый раз, зуммер подскажет 5, когда машина нормальная | ||||||||
| Внутренний блок управления установкой на солнечной батарее (По желанию) |
Режим зарядки | Слежением за максимальной точкой мощности или ШИМ | |||||||
| Зарядный ток никель-металл | PWM: 10A/20A/30A/40A/50A/60A(48V система); 50A/100A/150A/200A(96V/192V/384V система) Слежением за максимальной точкой мощности: 10A/20A/30A/40A/50A/60A/80A/100A(48V система); 50A/100A(96V/192V/384V система) |
||||||||
| PV Диапазон входного напряжения | PWM: 60V-88V(48V система); 120V-176V(96V система); 240V-352V(192V система); 480V-704V(384V система) Слежением за максимальной точкой мощности: 60V-120V(48V система); 120V-240V(96V система); 240V-360V(192V система); 480-640 в (384 в система) |
||||||||
| Максимальное входное напряжение PV (при 25 ℃) | PWM: 100V(48V система); 200V(96V система); 400V(192V система); 750V(384V система) Слежением за максимальной точкой мощности: 150V(48); 300V(96V система); 450V(192V система); 750V(384V система) |
||||||||
| PV массив Максимальная мощность | 48V система: 560W/1120W/1680W/2240W/2800W/3360W/4480W/5600 Вт; 96V система: (PWM: 5.6KW/11.2KW) / (со слежением за максимальной точкой мощности: 5.6KW/5.6KW * 2); 192V система: (PWM: 11.2KW/22.4KW/16.8KW * 2/22.4KW * 2 общее количество) / (со слежением за максимальной точкой мощности: 11.2KW/11.2KW * 2); 384V система: (PWM: 22.4KW/44.8KW/33.6KW * 2/44.8KW * 2 общее количество) / (со слежением за максимальной точкой мощности: 22.4KW/22.4KW * 2) |
||||||||
| В режиме ожидания потери | ≤ 3 Вт | ||||||||
| Максимальная эффективность преобразования | > 95% | ||||||||
| Режим работы | Батарея первая/AC первая/энергосберегающий режим | ||||||||
| Transfer Time | ≤ 4 мс | ||||||||
| Дисплей | С ЖК-дисплеем | ||||||||
| Термическим способом | Вентилятор охлаждения в интеллектуальном управлении | ||||||||
| Связь (опционально) | RS232/RS485/приложение (WIFI/GPRS) | ||||||||
| Окружающая среда | Рабочая температура | -10 ℃ ~ 40 ℃ | |||||||
| Температура хранения | -15 ℃ ~ 60 ℃ | ||||||||
| Уровень шума | 2000 м (более чем деринг) | ||||||||
| Высота | ≤ 65dB | ||||||||
| Влажность | 0% ~ 95%, без конденсации | ||||||||
| Гарантия | 1 год | ||||||||
| Примечание: Все спецификации подлежат зарядке без предварительного уведомления | |||||||||
4KVA ~ 8KVA инвертор электрическая схема
Пожалуйста, свяжитесь с нами, чтобы получить 10kva ~ 200kva inverters' Монтажная схема
1. Количество и емкость аккумулятора должны быть настроены в соответствии с номинальным напряжением солнечной системы или инвертора;
2. Мы предлагаем 3 дополнительных режима работы (время передачи ≤ 4 мс):
01 режим приоритета сетки:Когда сетка и батарея подключены к инвертору, сетка будет поставлять питание к нагрузкам непосредственно после стабилизации напряжения и зарядки батарей через инвертор. Когда сетка отключена, батарея будет автоматически продолжать поставлять питание через инвертор.
02 энергосберегающий режим: Если мощность подключенных AC нагрузок ниже 5% от номинальной мощности инвертора, не будет выхода от инвертора. Работает только чип инвертора. Потребляемая мощность инвертора составляет всего 1 ~ 6 Вт. ЖК-дисплей показывает выходное напряжение 0. Если мощность подключенных нагрузок превышает 5%, в течение 5S инвертор автоматически преобразует постоянный ток в переменный ток для питания для нагрузок. ЖК-дисплей показывает выходное напряжение.
03 режим приоритета батареи: Когда сетка и батарея подключены к инвертору, батарея будет поставлять питание к нагрузкам в первую очередь. Когда емкость аккумулятора недостаточно, сетка будет продолжать автоматически поставлять питание.

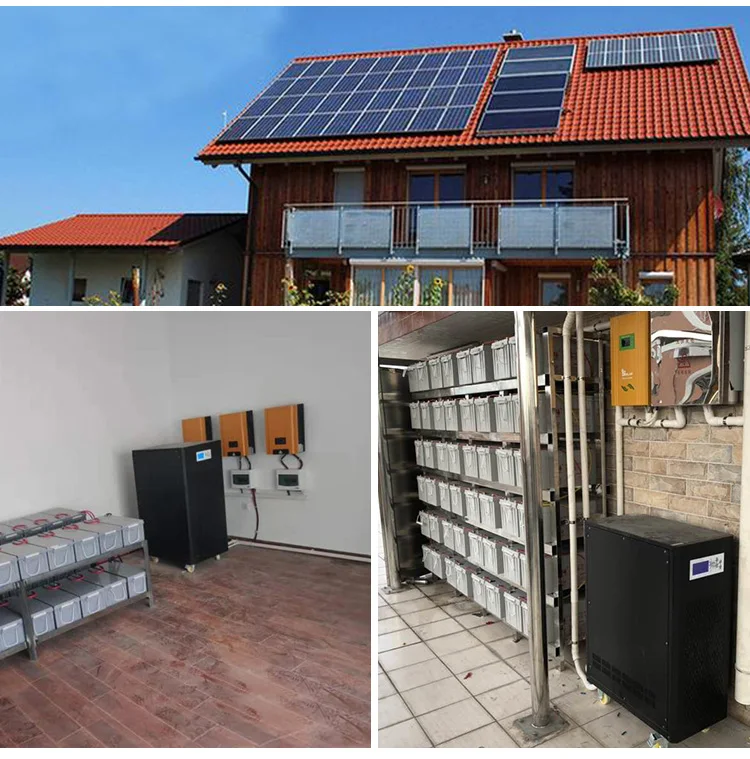

Применение
Упаковка & Доставка
Пакет
Картонная коробка для упаковки или деревянная коробка рекомендуется для образцов для защиты при транспортировке.
Доставка
1. Fedex/ DHL/ TNT/ UPS для образцов, от двери до двери.
2. По воздуху или по морю для партии товаров, для CFL, воздушный порт/порт получения.
3. Клиенты, указывающие экспедиторов или оборотных транспортных средств.
4. Срок поставки: 7 дней для образцов; От 10 до 25 дней для партии товаров.
| Оплата | ||
| T/T | EXW | 30% предоплата банковским переводом, остаток оплачивается перед отправкой |
| Франко-борт | ||
| CNF(CFR) | 30% T/T заранее, баланс уплачен против копии B/L | |
| Условия поставки: CIF | ||
| L/C, D/A, D/P, Money Gram, Western Union, Paypal (опционально) | ||
