Product Description


Specification and installation method of cable drag chain
Put a flat-blade screwdriver into the opening holes at both ends of the lid, and then open the lid.
Cable and tubing according to the instructions provided. Replace the lid. note,
The cable should be firmly fixed
When used in long sliding work, it is recommended to use some support rollers or guide grooves, which will be perfect.
Catalog of detailed dimensions of cable chains:





Title goes here.

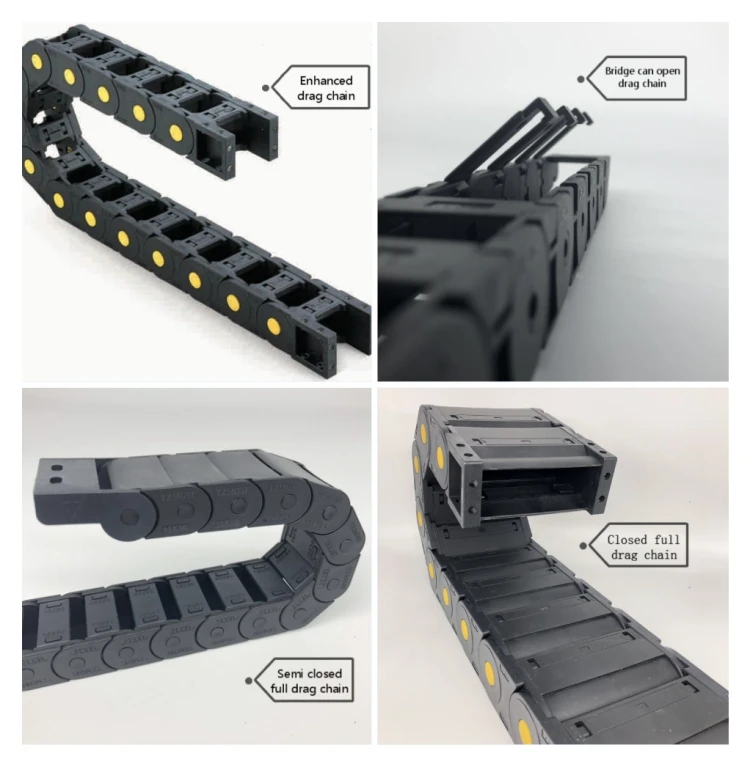

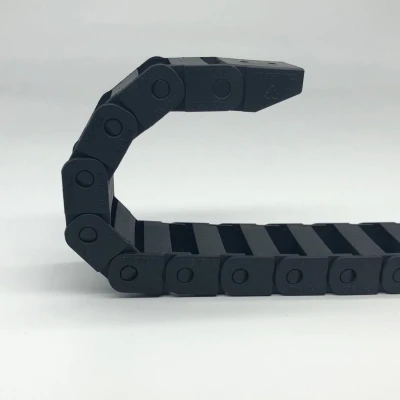

Plastic Cable drag chain

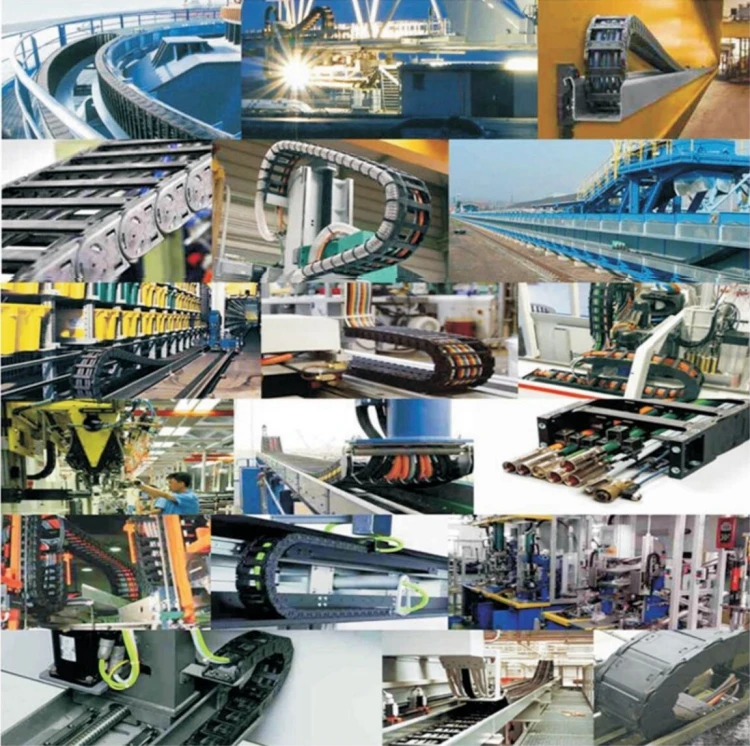

Drag chains are simple guides that are used to encompass different types of hoses and cables.

Drag chain helps to minimize the wear and tear on the hose or cable it protects, while also helping to ease the degree of the
tangle that can sometimes occur with extended lengths of hose.

As such, the chain can also be seen as a safety device.




cable chain all size specifications


Serial No.
Inside height(mm)
Inner width(mm)
Outer height(mm)
Outside width(mm)
(R) Bending radius
Inner diameter height * width
T07Q01.07
7
7
10
12.5
15    28
10*10
T10Q02.10
10
10
15.2
17.5
18    28
10*10
T10Q02.15
10
15
15.2
23
18     28
10*15
T10Q02.20
10
20
15.2
28
18     28
10*20
T10Q02.30
10
30
15.2
37
18     28
10*30
T15Q02.15
15
15
20
23
28     38
15*15
T15Q02.20
15
20
20
29
28     38
15*20
T15Q02.30
15
30
20
39
28     38
15*30
T15Q02.40
15
40
20
49
28     38
15*40
T15Q02.50
15
50
20
59
28     38
15*50
T18Q02.18
18
18
23.5
29
28     38    48    60    75
18*18
T18Q02.25
18
25
23.5
36
28    38    48    60    75
18*25
T18Q02.37
18
37
23.5
48
28    38    48    60    75
18*37
T18Q02.50
18
50
23.5
62
28    38    48    60    75
18*50
T25Q02.25
25
25
35
40
55     75     100     125
25*25
T25Q02.38
25
38
40
58
55     75     100     125
25*38
T25Q02.50
25
50
40
70
55     75     100     125
25*50
T25Q02.57
25
57
40
777
55     75     100     125
25*57
T25Q02.77
25
77
40
95
55     75     100     125
25*77
T25Q02.103
25
77
40
123
55     75     100     125
25*103
TH35Q01.50
35
50
55
76
   75     100     125     150       175      200      250
35*50
TH35Q01.60
35
60
55
86
75 100 125 150 175 200 250
35*60
TH35Q01.75
35
75
55
101
75 100 125 150 175 200 250
35*75
TH35Q01.100
35
100
55
126
75 100 125 150 175 200 250
35*100
TH35Q01.125
35
125
55
151
75 100 125 150 175 200 250
35*125
TH35Q01.150
35
150
55
176
75 100 125 150 175 200 250
35*150
TH35Q01.175
35
175
55
201
75 100 125 150 175 200 250
35*175
TH35Q01.200
35
200
55
226
75 100 125 150 175 200 250
35*200
TH45Q01.50
45
50
65
80
75     100     125    150 175      200      250
45*50
TH45Q01.75
45
75
65
105
75 100 125150 175 200 250
45*75
TH45Q01.100
45
100
65
130
75 100 125150 175 200 250
45*100
TH45Q01.125
45
125
65
155
75 100 125150 175 200 250
45*125
TH45Q01.150
45
150
65
180
75 100 125150 175 200 250
45*150
TH45Q01.175
45
175
65
205
75 100 125150 175 200 250
45*175
TH45Q01.200
45
200
65
230
75 100 125150 175 200 250
45*200
TH65Q.01.50
65
50
85
85.5
125    150     200     250      300      400      500
65*50
TH65Q.01.60
65
60
85
95.5
125150 200 250 300 400 500
65*60
TH65Q.01.75
65
75
85
111
125150 200 250 300 400 500
65*75
TH65Q.01.100
65
100
85
136
125150 200 250 300 400 500
65*100
TH65Q.01.125
65
125
85
161
125150 200 250 300 400 500
65*125
TH65Q.01.150
65
150
85
186
125150 200 250 300 400 500
65*150
TH65Q.01.175
65
175
85
211
125150 200 250 300 400 500
65*175
TH65Q.01.200
65
200
85
236
125150 200 250 300 400 500
65*200
TH65Q.01.250
65
250
85
286
125150 200 250 300 400 500
65*250
TH65Q.01.300
65
300
85
336
125150 200 250 300 400 500
65*300
TH80Q.01.75
80
75
107
123
150     200      250    300  400     450     500     600
80*75
TH80Q.01.100
80
100
107
148
80*100
TH80Q.01.125
80
125
107
173
80*125
TH80Q.01.150
80
150
107
198
80*150
TH80Q.01.175
80
175
107
223
80*175
TH80Q.01.200
80
200
107
248
80*200
TH80Q.01.250
80
250
107
298
80*250
TH80Q.01.300
80
300
107
348
80*300
TH80Q.01.350
80
350
107
398
80*350




FAQ


Q: How long is your delivery time?

A: Generally it is 3-7 days if the goods are in stock. or it is 8-20 days if the goods are not in stock, it is according to quantity.

Q: Do you provide samples ? is it free or extra ?

A: Yes, we could offer the sample for free charge but do not pay the cost of freight.

Q: What is your terms of payment ?

A: Payment<=1000USD, 100% in advance. Payment>=1000USD, 30% T/T in advance ,balance before shippment.

If you have another question, pls feel free to contact us
