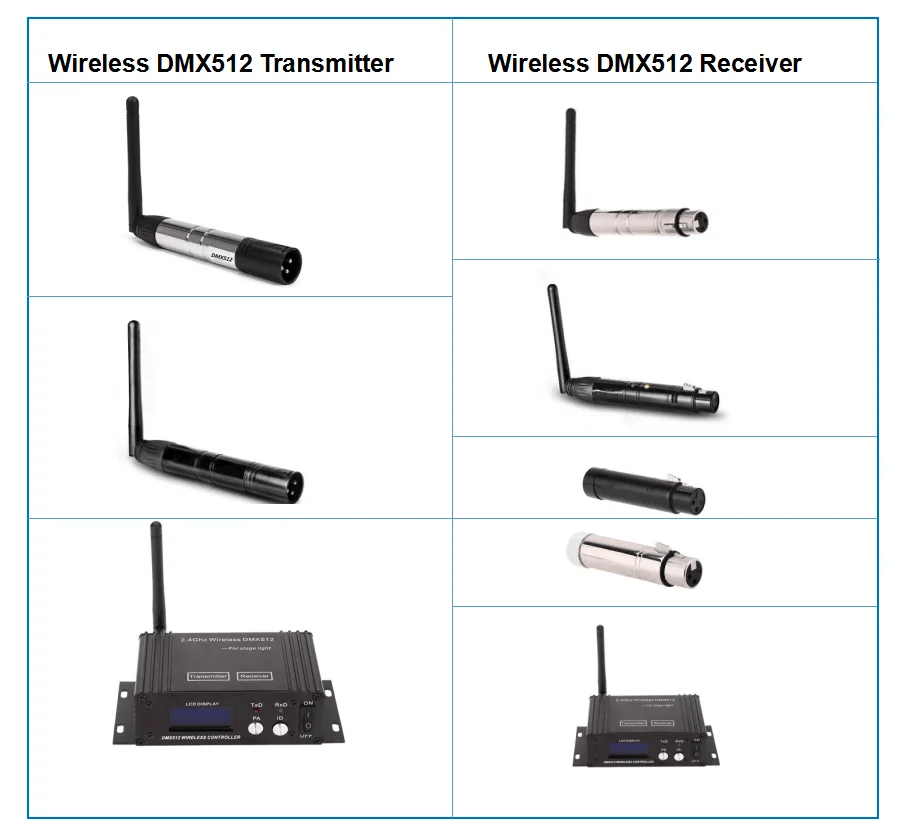

DMX512 Transceiver/DMX512 Transmitter And Receiver/Wireless DMX Light

1. Tricolor LED displaying
2. 126 channels automatically jumping frequency, high anti-jamming ability to ensure working reliability.
3. 7 groups ID code settable, user can use 7 groups individual wireless system without any interference

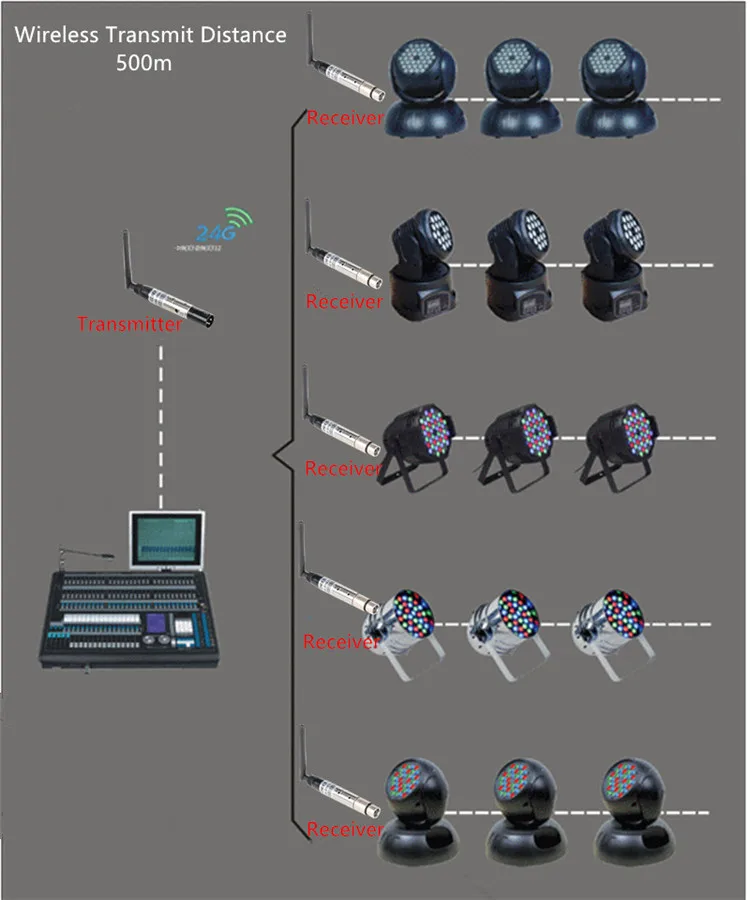

    with each other in the same place.
4. Input voltage: 5VDC 500mA MIN
5. Communication distance: 700M
6. Work frequency section: 2.4GHz ISM band, 126 channels frequency section.
7. Max transmitting power rate: 20dBm
8. Receiver sensitive: -94dBm

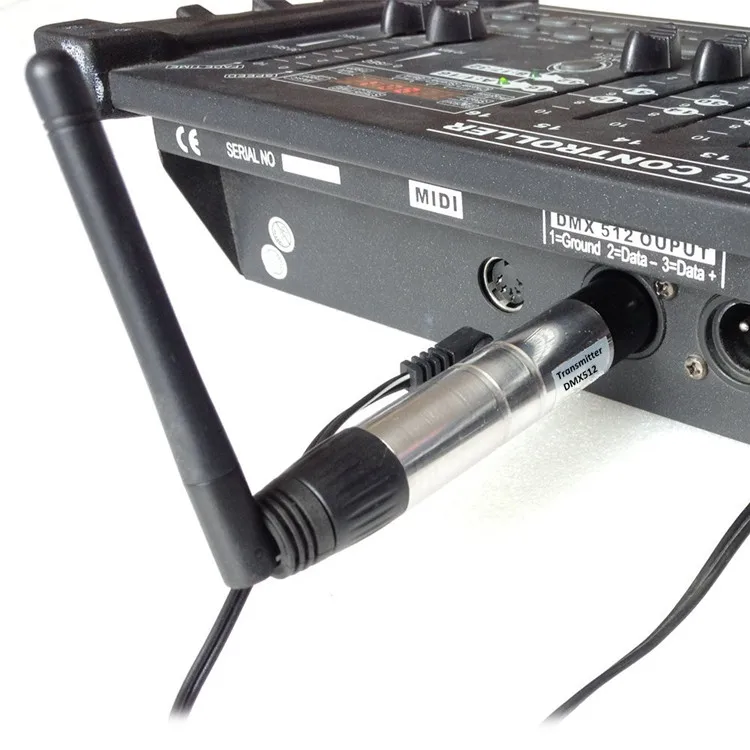

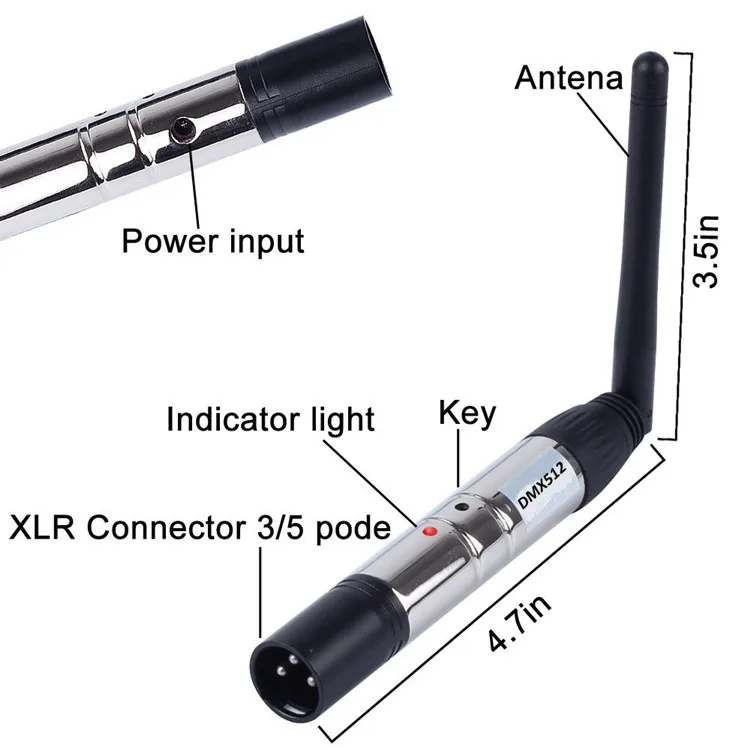

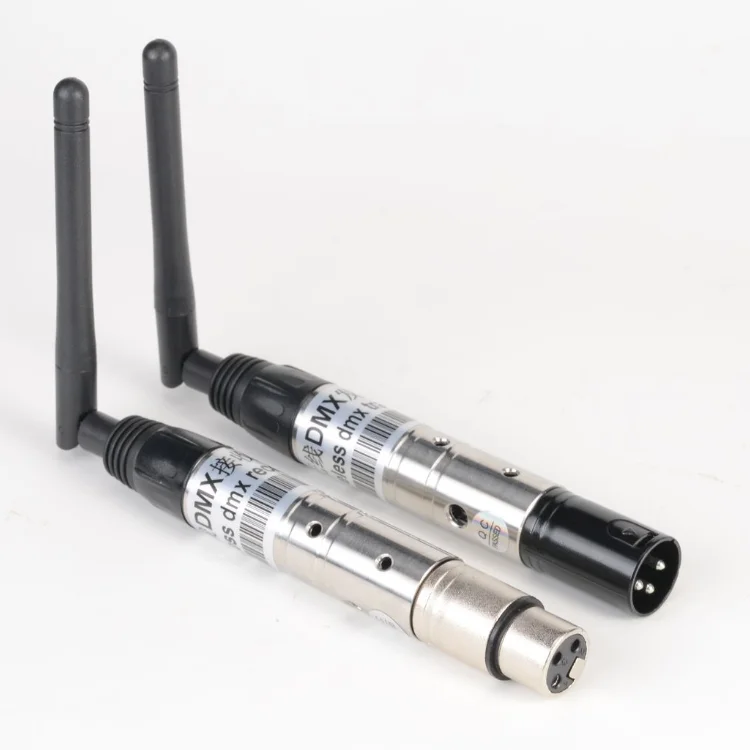

9. Signal port:3 pin male plug (for transmitter) & female plug (for receiver)

ID code and LED color corresponding correlation:
1: RED
2: GREEN
3: RED+GREED = YELLOW
4: BLUE
5: RED+BLUE = PURPLE
6: GREEN+BLUE  = CYAN
7: RED+GREED+BLUE = WHITE

Press key 1 time to indicate ID setting, press again to set ID, then ID value adding 1 each time by press.

LED constant lit up: no DMX or wireless signal
Red LED flash: transmitting
Green LED flash: Receiving
RF frequency--2. 400-2. 525G, total 126 channels, it is searching automatically.
ID Code--17 groups ID code, press "Key" for setting, it only can works under same ID code of transmitter receiver

2. Press "Key" button to set same ID value of transmitted board and received board,  please use different

ID value if you need to use more than 1 group wireless system at the same time in the same place.

3. The red LED flashes when transmitter transmits DMX data by no interfered frequency section, then

receiver changes communicated frequency section.  Green LED flash till received corrected same ID value,

LED flash more fast once DMX data more fast.
