Спецификация для сенсорного переключателя зеркала

Название

Зеркало сенсорный выключатель

Модель No.

RESW08F3-S5A

Технические данные

Предмет

Параметры

Предмет

Параметры

Рабочее напряжение

DC12V-24V

Переключение канала

3 цепей(Светодиодная лента + Bluetooth + defogger)

Рабочий ток

50mA (макс)

Затемнения метод

PWM(Шаг или бесступенчатое)

Коммутируемый ток

5А (макс.) ток

Диапазон регулировки яркости

Бесступенчатое:5% ~ 100%

Сенсорный режим

Емкостный сенсорный экран

Цвет диапазон регулировки температуры

Шаг:Холодный белый-нейтральный-теплый

Поддержка толщина зеркала

≤ 5 мм

Бесступенчатое:Холодный и белого цвета

Подсветка клавиш

Синий или белый

Характеристики входной и выходной линии

AWG20 L = 200 мм

Размеры

116*46*13 мм

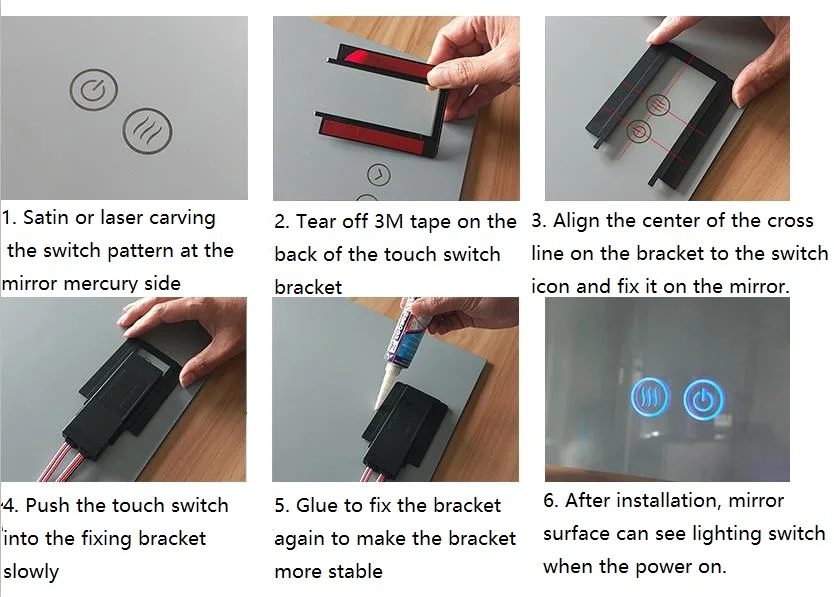

Спецификация установки

Пожалуйста, проверьте<RESW08F2-S5A установка>

Введение

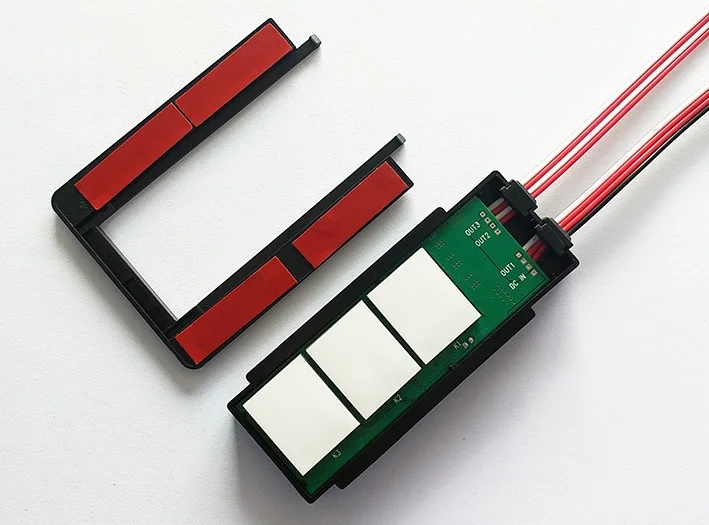

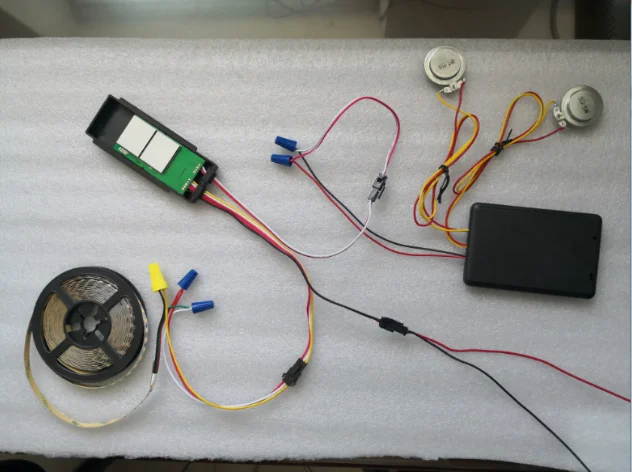

Этот продукт является трёхсторонним сенсорным переключателем, который подходит для работы с зеркалом после установки на зеркальную поверхность. K1-это выключатель управления светом, который может выбирать такие функции, как выключатель света, затемнение и цветовая температура. K2-это bluetooth-переключатель управления питанием, который может непосредственно управлять 12V включением/выключением bluetooth усилителя. K3 является предотвращение запотевания переключатель беспроводного управления, беспроводной, который может непосредственно контролировать 12V питания на включение/выключение и предотвращение запотевания

Включение зеркального освещения, кнопка светится синим цветом подсветки, короткое нажатие K1, чтобы включить свет, и кнопка подсветки становится белой. После короткого выключить свет, подсветка кнопок возвращается к синего цвета, поэтому цикл, в тех случаях, когда Включите свет, нажмите K1 для регулировки яркости или цветовая температура плавная. (См. Таблицу ниже для описания функций каждой модели); Короткое нажатие K2, чтобы открыть питание Bluetooth, и кнопка подсветки становится белой. После короткого нажатия на подсветку кнопка подсветки переходит на синий цвет.

Короткое нажатие K3, чтобы открыть устройство отключения питания, и кнопка подсветки становится белой. После короткого нажатия на подсветку кнопка подсветки переходит на синий цвет.

RESW08F3-S5A

K1: короткое нажатие «холодный свет-нейтральный свет-теплый свет-выключение»; Длительное нажатие плавное затемнение;

K2: короткий пресс-переключатель для включения/выключения питания Bluetooth.

K3: короткий пресс-переключатель для отключения питания включения/выключения.
