Резервуар Для Экстракции лекарств

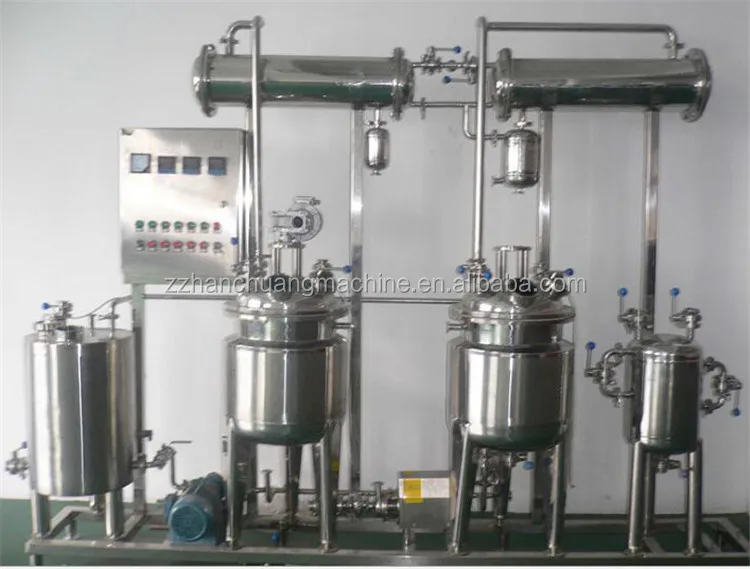

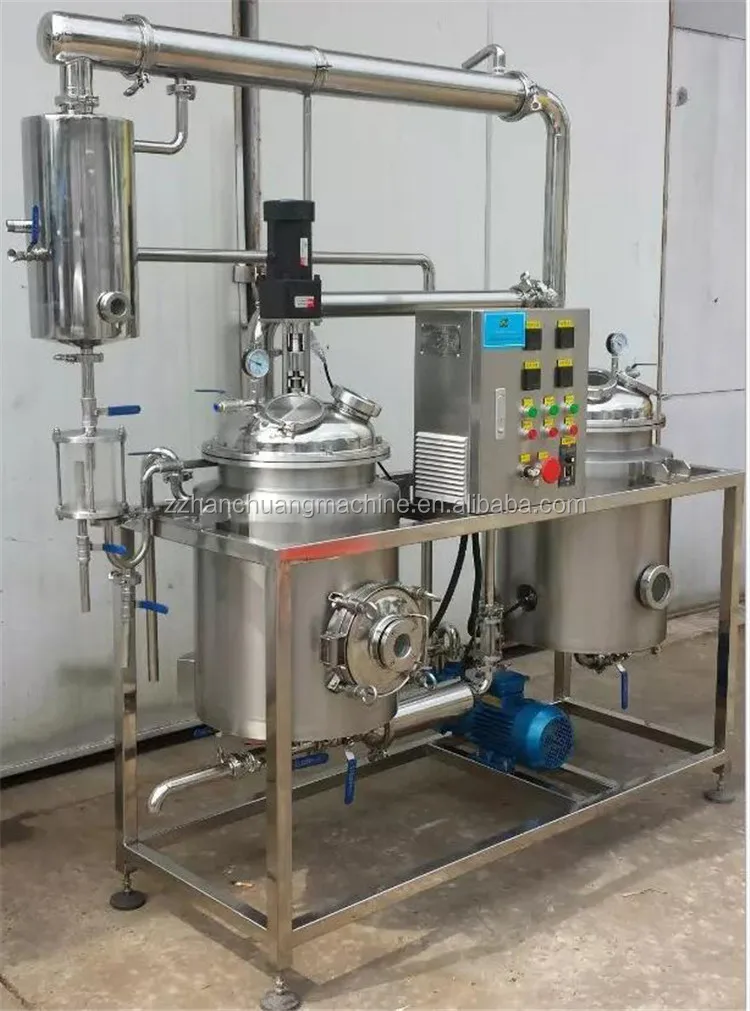

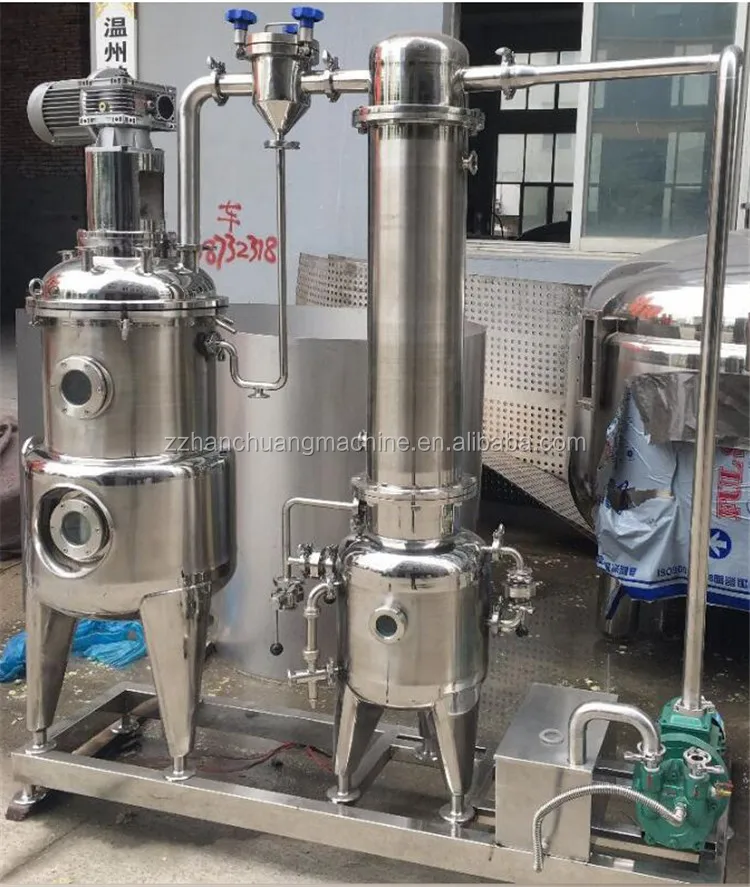

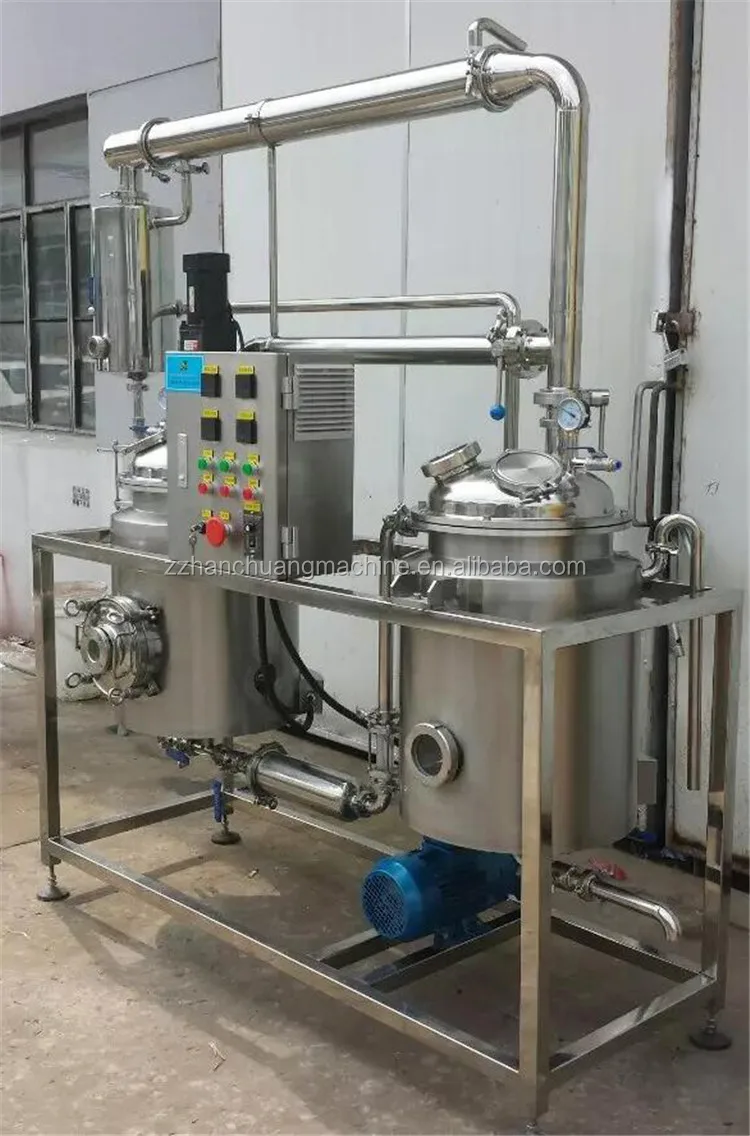

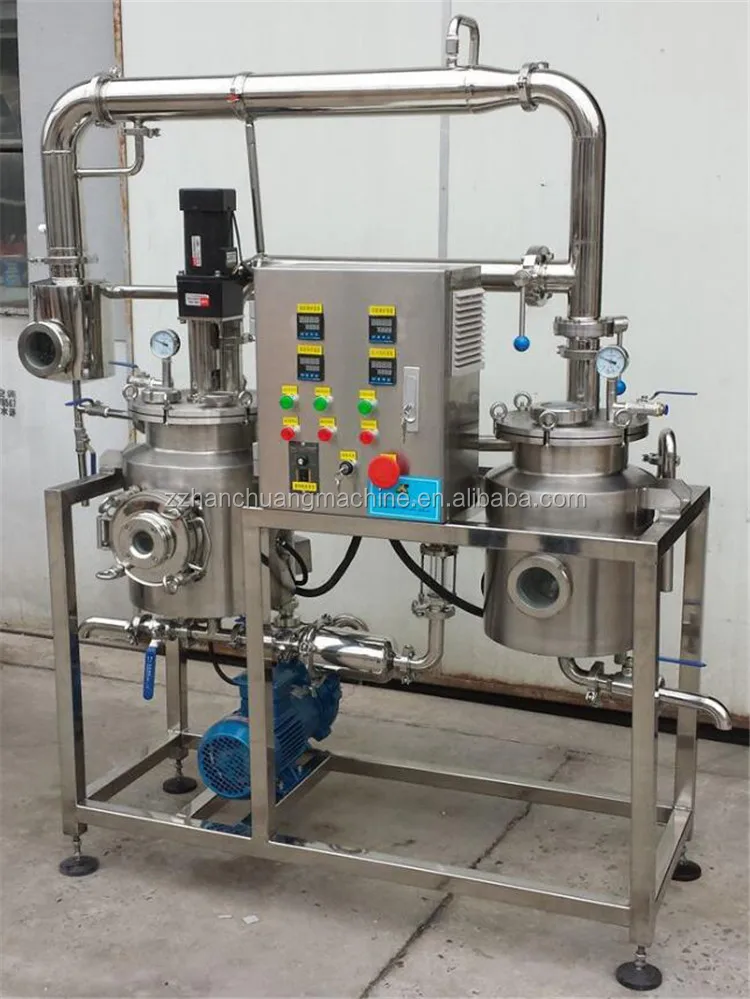

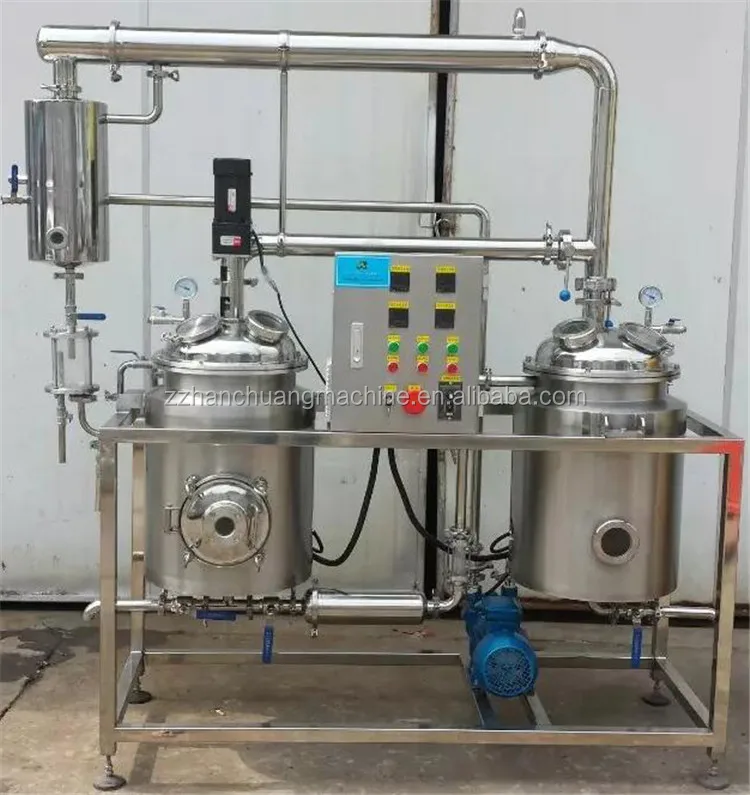

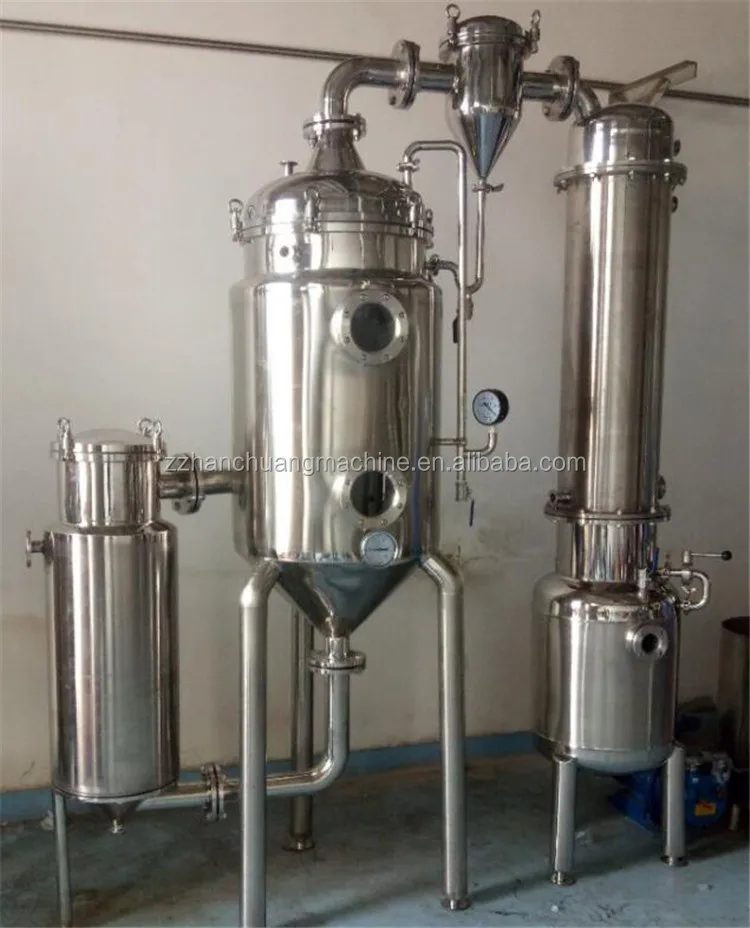

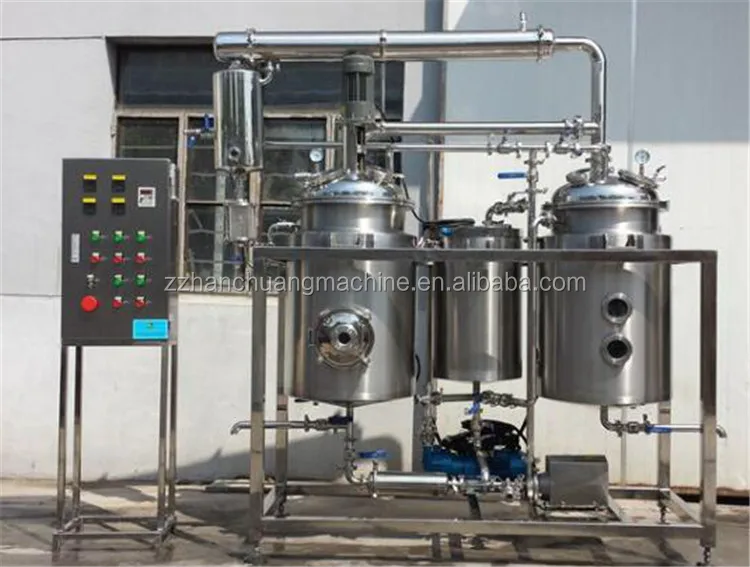

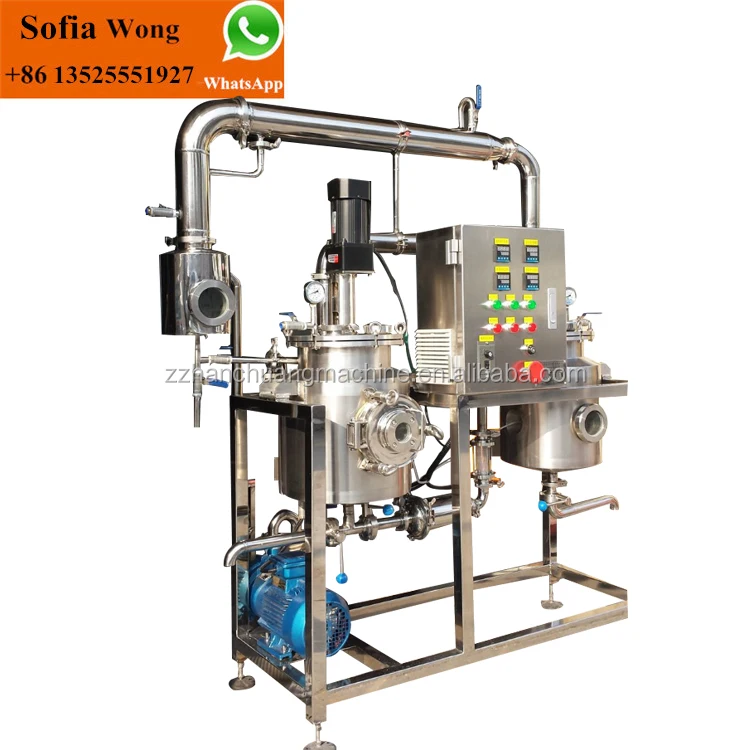

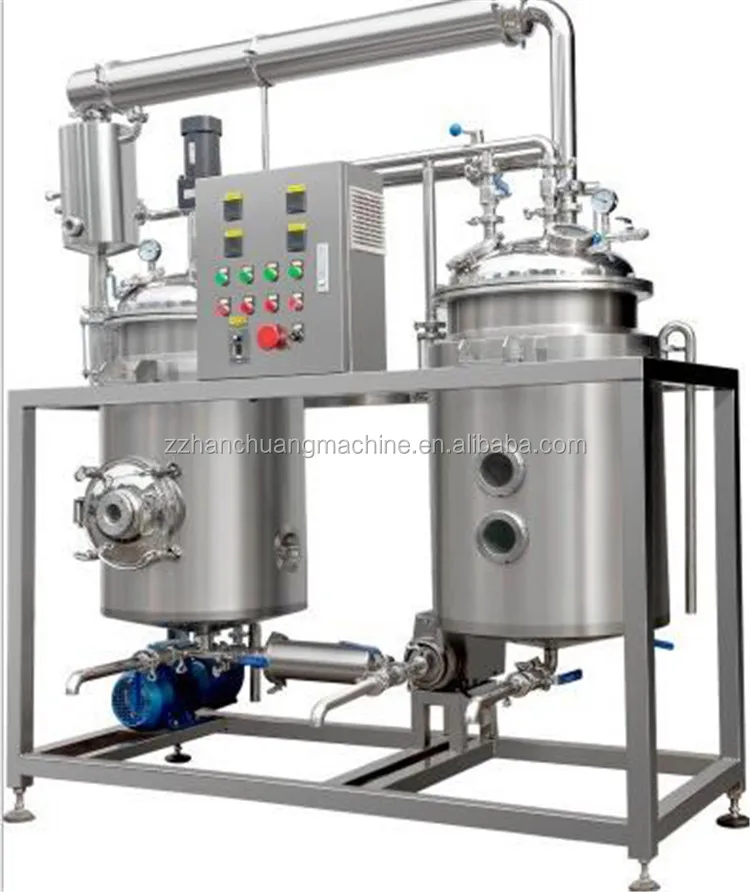

Небольшое оборудование для извлечения и концентрации горячего рефлюкса
Этот продукт подходит для нормального давления, микродавления, отвара воды, влажного погружения, температурного погружения, горячего рефлюкса, принудительной циркуляции, проникновения, растительного эфирного масла, ароматические масла ингредиенты в промышленности медицины и здравоохранения, растений, биофармацевтических средств, пигментов, пищевых продуктов и напитков, химической промышленности, И т. Д. Экстракция и концентрация органических растворителей, а также восстановление и концентрация органических растворителей соответствуют различным фармацевтическим стандартам GMP. Емкость блока экстракции и концентрации 5, 10, 20, 30, 50, 100, 200, 300, 500л и т. Д.
Он в основном применим к лабораторным исследованиям и разработкам и мелким и средним пилотным производственным линиям вузов, научно-исследовательских центров и предприятий.

Принцип работы электрического отопления многофункциональная машина для извлечения и концентрации
Положите лекарственные материалы, которые будут извлекаться в резервуар для экстракции, и добавьте определённую часть растворителей, таких как вода, этанол, метанол, ацетон, И т. д. в соответствии с производственным процессом (добавить их в соответствии с процессом). Извлечение оригинального препарата, температура экстракции может быть установлена в соответствии с фактическими потребностями. Экстракт в соответствии с производственным процессом. После завершения извлечения клапаны трубопровода открываются в порядке, и жидкость закачивается в концентрационный резервуар для концентрации. Температура концентрированной жидкости устанавливается на требуемое значение, а степень вакуума поддерживается на уровне от-0,05 до-0,09 МПа. Вторичный пар, генерируемый во время концентрации, становится конденсатом через конденсатор и охладитель и возвращается в резервуар для извлечения, чтобы сделать новый растворитель. От верха до низа через слой лекарственного материала до дна резервуара для экстракции растворимые компоненты в лекарственном материале растворяются в растворителе в резервуаре для экстракции, И отправляется в резервуар для экстракции, чтобы сделать новый растворитель, образуя новый растворитель для экстракции рефлюкса, до полного растворения (Экстракт бесцветный) и концентрация продолжится до тех пор, пока он не будет концентрирован на требуемой удельной гравитационной мази, бесцветная жидкость в экстракционном резервуаре может быть повторно использована в следующий раз.

Характеристики оборудования для экстракции и концентрации китайской медицины
1. Небольшой Многофункциональный блок экстракции и концентрации имеет полные функции и может получить полный вакуум системы, который может удовлетворить 11 видов экстракции требований, таких как летучие Экстракции Масла, извлечения воды, извлечения алкоголя, отжимание животных, дробное отжимание и тепловое (Температурное) отжимание рефлюкса;

2. Экстракт может быть концентрирован и паста может быть собрана, и органический растворитель может быть восстановлен

3. Это оборудование может использовать вакуумную низкотемпературную экстракцию, чтобы эффективно уменьшить потерю чувствительных к теплу активных ингредиентов. Резервуар для извлечения оснащен двухступенчатым перемешиванием, благодаря чему громоздкие материалы полностью контактируются с растворителем, а количество осадков активных компонентов ускорено.

4. Небольшой Многофункциональный блок экстракции и концентрации принимает специальную структуру на системе концентрации, так что конечная удельная Гравитация продукта может достигать 1,4 и разрядка гладкая;

5. Концентрированный жидкий материал: это оборудование может использовать сочетание внешнего нагрева естественной циркуляции и вакуумного отрицательного давления испарения. Скорость испарения быстрая, а коэффициент концентрации может достигать 1,3. Жидкий материал концентрирован без пены в полностью герметичном состоянии. Жидкое лекарство имеет характеристики без загрязнения и сильного запаха, и его легко чистить (Откройте верхнюю и нижнюю крышки нагревателя для очистки).

6. Имеет высокую степень автоматизации управления, и прост в эксплуатации, точный и надежный сбор данных;

7. Во время использования блока экстракции и концентрации теплового рефлюкса, оборудование экстракции и оборудование концентрации могут работать независимо или в сочетании друг с другом, что улучшает разумность работы оборудования и удобен в эксплуатации.

8. Восстановление алкоголя: большая восстанавливающая способность, с помощью процесса вакуумной концентрации. По сравнению со старым типом аналогичного оборудования, производительность увеличивается в 5-10 раз, потребление энергии снижается на 30%, и имеет характеристики небольших затрат и высокую эффективность восстановления.

9. Оборудование оснащено разумным, компактным, компактным и красивым внешним видом. Нагреватель и испаритель изготовлены из теплоизоляции из нержавеющей стали. Внешний слой теплоизоляционного слоя изготовлен из листа нержавеющей стали, а поверхность зеркальная или матовая. Он соответствует требованиям для использования в лабораторных условиях и прост в эксплуатации и обслуживании;

10. Это оборудование оснащено масляно-водным сепаратором и высокоэффективным конденсатором, который может извлекать ароматические эфирные масла и другие растительные эфирные масла.

11. Система концентрации блока экстракции и концентрации и контактная часть лекарств изготовлены из 304 материала, а нагревательная камера является внутренней полировки гигиенической трубки, который соответствует требованиям соответствующих требований к оборудованию в "коде управления качеством фармацевтического производства", разработанном Управлением по контролю за лекарствами, и соответствующим национальным стандартам. Требования.

12. Небольшая многофункциональная установка экстракции и концентрации может также использоваться в училищах, научно-исследовательских центрах, больницах и т. д. в качестве новой экстракции лекарств, определения новых технических параметров, промежуточных тестов, разработка новых сортов, извлечение ценных лекарственных материалов, восстановление летучих масел и концентрация медицинской жидкости.

Основные технические параметры

Примечание:

1. Мощность агитирующего двигателя в таблице для справки. Мощность агитирующего двигателя, скорость вращения и форма агитирующего лезвия зависят от природы материала.
2. Больше не указанных в таблице томов производится в соответствии с требованиями пользователя. Для более подробной информации об этом устройстве, пожалуйста, позвоните нам.
3. Бак для обесцвечивания активированного угля/бак для обесцвечивания нержавеющей стали/параметры процесса выбора растворителя: свойства материала, рабочее давление, рабочая температура, условия работы и т. Д.

Инструкции по эксплуатации и меры предосторожности
Весь процесс извлечения этого оборудования завершается в замкнутой и кровеносной системе. Его можно извлекать при нормальной температуре и давлении, или под отрицательным давлением и низкой температурой. Он подходит для различных видов использования, таких как извлечение воды, извлечение алкоголя и Извлечение масла. Конкретные технологические требования от производителя. В соответствии с требованиями к производительности дизайна лекарств.
Добыча принцип:
1. Извлечение воды: Вода и китайская медицина добавляются в резервуар в определенной пропорции, и куртка открывается, чтобы испарить впускной клапан, чтобы начать нагревание и извлечение пара. В процессе экстракции в резервуаре будет генерироваться большое количество пара. Эти вторичные отпариватели сбрасываются из парового порта и проходят через пенопластовую ловушку конденсируются к конденсатору, а затем входят в охладитель для охлаждения, И затем входит в газо-Жидкостный сепаратор для газо-жидкостного разделения, так что остальной не-охлаждаемый газовый конденсатор вентилируется и сбежит, и жидкость возвращается в резервуар для извлечения, И так циркулирует до окончания экстракции, когда экстракционная жидкость отвечает требованиям процесса экстракции, нагрев может быть остановлен.
Принудительная циркуляция: в процессе экстракции, для повышения эффективности экстракции, насос может быть использован для силы циркуляции лекарств (но принудительная циркуляция не применима к экстракции крахмала-богатой и вязкой медицины), то есть, Лекарственная жидкость сбрасывается из нижней части резервуара, который выделяется, фильтруется через фильтр трубопровода, а затем откачивается обратно в резервуар для извлечения рефлюкса с помощью жидкого медицинского насоса.
Высвобождение экстракционной жидкости: после завершения экстракции извлекаемая медицинская жидкость выбрасывается из отверстия для слива жидкости в нижней части корпуса резервуара, фильтруется через фильтр трубопровода, И затем медицинская жидкость отправляется в концентрированную жидкую секцию для концентрации жидким насосом.
2. Извлечение алкоголя: Сначала добавьте лекарство и этанол в резервуар в соответствии с определенной долей. Он должен работать в закрытом состоянии в резервуаре. Откройте впускной клапан испарения куртки, чтобы начать отвод пара и нагрев. В процессе экстракции в резервуаре будет генерироваться большое количество пара. Эти вторичные отпариватели сбрасываются из парового порта, сгущаются через пенопластовую ловушку к конденсатору, а затем входят в охладитель для охлаждения, затем введите газо-Жидкостный сепаратор для газо-жидкостного разделения, так что остаточный Неохлаждаемый газовый конденсатор проветривается и срывается. Жидкость возвращается в резервуар для извлечения, и цикл повторяется до окончания извлечения. Когда экстракционная жидкость отвечает требованиям, указанным в процессе экстракции, нагрев может быть остановлен.
Принудительная циркуляция: в процессе экстракции, для повышения эффективности экстракции, насос может быть использован для силы циркуляции лекарств (но принудительная циркуляция не применима к экстракции крахмала-богатой и вязкой медицины), то есть, Лекарственная жидкость сбрасывается из нижней части резервуара, который выделяется, фильтруется через фильтр трубопровода, а затем откачивается обратно в резервуар для извлечения рефлюкса с помощью жидкого медицинского насоса.
Высвобождение экстракционной жидкости: после завершения экстракции извлекаемая медицинская жидкость выбрасывается из отверстия для слива жидкости в нижней части корпуса резервуара, фильтруется через фильтр трубопровода, И затем медицинская жидкость отправляется в концентрированную жидкую секцию для концентрации жидким насосом.
3. Извлечение Нефти:Сначала добавьте китайскую медицину, содержащую летучее масло в резервуар для экстракции, откройте циркуляционный клапан масляного сепаратора, закройте обратный клапан, И откройте Охлаждающую воду для охлаждения, когда паровой клапан достигает летучей температуры. Охлаждаемая жидкость должна поддерживать некоторую разницу в уровне жидкости в сепараторе, чтобы сделать ее раздельной.
