Латунный клапан 3-ходовой Электрический моторизованный привод контрольный 220v

 A20-T серии 3 Way Горизонтальный Электрический духовой клапан шаровой клапан



 T20-B3-B

 Технические параметры:

 Размер продукта NPT/BSP 1/4''3/8''1/2''3/4'' 1''(По желанию)

МаксимальнаяРабочаяДатчики давления1.0MPa

Циркуляции СреднийЖидкость.

Номинальное напряжениеDC5V DC12V DC24V AC/DC9-24V AV/DC110-230V (опционально)

Схема подключенияCR201 CR202 CR301 CR302 CR303 CR304 CR305 CR306 CR401 CR501CR502 CR701 CR702 CR703 CR704 CR705 CR706 (опционально)

Рабочий ток                             ≤500mA

Открывания/закрывания времени                            ≤5S

Li ion аккумуляторFeВремя70000 раз (испытательное давление 0.4MPa,Средой является вода)

Материал корпуса клапанаКорпус из латуни

АCtuator материалППО

SEaling материалFKM & PTFE

Привод вращения90°

Крутящий момент2N. М

Длина кабеля0,5 м,1,5 м (опционально)

Температура окружающей среды-15°C - 50°C

Температура жидкости                           2°C-90°C

Руководство по эксплуатации Преимущественную силуДа Нет (опционально)

Открывания/закрывания показателейИлиДа Нет (опционально)







Компоненты

Нет.	Название	Материал	Спецификация	Кол-во
1	Привод	ППО		1
2	Корпус и крышка	Корпус из латуни		1
3	Уплотнительное кольцо	FKM		2
4	Запечатывания	PTFE		2
5	Мяч	Из нержавеющей стали	304	1
6	Вынос руля	Корпус из латуни		1
7	Уплотнительное кольцо	FKM		2

 Схема подключения

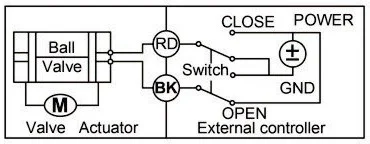

CR201 Беспроводным доступом в ИнтернетRiНГ DЯАгрем (2) Проводов Управление )

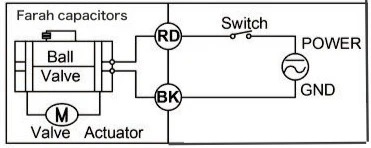

CR202 Электропроводка Схема ( 2 Проводов Управление- КапаCЯТЗ Возврат ЯN Чехол О В Мощность Является Отказ)

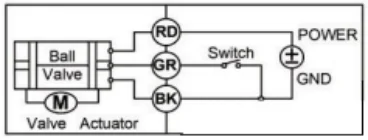

 CR301 Электропроводка Схема (3 Проводов Управление)

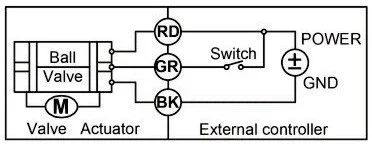

 CR302 Электропроводка Схема (3 Проводов Управление)

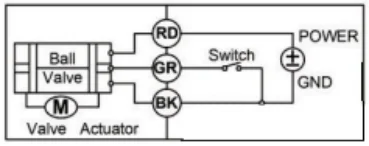

CR303 Электропроводка Схема (3 Проводов Управление)

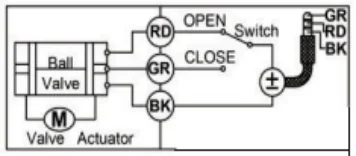

CR304 Электропроводка Схема (3 Проводов Управление )

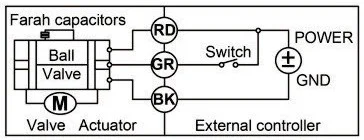

CR305 Электропроводка Схема ( 3 Проводов Управление- Конденсаторы Возврат В Чехол О В Мощность Является Отказ)

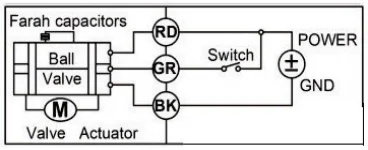

 CR306 Электропроводка Схема ( 3 Проводов Управление- Конденсаторы Возвращение в Чехол О В Мощность Является Отказ)
