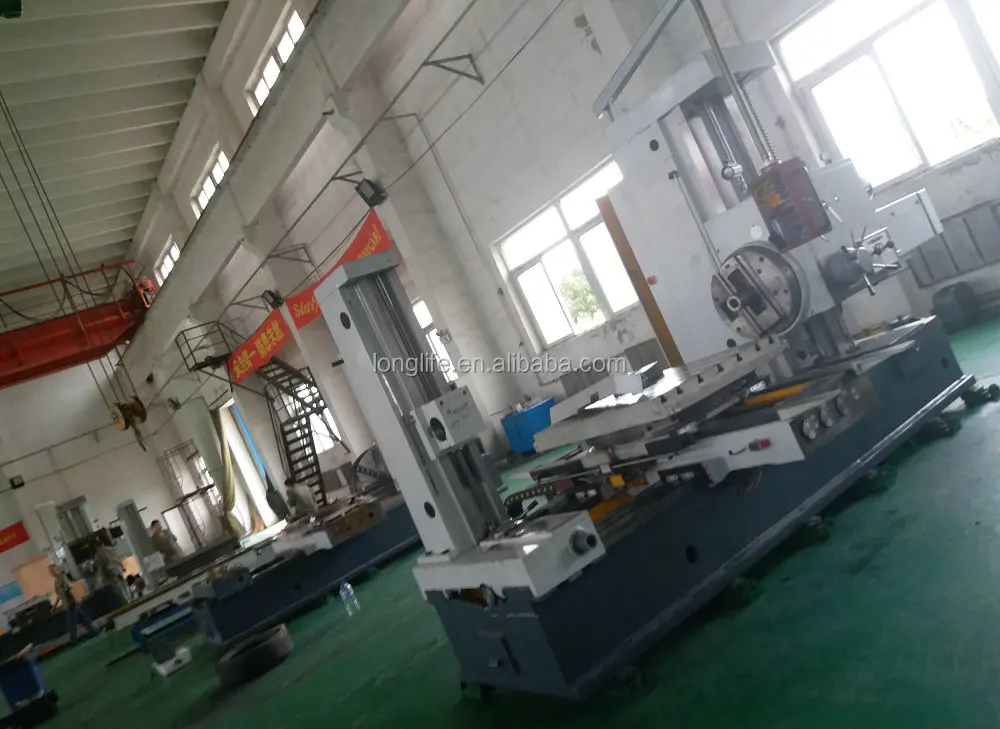

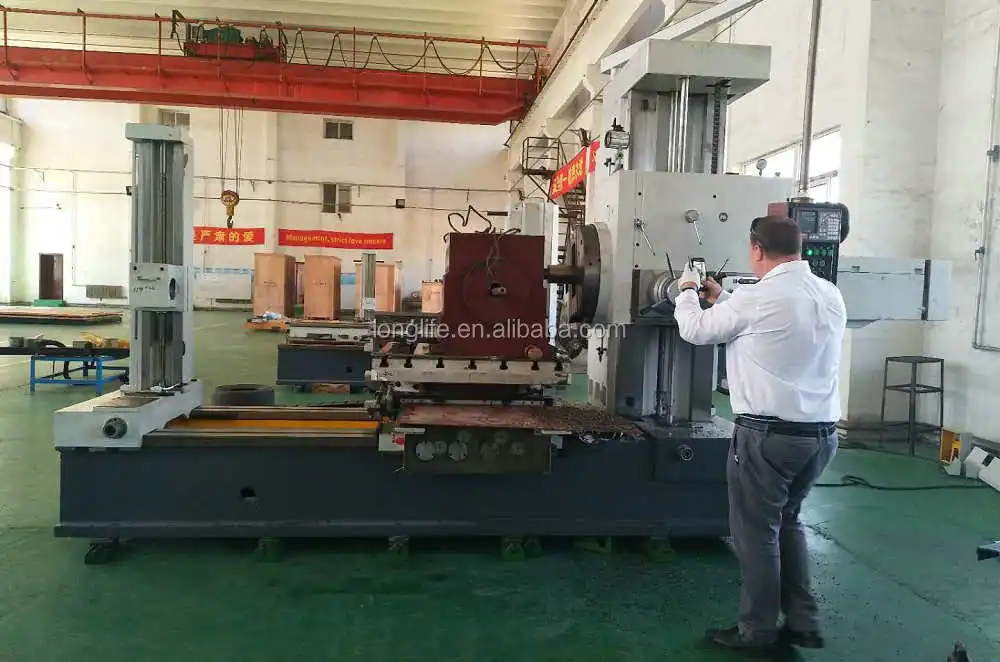

1. Серия TPX61 цифровая индикация горизонтальные расточные и фрезерные станки являются универсальными станками, которые могут быть адаптированы для машинного литья, стали и цветных слов.
2. Операции включают сверление, увеличение отверстий, расточку, сверление, плоское фрезерование, точечную облицовку, нарезку и другие процессы обработки.
3. Планшайба может быть обработана радикально, что позволяет машине выпускать отверстия большого размера, поворачивать наружные диаметры и канавки.
4. Эта серия машин может быть использована в энергетике, металлургии, горнодобывающей промышленности, машиностроении, военных и т. Д. Это надежный выбор для обработки деталей коробочного типа.
5. Шпиндель лучшей жесткости, более сильной силы резания, более высокой эффективности.
7. Оптический датчик доступен для более высокой точности определения местоположения
8. DRO доступен для осей X и Y;
9. Автоматическая Загрузка и разгрузка инструмента доступны как опционально с шпинделем ISO7:24 на 50 конус;
Основные технические данные
Технические характеристики
Блок
Параметр
Диаметр шпинделя
Мм
Φ130
Шпинделя с коническим отверстием
MT
80 #
Макс, шпиндель, высокий крутящий момент
Метрический номер
3136
Макс. Осевая тяга шпинделя
N
31360
Этапы Скорость вращения шпинделя
24
Диапазон скорости вращения шпинделя
Оборот в минуту (r/min)
4 ~ 800
Мощность главного мотора
КВт
15
Макс. Крутящий момент лицевой головки
Метрический номер
4900
Облицовочная диаметр головки
Мм
Φ750
Диапазон скорости лицевой головки
Оборот в минуту (r/min)
2,5 ~ 125
Шаг скорости лицевой головки
18
Таблица размеров
Мм
1800 × 1600
Макс. Допустимая нагрузка на стол
Кг
8000
Т-образными пазами
Мм
28
Количество T-slot
9
Перемещение по оси X
Мм
2000
Перемещение по оси Y
Мм
2000
Перемещение по оси Z
Мм
1500/2000
(Без задней колонки)
Перемещение по оси W (перемещение шпинделя)
Мм
900
Перемещение по u-оси (перемещение по шпинделю с лицевой головкой)
Мм
250
B - axis вращающийся Рабочий стол
360 °
Мин. Расстояние между центром шпинделя и поверхностью стола
Мм
0
Быстрое перемещение (X/Y/Z)
Мм/мин
2500
Диапазон подачи (X/Y/Z)
Мм/rev
0,04 ~ 6 лет
Точность измерения (X/Y/Z)
Мм
0,01
Габаритные размеры (L×W×H)
Мм
7050 × 4030 × 3950
Вес машины
Кг
32000
Бесплатная Std аксессуары
S.n
Название
Обратите внимание
2
Уход за кожей лица заголовок плиты
1 комплект
3
Держатель инструмента для буровых работ
1 шт.
4
Держатель инструмента для фрезерования
1 шт.
5
Операционные инструменты
1 комплект
6
Автоматическая Централизованная система смазки
1 комплект
7
Рабочий свет
1 комплект
8
Документы на английском языке
1 комплект
Дополнительные аксессуары
Пожалуйста, отправьте мне запрос на аксессуары optioanl и другую дополнительную информацию о горизонтальном борере и горизонтальном расточном станке.
