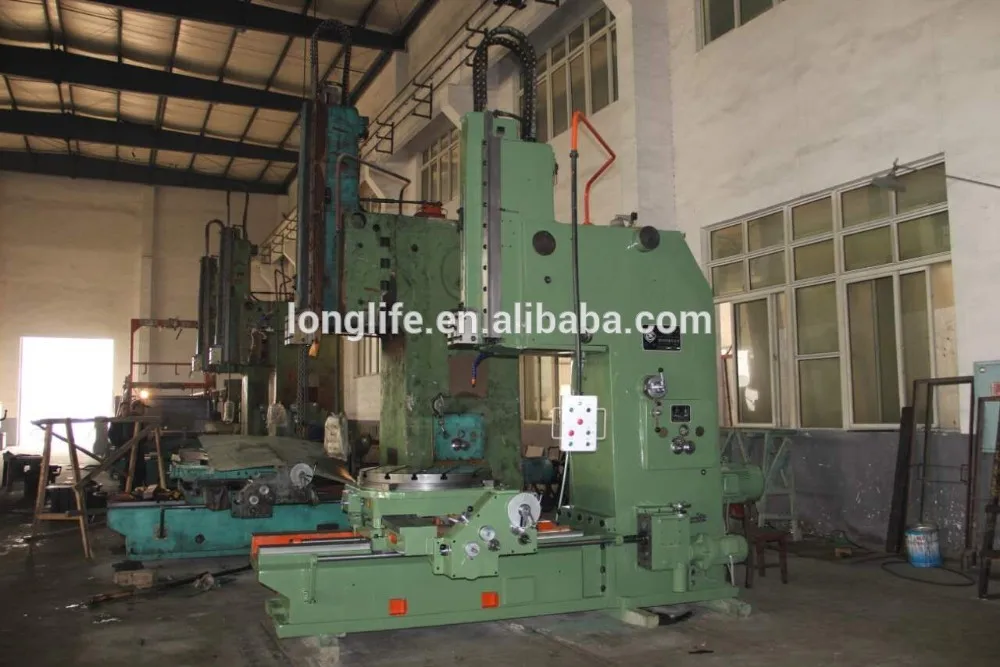

B5063 механические шпоночным пазом для торгового автомата/слоттер
Связанные Протяжка
Основные технические данные
Технические характеристики
Блок
B5063E
Макс. Длина хода оперативной памяти
Мм
630
Мин. Длина хода оперативной памяти
Мм
125
Макс. Просечки пазов и длина
Мм
630
Регулировка расстояния по вертикали оперативная память
Мм
550
Макс. Скорость оперативной памяти рабочий ход
М/мин
22
Мин. Скорость оперативной памяти рабочий ход
М/мин
5
Соотношение скоростей рабочего хода и обратного хода оперативной памяти
1:1.45
Регулировка скорости оперативной памяти рабочий ход
Бесступенчатое
Макс. Просечки пазов и силу
КН
19,6
Расстояние от инструмент поддержки поверхности для спереди
Мм
1189
Расстояние от Рабочий стол поверхности к нижней части слайд стеллаж для выставки товаров
Мм
880
Макс. Продольное перемещение рабочего стола
Мм
1125
Макс. Поперечная путешествия рабочего стола
Мм
880
Диаметр рабочего стола
Мм
1000
Наклона оперативной памяти
°
0 ~ 10
Диапазон продольной подачи (бесступенчатое)
Мм
0 ~ 0,6
Ассортимент поперечной подачи (бесступенчатое)
Мм
0 ~ 1,36
Ассортимент поворотный поточный (бесступенчатое)
°
0 ~ 1 ° 15''
Макс. Нагрузка рабочего стола
Сом
2000
Источник питания главного электродвигателя
КВт
11
Скорость главного мотора
Оборот в минуту (r/min)
960
Мощность двигателя для быстрого прохода
КВт
1,5
Скорости мотора для быстрого прохода
Оборот в минуту (r/min)
940
Тип мотора для Охлаждения Насос
DB-12B 40W
Вес нетто (приблизительно)
Кг
8900
Размеры станка
Мм
3730x2350x4587
Рабочую точность:
Предмет
Блок
Параметр
Это действительно плоский экран, котор подвергли механической обработке поверхности на проверку заготовки
Мм
0,015
Вертикальность, котор подвергли механической обработке поверхности на проверку заготовки
Мм
0,025
Шероховатость поверхности на проверку заготовки
Вертикальность, котор подвергли механической обработке боковую поверхность на проверку заготовки против база
Мм
0,020
Краткое введение
Такие шпоночным пазом для торгового автомата/слоттер имеет следующие функции:
1. Мы находимся предназначен для резки различных плоскости, поверхности и ключ заготовки, машина подходит для одного куска или небольшого серийного производства.
2. Запуск и остановка машины осуществляется с помощью нескольких-диск сцепления и возвратно-поступательный движуийся в tam достигается за счет-кривошипная Соединительная звено.
3. Автоматическая механизм для вертикального, горизонтально и под прямым углом поворотный кормления и вращательного движения эту таблицу, которая оснащена индексации шестерни для вращательного движения.
