GWInstek GDS-2204A 200 МГц 4 Ch
Цифровой осциллограф визуальной стойкости

• 200 МГц полоса пропускания, 4 входного канала
• 2GSa/s частота дискретизации в реальном времени и 100gsa/s и то же время частота дискретизации
• 2megapoints длина записи
• 1mV /div до 10V/div вертикального диапазона
• 1ns/div до 100s/div диапазона времени
• 80000 wfm/s частоты обновления сигнала
• 8 дюймов 800*600 высокое разрешение TFT ЖК-дисплей
• Встроенная Сегментированная память и функции поиска сигналов для оптимизации эффективности длины записи
• Зум окна и воспроизведение/пауза может быстро перемещаться по сигналов
• 36 функций автоматического измерения предлагает различные измерения выбор
• Гибкий пульт дистанционного управления подключения для подавления массовых беспорядков (стандартный: зарядка от USB; Вариант: LAN/GPIB)
•


  2 ГС/s частота дискретизации в реальном времени и 100 МГц полоса пропускания
  В GDS-2204A цифровой запоминающий осциллограф предлагает 4-канальный конфигурации и обеспечивает 2GSa/s Максимальная частота выборки в режиме реального времени и 100gsa/s высокоскоростной эквивалент частотой дискретизации. Оснащен гироборд с колесами 8 дюймов 800x600 с высоким разрешением ЖК-дисплей на основе тонкоплёночной технологии, 1 мВ/div до 10V/div вертикальный диапазон и 1ns/div до 100s/div времени, GDS-2204A способен добросовестно демонстрировать формы сигналов сложного и неясного освещения.

  2 мегаточечная длина записи, поиск формы волны и сегментированные функции памяти
  В GDS-2204A обеспечивает 2 мега точки длина записи, и сигналов поиск и несегментированной памяти функционирует как стандартные функции. Событий интерес могут быть зафиксированы и сохраняются в сегментированные памяти, который можно разделить на 2048 секций, для наблюдения, в то время как значения сигналов можно не обращать внимания. Таким образом, общей эффективности использования памяти может быть увеличен. В соответствии с сигнала режим поиска, после того, как входной сигнал срабатывает, GDS-2000A серии способен для того, чтобы найти и отметьте сигнала секций, которые соответствуют Определяемым пользователем условиям поиска и пороговому уровню во всей памяти. В то же время, с переменным фокусным расстоянием окна и играть/кнопку паузы для того чтобы прокрутить весь отображается сигнал, пользователь может быстро перемещаться по всем сигналов в эффективный способ.

  Обновление до осциллографа смешанных сигналов (MSO)
  В GDS-2204A обеспечивает гибкость легкое переключение с DSO в MSO (Осциллограф смешанных сигналов) в соответствии с plug-and-play концепция. Как два подключаемого модуля отделения доступны на задней панели для размещения различных вставляемые модули, В GDS-2204A DSO с 8 или 16 цифровой модуль каналов выполняет MSO функции отлично пользователем на свой страх и установка, не используйте модуль для зарядки аккумулятора. Функции анализа и декодирования параллельных шин и последовательных шин, таких как I2C, SPI и UART поддерживаются после установки модуля. GDS-2000A рассматривается как эффективный инструмент для анализа сигналов, диагностики проблем и отладки.

  3 МГц функция генератора вариант
  Подключаемый модуль DDS (прямой цифровой синтез) функция генератор предоставляется как вариант GDS-2204A. Функция генератор с 3 МГц полоса пропускания, способен для того чтобы произвести синус, треугольной и квадратной волнами, с переменный срок службы площадь сигнала. Две функции генераторы могут быть использованы в то же время, чтобы обеспечить двойной выходных сигналов. С Стимул источник проверка электрических характеристик и функциональности Иу (тестируемого устройства) воздушная турбина может быть сделано в одном DSO.

  80000 wfm/s скорость обновления формы волны и метод VPO

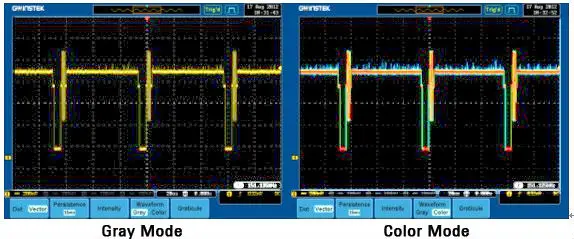

  Сигнал частота обновления 80,000wfm/s позволяет точно приобретать и изучения пусковой сигналы и неуловимые глюки, не пропуская ни каких-либо деталь. Объяснить в прогрессивную обработку сигналов техника, VPO (визуальный сохранение осциллограф), оттенки серого отображение сигналов показано на GDS-2204A отличает сигналы связаны друг с другом в соответствии с их возникновения частоты соответственно.

  Модульная структура и расширенные возможности
  К тому же логический анализатор и функция генератор модули, GDS-2204A также обеспечивает дополнительный порт LAN/SVGA интерфейсы модуля и GPIB интерфейсный модуль. Кроме того, GDS-2204A оснащен всеми функциями высокотехнологичного DSO. В 1 мВ/div вертикальной чувствительностью и 1ns/div время основного диапазон измерений до меньше и быстрее сигналов. Обильные триггер функции позволяют захвата сигнала под различные испытания при любых обстоятельствах. И расширенные Математические Функции облегчают обработку сигнала после приобретения.

  Включает в себя:Четыре (4) GTP-250A-2: 250 МГц (10:1/1:1) переключаемый пассивных пробников, руководство по быстрому запуску, инструкция по эксплуатации и шнур питания.
