Универсальный контроль цена по прейскуранту завода JD1A-40 DC 90V 5A Регулируемый регулятор скорости двигателя
Описание для передачи данных
Модель
JD1A-11
JD1A-40
JD1A-90
Напряжение питания
~ 220V ± 10%
50 ~ 60 Гц
~ 220V ± 10%
50 ~ 60 Гц
~ 220V ± 10%
50 ~ 60 Гц
Максимальная выходная мощность
DC90V/3.15A
DC90V/5A
DC90V/8A
Детали для мотора контроллера питания
0,55 ~ 11KW
15 ~ 40KW
45 ~ 90KW
Тахогенератор
Трехфазный
В
24 ~ 45V
Изменения в скорости
≤ 2.5%
≤ 2.5%
≤ 2.5%
Фиксированный-скорость, высокая точность
≤ 1%

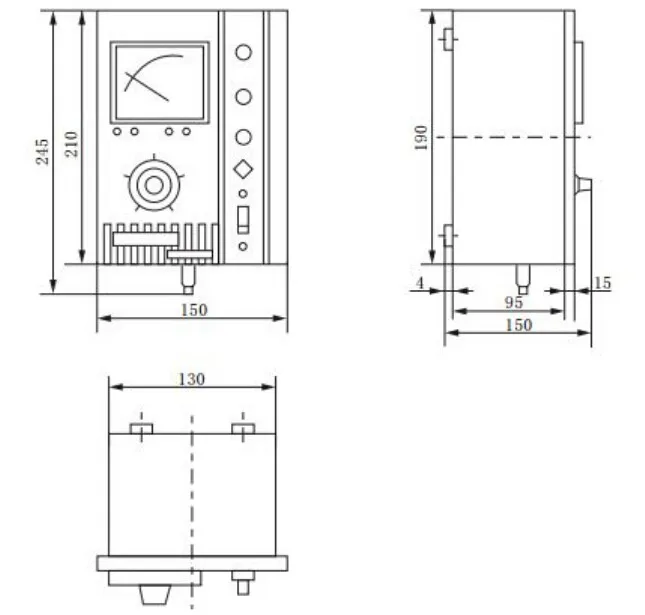

Размер (мм)
245*150*135
Измерение
Блок управления и электромагнитный клапан скорости регулирования асинхронного двигателя с помощью подключения
Описание продукта:
Рабочие условия
1. Мощность не превышает 1000 м 2. Температура окружающей среды:-5 ℃ ~ 40 0 ℃ 3. Относительная влажность не более 90%(below20 0 ℃) 4. Диапазон частот: от 10 Гц ~ 150 Гц, maxi вибрации не более 0,5 г 5. Гарантия колебаний напряжения <10% 6 рабочее место не должно иметь проводящего газа.
Структура и проводки
JD1A, JD1BТип электромагнитного мотора активатор имеет формованную структуру корпуса, до LP5X Степень защиты, это может быть панель вставки, провод доход от нижней части.
WARNLNG: Перед включением источника питания, пожалуйста, внимательно проверьте проводку aero plug Во избежание повреждений.
Регулировка и пусконаладочных работ 1 проводка в соответствии с pic.1, выходные вилки 3 и 4 подключены к катушке сцепления или к нагрузке Осветительные лампы и выходной терминал соединены с 100 Вт выше Вольтметр постоянного тока
2 переключателя питания, индикация лампы освещения выход потенциометра WI для скорости Регулирование sjall имеет напряжение прыжков 0-90 в, поэтому при открытии цепи, мы считаем, что работа будет Все в порядке
3,1. Калибровка тахометра, из-за разницы напряжения в каждом измеренном двигателе, Следовательно, значение, отображаемое в тахометре: подлежит изменению в соответствии с фактической скоростью вращения, когда Сцепление до указанной скорости, Используйте дополнительный осевой Тахометр или цифровой тахометр для измерения Фактическая скорость вращения. Когда измеренное значение отличается от значения, отображаемого в Указателе Тахометр. Пожалуйста, настройте потенциометр для «калибровки скорости вращения».
3,2. Наивысшая настройка скорости: поверните потенциометр скорости до макси по часовой стрелке. И регулировать температуру Регулируйте потенциометр обратной связи; Сделайте двигатель работать под самой высокой скоростью вращения.
4. Во время работы, если происходят регулярные изменения, выходные терминалы обмена 3 и 4.As к JD1B, он должен Отрегулируйте соотношение потенциометра W в монтажной плате, для координации с механической инерцией, Осуществляет лучшую устойчивость.
Он должен отрегулировать соотношение потенциометра W в монтажной плате, чтобы согласовать с механической инерцией. Осуществляет лучшую устойчивость.
Применение
Используется в машиностроении, металлургии, электроэнергетике, производстве бумаги, печати, цементе, табаке, кабеле и других производственных мероприятиях и всех видах производственной линии промышленной автоматизации. Как скорость линии,Предприятия по производству губки с механической скоростью,Скорость сигарет машинное оборудованиеИМашина для пищевых продуктов(Например, машина для конфет и т. д.)
