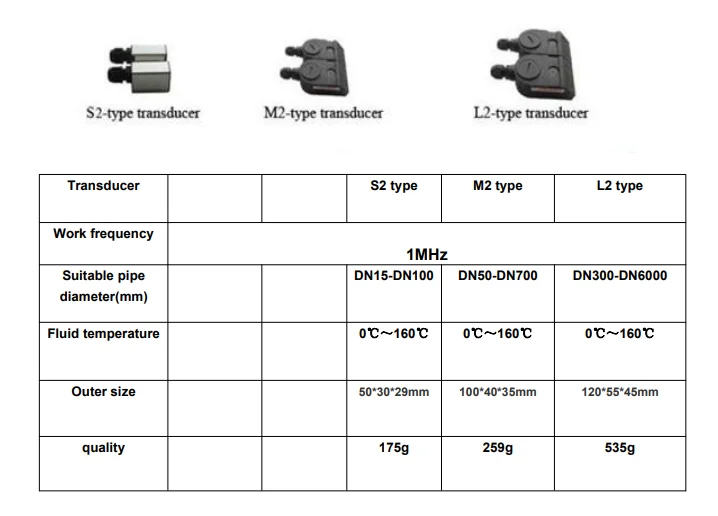

TDS-100F с M2 преобразователем фиксированный ультразвуковой расходомер DN50-700mm

Содержание

Технические характеристики

Точность измерения

Расходомер: лучше ± 1.0%; Счетчик воды: лучше ± 2.0%; Счетчик тепла: соответствует стандарту EN1434 (европейский стандарт)

Точность повторяемости

Расходомер: лучше ± 0 тепловых метров: лучше ± 0.5%

Жидкого направления

Положительное и обратное двустороннее измерение, может измерять положительный, отрицательный и чистый кумулятивный поток/тепло

Максимальный расход

64 м/с (скорость Разрешение 0,001 м/с)

Блок питания

85 ~ 264VAC/8 ~ 36VDC

Измерение периода

500 мс (2 раза в секунду, 128 наборов данных собираются в каждом цикле)

Измерительная среда

Единого равномерное и стабильное жидкость, которая может проводить звуковых волн, как, например, для сточных вод, морской воды, брызгать, и различные масла

Применимая труба

Углеродистая сталь, нержавеющая сталь, чугун, цемент, медь, ПВХ, алюминий и другие однородные и плотные трубопроводы могут быть выровнены

Температура жидкости

0 ~ 160 ℃

Жидкость мутности

≤ 20000ppm и небольшое содержание пузырьков

Дисплей

2 × 10 английский ЖК-дисплей может отображать мгновенная подача и накопили потока, скорость потока и т. д.

Рабочая

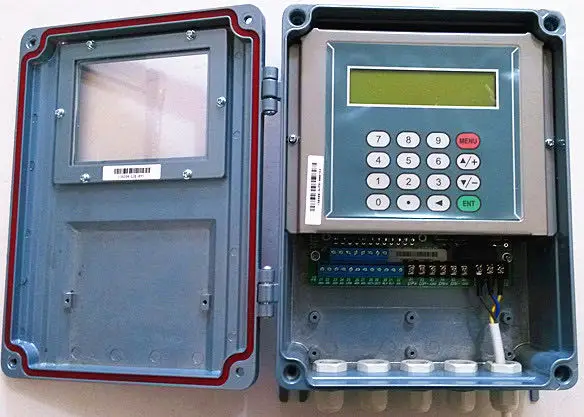

Расходомер топлива: 4 × 4 сенсорную клавиатуру (модуль имеет 4 кнопки) для работы; Счетчик воды: 2 кнопки, сенсорная клавиатура

Выходной интерфейс

Выход опционально 4 ~ 20 мА, импульсный, OCI, частота, RS485

Входной интерфейс

Три аналоговых входа 4 ~ 20 мА, 2 входа сопротивления платины являются дополнительными

Другие функции

День, месяц, год, аккумулятор; Включение и выключение функции управления: рабочее состояние самодиагностику Функция: обновление программного обеспечения через код и т. д.

Уровень защиты

Датчик IP68, F4 хост IP6, другие хосты IP65

Взрывозащищенная ранг

ExBT4 (тип TDS-100F2/TUF2000SD)

Протокол

Протокол MODBUS, M-BUS протокола FUJI extended протокол и совместимость протоколов ультразвуковые расходомеры и счетчики воды от других производителей в стране

DAta

Дополнительный встроенный в память данных (sd-карта) можно хранить времени, мгновенная подача, накопленный поток и т. д., и данные могут быть импортированы к компьютеру с помощью специального программного обеспечения

Сигнальный кабель

Специальный экранированный кабель SEYV75-2 типа, один кабель может быть удлинен до 500 метров, кабель должен быть подключен к металлической втулке, чтобы увеличить защиту от помех

Другие функции

Автоматическое запоминание положительный/отрицательный/Чистая суммарного потока предыдущего 512 дней, предыдущий 128 месяцев, а также в последние 10 лет,

Автоматическое запоминание времени и расхода последние 30 бонусы и мощность-офф и может осуществить автоматический или ручной потока добавки,

Протокол MODBUS можно прочитать, и его можно использовать для серийных (количественных) контроллеров в Bincheng, с новыми функциями самодиагностики неисправностей,

Обновление программного обеспечения могут быть достигнуты на основе файлов кода отправить по электронной почте
