Нержавеющая сталь Фланцевый Тип двойного действия пневматический шаровой клапан 3

Описание и отзывы

Характеристики

Нержавеющая сталь фланцевый Y тип двойного действия пневматический шаровой клапан 3 способа

Краткие сведения:

• Давление воздуха в пневматическом приводе автоматически приводит стержень клапана к вращению
• Шаровой сердечник вращается соответственно, чтобы перейти к другой трубной линии
• Может поддерживать очень широкий диапазон диаметра трубы
• Шаровая сердцевина и прокладка полностью отделены под закрытыми и открытыми условиями от загрязнения средними
• Надежная герметизация и удобство для ремонта

Принцип работы:

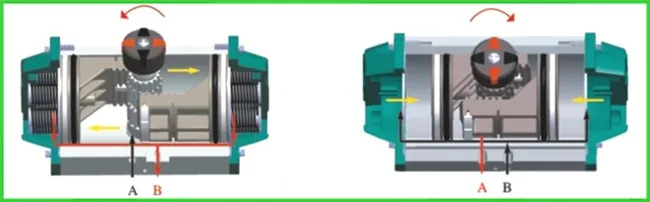

1. Пневматический пружинный возвратный действующий трехходовой шаровой клапан

Когда сжатый воздух входит в порт A, поршни вытесняются наружу, что делает шестерню и ствол клапана вращаться против часовой стрелки, клапан открывается соответственно, когда воздух избавивается от порта B

Когда давление воздуха в порту A измотано, пружины подталкивают поршни внутрь, делая шестерню повернутой по часовой стрелке, клапан закрыт.

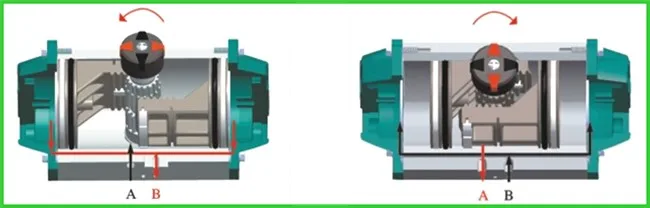

2. Пневматический трехходовой шаровой клапан двойного действия

Сжатый воздух поступает в камеру из порта а, заставляет поршни наружу, шестерня вращается против часовой стрелки, и клапан открыт

Сжатый воздух поступает в камеру из порта B, приводит поршни внутрь, шестерня поворачивается по часовой стрелке

И клапан закрыт

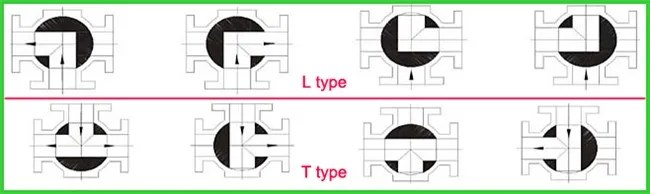

Направлением потока схема:

Искусственные бриллианты, т-образный: 4 пути к седлу клапана, сбалансированной силой, для потока отдел, смешивать и изменения направления

Г-образный: 2-ходовой клапан сиденья, для изменения направления потока

Технические характеристики:

Пневматический привод	Тип 1: двойное действие (NO или NC) ; Тип 2: пружинный автоматический возврат
Давление подачи воздуха	Для детей от 3 до 8 лет бар
Электромагнитный клапан аксессуары	Вход 110-240VAC, выход 12-24VDC
Номинальный диаметр	Φ25-Φ100; 1 "до 4"
Рабочее давление	0-16 бар
Выдерживает температуру	-30 ~ 180 °C (PTFE)
Соединительный конец	Фланец
Структура кузова	3-ходовой шаровой сердечник L и т-образным ремешком
Фланцевый конец размер	В соответствии со стандартами DIN, ISO, SMS, BS
