Характеристика:

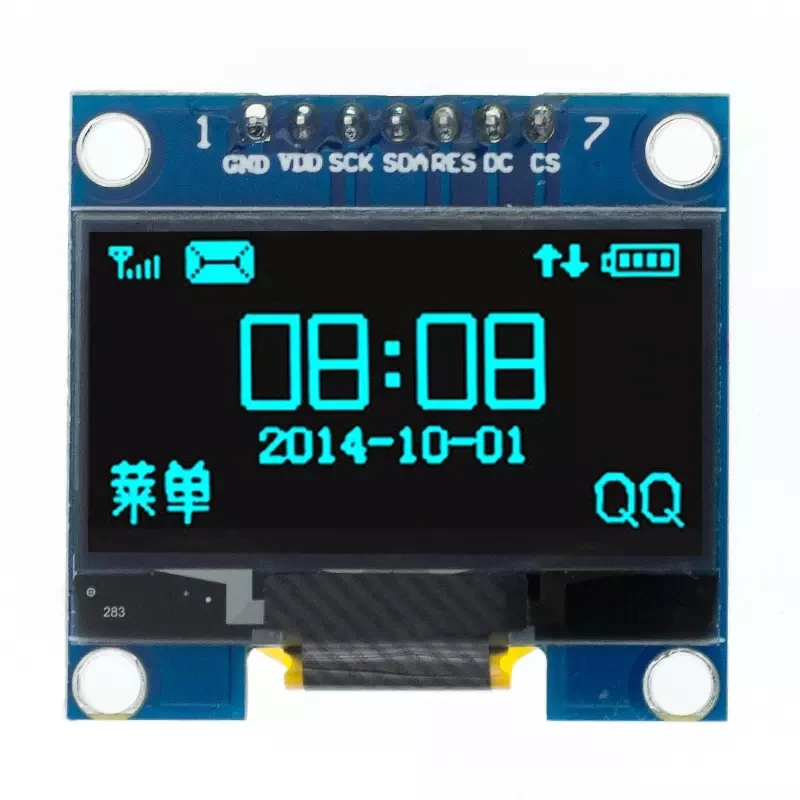

1,3 дюймов OLED, высокое разрешение: 128x64 (одна и та же разрешение как 12864, высокая PPI)
Большой угол обзора: более 160 ° (экран с самым большим углом обзора на дисплее)
Ультра-Низкое энергопотребление: нормальный дисплей 0,06 Вт (намного ниже, чем TFT дисплей)
Широкий диапазон напряжения блока питания (3V ~ 5V), совместимый с 3,3 V 5V уровень материнскую плату без каких-либо уровень конверсионный чип

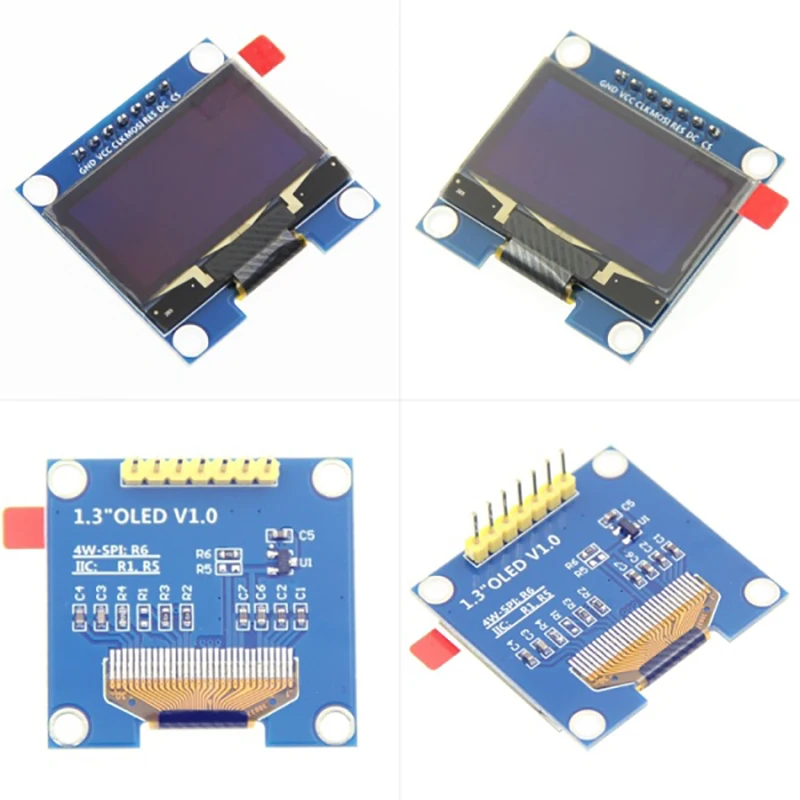

Интерфейс SPI по умолчанию (может быть изменен на интерфейс IIC), для легкого освещения требуется всего 5 IOs
Диапазон рабочих температур промышленного класса (-20 ℃ ~ 70 ℃)
Военный стандарт, долгосрочная стабильная работа
Обеспечить множество процедур, обеспечить базовую поддержку технологии привода

Параметры:

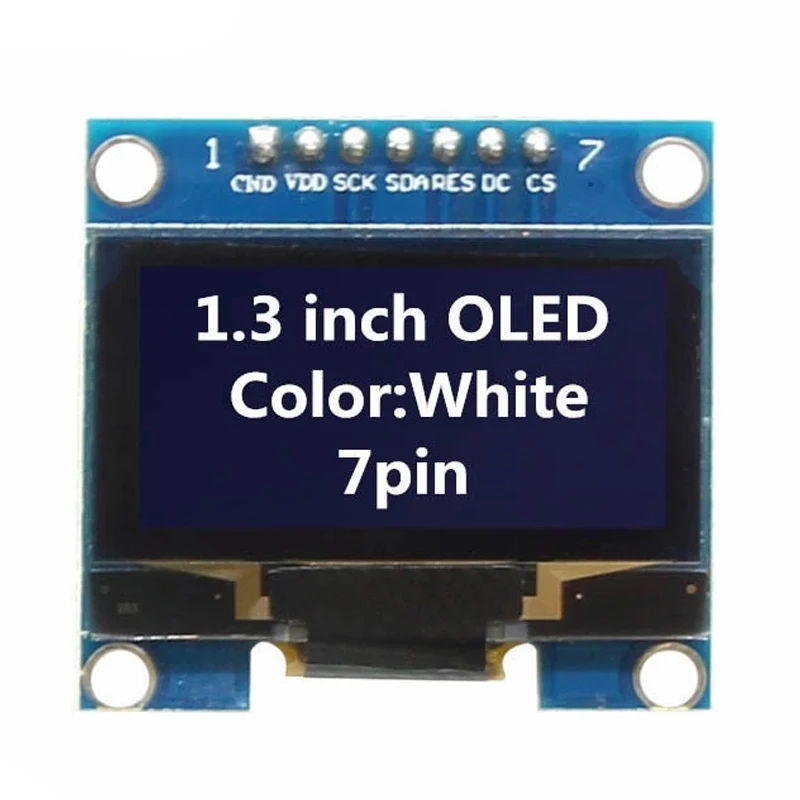

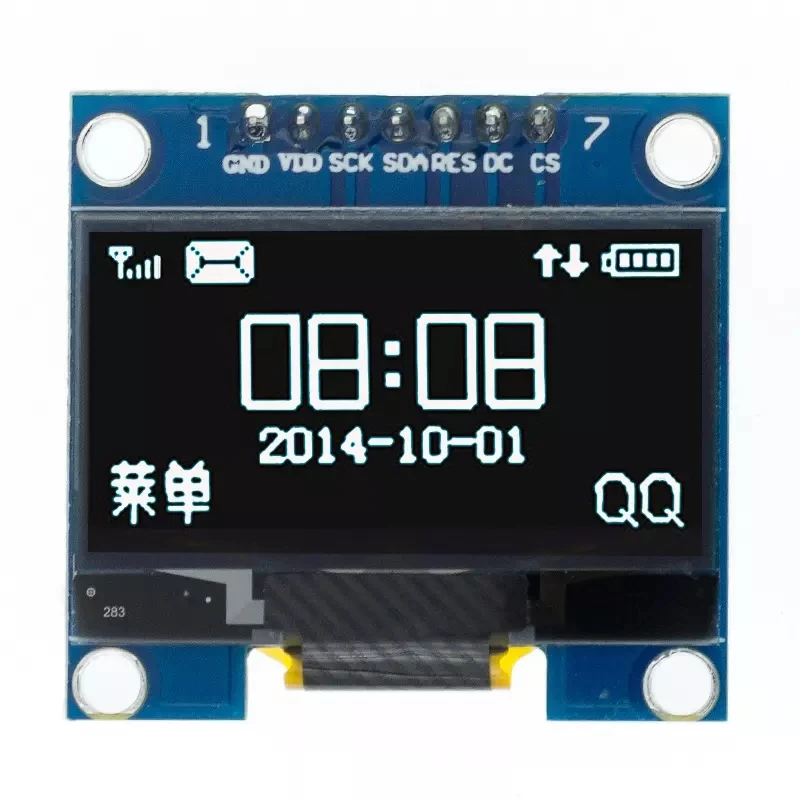

Цвет дисплея: белый/синий
Размер: 1,3 (дюйм)
Тип: дисплей на органических светодиодах (OLED)
Чип драйвера: SH1106
Разрешение: 128*64 (пиксель)
Модуль интерфейса: 4-провод SPI интерфейс
Эффективная Область отображения (область AA): 29,42x14,7 (мм)
Размер фоновой платы модуля: 33,50x35,40 (мм)
VCC напряжение питания: 3,3 V ~ 5V
Материнскую плату порт ввода-вывода напряжение: 3,3 V (TTL)

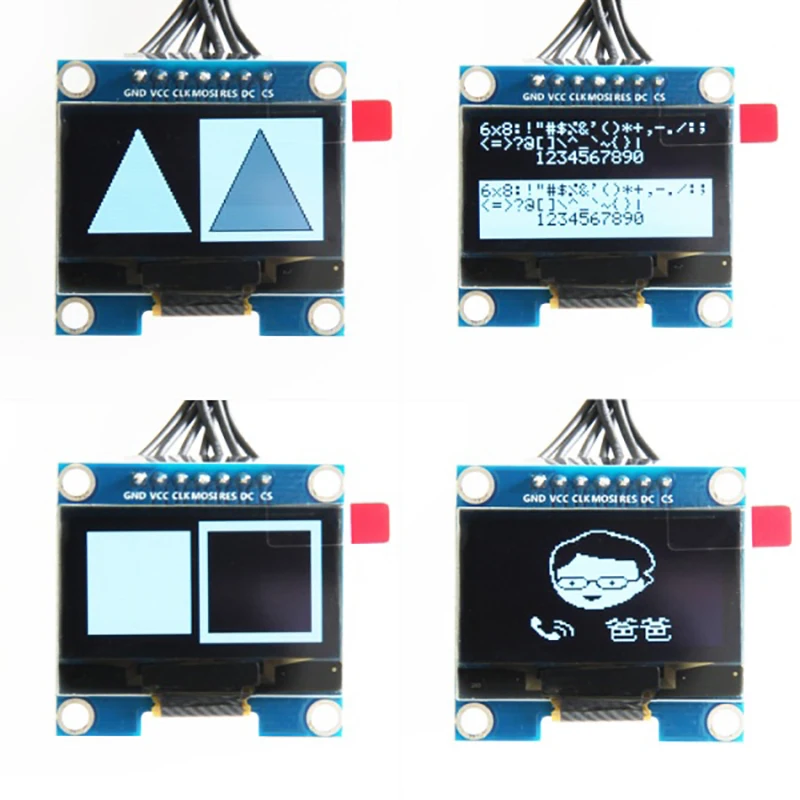

Модуль этикетка Описание:

GND: oled-дисплей модуль питания
VCC: дисплей на органических светодиодах (OLED дисплей модуль источника питания (3,3 V/5V)
CLK: SPI автобусный часовой сигнал oled-дисплея модуля
MOSI: SPI bus сигнал записи данных oled-дисплея модуля
RES: oled-дисплей модуль сброса сигнала управления
DC: oled-дисплей модуль команды/выбор данных контрольный сигнал
CS: oled-дисплей модуль выбора чипа контрольный сигнал
