1,3 дюйма 128x64 SH1106 30pin белый 0,5 мм шаг FPC разъем oled ЖК-дисплей экран
Детальные изображения

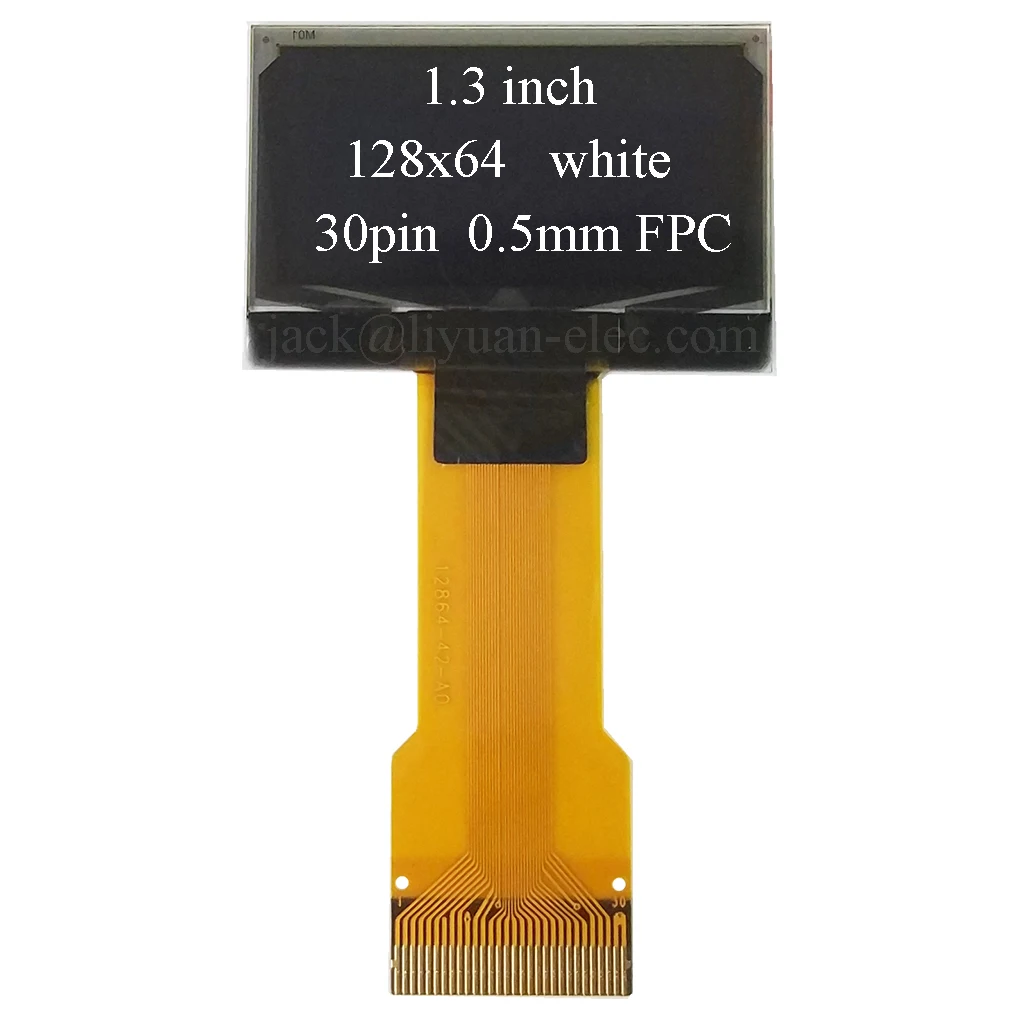

Версия в белом цвете:

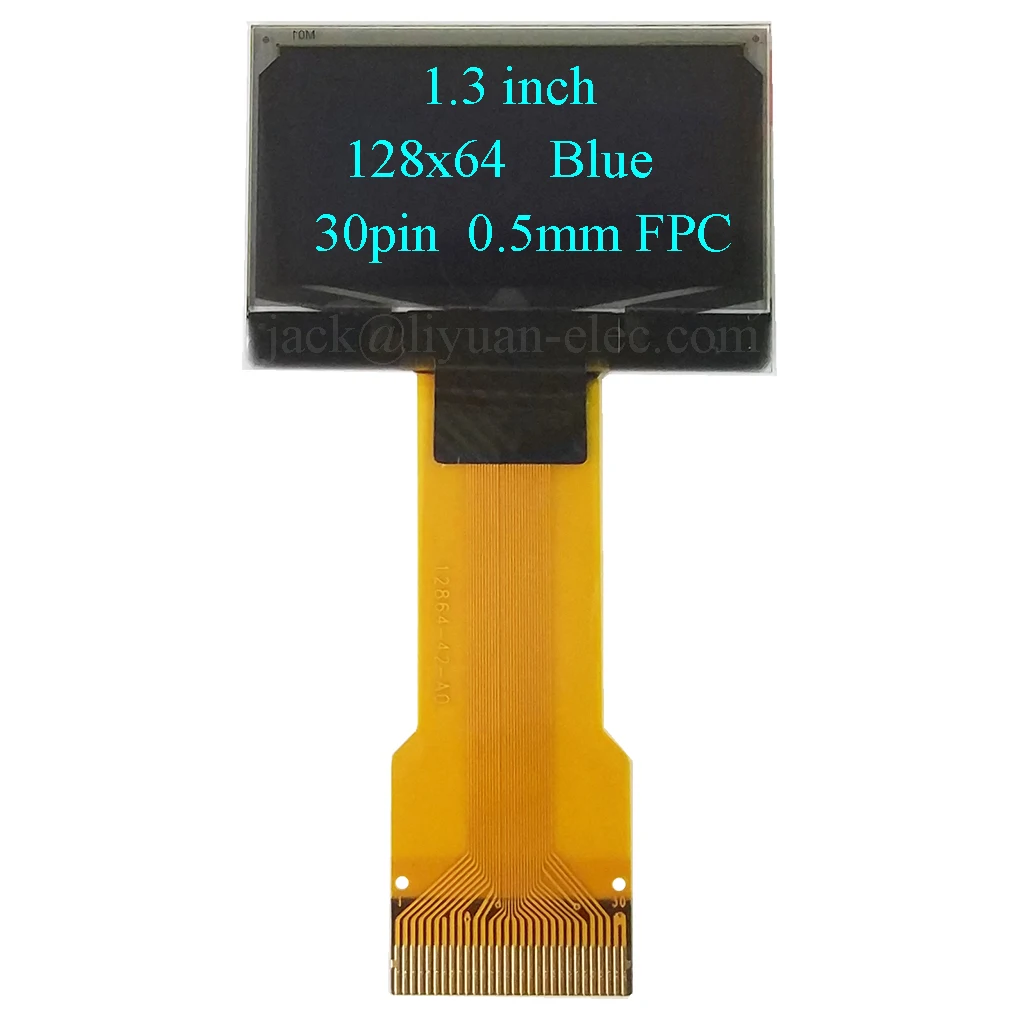

Синяя версия:
Описание продукта:
Номер детали: LYR130WG30C-128064 (белый)
1. Мы принимаем дизайн «дисплей-технические характеристики
1) Режим отображения: пассивная матрица 2) Цвет дисплея: монохромный (белый) 3) нагрузка: 1/64
4) широкий угол обзора: бесплатно
5) Яркость: 100 кд/м2
6) Контрастность темного помещения: >10000:1
7) ток спящего режима для VCC: 1uA
2. Механическое Технические характеристики 1) Количество пикселей: 128 × 64
2) Размер панели: 34,50 (Ш) х 23,00 (В) х 1,4 (Т) (мм) 3) Активная область: 29,42 (Ш) × 14,70 (В) (мм) 4) Шаг пикселя: 0,23 × 0,23 (мм) 5) Размер пикселя: 0,21 × 0,21 (мм)
6) Вес: 2,18 (г)

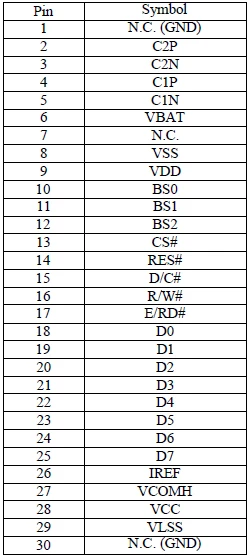

3. Pin-код:30pin
4. Драйвер:SSD1106С внутренней схемой DC/DC
5. Интерфейс:8-битный 68XX/80XX одновременно 3/железо добывающей промышленности 4-провод SPI, I2C
6. Схема применения:

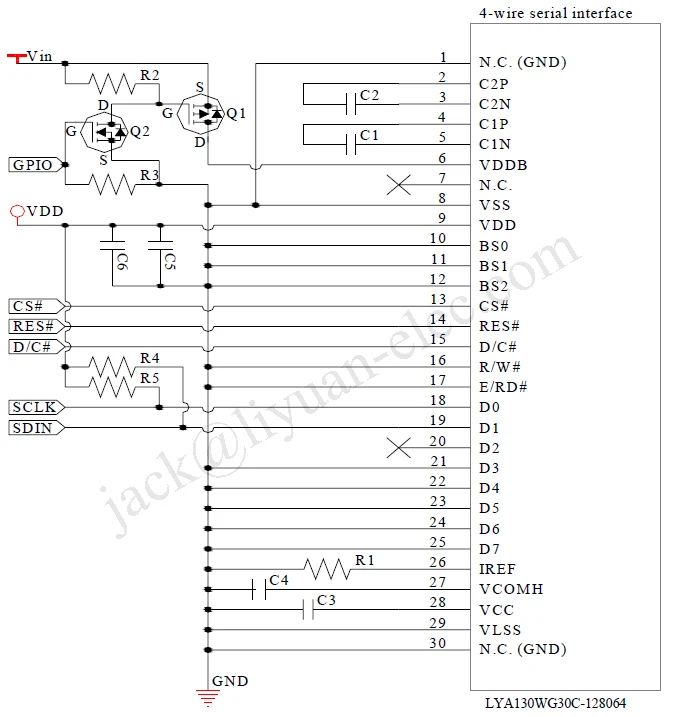

1) 4-SPI режим:

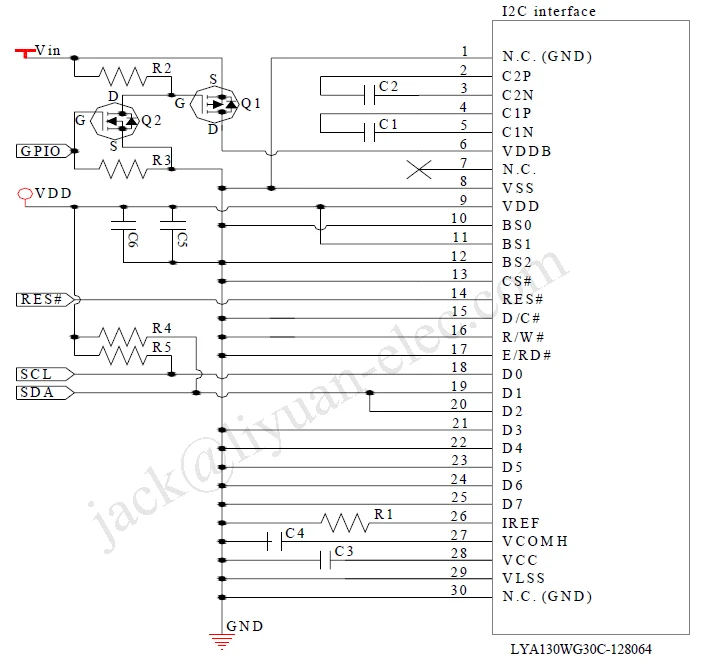

2) Режим iec:
Если у вас есть какие-либо вопросы в цепи приложений, мы предоставим подробную техническую поддержку.

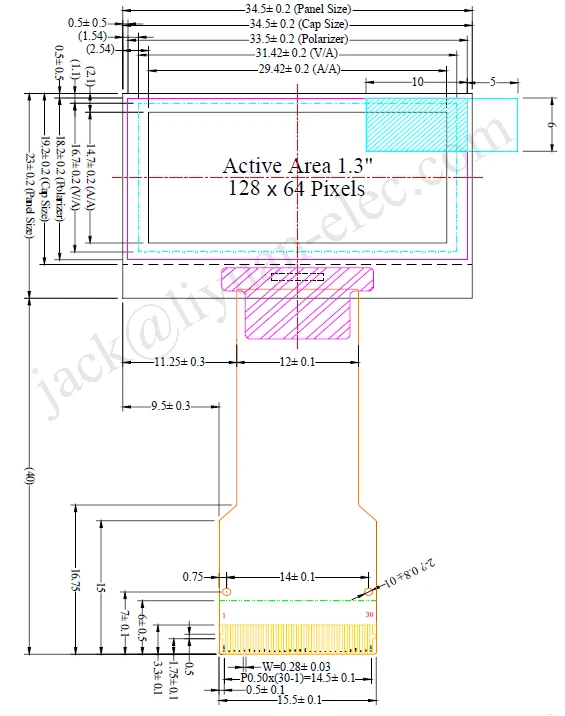

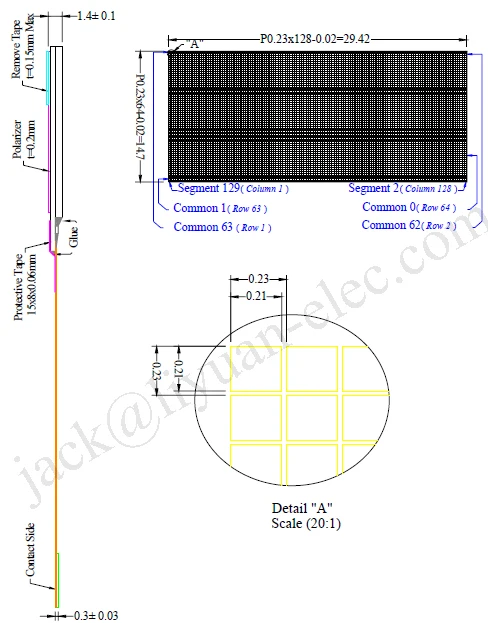

7. Рисунок:
Наши преимущества
1). Datasheets
Мы предоставим Вам подробные технические характеристики экрана/модуля/драйвера IC.
2). Исходный код
Мы можем предоставить вам весь исходный код (C51 или STM32) или initializaiton.
3). Техническую поддержку
У нас есть опытные инженеры, и они предоставят Вам комплексное техническое обслуживание.
4). Адаптируемые под требования заказчика
Мы предоставляем настраиваемый сервис. Например, пользовательские FPC, пользовательские PCB, Пользовательский Модуль и так далее.
5). Раствор
Если вам нужно решение с какой-то специальной функцией, сообщите нам, мы можем удовлетворить ваши требования.
Оплата и доставка
Оплата
Пожалуйста, свяжитесь с нами перед оплатой.
Условия оплаты: T/T, Western Union.
Доставка
Товары будут отправлены в течение 2 рабочих дней после получения оплаты.
Через DHL/UPS/FedEx/TNT: около 2-5 рабочих дней. Доставка EMS: около 7-10 рабочих дней. По CPAM/HKPAM: около 10-30 рабочих дней.

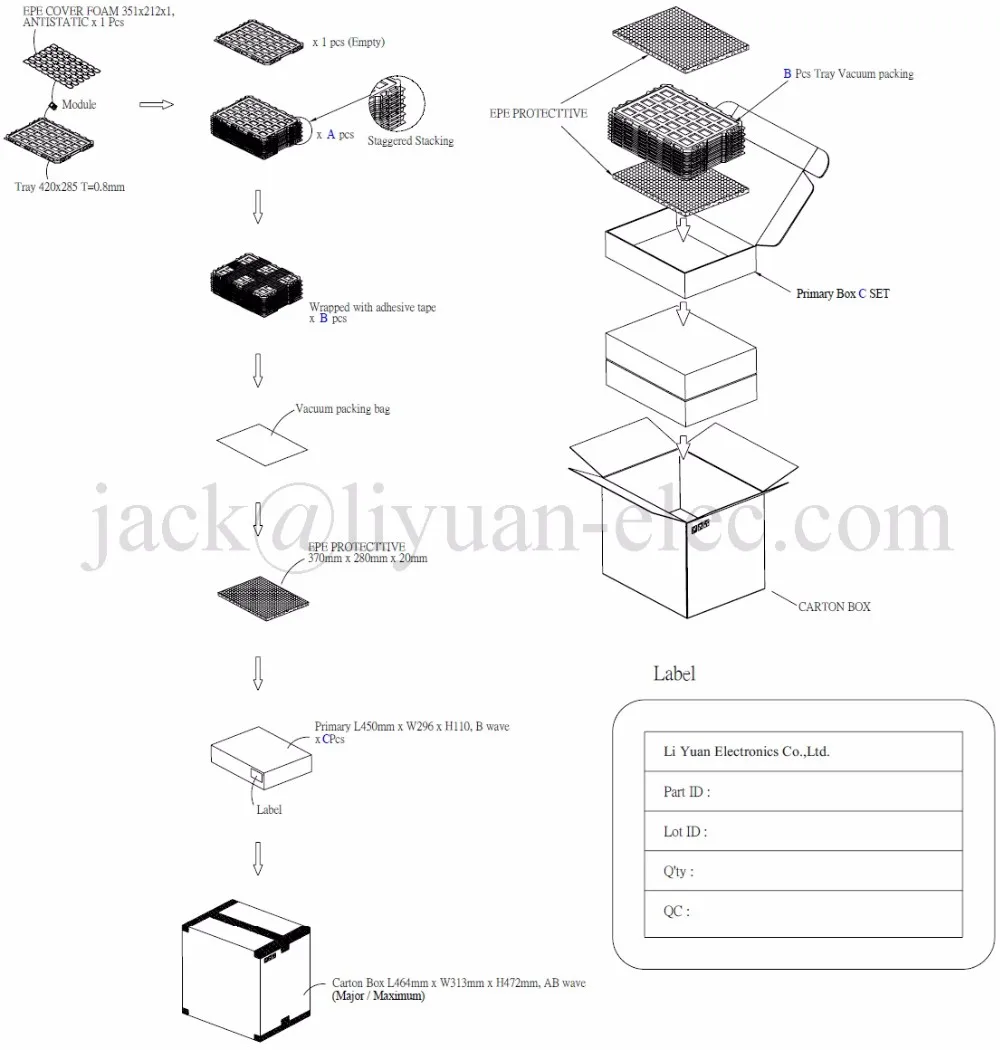

Упаковка
1. Антистатический мешок или пузырчатый пакет; (для образцов)
2. Пластиковый поддон;
3. Картонная коробка.
