Word | Meaning | Word | Meaning |

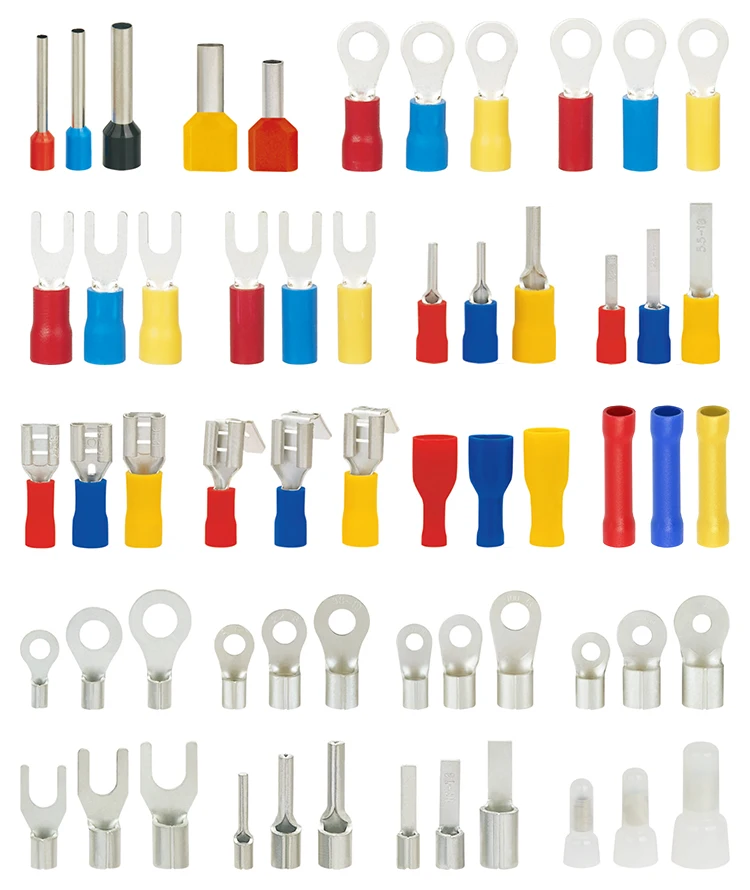

R | Ring terminal | B | Middle joint (Weld) |
S | Standard fork terminal | BT | Long connectors (Solid) |
DR | Ring terminal (German type) | MD | Male disconnector |
DS | Standard fork terminal (German type) | FD | Female disconnector |
LS | Lock fork terminal | MP | Male bullet disconnector |
FS | Flanged fork terminal | FR | Female bullet disconnector |
PT | Pin terminal | FDF | Fully insulated female disconnector |
H | Hook ring terminal | PBD | Multi-stack disconnector |
DB | Flat blade terminal | FLD | Female flag disconnector |
LB | Lipped blade terminal |
Wire | Wire range | A.W.G | Wire | Wire range | A.W.G |
1.25 | 0.5-1.5 | 22-26 | 60 | 50-70 | 1/0 |
2 | 1.5-2.5 | 16-14 | 70 | 70-95 | 2/0 |
3.5 | 2.5-4 | 14-12 | 80 | 95-120 | 3/0 |
5.5 | 4-6 | 12-10 | 100 | 120-150 | 4/0 |
8 | 6-10 | 8 | 150 | 150-185 | 250/300mcm |
14 | 10-16 | 6 | 180 | 185-240 | 300/350mcm |
22 | 16-25 | 4 | 200 | 240-300 | 400/500mcm |
38 | 25-35 | 2 | 325 | 300-400 | 500/600mcm |
Stud size(mm) | A.W.G.(mm) | Stud size(mm) | A.W.G.(mm) |
3.2 | #4 | 13.0 | 1/2 |
3.7 | #6 | 15.0 | 9/16 |
4.3 | #8 | 17.0 | 5/8 |
5.3 | #10 | 18.0 | 11/16 |
6.4 | 1/4 | 21.0 | 3/4 |
8.4 | 5/16 | 23.0 | 7/8 |
10.5 | 3/8 | 25.0 | 15/16 |
11.0 | 7/6 | 28.0 | 1 |
